Abit AN7 на NVIDIA nForce II 400 Ultra / Материнские платы

Abit AN7
Чипсет	nVidia nForce II 400 Ultra
Процессор	Athlon XP 200/266/333/400МГц Duron 200/266МГц
Память	PC1600/PC2100/PC2700/PC3200
HDD	2x UltraDMA/100 2x SerialATA
Дополнительно	2 IEEE-1394 Звук AC'92 v2.2 6 USB 2.0 10100 Ethernet
Цена:	120$

Эра платформы SocketA подходит к концу. Последний процессор (Athlon XP3200+) выпущен уже довольно давно, и единственное упоминание об этих процессорах в новостях касается очередного снижения цен. Схожая ситуация наблюдается и на рынке материнских плат: полное отсутствие новинок. Положение мог исправить выход новых чипсетов (VIA KT880 и nVidia nForce2+ MCP-S), но к большому сожалению реальные продукты так и не появились на прилавках магазинов. Поэтому, что бы хоть как-то поддержать интерес к угасающей платформе, производители выпускают частично обновленные версии старых материнских плат. В частности в продаже появились платы Abit AN7, Epox 8RDA3+ rev3.1 и Soltek FRN3(L). Наиболее интересной из них является плата Abit, которую мы сегодня и рассмотрим.

В этом обзоре плата Abit AN7 будет прежде всего сравниваться с платой Abit NF7-S, как одной из лучших плат (прежде всего в области оверклокинга) на чипсете nForce 2. Также, особо пристально, рассмотрим функции чипа mGuru, который является основной особенностью платы AN7.

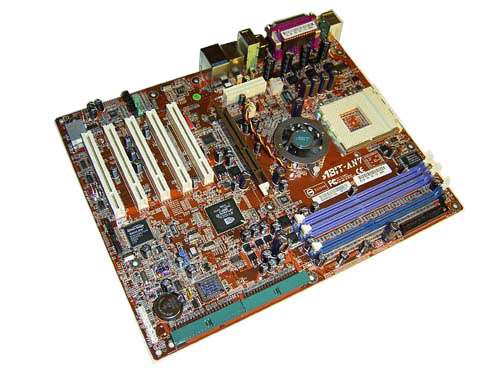

Спецификация Abit AN7

Abit AN7
Процессор	- AMD AthlonAthlon XP с частотой шины 100/133/166/200 МГц; - AMD Duron с частотой шины 100133МГц; - Разъем Socket 462;
Чипсет	- Северный мост nForce II 400 Ultra; - Южный мост MCP-T; - Связь между мостами HyperTransport (800 Мбайт/с);
Системная память	- Три 184-х контактных слота для DDR SDRAM DIMM - Максимальный объем памяти 3Гбайт - Поддерживается память типа PC1600/ PC2100/PC2700/PC3200 - Возможен двухканальный доступ к памяти - Индикатор питания на плате
Графика	- Слот AGP, поддерживающий режим 4X8X
Возможности расширения	- Пять 32-х битных PCI Bus Master слотов; - Шесть портов USB 2.0 (4 встроенных + 2 дополнительных); - Два порта IEEE1394 (Firewire) - Встроенный звук AC'92 v2.3; - Сетевой контроллер 10100 Ethernet
Возможности для разгона	- Изменение частоты FSB от 100 до 300 Мгерц; изменение множителя; - Изменение напряжения на процессоре, памяти, на чипсете и AGP.
Дисковая подсистема	- 2 канала UltraDMA/100/66/33 Bus Master IDE (с поддержкой до 4 ATAPI-устройств) - Дополнительный SerialATARaid контроллер (Микросхема Silicon Image Sil3112, 2 канала SerialATA, поддерживающие уровни RAID 0 и 1) - Поддержка LS-120 / ZIP / ATAPI CD-ROM
BIOS	- 4MBit Flash ROM - Award BIOS Phoenix с поддержкой Enhanced ACPI, DMI, Green, PnP Features и Trend Chip Away Virus - Утилита Abit FlashMenu
Разное	- Один порт для FDD, один последовательный и один параллельный порты, порты для PS/2 мыши и клавиатуры; - Индикатор питания на плате; - Семисегментный индикатор POST кодов; - STR (Suspend to RAM); - SPDIF InOut; - Дополнительный чип mGuru
Управление питанием	- Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB - Стандартный 20-ти пиновый разъем питания ATX (ATX-PW)
Мониторинг	- Отслеживание температуры процессора и системы, напряжений, скорости вращения пяти(!) вентиляторов - Технология Abit FanEQ (расширенная версия - поддержка mGuru) - Утилита мониторинга Abit EQ(поддержка mGuru)
Размер	- ATX форм-фактор, 244мм x 305мм (9.63" x 12")

Коробка

Плата упакована в в коробку нового дизайна, центральное место в котором отведено под изображение чипа mGuru:

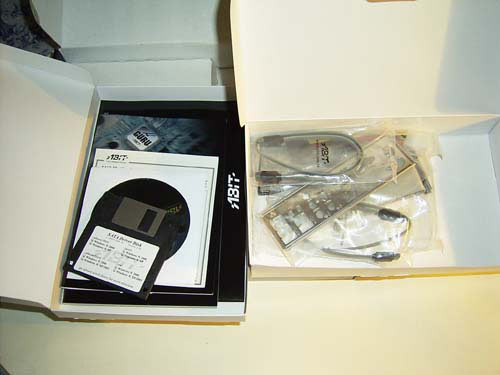

Комплектация

Материнская плата;
CD диск с ПО и драйверами;
Один ATA-100 шлейф и один FDD шлейф;
Два SerialATA кабеля + переходник питания (два разъема);
Руководство пользователя на английском языке + краткая инструкция по установке;
Руководство пользователя по mGuru;
Заглушка на заднюю панель корпуса;
Наклейка с расположением перемычек;
Дискета с драйверами к SATARAID контроллеру.

Комплектация платы не может похвастаться обилием компонентов - только самое необходимое: шлейфы, заглушка, CD диск с драйверами (+ отдельная дискета с драйверами к RAID контроллеру) и обязательные SerialATA кабели с соответствующим переходником питания.

На компакт-диске записан полный набор драйверов, а также набор утилит для управления функциями чипа mGuru. Это утилита системного мониторинга Abit EQ, утилита для разгона из Windows - OC Guru, программа для управления аудио-функциями Audio EQ, программа для управления вентиляторами - FanEQ, и наконец программа для получения технической поддержки - BlackBox.

Особое внимание уделено документации. Так к плате прилагается 3 брошюры: очень подробное руководство пользователя (вступление продублировано на шести языках, включая русский), краткое руководство по сборке и книжечка с описанием функций mGuru.
