Abit BE7-RAID на чипсете Intel 845PE / Материнские платы

Abit BE7-RAID
Чипсет	Intel 845PE
Процессор	Pentium 4 FSB 400/533МГц Celeron FSB 400МГц HyperThreading
Память	PC1600/2100/2700 Max 2 Гб
HDD	ATA133 RAID
Дополнительно	Звук AC'97 v2.2 SPDIF Out 6 USB 2.0 Ethernet RTL8100B
Цена:	~145$ (Price.ru)

В стремлении победить в напряженной конкурентной борьбе хороши любые способы. Один из самых популярных - это выпуск нескольких моделей плат на одном чипсете. Особенно это касается производителей материнских плат, которые умудряются на одном дизайне PCB выпустить две-три (иногда даже 4) платы. Таким образом охватываются все потенциальные покупатели при сравнительно небольших затратах. А вот компания Abit решила не экономить на инженерных разработках - у нее есть, как минимум, три базовых модели на чипсете i845PE.

Во-первых, это IT7-MAX2, которая имеет на борту все, что только возможно (за исключением таких интерфейсов, как COM и LPT порты). Кстати, в ближайшее время мы протестируем эту плату.

Далее, модели BE7 и BE7-RAID изготовлены на несколько модифицированной PCB плате Abit BD7-II (чипсет i845E), которая в свою очередь на PCB плате BD7 (i845D). Вот такая преемственность поколений :). Понятно, что такой подход обеспечил очень быстрое появление этой платы на прилавках магазинов. Однако, у нее отсутствовали такие функции, как поддержка SerialATA и Gigabit LAN. Правда, упомянутые функции на сегодняшний момент не востребованы, но эта ситуация скоро изменится.

Так вот, для реализации этих функций был разработан новый дизайн платы.

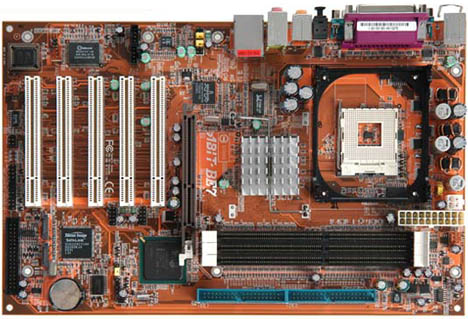

думаю, на плату с таким расположением сокета отлично встанет кулер Zalman 5700D-Cu

На основе этого дизайна выпускаются 3 модели:

BE7-G Broadcom Gigabit LAN, SATA;
BE7-S Broadcom 10/100M LAN, SATA;
BE7-B Broadcom 10/100M LAN.

Итак, как мы видим, у Abit по меньшей мере 6 различных плат на чипсете i845PE. А сегодня мы рассмотрим плату BE7-RAID.

Спецификация Abit BE7-RAID

*900x592 (97 кб)

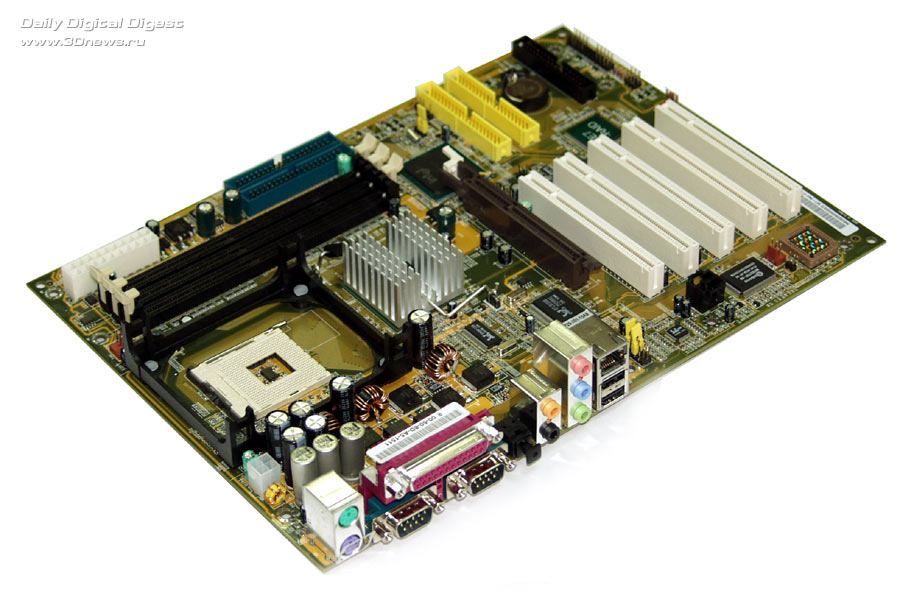

Abit BE7-RAID
Процессор	- Поддерживаются процессоры: Intel Pentium 4 (Willamette / Northwood) с частотой шины 400/533 МГц, - Intel Celeron (Willamette/ Northwood) с частотой шины 400МГц; - разъем Socket 478 - Поддержка процессоров с технологией HyperThreading
Чипсет i845PE	- Северный мост Intel® 82845PE Memory Controller Hub (MCH); - Южный мост Intel® 82801DB Enhanced I/O Controller Hub (ICH4)
Системная память	- Три 184-х контактных слота для DDR SDRAM DIMM; - Максимальный объем памяти 2Гбайт; - Поддерживается память типа PC1600/2100/2700
Графика	- Слот AGP, поддерживающий режим 4x
Возможности расширения	- Пять 32-х битных PCI Bus Master слотов; - Шесть портов USB 2.0 (4 встроенных +2 дополнительных)
Возможности для разгона	- Изменение частоты FSB от 100 до 250 Мгерц с шагом 1 Mhz; - Изменение напряжения на процессоре, памяти; - Технология SoftMenu III
Интегрированные возможности	- Встроенный звук AC'97 v2.2 - Сетевой контроллер RTL8100B
Дисковая подсистема	- 2 канала UltraDMA/100/66/33 Bus Master IDE (с поддержкой до 4 ATAPI-устройств); - Дополнительный IDE Raid контроллер (Микросхема HighPoint HPT372, 1 канал IDE, поддерживающие протоколы ATA33/66/100/133 & RAID 0, 1 с поддержкой до 2ATAPI-устройств); - Поддержка LS-120 / ZIP / ATAPI CD-ROM
BIOS	- 2MBit Flash ROM - Award BIOS Phoenix v6.00PG с поддержкой Enhanced ACPI, DMI, Green, PnP Features и Trend Chip Away Virus
Разное	- Один порт для FDD, два последовательных и один параллельный порты, порты для PS/2 мыши и клавиатуры; - Индикатор питания на плате; - STR (Suspend to RAM) - SPDIF Out
Мониторинг	- Отслеживание температуры процессора, напряжений, скорости вращения вентиляторов
Управление питанием	- ACPI/APM - Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB
Питание	- Стандартный 20-ти пиновый разъем питания ATX (ATX-PW) - Дополнительный 4-х пиновый разъем питания
Размер	- ATX форм-фактор, 215мм x 305мм (8.45" x 12")

Коробка

*900x976 (178 кб)

Mobo Abit:

Расширенную комплектацию у Abit имеют только платы серии MAX; в коробках всех остальных плат только самые необходимые компоненты:

Материнская плата;
CD диск с ПО и драйверами;
Два ATA-100 шлейфа, FDD шлейф;
Руководство пользователя + краткая инструкция по установке;
Брекет с 2 дополнительными портами USB2.0;
Заглушка на заднюю панель корпуса;
Дискета с драйверами для RAID контроллера.

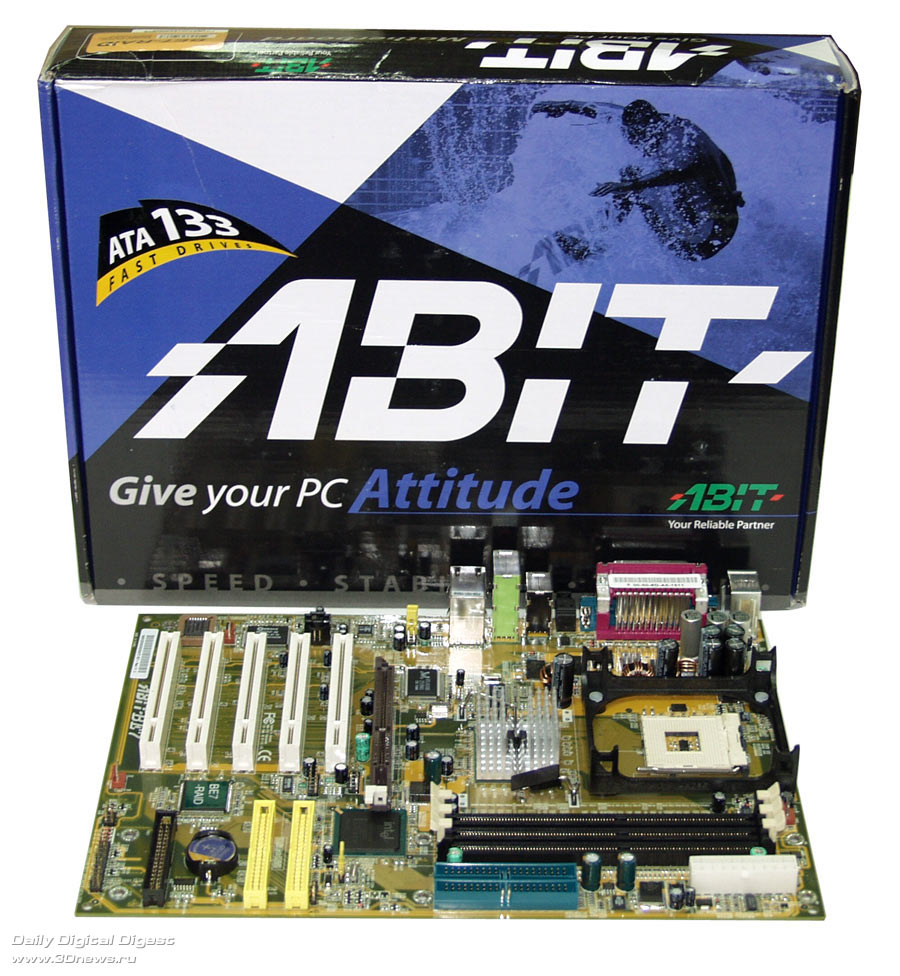

Дизайн коробки простой и знакомый - обычная картонная коробка в синих тонах. К сожалению, отсутствует полноценное руководство по созданию и настройке RAID массивов (пара листиков в основном руководстве не дают полной информации).

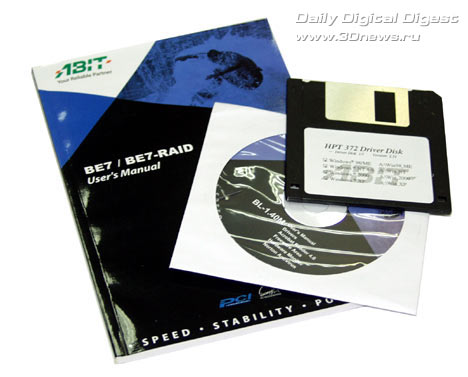

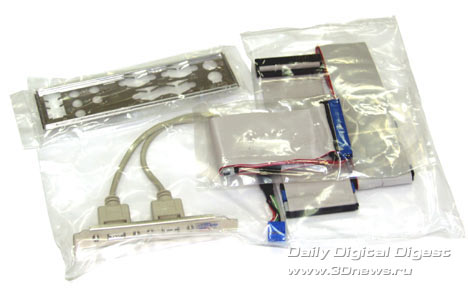

Зато есть отдельная дискета с драйверами к RAID контроллеру (впрочем, это традиционно для плат Abit). Кроме нее в коробке стандартное содержимое: полный комплект шлейфов, брекет с USB портами и заглушка на заднюю панель корпуса.

Так же есть компакт-диск, который содержит все необходимые драйвера и утилиты. Из дополнительного программного обеспечения можно выделить Norton Antivirus. Что касается руководства пользователя, то к нему особых претензий не возникло. Первые 25 страниц брошюры отведены под краткое руководство на всех основных языках (включая русский).
