Sapphire A4-A985
Чипсет	Ati A4
Процессор	Pentium 4 FSB 400/533МГц Celeron FSB 400МГц
Память	PC1600/2100
HDD	UltraDMA/100
Дополнительно	Звук AC'92 6 USB встроенное видео
Цена:	~73$ (Price.ru)

До недавних пор был малоизвестен тот факт, что компания Ati выпускает чипсеты для настольных систем. Только небольшой круг компьютерных обозревателей могли протестировать платы на чипсетах Ati A3 и A4. Но вот ситуация стала меняться в лучшую сторону и в открытой продаже стали появляться такие платы. Впрочем перечень производителей, сотрудничающих с Ati очень мал: Fic, PC Partner и Sapphire.

К большому сожалению в сети очень мало информации о чипсетах Ati; ее практически нет даже на официальном сайте компании (только краткие характеристики). Поэтому мы отклонимся от традиции подробно описывать новый чипсет. Скажу только то, что чипсет ATI A4 имеет северный мост Radeon IGP 340 или Radeon IGP 330. Первый поддерживает процессоры Intel с шинами 100Мгерц и 133Мгерц, второй - только с 100Мгерцовой шиной (т.е. либо Celeron, либо Willamette).

А что касается южного моста, то компания Ati долгое время боролась с различными проблемами. В результате первые платы (как наша Sapphire A4-A985) вышли на связке Radeon IGP + VIA VT82C686B. Естественно, пропускная способность между мостами (шина PCI) по сегодняшним меркам невелика (133Мбс).

И только в последнее время компания Ati объявила о доступности южных мостов собственного производства: IXP200 и IXP250, в которых реализована поддержка USB2.0 и сети Ethernet.

Отдельно хочу сказать о встроенном графическом ядре. Это ядро RV100 или Radeon 7000, которое обладает следующими характеристиками:

Ядро на 128 бит с поддержкой 3D/2D графики;
Технологии Hardware Motion Compensation и IDCT, аппаратное декодирование MPEG2 (DVD);
Буфер разделяемой памяти от 8 до 256 Мб;
24-разрядное ядро RAMDAC 300 МГц;
Поддержка одновременного вывода изображения на монитор и ТВ;
Встроенный ТВ-преобразователь, поддержка Macrovision, композитный и S-Video телевыходы, поддержка Pal и NTSC;
Максимальное разрешение 2048 x 1600 x 32 бит;
Поддержка DirectX и OpenGL.

И возвращаясь к компании Sapphire, хочу поделиться следующим подозрением. Вполне возможно платы для нее выпускает компания PC Partner. О сильном сходстве нашей платы и платы PC Partner A4AS4-985 (даже наименования практически совпадают :) судите сами.

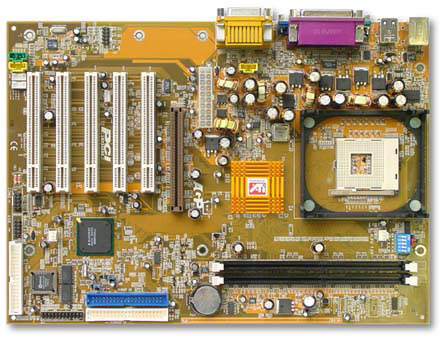

Плата PC Partner A4AS4-985

Основное предназначение плат на чипсете Ati A4 - это бюджетный сектор рынка, на котором они встретят жесткое сопротивление со стороны продуктов компании SiS, лидера в этой области (речь идет о платах на SiS650).

Спецификация Sapphire A4-A985

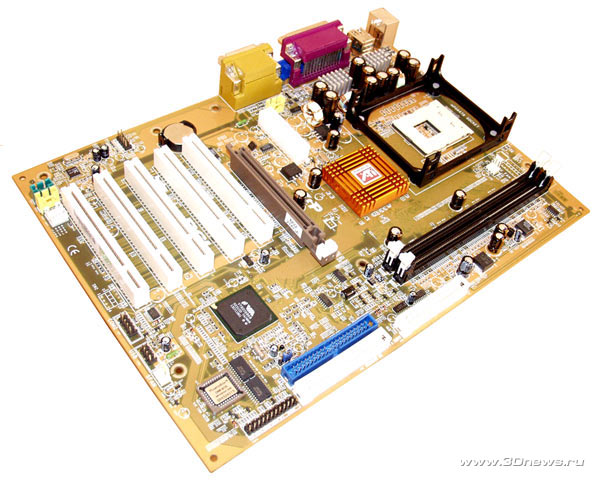

Sapphire A4-A985
Процессор	- Intel Pentium 4 (Willamette / Northwood) с частотой шины 400/533 МГц; - Intel Celeron (Willamette/ Northwood) с частотой шины 400МГц; - Разъем Socket 478;
Чипсет Ati A4	- Северный мост Radeon IGP 340; - Южный мост VIA VT82C686B; - Связь между мостами по шине PCI
Системная память	- Два 184-х контактных слота для DDR SDRAM DIMM - Максимальный объем памяти 1Гбайт - Поддерживается память типа PC1600/2100
Графика	- Слот AGP, поддерживающий режим 4X; - Встроенное видеоядро Radeon 7000;
Возможности расширения	- Пять 32-х битных PCI Bus Master слотов; - Четыре порта USB 1.1 ( 2 встроенных + 2 дополнительных); - Встроенный звук AC'92
Возможности для разгона	- Нет
Дисковая подсистема	- 2 канала UltraDMA/100/66/33 Bus Master IDE (с поддержкой до 4 ATAPI-устройств) - Поддержка LS-120 / ZIP / ATAPI CD-ROM
BIOS	- 2MBit Flash ROM - Award BIOS Phoenix с поддержкой Enhanced ACPI, DMI, Green, PnP Features
Разное	- Один порт для FDD, два последовательных и один параллельный порты, порты для PS/2 мыши и клавиатуры - STR (Suspend to RAM)
Управление питанием	- Стандартный 20-ти пиновый разъем питания ATX (ATX-PW)
Мониторинг	- Отслеживание температуры процессора, напряжений, скорости вращения 2 вентиляторов
Размер	- ATX форм-фактор, 225мм x 305мм (8.85" x 12")

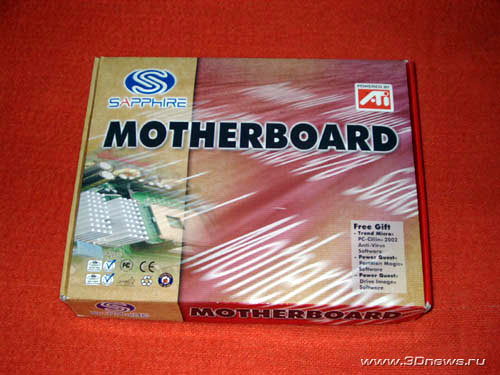

Комплектация

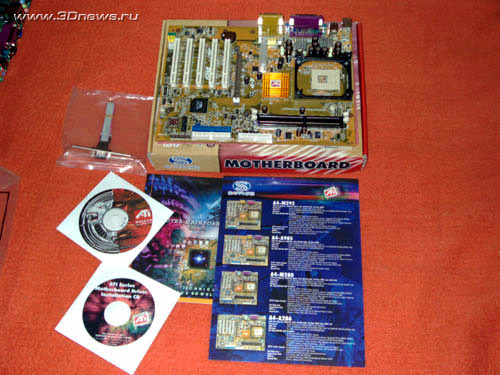

К плате прилагается компакт-диск с драйверами, очень тонкое руководство пользователя и брекет с портом COM2. Кроме того к плате прилагается стандартный набор шлейфов.

Руководство пользователя - тонкая книжка (16страниц), в которой приведена только самая общая информация. Содержимое CD-диска также небогатое: драйвера для чипсета и программы Drive Image 4.0, PartitionMagic 6.0 SE и антивирус PC-Cillin 2002. Одним словом стандартный набор бюджетной платы.
