Canyon 916PEA-L на Intel 865PE Springdale / Материнские платы

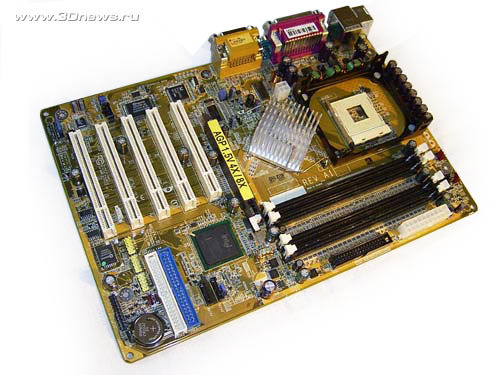

Canyon 916PEA-L
Чипсет	Intel 865PE Springdale
Процессор	Pentium 4 FSB 400/533/800МГц Celeron FSB 400МГц HyperThreading
Память	PC2100/PC2700/PC3200
HDD	2 UltraDMA/100 2 SerialATA
Дополнительно	Звук AC'92 v2.2 8 USB 2.0 10100 LAN
Цена:	95$ (PriceWatch.Com)

Сегодня мы рассмотрим очередную бюджетную плату - Canyon 916PEA-L на чипсете Intel 865PE Springdale. Вообще дешевые платы можно условно разделить на две категории: первая - это максимально дешевые и упрощенные материнские платы. К ним основное требование - что бы стабильно работали, причем, как можно дольше. Типичные представители этой группы - материнские платы производства Elitegroup (ECS), и ASRock (пример - K7S8XE на чипсете SiS748). Как правило, эти платы выпускаются на дешевых (или устаревших) чипсетах, и имеют скудную комплектацию

Вторая, очень малочисленная, группа бюджетных плат также не блещет комплектацией. Зато они основаны на самых современных чипсетах, и по целому ряду факторов не уступают платам от производителей первого-второго эшелона. Понятно, что для достижения очень высокого показателя "цена/функциональность" производитель вынужден снижать свою норму прибыли. И не каждая компания захочет играть по таким правилам - до сих пор, только платы Jetway и Albatron производились на современных чипсетах, имели неплохую комплектацию; показывали высокую стабильность и производительность, а также обладали хорошими средствами для разгона. Кроме того, есть еще серия плат Asus -X (например Asus A7V8X-X на чипсете KT400), которые тоже можно условно отнести к бюджетным платам второй группы.

И вот на российском рынке появилась новая торговая марка - Canyon. Материнские платы под этим названием имели достаточно привлекательную цену, и настало время выяснить к какой группе относятся эти платы.

Спецификация Canyon 916PEA-L

Canyon 916PEA-L
Процессор	- Intel Pentium 4 ( Northwood / Prescott) с частотой шины 400/533/800 МГц; - Intel Celeron ( Northwood) с частотой шины 400МГц; - Разъем Socket 478; - Поддержка процессоров с технологией HyperThreading
Чипсет	- Северный мост Intel® 865PE Memory Controller Hub (MCH); - Южный мост Intel® Intel 82801EB Enhanced I/O Controller Hub (ICH5); - Связь между мостами: Hub Link v1.5
Системная память	- Четыре 184-х контактных слота для DDR SDRAM DIMM - Максимальный объем памяти 4Гбайт - Поддерживается память типа PC2100/PC2700/PC3200 - Возможен двухканальный доступ к памяти
Графика	- Слот AGP , поддерживающий режим 4X8X
Возможности расширения	- Пять 32-х битных PCI Bus Master слотов - Восемь портов USB 2.0 (2 встроенных + 6 дополнительных); - Встроенный звук AC'92 v2.2; - Сетевой контроллер 10100 Mbs
Возможности для разгона	- Изменение частоты FSB от 100 до 255 Мгерц с шагом 1 Mhz; - Изменение напряжения на процессоре, памяти
Дисковая подсистема	- 2 канала UltraDMA/100/66/33 Bus Master IDE (с поддержкой до 4 ATAPI-устройств) - Поддержка протокола SerialATA (2 канала) - Поддержка LS-120 / ZIP / ATAPI CD-ROM
BIOS	- 2MBit Flash ROM - Award BIOS Phoenix с поддержкой Enhanced ACPI, DMI, Green, PnP Features и Trend Chip Away Virus
Разное	- Один порт для FDD, два последовательных и один параллельный порты, порты для PS/2 мыши и клавиатуры - STR (Suspend to RAM) - SPDIF InOut
Управление питанием	- Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB - Стандартный 20-ти пиновый разъем питания ATX (ATX-PW) - Дополнительный 4-х пиновый разъем питания
Мониторинг	- Отслеживание температуры процессора, напряжений, скорости вращения трех вентиляторов
Размер	- ATX форм-фактор, 210мм x 305мм (8.26" x 12")

Коробка

Плата, присланная на тестирование, была упакована в коробку такого вида:

Комплектация

Материнская плата
CD диск с ПО и драйверами
ATA-100 шлейф, FDD шлейф
Один SerialATA кабель
Руководство пользователя на английском языке
Брекет с 2 дополнительными портами USB2.0

Содержимое коробки полностью соответствует цене платы: шлейфы, руководство пользователя и компакт-диск с драйверами. Кроме этого есть брекет с двумя дополнительными USB портами и один SerialATA кабель.

Руководство пользователя представляет собой довольно толстую брошюру с описанием платы на английском, французcком, немецком и русском языке (последнее - особенно приятно). При этом помимо платы на чипсете i865PE, в этом же руководстве есть описания плат i865P и i865G. Причем описание этих плат не заняли много места, а все потому что они изготавливаются по одному дизайну PCB.
