Canyon CN-9V5ALSR2
Чипсет	VIA PT800
Процессор	Pentium 4 FSB 400/533/800МГц Celeron FSB 400МГц HyperThreading
Память	PC1600/2100/2700/3200
HDD	2xUltraDMA/133 2xSerialATA
Дополнительно	Звук AC'92 v2.2 8 USB 2.0 10100Mbit Ethernet
Цена:	<55$

В настоящее время на рынке low-end материнских плат едет очень жесткая борьба. Основными игроками на нем являются компании Asus и ECS. Правда Asus выпускает бюджетные платы не под своим именем, а с помощью подразделения ASrock ( впрочем в ассортименте компании есть "облегченные" платы серии "-X"). В результате компании второго и третьего эшелона подбирают остатки заказов с этого рынка, работая практически на грани окупаемости.

Поэтому вызывает интерес тот способ, с помощью которого продвигает свои продукты компания Canyon. Не имея собственных производственных мощностей, эта фирма размещает OEM заказы у других компаний. Недавно мы протестировали несколько плат Canyon, и обнаружили что все они являются моделями DFI. То же самое можно сказать и о плате Canyon CN-9V5ALSR, дизайн которой в точности совпадает с дизайном платы DFI P4X533-ALE. А вот плату Canyon CN-9V5ALSR2 на сайте DFI обнаружить не удалось, зато мы нашли ее на сайте компании Chaintech, под названием 9VJL5.

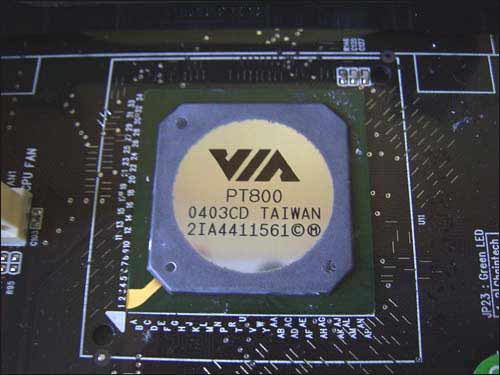

Чипсет

Уже тот факт, что чипсет VIA PT800 имеет одноканальный контроллер памяти, полностью перекрывает ему дорогу в high и middle-end сектора рынка (это равнозначно использованию процессоров Intel Pentium4). Поэтому уделом PT800 остаются системы начального уровня, с использованием процессоров Celeron. В этом секторе конкуренция по очень жесткая: кроме одноканальных чипсетов i845(PE) и SiS 648FX, в этот же сектор нацелены и двухканальные чипсеты SiS 655(FX) и VIA PT880. Кстати, материнские платы на основе SiS 655(FX) и VIA PT880 стоят не намного дороже!

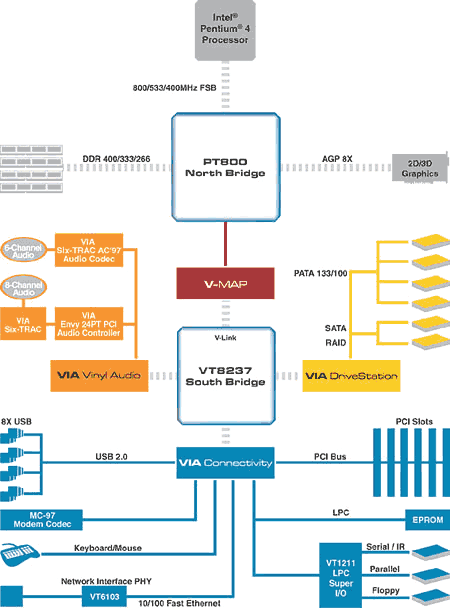

В любом случае перечислим спецификации PT800.

Поддержка процессоров с шинами 400533800Мгерц
Поддержка AGP спецификации версии 3.0. ( т.е. поддержка 1.5вольтовых видеокарт стандарта AGP 4X8X)
Официальная поддержка DDR200/266/333/400 DDR SDRAM памяти

Что касается южного моста, то в его роли используется чип VT8237.

Поддержка ATA 33/66/100/133
Поддержка последовательной шины USB 2.0 ( восемь портов ).
Поддержка протокола SerialATA (2 канала).
Интегрированный 6-канальный звук AC-97 ( модем MC-97 )
Интегрированный сетевой контроллер 10/100 Ethernet

Именно благодаря современному южному мосту, чипсет VIA PT800 получает преимущество над чипсетами серии Intel 845(PPE), которые комплектуются чипом ICH4. Также, по возможностям расширения, чипсет VIA PT800 превосходит SiS 648FX + SiS963, у которого только шесть портов USB2.0 и нет поддержки SerialATA (зато есть поддержка "Firewire").

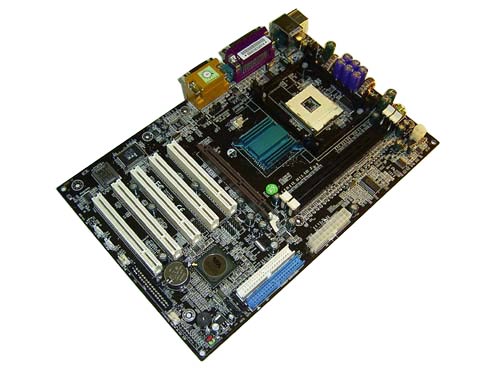

Спецификация Canyon CN-9V5ALSR2

Canyon CN-9V5ALSR2
Процессор	- Intel Pentium 4 ( Willamette / Northwood ) с частотой шины 400/533/800 МГц; - Intel Celeron ( Willamette/ Northwood) с частотой шины 400МГц; - Разъем Socket 478; - Поддержка процессоров с технологией HyperThreading
Чипсет VIA PT800	- Северный мост VIA PT800; - Южный мост VT8237; - Шина между мостами - V-Link с пропускной способностью 533 Мбайтс
Системная память	- Два 184-х контактных слота для DDR SDRAM DIMM - Максимальный объем памяти 2Гбайт - Поддерживается память типа PC1600/2100/2700/3200.
Графика	- Слот AGP, поддерживающий режим 4X8X;
Возможности расширения	- Пять 32-х битных PCI Bus Master слотов (включая BlueMagic); - Восемь портов USB 2.0 ( 2 встроенных + 6 дополнительных); - Встроенный звук AC'92 v2.2 ; - Сетевой контроллер 100Mbit Ethernet ;
Возможности для разгона	- Нет
Дисковая подсистема	- 2 канала UltraDMA133/100/66/33 Bus Master IDE (с поддержкой до 4 ATAPI-устройств) - Поддержка протокола SerialATA (2 канала ; RAID 0, 1) - Поддержка LS-120 / ZIP / ATAPI CD-ROM
BIOS	- 2MBit Flash ROM; - Award BIOS Phoenix с поддержкой Enhanced ACPI, DMI, Green, PnP Features;
Разное	- Один порт для FDD, два последовательных и один параллельный порт, порты для PS/2 мыши и клавиатуры - STR (Suspend to RAM)
Управление питанием	- Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB - Стандартный 20-ти пиновый разъем питания ATX (ATX-PW) - Дополнительный 4-х пиновый разъем питания
Мониторинг	- Нет
Размер	- ATX форм-фактор, 200мм x 305мм (7.86" x 12")

Коробка

Плата упакована в довольно симпатичную коробку.

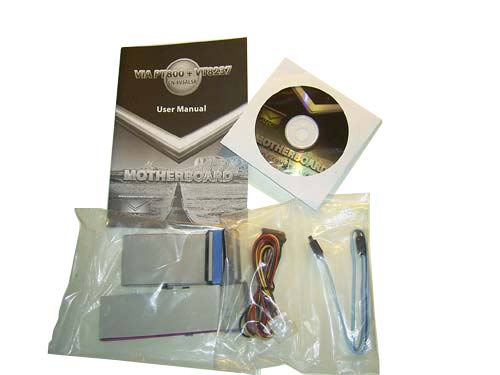

Комплектация

Материнская плата
CD диск с ПО и драйверами
Один ATA-133 шлейф, FDD шлейф
Один SerialATA кабель + переходник питания
Руководство пользователя на английском языке

Комплектация платы содержит только самые необходимые компоненты и полностью соответствует очень низкой цене продукта. Руководство пользователя очень скудное (всего 25 стр.); в нем есть описания всех перемычек и коннекторов, но без указания их месторасположения. Также есть описание настроек биоса, но без изображений соответствующих разделов биоса. Впрочем, низкая цена платы частично оправдывает эти недостатки. В результате за комплектацию можно поставить оценку "4+".
