ECS KN1SLI Extreme на NVIDIA nForce4 SLI / Материнские платы

ECS KN1SLI Extreme
Чипсет	nVidia nForce4 SLI
Процессор	AMD Athlon 64 Socket939 (fsb 200МГц)
Память	PC2100/PC2700/PC3200
HDD	2x UltraDMA/133(RAID) 4x SerialATA II (RAID) 2x SerialATA II (RAID)
Дополнительно	2 IEEE-1394 Звук AC'92 v2.3 10 USB 2.0 LAN: Gigabit Ethernet + 10100 Ethernet
Цена:	~135-140$ (Price.Ru)

С увеличением популярности чипсета nForce4 SLI, за производство материнских плат на его основе взялись производители второго эшелона. Тотальная экономия при производстве привела к тому, что некоторым компаниям удалось выпустить продукты с ценой не более 140$. Типичный пример - компания Albatron выпустила плату K8SLI за 130-135$, а компания Epox выпустила модель EP-9NPAJ SLI стоимостью 125-130$.

Компанию ECS очень трудно назвать производителем второго уровня. Поэтому многие мелкие производители опасались того, что ECS выпустит дешевую и конкурентоспособную плату. Опасения частично оправдались: инженеры Elitegroup сумели разработать весьма интересную плату, за вполне разумные деньги. Модель получила название KN1SLI Extreme, а в число ее особенностей можно записать программное переключение SLI режимов, дополнительный двухканальный SerialATA II контроллер, поддержку Firewire и систему охлаждения модуля питания. При этом розничная цена этой платы находится в районе 135-140$. И если учесть очень хорошую комплектацию платы, то очень похоже, что плата KN1SLI будет одной из лучших по соотношению "ценакачество".

Насколько верными окажутся эти предположения мы узнаем из сегодняшнего обзора.

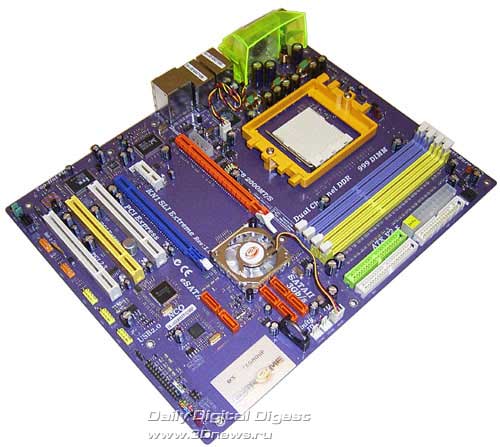

Спецификация ECS KN1SLI Extreme

ECS KN1SLI Extreme на чипсете nVidia nForce4 SLI

ECS KN1SLI Extreme
Процессор	- AMD Athlon 64/Sempron с частотой шины 200 МГц; - Разъем Socket 939;
Чипсет	- Чипсет nVidia nForce4 SLI; - Связь с процессором: шина HyperTransport (1616bit)
Системная память	- Четыре 184-х контактных слота для DDR SDRAM DIMM - Максимальный объем памяти 4Гбайт - Возможен двухканальный доступ к памяти - Поддерживается память типа PC2100/PC2700/PC3200 - Индикатор питания на плате
Графика	- Два слота PCI Express x16 (в режиме SLI слоты используют по 8 каналов PCI Express);
Возможности расширения	- Три 32-х битных PCI Bus Master слотов; - Один слот PCI Express x1 - Десять портов USB 2.0 ( 4 встроенных + 6 дополнительных); - Два порта IEEE1394 (Firewire; 2 дополнительных) - Встроенный звук AC'92 v2.3; - Сетевой контроллер Gigabit Ethernet - Сетевой контроллер 10100 Ethernet
Возможности для разгона	- Изменение частоты FSB от 200 до 400 Мгц с шагом 1 Mhz; изменение множителя; - Изменение напряжения на процессоре, памяти .
Дисковая подсистема	- 2 канала UltraDMA133/100/66/33 Bus Master IDE (с поддержкой до 4 ATAPI-устройств & RAID 0, 1, 0+1 ); - Поддержка протокола SerialATA II (4 канала - nForce4 SLI, c поддержкой RAID ); - Дополнительный SerialATA IIRaid контроллер (Микросхема Silicon Image Sil3132, 2 канала ); - Поддержка LS-120 / ZIP / ATAPI CD-ROM
BIOS	- 4 MBit Flash ROM - Award Phoenix BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features и Trend Chip Away Virus
Разное	- Один порт для FDD, один последовательных и один параллельный порт, порты для PS/2 мыши и клавиатуры - IrDA - STR (Suspend to RAM) - SPDIF Out
Управление питанием	- Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB - 24-ти пиновый разъем питания ATX (ATX-PW) - Дополнительный 4-х пиновый разъем питания - Дополнительный 4-х пиновый Molex разъем питания
Мониторинг	- Отслеживание температуры процессора ,системы , мониторинг напряжений, определение скорости вращения четырех вентиляторов.
Размер	- ATX форм-фактор, 244мм x 305мм (9.63" x 12")

Коробка

Плата упакована в коробку с фирменным дизайном,

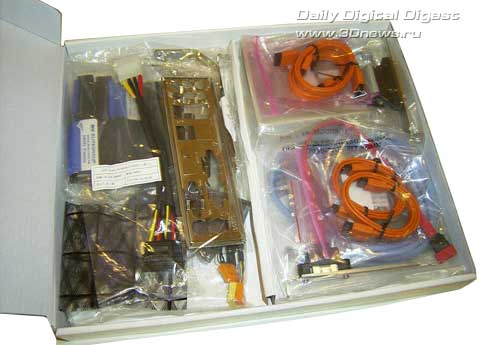

Комплектация

Материнская плата
CD диск с ПО и драйверами
CD диск с дополнительным ПО
Руководство пользователя на английском языке

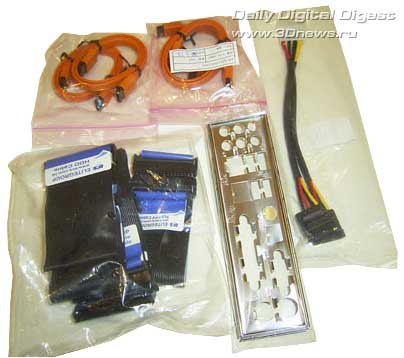

Один ATA-133 шлейф, один ATA-33 шлейф, FDD шлейф
Четыре SerialATA кабеля + один переходник питания (два разъема)
Брекет c 2 дополнительными портами USB2.0 и двумя портами Firewire
Брекет с LPT портом
Брекет S-ATA (один порт SerialATA)
Наклейка с логотипом ECS
Заглушка на заднюю панель корпуса
SLI - коннектор + усилительный брекет
3" панель на лицевую сторону корпуса
Сетевой (LAN) кабель
Модуль TopHat Flash + руководство по использованию

Комплектация платы полностью соответствует стоимости продукта. Впрочем отметим то, что для полной реализации возможностей материнской платы не хватает SerialATA кабелей, отсутствуют соответствующие переходники, а также брекеты с USB портами.

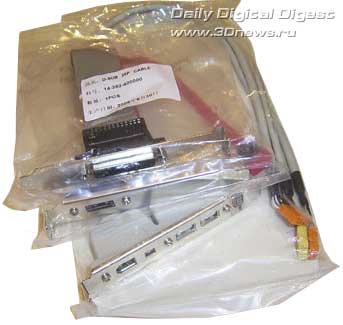

Те брекеты которые есть в комплекте, лишь частично реализуют потенциал платы. В частности брекет с двумя портами Firewire полностью соответствуют возможностям платы, но вот портов USB явно не хватает - из 6 дополнительных портов на брекете есть только два.

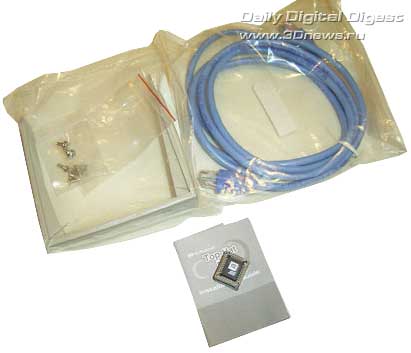

Этот недостаток частично компенсирован наличием брекета с портом SerialATA, который позволяет подключать внешние устройства. Кроме того, интерес представляет 3" панель на переднюю часть корпуса, с помощью которой можно вывести 2 порта USB2.0 и два порта Firewire (с помощью брекета, который есть в комплекте). Еще один компонент - модуль для восстановления биоса TopHat Flash, который представляет собой еще одну микросхему биоса:

Последний плюс комплектации - LAN кабель.

Впрочем, отсутствие отдельных компонентов комплектации трудно зачислить в недостатки - ведь цена платы находится на уровне самых дешевых продуктов на nForce4 SLI (на момент тестирования 135-140$).

Для поддержки технологии SLI, в комплекте есть SLI-коннектор, который предназначен для соединения двух видеокарт, а также брекет для дополнительной фиксации двух видеокарт, работающих в SLI режиме.

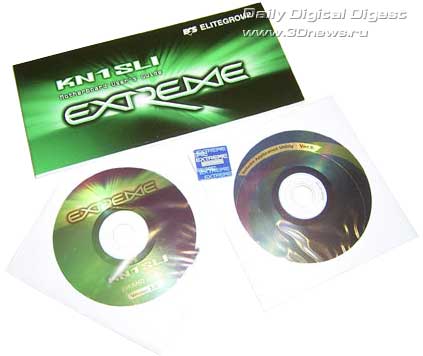

К руководству пользователя у нас не возникло никаких претензий: все написано четко и понятно. Несколько неудобен формат книжки, но по большому счету - это мелочи.

И наконец в коробке мы обнаружили наклейку с логотипом ECS, а также CD диск с дополнительным программным обеспечением (InterVideo WinDVD Suite: WinDVD, WinDVD Creator и пр), а также Adobe Acrobat Reader 7.0, Data Processing Utility,I'm InTouch, MediaRing, ProMagic, ShowShifter. Что касается обычного диска с драйверами, то на нем можно найти набор фирменных утилит ECS. Кроме того, на диске записана утилита nVidia nTune.

В результате, за комплектацию можно поставить оценку "5".
