Foxconn NF4SLI7AA |
| Чипсет |
nVidia nForce4 SLI Intel Edition |
| Процессор |
Intel Prescott/Gallatin/Smithfield (FSB 200/266МГц)
Dual-Core Pentium4
Celeron Prescott FSB 533МГц
|
| Память |
DDR2 400/533/667 |
| HDD |
2x UltraDMA/133(RAID
4x SerialATA II (RAID)
2x SerialATA II (RAID) |
| Дополнительно |
2 IEEE-1394b
Звук AC'92 v2.3
10 USB 2.0
2x Gigabit Ethernet LAN |
| Цена: |
na (Market.3DNews.Ru) |

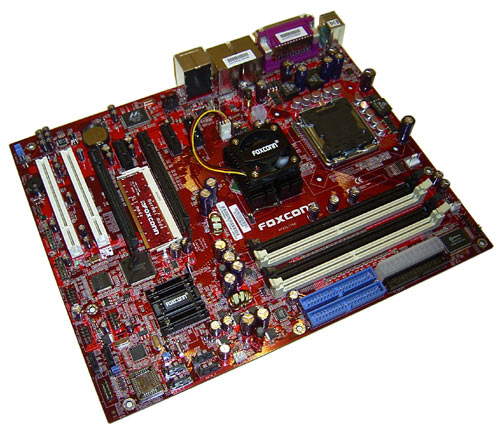

Сегодня мы протестируем очередную плату на чипсете nForce4 SLI Intel Edition. Это модель NF4SLI7AA производства компании Foxconn, которая имеет полный набор функций и технологий, необходимых плате high-end уровня.
Кратко напомним технические характеристики чипсета nForce4 SLI Intel Edition:
- Поддержка процессоров на ядрах Prescott (всех степпингов) и двухядерных Smithfield
- Поддержка памяти DDR2-400, DDR2-533 и DDR2-667 (объем = 16Гбайт).
- Поддержка шины HyperTransport (1616; 1000Мгерц)
- Поддержка шины PCI Express x16 (в режиме SLI - 2 по 8 каналов)
- Поддержка шины PCI Express x1 (4 канала)
- Режимы IDE: ATA-3366100133 ( 2 канала)
- Поддержка SerialATA II (4 канала)
- Поддержка RAID массивов ( уровни 0, 1,5 и 0+1 ) как для SerialATA, так и для ParallelATA
- Количество PCI Masters: 5
- Порты USB 2.0: 10
- Поддержка AC'97 2.3
- Gigabit Ethernet на выделенном канале
- Аппаратный Firewall
Спецификация Foxconn NF4SLI7AA
| Foxconn NF4SLI7AA |
| Процессор |
- Intel Pentium 4 (Prescott (2M)/Gallatin/ Smithfield ) с частотой шины 1066/800/533 МГц;
- Двухядерные Intel Pentium D (Smithfield) с частотой шины 800 МГц;
- Intel Celeron-D (Prescott) с частотой шины 533 МГц;
- Разъем Socket LGA775;
- Поддержка процессоров с технологией HyperThreading |
| Чипсет nVidia nForce4 SLI Intel Edition |
- Северный мост nForce4 IE SPP;
- Южный мост nForce4 IE MCP;
- Связь между мостами: шина HyperTransport (800Мгерц);
|
| Системная память |
- Четыре 240 контактных слота для DDR-2 SDRAM DIMM
- Максимальный объем памяти 4Гбайт
- Возможен двухканальный доступ к памяти
- Поддерживается память типа DDR2- 400/533/667
|
| Графика |
- Два слота PCI Express x16 (в режиме SLI слоты используют по 8 каналов PCI Express);
|
| Возможности расширения |
- Два 32-х битных PCI Bus Master слотов;
- Два слота PCI Express x1
- Десять портов USB 2.0 ( 4 встроенных + 6 дополнительных);
- Два порта IEEE1394b (Firewire; все дополнительные)
- Встроенный звук AC'92 v2.3;
- Два сетевых контроллера Gigabit Ethernet ;
|
| Возможности для разгона |
- Изменение частоты FSB от 197 до 500 Мгерц с шагом 1 Mhz; изменение множителя;
- Изменение напряжения на процессоре, памяти , чипсете (nb + sb) .
- Утилита SuperStep
|
| Дисковая подсистема |
- 2 канала UltraDMA133/100/66/33 Bus Master IDE (с поддержкой до 4 ATAPI-устройств
& RAID 0, 1, 0+1 );
- Поддержка протокола SerialATA II (4 канала - nForce4 SLI IE, c поддержкой RAID );
- Дополнительный SerialATARaid контроллер (Микросхема Sil3132R,
2 канала SerialATA II, RAID 0, 1 );
- Поддержка LS-120 / ZIP / ATAPI CD-ROM |
| BIOS |
- 4 MBit Flash ROM
- Award Phoenix BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features и Trend Chip Away Virus
- Утилиты SuperLogo и SuperUpdate
|
| Разное |
- Один порт для FDD, один последовательный и один параллельный порт, порты для PS/2 мыши
и клавиатуры
- IrDA
- STR (Suspend to RAM)
- SPDIF Out
|
| Управление питанием |
- Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB
- 24 пиновый разъем питания ATX (ATX-PW)
- Дополнительный 4-х пиновый разъем питания
- Дополнительный 4-х пиновый Molex разъем питания
|
| Мониторинг |
- Отслеживание температуры процессора, системы , мониторинг напряжений,
определение скорости вращения трех вентиляторов.
- Функция Smart Fan |
| Размер |
- ATX форм-фактор, 244мм x 305мм (9.63" x 12") |
Плата упакована в фирменную коробку с суперобложкой
и зеркальным логотипом:
Комплектация
- Материнская плата
- CD диск с ПО и драйверами
- Руководство пользователя на английском языке + краткая инструкция по установке
- Два аэродинамических ATA-133 шлейфа, аэродинамический FDD шлейф
- Два SerialATA кабеля + два переходника питания (четыре разъема)

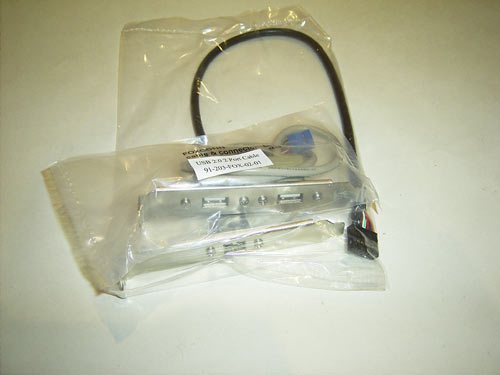

- Брекет с двумя дополнительными портами USB2.0
- Брекет с портом Firewire
- Заглушка на заднюю панель корпуса
- SLI - коннектор + усилительный брекет
- Две 3"-дискеты с драйверами к RAID контроллерам
Комплектация платы не полностью раскрывает возможности материнской платы.
В частности не хватает пары брекетов с 4 портами USB2.0, а также брекета с портом Firewire.
Кроме того для 6 каналов SerialATA есть только два кабеля и два переходника питания (с 4 разъемами).

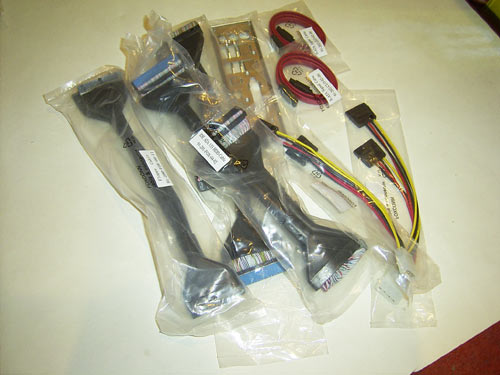

Впрочем, есть и положительные моменты - очень качественные аэродинамические шлейфы:

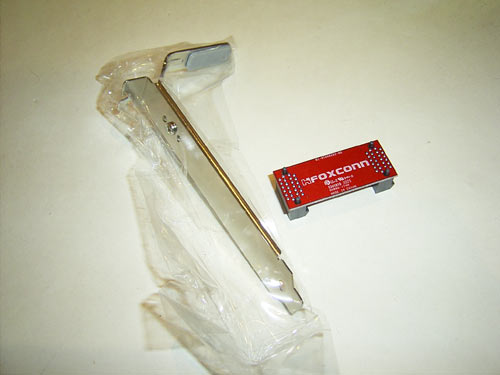

Для соединения двух видеокарт, в комплектацию включен SLI мост, а также усилительный брекет.
Что касается документации, то тут также нет никаких претензий - основное руководство пользователя
раскрывает все аспекты сборки и настройки системы. Кроме того, есть CD диск с
полным набором драйверов и дополнительным ПО (Norton Internet Security 2005).
В целом комплектация выглядит бедновато, но пока неизвестна розничная цена продукта, оценку
мы ставить не будем.
