Gigabyte K8NSNXP
Чипсет	nVidia nForce3 250
Процессор	AMD Athlon 64 (fsb 200МГц)
Память	PC2100/PC2700/PC3200
HDD	2x UltraDMA/100(RAID) RAID - 2x UltraDMA/133 4x SerialATA(RAID)
Дополнительно	3 IEEE-1394-800 Звук AC'92 v2.3 8 USB 2.0 100Mbit LAN + Gigabit Ethernet LAN
Цена:	na

Недавно мы протестировали плату Epox 8KDA3+ на чипсете nForce3 250GB, которая произвела очень хорошее впечатление. Кратко напомню, что новый чипсет nVidia избавился от практически всех слабых мест, которые присутствовали в предыдущем чипсете - nForce3 150. Во-первых, это более производительный режим работы шины HyperTransport (1616бит; 800Мгерц). Во-вторых, это более "продвинутые" возможности расширения: поддержка 4х каналов SerialATA, увеличенное до 8 количество портов USB2.0, встроенная поддержка высокоскоростной сети (Gigabit Ethernet) с выделенным каналом передачи данных, а также аппаратный Firewall. И конечно же, отлично реализованная функция асинхронного тактования шин PCI и AGP, что позволило добиться весьма впечатляющих результатов в области разгона (8KDA3+ сохраняла стабильную работу вплоть до частоты FSB=275Мгерц).

Поэтому, имея в распоряжении столь мощный чипсет, Gigabyte выпустила плату Gigabyte K8NSNXP, в которой инженеры компании значительно увеличили набор функций расширения: добавили ParallelATARAID контроллер, добавили поддержку последовательной шины Firewire-800, а также реализовали полный набор фирменных технологий, включая поддержку DPS и DualBIOS.

Правда, в качестве чипсета инженеры Gigabyte использовали nForce3 250, без поддержки гигабитной сети на выделенном канале. Кроме того, в этом чипсете отсутствует аппаратный Firewall, который есть у nForce3 250GB. Впрочем, я не думаю, что это серьезный минус :).

Спецификация Gigabyte K8NSNXP

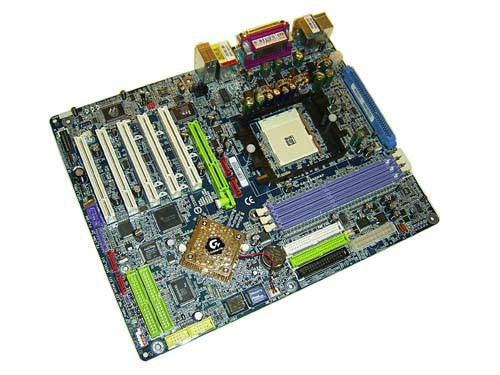

Gigabyte K8NSNXP
Процессор	- AMD Athlon 64 (Clawhammer) с частотой шины 200 МГц; - Разъем Socket 754

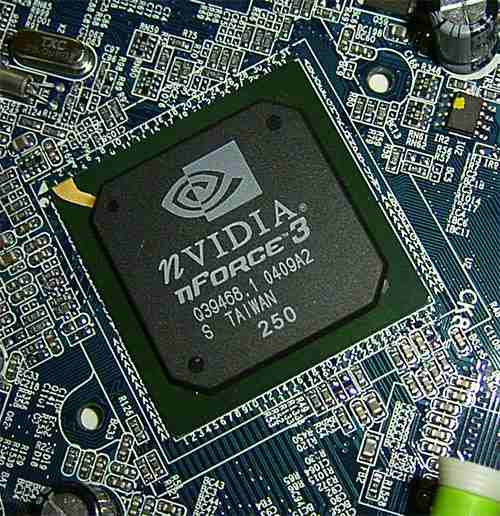

Чипсет	- Чипсет nVidia nForce3 250; - Связь с процессором: шина HyperTransport (1616bit)
Системная память	- Три 184-х контактных слота для DDR SDRAM DIMM - Максимальный объем памяти 3Гбайт - Поддерживается память типа PC1600/PC2100/PC2700/PC3200 - Индикатор питания на плате
Графика	- Слот AGP, поддерживающий режим 4X8X
Возможности расширения	- Пять 32-х битных PCI Bus Master слотов; - Восемь портов USB 2.0 (4 встроенных + 4 дополнительных); - Три порта IEEE1394-800 (Firewire; 3 дополнительных) - Встроенный звук AC'92 v2.3; - Сетевой контроллер Marvell Gigabit Ethernet; - Сетевой контроллер 10100 Ethernet
Возможности для разгона	- Изменение частоты FSB от 200 до 300 Мгерц с шагом 1 Mhz; - Изменение напряжения на процессоре, памяти, чипсете. - Изменение напряжения на шине HT
Дисковая подсистема	- 2 канала UltraDMA133/100/66/33 Bus Master IDE (с поддержкой до 4 ATAPI-устройств & RAID 0, 1, 0+1 ); - Поддержка протокола SerialATA (2 канала - nForce3 250, c поддержкой RAID ); - Дополнительный SerialATARaid контроллер (Микросхема Silicon Image Sil3512, 2 канала ); - Дополнительный ParallelATARaid контроллер (Микросхема GigaRAID IT8212, 2 канала IDE, поддерживающие протоколы ATA33/66/100/133 & RAID 0, 1, 0+1 с поддержкой до 4 ATAPI-устройств); - Поддержка LS-120 / ZIP / ATAPI CD-ROM
BIOS	- 2x4 MBit Flash ROM - Award Phoenix BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features и Trend Chip Away Virus - Технологии DualBIOS, @BIOS, EasyTune4, Xpress™ Recovery
Разное	- Один порт для FDD, два последовательных и один параллельный порт, порты для PS/2 мыши и клавиатуры - IrDA - STR (Suspend to RAM) - SPDIF In Out
Управление питанием	- Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB - Стандартный 20-ти пиновый разъем питания ATX (ATX-PW) - Дополнительный 4-х пиновый разъем питания - Технология Dual Power System
Мониторинг	- Отслеживание температуры процессора, мониторинг напряжений, определение скорости вращения трех вентиляторов. - Функция Smart Fan
Размер	- ATX форм-фактор, 244мм x 305мм (9.63" x 12")

Коробка

Плата упакована в коробку с изображением очередной космической станции. Причем, чем больше плата имеет различных "наворотов", тем крупнее корабли :).

Коробка имеет откидывающуюся страницу, которая способна заменить краткое описание платы: перечислены все функции и фирменные технологии Gigabyte, которые поддерживает K8NSNXP.

Комплектация

Материнская плата;
CD диск с ПО и драйверами;
Два ATA-133 шлейфа, один ATA-33 шлейф, FDD шлейф;
Один SerialATA кабель переходник питания;
Руководство пользователя на английском языке + краткая инструкция по установке;
Два руководства по созданию/управлению RAID массивами;
Брекет c 2 дополнительными портами USB2.0;
Брекет с 2 дополнительными портами Firewire и 2 портами USB2.0;
Наклейка с описанием перемычек + наклейка с логотипом Gigabyte;
Брекет с RCA и SP-DIF, а также аудиовыходами;
Заглушка на заднюю панель корпуса;
Модуль DPS + крепежная клипса;
Брекет S-ATA + набор кабелей для подключения + один SerialATA кабель.

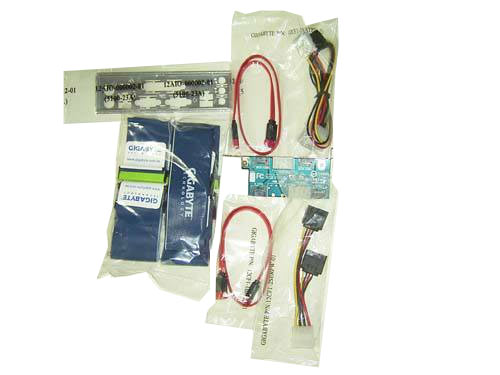

Плата имеет отличную комплектацию, в которой даже мелочам уделено внимание. Например фирменные IDE шлейфы темносинего цвета с логотипом Gigabyte. Такой же логотип имеют и кабели SerialATA. Правда SerialATA кабелей можно было положить и побольше: в коробке только два кабеля, тогда как плата поддерживает 4 соответствующих канала. Чуть лучше обстоит дело с портами Firewire: плата поддерживает три порта, а в комплектации есть брекет с двумя портами ( обоих типов ). Что касается поддержки USB2.0, то тут все отлично: все четыре дополнительных порта подключаются через брекеты.

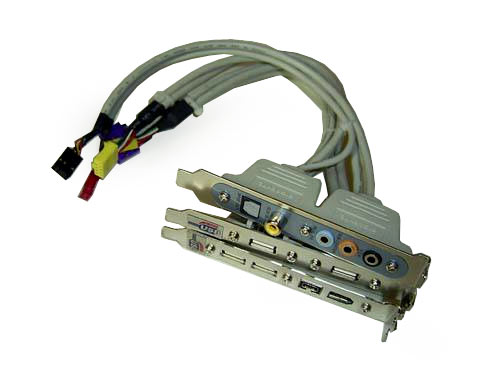

Также в коробке можно найти один брекет с аудиовыходами, и один брекет SATA, который позволяет подключать внешние SerialATA устройства.

Отдельно остановимся на документации, которая состоит из трех книжек и одного краткого руководства (сложенный вчетверо глянцевый лист). Две книжки являются руководством по созданию и управлению RAID массивами (соответственно для ParallelATA и SerialATA контроллеров). А основное руководство пользователя содержит всю информацию по сборке и настройки системы (есть описание перемычек, коннекторов, а также настроек биоса). Впрочем, одна претензия все же есть: нет описания настроек (таймингов) памяти, которые находятся в разделе "Advance Chipset Features" (единственное упоминание об этом разделе касается способа открытия - с помощью комбинации "Ctrl+F1").

И наконец перечислим содержимое компакт-диска: драйвера для чипсета и доп. контроллеров, фирменные утилиты Gigabyte (EasyTune4, Face-Wizard, @BIOS, Management Tool), а также дополнительное программное обеспечение (Norton Internet Security).

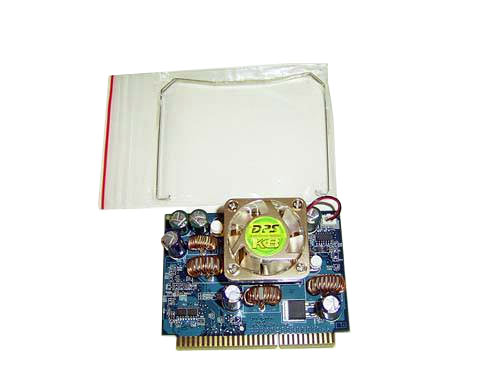

Далее - неотъемлемой частью комплектации Gigabyte K8NSNXP является модуль DPS, который предназначен для модернизации модуля питания (подробно в разделе "Разгон и стабильность").

В результате за комплектацию можно предварительно поставить оценку "5-". Более высокую оценку помешало поставить малое количество кабелей SerialATA, а то что оценка предварительная, объясняется тем, что пока неизвестна розничная цена платы.
