Intel D975XBX на Intel 975X / Материнские платы

Intel D975XBX
Чипсет	Intel 975X
Процессор	LGA775 Pentium 4 FSB 1066800533МГц Celeron Prescott FSB 533МГц Dual-Core Pentium4 HyperThreading
Память	DDR2 533667
HDD	1x UltraDMA/100 4x SerialATA (RAID) 4x SerialATA II(RAID)
Дополнительно	2 IEEE-1394a Звук Intel HDA 8 USB 2.0 Gigabit Ethernet
Цена:	na

Начало 2006 года компания Intel встретила очень энергично, анонсировав и отправив в продажу очень неплохие процессоры на ядрах Presler и CedarMill, которые выпущены по 65нм техпроцессу. Соответственно под новые процессоры выпущен чипсет нового поколения: i975X для high-end систем и, в ближайшее время, ожидается выпуск i965P для middle-end систем. В результате весна 2006 года будет весьма насыщена анонсами материнских плат различных производителей. Но все ведущие компании не спешат рассказывать о грядущих новинках (а берегут их до весенней выставки Cebit). Поэтому знакомство с чипсетом i975X мы начинаем с обзора материнской платы Intel D975XBX. Но прежде скажем несколько слов о самом чипсете i975X.

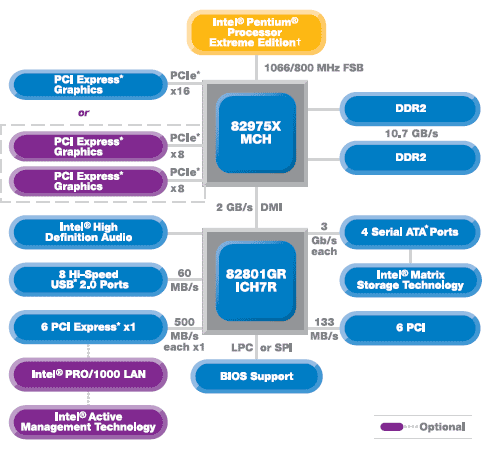

Характеристики чипсета Intel 975X

В целом спецификации чипсета Intel 975X соответствуют чипсету предыдущего поколения i955X. В частности остался неизменным южный мост ICH7(R), а соответственно возможности расширения остались на прежнем уровне. В результате в этом компоненте, чипсеты Intel по прежнему проигрывают high-end чипсетам nVidia (например nForce4 SLI x16 Intel Edition).

Основные инновации касаются поддерживаемых процессоров, в число которых включены Presler и CedarMill. Впрочем, как показали наши тесты, процессоры Presler без каких-либо проблем работают на мат. платах на чипсете i955X. Вторая новинка касается распределения линий шины PCI Express. Напомню, что чипсет i955X поддерживал 20 линий шины PCI-E (+ еще 2 линии для связи северного и южного моста), а деление линий между слотами PCI-E x16 осуществлялось по схеме 16+4. В новом чипсете i975X поддерживается симметричная схема: по 8 линий на каждый слот. Это позволяет использовать материнские платы на i975X совместно с двумя картами ATI в режиме Crossfire. Также, потенциально, на платах i975X способны работать две видеокарты nVidia в режиме SLI. Однако на текущий момент данная функция не поддерживается из-за ограничений внутри драйверов nVidia.

Еще один важный момент касается усовершенствований в контроллере памяти (который у Intel-систем расположен в северном мосте). Новая технология получила наименование Intel® Memory Pipeline Technology. Но насколько Intel® MPT способна увеличить производительность системы, мы увидим чуть позже.

Итак, никаких кардинальных улучшений в чипсете i975X мы не обнаружили. И в заключении приведем перечень технических характеристики этого продукта.

Поддержка процессоров Pentium4 (QPB 8001066Мгерц)
Поддержка памяти DDR2 533667 (два канала по два слота на каждый; 8 Гб)
Поддержка шины PCI Express x16 (один слот 16 линий или 2 слота по 8 линий)
Поддержка шины PCI Express x1 (четыре слота)
Поддержка шины PCI (шесть слотов)
Поддержка интерфейса SerialATA II (4 канала, RAID)
Поддержка интерфейса ParallelATA (один канал)
Поддержка гигабитного сетевого соединения
Поддержка последовательной шины USB 2.0 (8 портов)
Встроенное звуковое ядро High Definition Audio

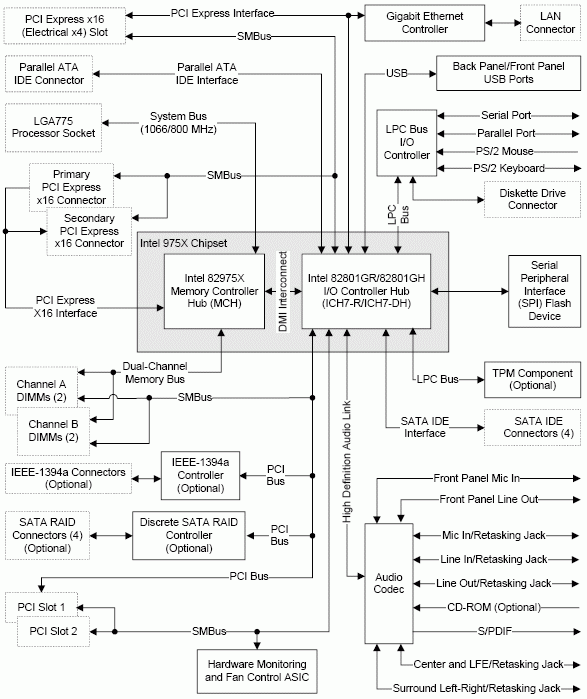

Еще одна любопытная диаграмма демонстрирует взаимодействие чипсета и компонентов материнской платы.

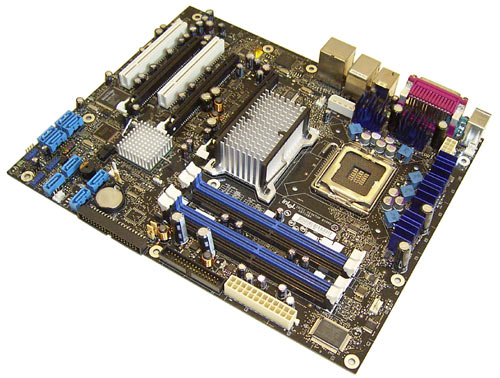

Спецификация Intel D975XBX

Intel D975XBX
Процессор	- Intel Pentium 4 (Prescott (2M)/Gallatin/CedarMill) с частотой шины 1066/800/533 МГц; - Двухъядерные Intel Pentium D / Extreme Edition (SmithfieldPresler) с частотой шины 1066/800 МГц; - Intel Celeron-D (Prescott) с частотой шины 533 МГц; - Разъем Socket LGA775; - Поддержка процессоров с технологией HyperThreading;
Чипсет	- Северный мост Intel 975X Memory Controller Hub (MCH); - Южный мост Intel 82801GR Enhanced I/O Controller Hub (ICH7R); - Связь между мостами: DMI;
Системная память	- Четыре 240 контактных слота для DDR2 SDRAM DIMM; - Максимальный объем памяти 8Гб; - Поддерживается память типа DDR2 533/667; - Возможен двухканальный доступ к памяти; - Индикатор питания;
Графика	- Три слота PCI Express x16;
Возможности расширения	- Два 32-х битных PCI Bus Master слота; - Восемь портов USB 2.0 ( 4 встроенных + 4 дополнительных); - Два порта IEEE1394 (Firewire; один встроенный + 1 доп.); - Встроенный звук High Defenition Audio 7.1; - Сетевой контроллер Gigabit Ethernet;
Возможности для разгона	- Изменение напряжения на памяти;
Дисковая подсистема	- 1 канал UltraDMA100/66/33 Bus Master IDE (с поддержкой до 2 ATAPI-устройств); - Поддержка протокола SerialATA II (4 канала - ICH7R, c поддержкой RAID); - Поддержка протокола SerialATA II (4 канала - Sil3114R, c поддержкой RAID ); - Поддержка LS-120 / ZIP / ATAPI CD-ROM;
BIOS	- 8MBit Flash ROM; - Intel BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features и Intel® Active Management Technology; - Multi-languages BIOS;
Разное	- Один порт для FDD, один последовательный и один параллельный порты, порты для PS/2 мыши и клавиатуры; - STR (Suspend to RAM); - SPDIF Out;
Управление питанием	- Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB; - Основной 24-пиновый разъем питания ATX; - Дополнительный 8 пиновый разъем питания; - Дополнительный 4х пиновый разъем питания Molex;
Мониторинг	- Отслеживание температуры процессора,системы, напряжений, скорости вращения четырех вентиляторов;
Размер	- ATX форм-фактор, 245мм x 305мм (9.63" x 12");
