MB Shuttle AB45 на чипсете Intel 845E

Shuttle AB45
Чипсет	Intel 845E
FSB	от 100 до 166 Мгерц
Процессор	Pentium 4 FSB 400/533 МГц Celeron FSB 400МГц
Память	DDR SDRAM PC1600/PC2100
HDD	UltraDMA33/66/100 IDE
Дополнительно	6 USB 2.0 AC'97 v2.2
Цена:	~90$ (pricewatch.com)

С продукцией компании Shuttle я сталкивался очень мало. В свое время очень хотел посмотреть на плату AK35GTR от Shuttle на чипсете VIA KT266A, но как назло найти такую плату в продаже оказалось просто невозможно. А между тем продукция этой фирмы очень популярна за рубежом. Многие издания подтверждали высокое качество материнских плат Shuttle и barebone-систем на их основе.
И вот я держу в руках плату AB45 на новом чипсете Intel 845E, который, как мы уже говорили в обзоре платы Gigabyte GA-8IE, официально поддерживает процессоры с шиной 533 МГц.

Спецификация Shuttle AB45

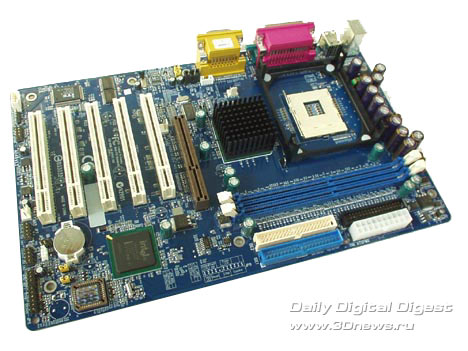

Shuttle AB45
Процессор	- Поддерживаются процессоры Intel Pentium 4 (Willamette / Northwood) с частотой шины 400/533 МГц, - Intel Celeron (Willamette) с частотой шины 400МГц разъем Socket 478
Чипсет i845E	- Северный мост Intel® 82645E Memory Controller Hub (MCH); - Южный мост Intel® 82801DB Enhanced I/O Controller Hub (ICH4)
Системная память	- Два 184-х контактных слота для DDR SDRAM DIMM - Максимальный объем памяти 2Гбайт - Поддерживается память типа PC1600/2100
Графика	- Слот AGP, поддерживающий режим 4x
Слоты расширения	- Пять 32-х битных PCI Bus Master слотов - Шесть портов USB 2.0 (2 встроенных + 4 дополнительных)
Возможности для разгона	- Изменение частоты FSB от 100 до 166 Мгерц с шагом 1 Mhz.
Интегрированные возможности	- - Встроенный звук AC'97 v2.2
Интегрированный UltraDMA/100 IDE контроллер	- 2 канала UltraDMA/100/66/33 Bus Master IDE (с поддержкой до 4 ATAPI-устройств) - Поддержка LS-120 / ZIP / ATAPI CD-ROM
BIOS	- 2MBit Flash ROM - Award BIOS v.6.00PG с поддержкой Enhanced ACPI, DMI, Green, PnP Features и Trend Chip Away Virus
Разное	- Один порт для FDD, два последовательных и один параллельный порты, порты для PS/2 мыши и клавиатуры - STR (Suspend to RAM)
Мониторинг	- Стандартные возможности мониторинга.
Поддержка USB	- Шесть портов USB 2.0 (4 встроенных + 2 дополнительных)
Управление питанием	- ACPI/APM - Пробуждение от мыши, клавиатуры, сети, таймера, модема и USB
Питание	- Стандартный 20-ти пиновый разъем питания ATX (ATX-PW)
Размер	- ATX форм-фактор, 305мм х 190мм (12" x 7,47")

Коробка

Комплектация:

Материнская плата;
CD диск с ПО и драйверами;
ATA-100 шлейф, FDD шлейф;
Руководство пользователя;
Планка с SPDIF выходом.

Комплектация минимальная: шлейфы, планка SPDIF, руководство пользователя. Нет краткого руководства для быстрой настройки системы, как, например, у Gigabyte. Зато в отличие от последней, руководство пользователя предоставляет всю необходимую информацию о коннекторах, перемычках и главное - настройках биоса (а не отсылает на сайт производителя :).

Содержимое компакт-диска стандартно: драйвера и минимум утилит. Никакого дополнительного программного обеспечения на диске нет.
