ASUS P3B-F / Материнские платы

Мухарев Сергей

Системные платы от ASUSTeK серии P3B основаны на чипсете i440BX и производятся взамен предшествующей популярной серии P2B. P3B-F первая плата на которой реализовано шесть PCI слотов, а это должно понравится любителям PCI-устройств. ASUS представляет на выбор модели со следующими раскладками слотов: 1 AGP/6 PCI, 1 AGP/6 PCI/1 ISA и 1 AGP/5 PCI/2 ISA. Рассматриваемая нами плата имеет конфигурацию состоящую из одного AGP-слота, шести PCI и одного ISA, Такая конфигурация имеет лучшую расширяемость и обеспечивает возможность использования старых ISA-устройств. Плата P3B-F имеет возможность конфигурирования параметров процессора как dip-переключателями, так и из JumperFree BIOS (софт-меню), поддерживает энергосохраняющий режим по технлогии Suspend-To-RAM. На плате имеется четыре места под модули DIMM, что обеспечивает поддержку до 1GB системной памяти. Диапазон частот системной шины FSB доволно широк и способен удовлетворить запросы самого ярого оверклокера: 66, 75, 83, 100, 103, 105, 110, 112, 115, 120, 124, 133, 140, 150Mhz. На процессорный слот установлен универсальный складной механизм крепления процессора, который подойдет ко всем типам процессорных картриджей. Все внешние порты имеют различную окраску в соответствии со спецификацией PC'99.

Спецификация P3B-F

ПРОЦЕССОР	Intel Pentium II/III и Celeron от 233 до 550 MHz Поддержка будущих Slot1 процессоров Частота системной шины 66 / 75 / 83 / 100 / 103 / 105 / 110 / 112 / 115 / 120 / 124 / 133 / 140 / 150Mhz Коэффициент умножения 3.0/3.5/ ...... /7.5
ЧИПСЕТ	Intel 440 BX AGPset Intel PIIX4E PCIset ASUS ASIC
ПАМЯТЬ	от 8MB до 1GB DRAM 4 x 3.3V DIMM Поддержка модулей по 8/16/32/64/128/256 MB SDRAM DIMM Поддержка ECC
СЛОТЫ РАСШИРЕНИЯ	1 x AGP слот с поддержкой 66/133 MHz 6 x PCI слота с частотой 33MHz (PCI 2.2 совместимые) 1 x ISA слота
ВВОД/ВЫВОД	2 x Ultra DMA/33 Bus Master IDE порта; 1 x FDD, PS/2 коннектор для клавиатуры; 2 x COM, 1 x LPT, 1 x PS/2 mouse. 2 x USB порта
ПИТАНИЕ	ATX коннектор; Включение от клавиатуры, мыши PS/2, LAN и входящего звонка на модем; Выключение питания в Windows® 95/98 (ATX Power); Остановка вентиляторов при режиме Suspend.
ФОРМ-ФАКТОР	ATX , 30,4*19,2 см.
BIOS	Технология JumperFree - установка параметров процессора и питания ядра из BIOS; Smart BIOS - 2 Mbit FLASH ROM; AWARD BIOS c расширенными ACPI функциями для PC98/Win98, Green, PnP, DMI, INT13 (>8.4GB) и антивирусные функции и защита Boot Block; Возможность загрузки с IDE#1-#4, SCSI, LS120, ZIP и CD-ROM; Встроенная система мониторинга жизнеспособности системы.
ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ	Поддержка Suspend To RAM; Поддержка Wake On LAN Header (WOL); Поддержка включения от входящего знонка внутреннего/внешнего модема; Поддержка 3 контролируемых кулеров и контроль напряжения питания.

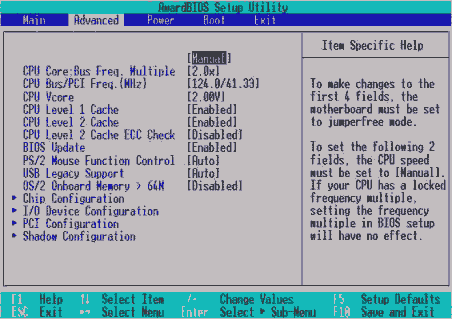

Smart BIOS

BIOS у P3B-F это новая версия от AWARD, которая явилась результатом слияния с Phoenix, внешний вид напоминает БИОСы "белой" техники и открывает доступ к большому количеству настроек системы, самыми полезными из которых являются ручное распределение прерываний по слотам и установка параметров процессора, как в SoftMenu от Abit. Также, имеется возможность для установки параметров работы памяти. В БИОС имеется встроенная защита от вирусов типа CIH, которая защищает Boot Block БИОСа от случайной записи, а обновление BIOS осуществляется фирменной утилитой от ASUS, которая есть на компакт-диске идущем в комплекте с платой. Технология JumperFree впервые применена ASUS в P3B-F, она позволяет не открывая корпуса сменить частоту системной шины FSB, коэффициент умножения процессора и напряжение питания ядра процессора.

Кстати, владельцы плат серии P2B могут посмотреть рекомендации о том, как сделать, что бы ваша плата стала обладателем SoftMenu.

Конфигурирование параметров процессора может осуществлятся также и привычным способом - установкой их переключателями на системной плате. Тут у ASUS тоже небольшое нововведение, если раньше все установки делались перемычками, то теперь перемычки заменил блок dip-переключателей. На картинке, слева от блока dip-переключателей виден зеленый светодиод, это светодиод выполняет аналогичную функцию что и светодиод у платы Gigabyte GA-BX2000, он сигнализирует то, что плата находится под напряжением, но реализован он не совсем верно, и во время режима Suspend-To-RAM он гаснет, хотя в этом режиме компьютер не выключен, а находится в спящем режиме. И еще немного по поводу Suspend-To-RAM, стоит не забывать что данный режим не совместим с ISA-устройствами, и послы выхода из режима STR некоторые платы расширения не смогут продолжать нормально работать до следующей перезагрузки компьютера.
