MSI K8N Diamond Plus на NVIDIA nForce4 SLI x16

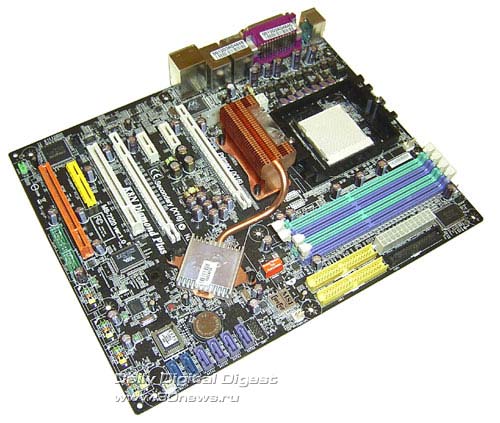

Сегодня мы рассмотрим одну из самых интересных материнских плат на чипсете nForce4 SLI X16. Главной особенностью K8N Diamond Plus, производства компании MSI, является встроенный звук на основе чипа Creative Audigy SE. Именно этот момент выгодно отличает данную модель от остальных конкурентов. Дело в том, что вместо относительно слабо встроенного звука AC97, пользователь получает полноценную звуковую подсистему, которая отличается более высоким качеством звучания и меньшей загрузкой процессора.

Продолжая тему встроенного звука отметим, что у модели K8N Diamond Plus существует эксклюзивный вариант комплектации под названием Special Edition, который включает Audio Tube Panel. Последняя представляет собой 5" панель с ламповым преобразователем, аналоговым "волюметром" и регулятором громкости. Тут же отметим, что это устройство не является разработкой MSI, а произведено компанией Cooler Master по OEM заказу (соответственно на панели вместо логотипа CoolerMaster красуется наклейка MSI). Желающие приобрести такую панель отдельно, могут поискать CoolerMaster Musketeer III (именно так называется это устройство) в магазинах, и приготовить для покупки 65-75 $.

Спецификация MSI K8N Diamond Plus

Коробка

Для платы K8N Diamond Plus компания MSI разработала специальный дизайн упаковки:

Но вот содержимое коробки нас расстроило: половины компонентов не хватало. Впрочем, такое случается с тестовыми платами для прессы. Чтобы внести ясность, представители MSI привели полный перечень комплектации.

Итак, что должно быть в коробке:

• Материнская плата;
• Руководство пользователя на английском языке;
• CD-диск с ПО и драйверами;
• Дискета с драйверами к RAID контроллеру;
• Один аэродинамический ATA-133 шлейф, аэродинамический FDD шлейф;
• Четыре SerialATA кабеля + два переходника питания (четыре разъема);
• Заглушка на заднюю панель корпуса;
• Брекет с двумя портами USB 2.0 и D-LED;
• Брекет с двумя портами Firewire;
• Брекет с портами SerialATA;
• Два (!) SLI - коннектора + усилительный брекет;
• 5" панель Audio Tube Panel (CoolerMaster Musketeer III) с набором коннекторов.

Но поскольку мы обладаем здоровым скептицизмом, а также учитывая то, что розничная цена платы пока неизвестна, мы не будем ставить оценку за комплектацию.

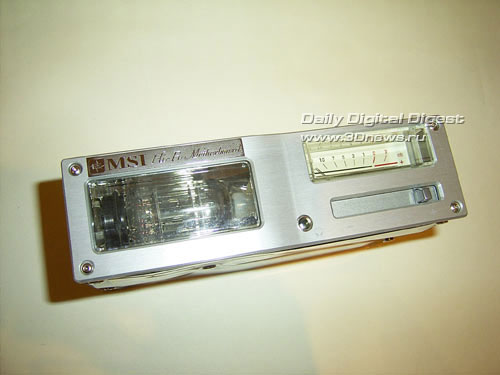

Поэтому рассмотрим только 5-дюймовую панель Audio Tube Panel, на которой установлена вакуумная лампа, волюметр и регулятор громкости:

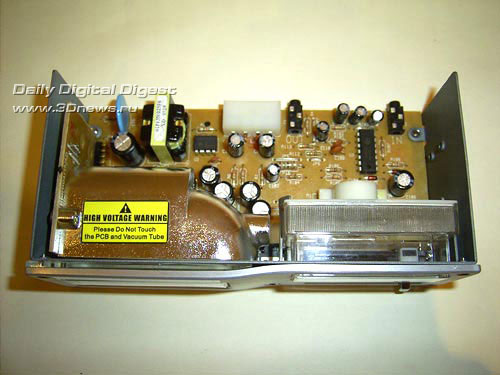

Так выглядит внутренности этого устройства.

Откровенно говоря, я не заметил какого-либо улучшения качества звучания при использовании этой панели. Да и качество исполнения весьма посредственное: например регулятор громкости перемещается не плавно и немного поскрипывает. Вполне возможно, это устройство понравится поклонникам эпохи 60-х. Впрочем, функциональные возможности Audio Tube Panel находятся на том же уровне развития: панель обрабатывает только два канала (т.е. 6 или 8 канальную звуковую систему подключить не получится, несмотря на соответствующую картинку на коробке K8N Diamond+).

О руководстве пользователя мы можем судить по pdf-файлу с сайта MSI. Отметим, что данная брошюра раскрывает все аспекты сборки и настройки системы.
