Сетевая камера D-LINK DCS-5300(W)

Компания D-LINK - хорошо известный производитель сетевого и коммуникационного оборудования. Помимо широко используемых коммутаторов, роутеров, беспроводного оборудования, D-LINK также производит небольшую линейку сетевых камер. До сих пор существовало три группы камер: DCS-900, DCS-1000 и DCS-2000, каждая группа имела в своем составе по две камеры: с проводным и беспроводным доступом к сети. Об этих камерах уже много написано, в т.ч. и на крупных порталах, например 3DNews. Следует также отметить, что камеры серии DCS-2000 получили награду "Лучший софт" от журнала "CCTV focus".

Не так давно D-LINK выпустил новую серию камер DCS-5300, о которых и пойдет речь далее. Сетевые камеры D-Link DCS-5300 и DCS-5300W могут применяться для организации систем видеонаблюдения и контроля доступа. Камеры снабжены моторизованным поворотно-наклонным механизмом, позволяющим вращать камеру на 270 град. по горизонтали и на 90 град. по вертикали. Управление поворотно-наклонным механизмом может осуществляться удаленно, через Web-интерфейс, программу видео мониторинга или с пульта ДУ. В отличие от предшественниц, имевших CMOP сенсор, эта камера снабжена 1/4'' цветной ПЗС (CCD) матрицей, обеспечивающей высокое качество изображения и большую светочувствительность. Камера с литерой W в коде имеет возможность беспроводного подключения к сети по стандарту Wi-Fi 802.11b (11mbps).

К сожалению, камера имеет все тоже невысокое разрешение 320х240, что и камеры серии DCS-2000. При этом камеры младших серий DCS-900 и DCS-1000 имеют разрешение в 640х480. Вероятно, причина этого кроется в том, что камеры младших серий используют MJPEG сжатие, а серии 2000 и 5300 - Mpeg4 кодирование (Short Header). Производительности процессора для кодирования в MP4 "на лету" оказалось недостаточно, в результате D-LINK не нашел лучшего выхода как ограничить разрешение камеры на уровне 320х240. Досадно. С другой стороны, D-LINK новичок на этом рынке и пытается занять нишу дешевого оборудования, пусть и с ограниченным функционалом. Для сравнения: сетевая камера JVC-C30 c поворотным механизмом, поддерживающая разрешение до 640х480 стоит порядка 1600 евро, что примерно втрое дороже, чем D-LINK DCS-5300.

Открываем коробку. В комплект поставки камер входит:

• сама камера
• внешний блок питания
• пульт ДУ
• кронштейн для крепления на стену или потолок
• "прямой" патч-корд
• AV кабель
• Софт и подробное руководство пользователя на CD
• Руководство по быстрой установке

В комплект поставки камер с беспроводным интерфейсом входят также две антенны. Что приятно, антенны эти съемные, это позволит при необходимости увеличить дальность работы беспроводной камеры за счет использования дополнительных антенн.

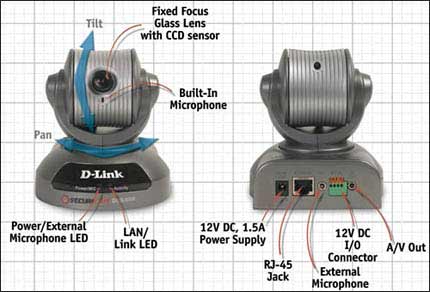

Сама камера небольшая, габариты (с антеннами) ~ 15х15*15 см (эти данные можно использовать при подборе термобокса, который непременно понадобится, если появится необходимость использовать камеру вне помещения), но увесистая, благодаря прорезиненным ножкам хорошо стоит на горизонтальной поверхности.

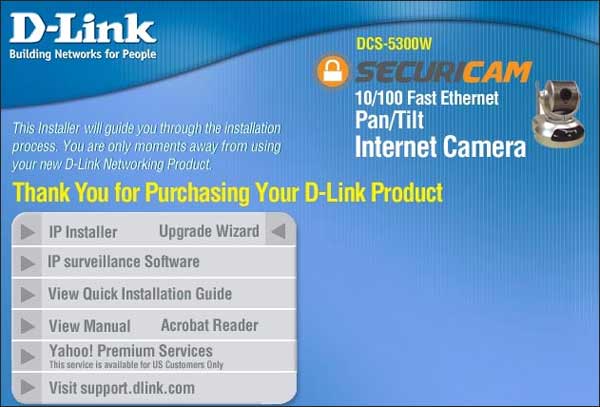

Включаем камеру, подключаем к коммутатору нашей сети и вставляем CD диск из комплекта поставки в привод. Камера не имеет фиксированного IP адреса, поэтому, чтобы найти ее, при первом включении следует воспользоваться ПО IP Installer.

Определив IP адрес камеры, вводим его в браузере. В ответ на это мой Explorer предложил установить с диска какой-то компонент от D-LINK Corp, что и было сделано. После этого открылся интерфейс, очень похожий на интерфейс камер серии DCS-2000.

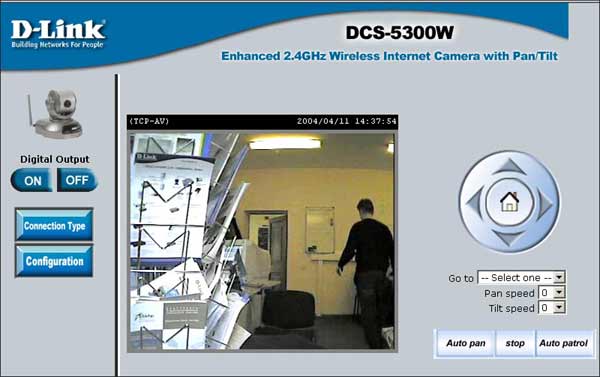

Единственное важное отличие - наличие элементов управления поворотно-наклонным механизмом: кнопки поворота, включение режима авто-панорама и режима патрулирования. Также имеется возможность настроить угол поворота, инициируемый одним нажатием управляющих кнопок. Мне показалось, что было бы удобней выбирать шаг именно в градусах, а не в абстрактных "pan / tilt speed". Хотя это не столь важно.

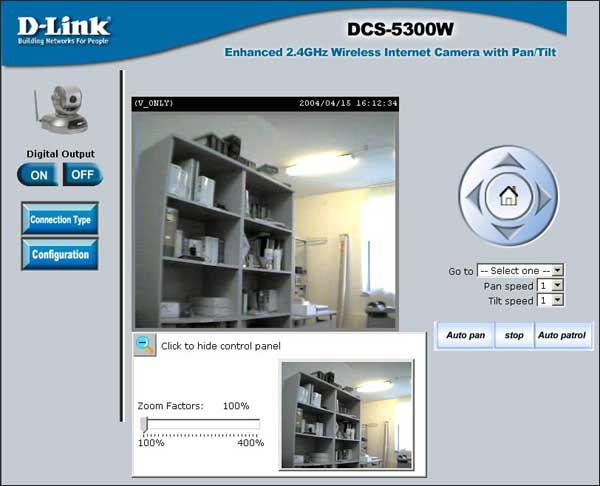

У устройств с установленной прошивкой (firmware) версии 1.02 появилась занятная фича - цифровой зум. Работает он только в браузере, да и не нужен он при просмотре через программу мониторинга, где изображение можно увеличить до полноэкранного, а вот в браузере - в самый раз.

Сразу бросается в глаза значительно более качественная картинка, чем у камер младших серий. Это заслуга ПЗС матрицы. Светочувствительность тоже не в пример лучше. Хотя могло бы быть и лучше - при включенных лампах дневного света картинка слегка "желтит". Решил подстроить фокус. Про ручную фокусировку или наличие автофокуса в мануале ничего не сказано, впрочем, как и про многое другое. Фокус вручную настроить удалось без каких-либо проблем, хотя поверхность объектива гладкая и скользкая, что вызывало сомнения "а стоит ли его крутить". В ходе поисков информации о настройке фокуса удалось найти такие данные: объектив не съемный. В камерах D-LINK серий 1000 и 2000 объектив имел стандартное CS крепление, что позволяло ставить, например, широкоугольные объективы. Небольшой, но минус, особенно для профессионалов.

Обратимся к настройкам.

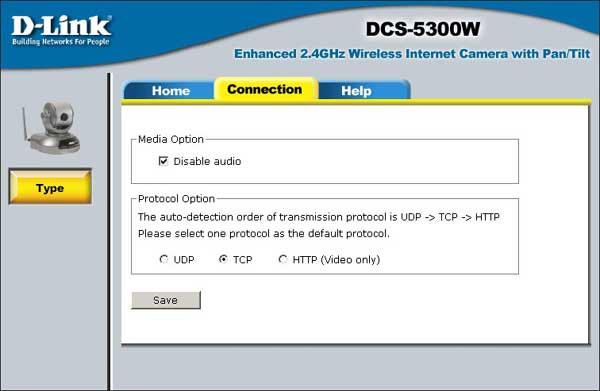

Вкладка "Connection Type" позволяет выбрать тип подключения TCP / UDP / HTTP. Сюда же выведен переключатель "Disable audio", что, на мой взгляд, не логично….

Вкладка "Configuration" позволяет настроить все функции камеры.

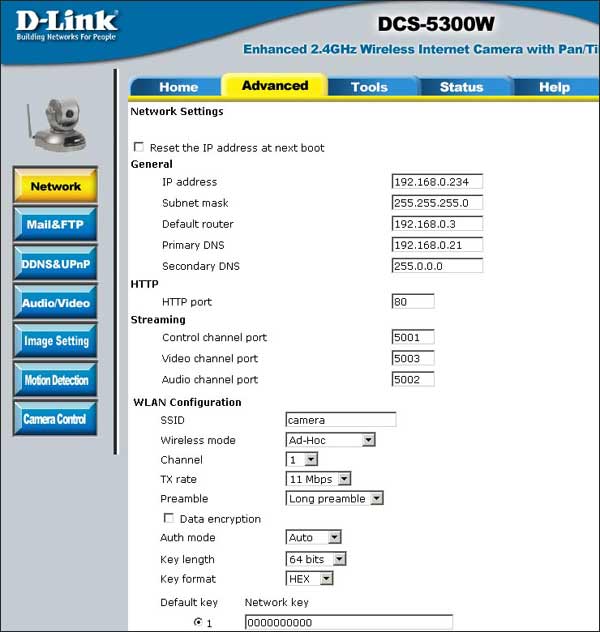

Меню настройки сетевых интерфейсов не должно вызвать проблем. Вы можете указать IP адрес, маску подсети, шлюз, адреса DNS серверов. Вы можете настроить номера портов необходимых для работы камеры. Всего их 4: HTTP, control, audio, video. Возможность изменить номера портов позволит Вам настроить "мэппинг" (переадресацию) портов на вашем маршрутизаторе, чтобы получить доступ извне к нескольким камерам даже если у Вас всего один статический IP адрес. Если у Вас нет ни одного статического IP, а только динамический (например, у пользователей "СТРИМ" от МТУ) - ничего страшного, D-LINK позаботился и о Вас, но об этом позже…

Настройки беспроводного доступа камеры сводятся к выбору SSID, типа подключения: инфраструктура или Ad-Hoc (точка - точка), используемого канала и ключа WEP шифрования (до 256-bit!). Не сразу удалось подключиться к камере по беспроводке. Сделал все настройки, выдернул из камеры и из ноута патч-корды - не пингуется. Снова подключился проводным способом - все настройки правильны, но не работает. Методом "научного тыка" выяснилось, что для переключения камеры в беспроводной режим нужно после окончания всех настроек выдернуть из нее патч-корд и перезагрузить, т.е. просто выключить - включить. Не солидно как-то…

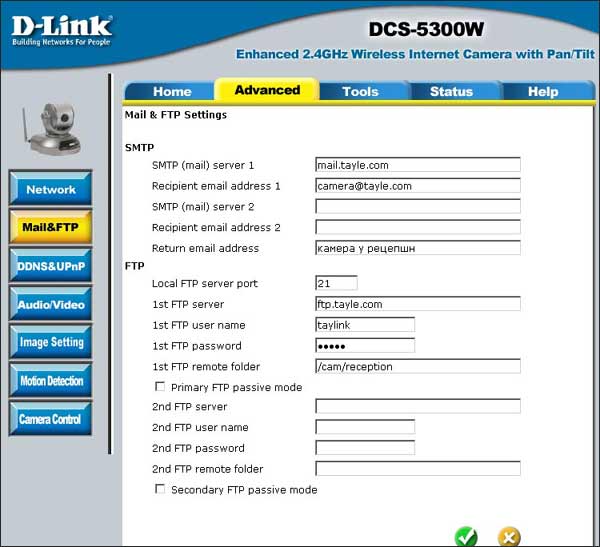

Камеры серии DCS-5300, как и камеры 1000-й и 2000-й серии умеют выкладывать стоп-кадры на FTP или отправлять их на e-mail. Делаться это может с заданной периодичностью и / или по срабатыванию датчика движения. Настройки FTP и SMTP серверов осуществляются на следующей вкладке. Пришлось немного повозиться, чтобы понять, как прописать путь к папке на FTP, в которую необходимо заливать фотографии. Если папка лежит в корне, достаточно просто ввести ее название, например "cam", а если стоп-кадры должны помещаться во вложенную - то путь уже должен выглядеть как "/cam/reception"

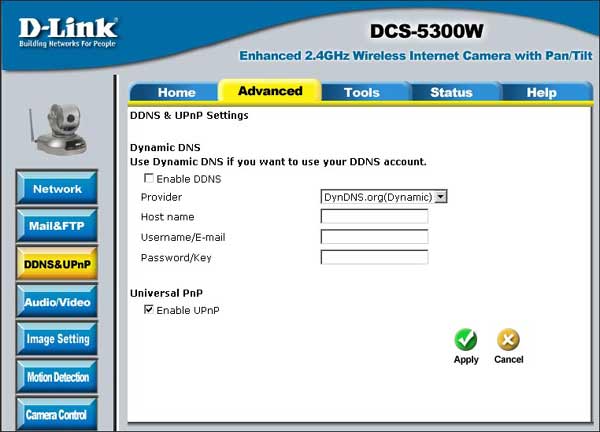

Вкладка DDNS. Эта вкладка нужна тем, у кого нет статического IP адреса, но необходимо получить доступ к камерам через Интернет. Предположим, вы установили камеру дома и хотите понаблюдать за своим ребенком. При этом дома вы имеете ADSL канал в Интернет через СТРИМ и у Вас нет фиксированного IP адреса. Не беда. Идете на сайт dyndns.org, регистрируете хост для своей камеры типа my_D-Link _camera.dynalias.net и прописываете это хост, логин и пароль в соответствующих полях. Теперь при условии что камера корректно подключена к Интернет (открыты соответствующие порты), введя в браузере (находясь вне сети, в которой стоит камера) http://my_D-Link _camera.dynalias.net Вы сможете получить доступ к своей камере. Следует заметить, что данную функцию поддерживают все сетевые камеры D-LINK кроме 1000-й серии. Для того, чтобы воспользоваться этой функцией, владельцам камер 900-й и 2000-й серий необходимо обновить прошивку.

На следующих двух вкладках: Audio / Video и Image Settings не буду заострять внимания. Вы можете выбрать внешний или встроенный микрофон, цветной или ч/б режим, максимальное число кадров в секунду. Качество картинки настраивается двумя методами: шириной полосы пропускания, используемой камерой или абстрактными "Standard", "Good", "Excellent". Стоит обратить внимание, что в меню выбора фиксированной полосы пропускания максимальное значение - 1200kbps. При этом значении камера выдает 20 кадров в секунду без задержек и подергиваний.
