Кулер Zalman 7000A

В конце марта этого года мы протестировали кулер Zalman 7000Cu, основным предназначением которого были системы для процессоров Intel. Кроме того, в комплекте кулера было крепление для процессоров Athlon 64, но AMD отодвинуло дату выпуска этих процессоров на сентябрь. В результате кулер тестировался только на процессоре Pentium4.

Стоит отметить, что Zalman 7000Cu показал прекрасные результаты: очень эффективное охлаждение при низком уровне шума. Причем на минимальной скорости кулер работает практически бесшумно (по заявлению производителя - уровень шума составляет 20dBa). Но у этого кулера был один серьезный недостаток - в комплекте отсутствовало крепление для процессоров SocketA.

Интересно, что среди большого количества протестированных кулеров для платформы SocketA нет ни одного, который был бы сбалансирован по охлаждающей способности и уровню шума. Все кулеры которые были представлены на рынке имели явный уклон либо в сторону максимального охлаждения, либо в сторону минимального уровня шума (соответственно в ущерб охлаждению). Самыми яркими представителями первой серии были Thermaltake Volcano 7+ и Titan CU5TB, а из наиболее тихих кулеров можно отметить серию Zalman 30006000, Igloo Silent Breeze и Titan TTC-D5TB(TC). Естественно владельцы первых страдали от шума, но имели возможность максимально разогнать процессор, а владельцы вторых кулеров - наоборот :).

Нашлись умельцы, которые скрещивали различные типы кулеров и получали приемлемый результат, но еще раз повторюсь - готового кулера с тихимбесшумным вентилятором и качественным радиатором в продаже не было.

Реально бесшумным оказался Igloo Silent Breeze, однако он не годился для разгона процессоров свыше 2Ггерц с увеличения напряжения Vcore. Ситуацию мог исправить кулер CoolerMaster Aero7, на которого лично я возлагал большие надежды. Однако на максимальной скорости его рев был невыносим, а на минимальной скорости шум был минимален (но все же ощущался), но при этом сильно страдала эффективность охлаждения.

В итоге, я уже практически похоронил надежду найти наилучший воздушный кулер для SocketA, но в этот момент корейская компания Zalman анонсировала кулеры CNPS7000A. На суд публики были представлены две модели: с полностью медным радиатором (-Cu), с комбинированным алюминиево-медным радиатором (-AlCu). В итоге нам удалось достать оба кулера.

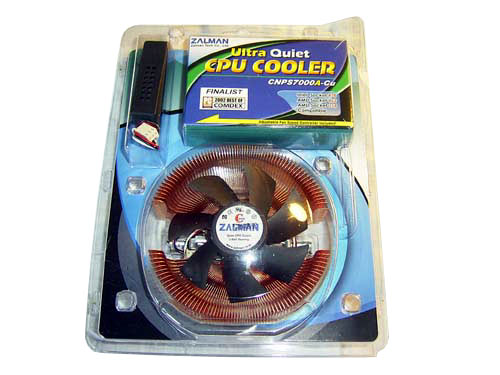

Рассмотрение начнем с наиболее дорогой модели - 7000A-Cu.

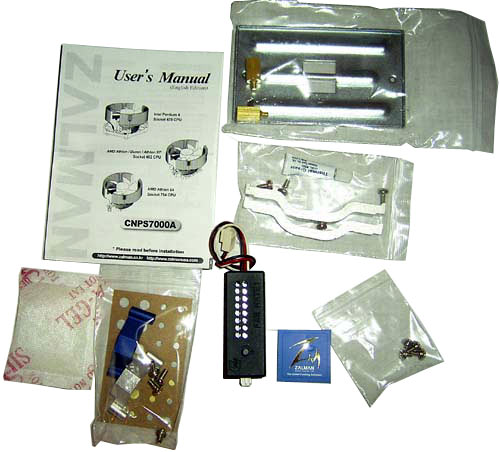

Внутри коробки мы обнаруживаем следующее:

• Кулер Zalman 7000A-Cu
• Крепеж для материнских плат под Pentium4
• Крепеж для материнских плат под Athlon 64 (включая усилительную пластину *)
• * Крепеж для материнских плат под Athlon XP (SocketA)
• Тюбик с фирменной термопастой
• Устройство управления скоростью вращения - FanMate
• Инструкция по установке
• * Наклейка с логотипом Zalman
• Пакетик с селикагелем (что бы при перепаде температур не запотела упаковка :)

* - отличия от комплектации кулера CNPS7000
Можно сказать, что все изменения свелись к добавлению пакетика с крепежом для SocketA. Также в пакетике с креплением для Socket754 добавилась металлическая рамка для обратной стороны материнской платы. Ну и еще одно добавление - наклейка с логотипом Zalman :))

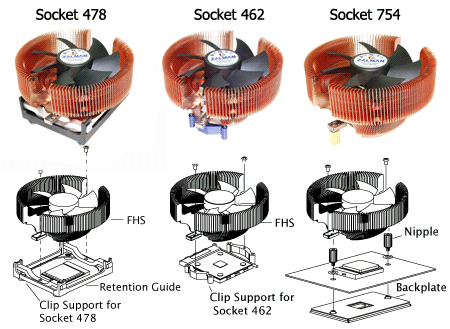

Стоит обратить внимание на то, что конструкция кулера CNPS7000A практически не имеет отличий от предшественника (CNPS7000).

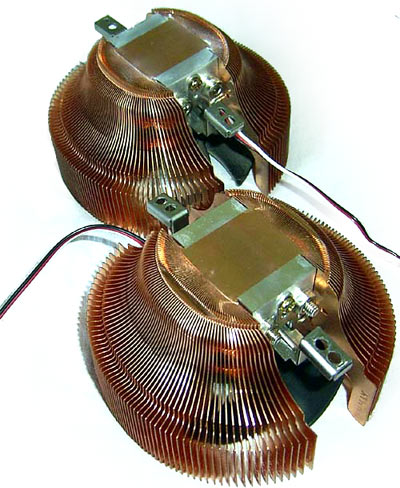

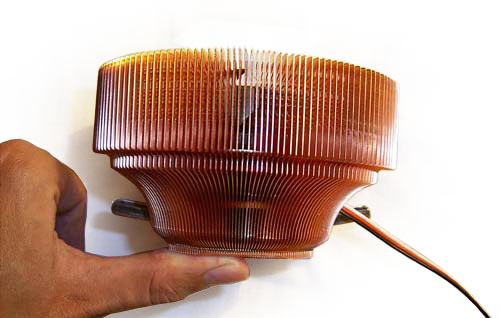

Единственное различие заключается в форме основания:

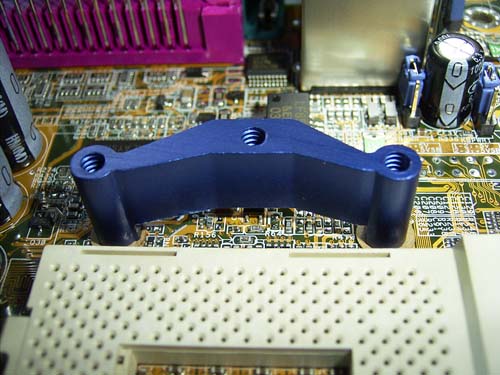

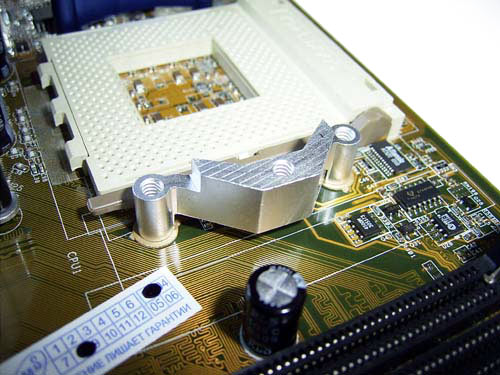

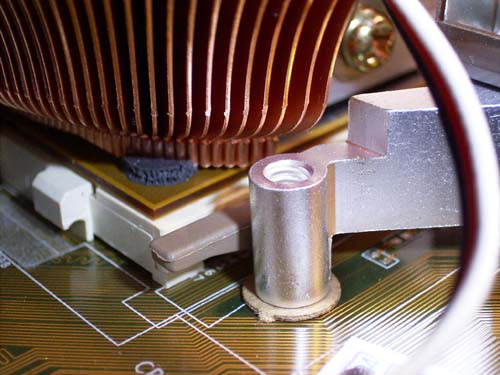

В результате мы не будем рассматривать установку кулера на платы Socket 478, а сразу перейдем к установке на SocketA. Крепление очень простое - две металлические площадки, которые устанавливаются на материнскую плату с помощью винтов. Для этого задействуются четыре монтажных отверстия по сторонам процессорного сокета. Пример:

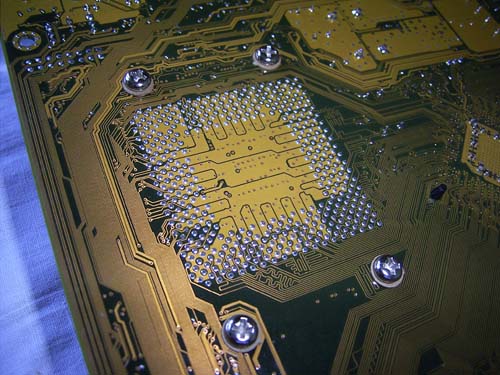

С обратной стороны платы это выглядит следующим образом:

А что бы винты не повредили поверхность материнской платы на них надеваются специальные шайбы-прокладки.

Практически сразу возникли следующие мысли:

• Вес кулера 7000A-Cu составляет 773гр. Это очень много, так как согласно спецификациям AMD вес кулера не должен превышать 300гр. Понятно, что крепить подобный кулер за зубья сокета было бы неправильно - поэтому крепление через монтажные отверстия это единственно верный способ.


• По моему мнению для крепления кулера на SocketA не помешала бы усилительная пластина на обратную сторону платы. Таким способом можно было бы более равномерно распределить нагрузку от кулера. Причем, в комплект уже входит одна пластина для плат под Athlon 64 - можно было бы сделать одну универсальную.


• А теперь самое главное - практически все компании производители материнских плат резко сократили количество моделей с монтажными отверстиями. В результате на большинство плат SocketA кулеры серии Zalman7000A попросту нельзя будет поставить. Приведу лишь некоторые примеры: практически все платы Gigabyte, MSI и Elitegroup не имеют указанных отверстий (речь идет, конечно же, о платах на современных чипсетах). Кроме того, производители второго эшелона также перестали делать монтажные отверстия. Например, все платы Soltek и Jetway, а также многие платы других компаний не имеют отверстий. И даже одна из ранних ревизий Abit NF7(-S) так же выпускалась без отверстий (но в ревизии 1.2 и 2.0 они вернулись :).


• К чести маркетологов Zalman они не стали скрывать то, что многие материнские платы будут несовместимы с новыми кулерами. Наоборот, они провели целую серию тестов на совместимость и повесили результаты на всеобщее обозрение (правда в этом списке есть неточности :). Кроме этого, специалисты Zalman провели исследование совместимости нового кулера с различными видами корпусов. Дело в том, что в некоторых конфигурациях (материнская плата+ корпус) процессорный сокет будет находится очень близко к блоку питания. В результате чего кулер Zalman 7000A либо будет упираться в блок питания, либо его вообще нельзя будет установить.


• И последнее - намечались серьезные трудности при выборе материнской платы, на которой нужно было тестировать эти кулеры. Кроме наличия монтажных отверстий, плата должна предоставлять пользователю информацию о реальной температуре ядра. Практически сразу я вспомнил о плате Epox 8K3A на чипсете KT333, но тут же передумал: очень хотелось провести тестирование на современной плате на чипсете nForce II. А среди этих плат только три отображают тем-ру ядра: это Asus A7N8X rev2.0, Gigabyte 7NNXP и Soltek 75FRN2-L. Но последние две не имеют монтажных отверстий - остается плата Asus.

То есть, уже при первоначальном рассмотрении можно сделать вывод о том, что область применения кулеров Zalman 7000A для платформы Socket462 будет очень ограниченна. Впрочем, данный факт мало повлияет на популярность этого продукта - дело в том, что данный кулер может быть установлен на системы с процессорами Pentium4 и AMD Athlon 64.

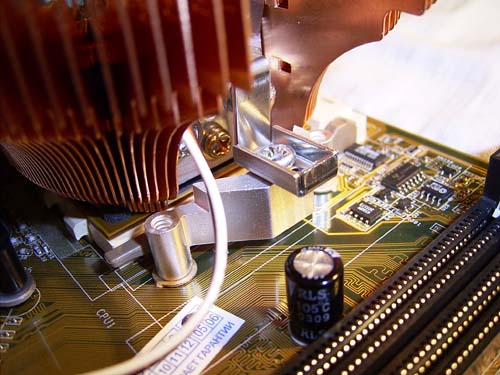

Продолжаем установку - после того как металлические площадки установлены на плату, аккуратно ставим кулер на процессор и закручиваем винты на клипсе.

Кулер фиксируется двумя винтами - и закручивать их нужно очень аккуратно и равномерно. Дело в том, что процессор Athlon XP имеет открытое ядро, и если винты заключить не равномерно, то может возникнуть перекос радиатора и как следствие - скол ядра процессора.

Еще один тонкий момент: для предотвращения перекоса радиатора на любом процессоре SocketA есть 4 резиновых прокладки. Так вот - радиатор Zalman 7000A становится на эти прокладки не полностью. В принципе - тут нет ничего страшного; кроме того можно резиновые прокладки оторвать - и приклеить их ближе к ядру (впрочем я этого не делал).

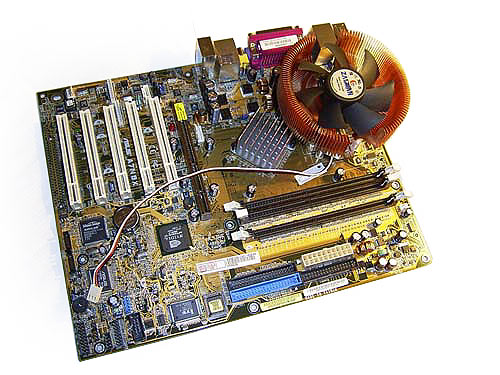

Вот и все - установка закончена.

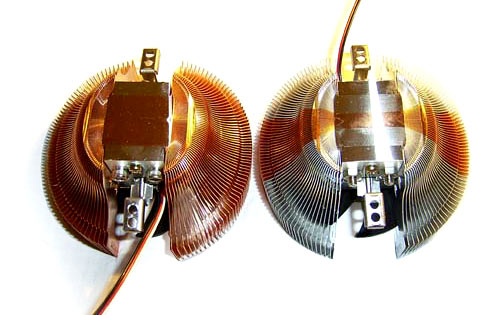

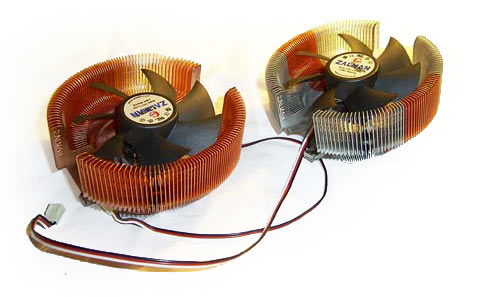

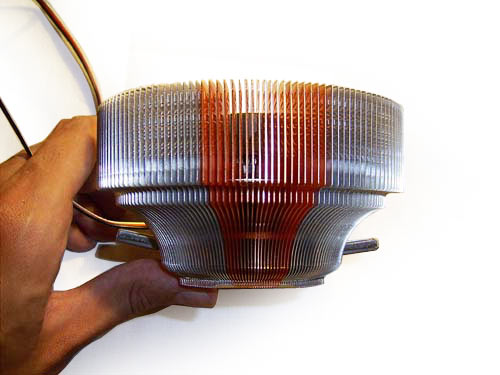

Что касается кулера Zalman 7000A-AlCu, то подробно мы рассмотрим его в следующем сравнительном обзоре кулеров для SocketA. А сейчас приведу несколько фотографий:

Единственное, что стоит отметить - модель AlCu весит значительно меньше: всего 445 гр, что в принципе позволяет переносить системный блок с установленным кулером. А вот для чисто медной модели - переноска компьютера с установленным кулером очень нежелательна. О этом даже написано в руководстве пользователя и на сайте компании.

Там же отдельной строкой выделено что Zalman снимает с себя всякую ответственность за любые повреждения: механические или связанные с разгоном (оверклокингом).

Естественно кулер 7000A-AlCu стоит дешевле чисто медной модели. В результате он обязательно найдет своего покупателя.

Теперь краткие технические характеристики кулера:

• общая площадь поверхности составляет 3170кв. см.
• скорость вращения вентилятора изменяется от 1350RPM до 2500RPM.
• уровень шума изменяется от 20dBa до 25dBa

Для изменения скорости предназначено устройство FanMate1, которое есть в комплекте.
