XFX N780-ISH9
Чипсет	NVIDIA nForce 780i SLI
Процессор	LGA775 Pentium 4 FSB 1066/800/533 МГц Celeron Conroe / Prescott FSB 800/533 МГц Dual-Core Pentium4 Smithfield/Presler Yorkfield, Wolfdale FSB 1333/1066/80 0МГц Quad-Core Kentsfield, Dual-Core Conroe/Allendale HyperThreading
Память	DDR2 400/533/667/800/1066/1200
HDD	1x UltraDMA/133(RAID) 6x SerialATA II (RAID)
Дополнительно	Звук High Definition Audio 10 USB 2.0 2x Gigabit Ethernet LAN 2х IEEE-1394
Цена:	~$270 (Price.Ru)

Мы уже протестировали пару плат на чипсете NVIDIA nForce 780i SLI, но если откровенно, они не произвели четкого и определенного впечатления. С основными функциями никаких затруднений: по возможностям расширения платы соответствуют предыдущим продуктам на чипсете nForce 680i SLI, а в плане поддержки SLI - превосходят их. В частности, все платы на nForce 780i SLI поддерживают 3-way SLI, т.е. позволяют установить в систему три видеокарты NVIDIA и объединить их вычислительные ресурсы.

Неопределенная ситуация возникла только с разгоном. Например, плата Gigabyte с легкостью заработала на частотах более 500 МГц, а ASUS - едва осилила FSB = 400 МГц. В чем проблема? В какой-то мере ответ может дать тест платы референс-дизайна NVIDIA, т.е. платы на чипсете nForce 780i SLI, которая разработана инженерами NVIDIA, и в которой раскрыты все возможности данного чипсета. Такие платы в готовом виде поставляются большому количеству производителей (тем самым экономя им инженерные и финансовые ресурсы), и последним остается только нарисовать коробку, вложить в нее кабели и шлейфы, написать руководство пользователя и придумать цену. Одной из таких плат является XFX N780-ISH9, которую мы сегодня рассмотрим.

Впрочем, не стоит думать, что референс-дизайн - синоним высокого качества. Например, референс-платы на чипсете nForce 680i SLI не работают с процессорами Intel последнего поколения.

Спецификация XFX N780-ISH9

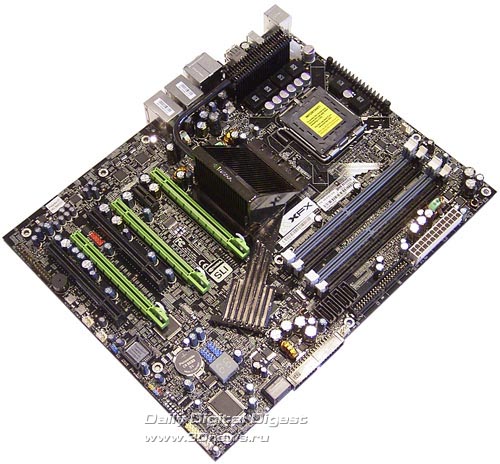

XFX N780-ISH9
Процессор	- Intel Pentium 4 (Prescott (2M)/Gallatin/CedarMill) с частотой шины 1066/800/533 МГц - Двухъядерные Intel Pentium D/EE (Smithfield/Presler) с частотой шины 800/1066 МГц - Intel Celeron-D (Conroe-L, Prescott) с частотой шины 800/533 МГц - Поддержка Intel Core 2 Duo/Quad (Kentsfield (4 ядра), Conroe/Allendale (2 ядра)) с частотой шины 1333/1066/800 МГц - Поддержка Intel Yorkfield, Wolfdale с частотой шины 1333/1066/800 МГц - Разъем Socket LGA775 - Поддержка процессоров с технологией HyperThreading
Чипсет	- Северный мост nForce 780i SLI SPP - Южный мост nForce 570i SLI MCP - Мост PCI Express v2.0 nForce 200 - Связь между мостами: шина HyperTransport (1ГГц)
Системная память	- Четыре 240-контактных слота для DDR-II SDRAM DIMM - Максимальный объем памяти 8 Гб - Возможен двухканальный доступ к памяти - Поддерживается память типа DDR2 400/533/667/800/1066/1200 (EPP) - Индикаторы питания на плате
Графика	- Три слота PCI Express x16 (2х 16 v2.0 + 1х 16 v1.0)
Возможности расширения	- Два 32-битных PCI Bus Master-слота - Один слот PCI Express x1 - Десять портов USB 2.0 (6 встроенных + 4 дополнительных) - Два порта IEEE1394 (Firewire; 1 встроенный + 1 дополнительный) - Встроенный звук High Definition Audio - Два сетевых контроллера Gigabit Ethernet
Возможности для разгона	- Изменение частоты FSB от 100 до 625 МГц; изменение множителя - Изменение напряжения на процессоре, памяти, шине HT, FSB и чипсете(nb, sb, sb aux)
Дисковая подсистема	- Один канал UltraDMA133/100/66/33 Bus Master IDE (с поддержкой до 2 ATAPI-устройств & RAID 0, 1) - Поддержка протокола SerialATA II (6 каналов - nForce 570i SLI, c поддержкой RAID 0,1,5, 0+1 и JBOD) - Поддержка LS-120 / ZIP / ATAPI CD-ROM
BIOS	- 8 MBit Flash ROM - Award Phoenix BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features и Trend Chip Away Virus
Разное	- Один порт для FDD, порты для PS/2-мыши и клавиатуры - Кнопки включения, перезагрузки - Семисегментный индикатор POST - IrDA - STR (Suspend to RAM) - SPDIF Out
Управление питанием	- Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB - 24-контактный разъем питания ATX (ATX-PW) - Дополнительный 8-контактный разъем питания
Мониторинг	- Отслеживание температуры процессора, системы, северного моста, мониторинг напряжений, определение скорости вращения пяти вентиляторов - Технология Dynamic Fan Control
Размер	- ATX форм-фактор, 244x305 мм (9,63" x 12")

Коробка

Все упаковано в довольно внушительную коробку со стильным дизайном:

Внутри пользователь обнаружит еще пару коробок - с комплектаций и с материнской платой:

Комплектация

материнская плата;
CD-диск с ПО и драйверами;
руководство пользователя на английском языке + краткое руководство;
картонка с предупреждением;
аэродинамические шлейфы ATA-133 и FDD;
шесть SerialATA кабелей + три переходника питания (шесть разъемов);
заглушка на заднюю панель корпуса;
планка с четырьмя портами USB 2.0;
планка с одним портом Firewire;
SLI-коннектор, 3-way SLI-коннектор;
дополнительный вентилятор.

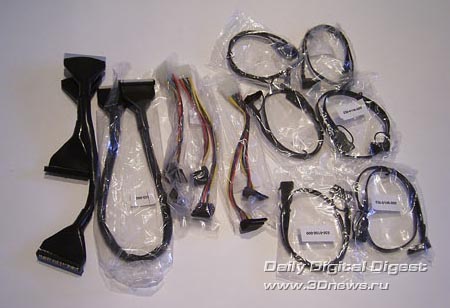

Комплектация платы интересует нас в первую очередь, поскольку это единственное, к чему приложила руки компания XFX. И мы можем сказать, что к содержимому коробки у нас не возникло никаких претензий. Начнем со шлейфов. Кроме обязательных PATA- и FDD-шлейфа (причем они "круглые"), к плате прилагается шесть кабелей SerialATA. Шесть - ровно столько портов SATA установлено на плате. Причем в коробке есть три переходника, каждый из которых имеет по два разъема. Итого - мы можем подключить шесть SATA-устройств, не оглядываясь на блок питания: есть у него соответствующие разъемы или нет.

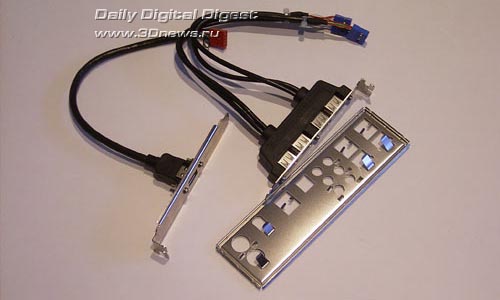

Далее - к плате прилагается две планки: одна с четырьмя портами USB 2.0, другая с портом Firewire. И опять мы видим полное соответствие планок с доп. портами и количеством портов, разведенных непосредственно на плате.

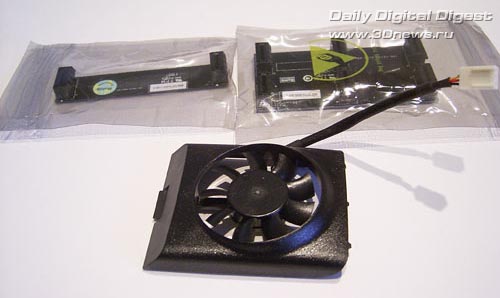

Кроме этого, в коробке есть один мост для SLI, еще один мост для 3-way SLI и дополнительный вентилятор.

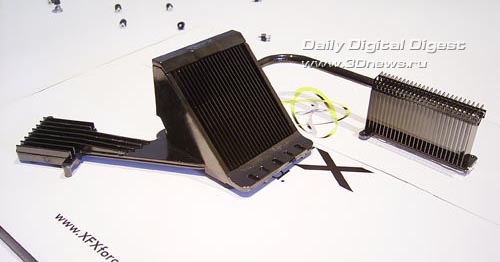

Причем все три компонента являются стандартными. Даже этот вентилятор мы встретим в любой другой референс-плате, поскольку он является элементом стандартной системы охлаждения, которая разработана в NVIDIA.

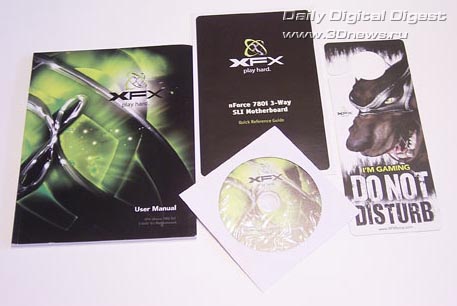

Руководство пользователя очень качественное и подробное.

Также не возникло претензий к краткому руководству пользователя и содержимому CD-диска. Единственным нестандартным компонентом является картонка, которую можно повесить на ручку двери, и на которой написана просьба не беспокоить играющего человека (XFX не чужд британский юмор).

Подводя итоги, мы ставим комплектации платы XFX наивысшую оценку, поскольку внутри коробки есть абсолютно все для установки и настройки платы. Иными словами, покупателю не придется бежать второй раз в магазин за копеечным переходником.
