Обзор материнских плат abit I-N73HD и MSI P6NGM на чипсетах NVIDIA серии GeForce 71хх
Любая из этих плат подойдет в качестве бюджетной платформы для процессоров Intel, однако графическая составляющая чипсета сильно проигрывает конкуренту AMD 780G
| abit I-N73HD | MSI P6NGM |
| Чипсет |
NVIDIA GeForce 7100 |
NVIDIA GeForce 7150 |
| Процессор |
LGA775 Pentium 4 FSB 1333/1066/800/533 МГц
Celeron FSB 800/533 МГц
Dual-Core Pentium4
Core 2 Duo (+ Yorkfield, Wolfdale)
HyperThreading |
LGA775 Pentium 4 FSB 1333/1066/800/533 МГц
Celeron FSB 800/533 МГц
Dual-Core Pentium4
Core 2 Duo (+ Yorkfield, Wolfdale)
HyperThreading |
| Память |
DDR2 533/667/800 |
DDR2 533/667/800 |
| HDD |
1x UltraDMA/100
4x SerialATA II (RAID)
|
1x UltraDMA/100
4x SerialATA II (RAID)
|
| Дополнительно |
2 IEEE-1394a
Звук HDA
10 USB 2.0
Gigabit Ethernet
|
2 IEEE-1394a
Звук HDA
10 USB 2.0
Gigabit Ethernet
|
| Цена: |
~$77(Price.ru) |
n/a |
Выпуск чипсета AMD 780G в значительной мере изменил расклад сил на рынке интегрированных плат. Великолепная функциональность и высокая производительность в 3D-приложениях практически не оставляет шансов конкурентам в секторе продуктов стоимостью ~2000 руб. Поэтому сегодняшний тест плат на чипсетах серии NVIDIA GeForce 71xx, в определенной степени, заинтересует только тех пользователей, которым необходима именно платформа Intel, а не скорость в 3D-приложениях. В частности, мы рассмотрим платы abit I-N73HD на чипсете GeForce 7100 и MSI P6NGM на GeForce 7150.
Особо следует выделить плату MSI, поскольку на PCB P6NGM инженеры компании разработали целую линейку плат: P6NGM-L на связке nForce 7050 + nForce 610i, P6NGM-FD (тут информация неточная: либо GeForce 7050 + nForce 630i, либо GeForce 7100 + nForce 630i) и P6NGM-FIH GeForce 7150 + nForce 630i. Причем отметим, что версия P6NGM-FIH отличается от P6NGM отсутствием контроллера Firewire.
Еще раз напомним спецификации чипсетов серии NVIDIA GeForce 7ххх.
| |
NVIDIA GeForce 7150
NVIDIA nForce 630i |
NVIDIA GeForce 7100
NVIDIA nForce 630i |
NVIDIA GeForce 7050
NVIDIA nForce 630i |
NVIDIA GeForce 7050
NVIDIA nForce 610i |
| Поддержка процессоров |
Семейство Core
Pentium D
Pentium 4
Celeron D |
| Процессорный разъем |
LGA775 |
| Системная шина (макс. офиц. FSB) |
1333 МГц |
1066 МГц |
| Поддержка памяти |
DDR2 800 |
DDR2 800 |
DDR2 667 |
DDR2 667 |
| Поддержка DirectX 9.0 с шейдрами 3.0 |
Есть |
| Встроенная поддержка HDMI |
Есть |
Есть |
Нет |
Нет |
| Поддержка HDCP |
Есть |
Есть |
Есть |
Нет |
| Поддежка DVI |
Есть |
Есть |
Есть |
Нет |
| Частота графического ядра |
630 МГц |
600 МГц |
500 МГц |
500 МГц |
| Поддержка PCI-Express |
1x16
2x1 |
| Звук |
High-Definition Audio |
| Количество каналов SATA II/PATA |
4/1 |
| Поддержка RAID |
0,1,0+1,5 |
0,1,0+1,5 |
0,1,0+1,5 |
0,1 |
| Поддержка технологии NVIDIA MediaShield |
Есть |
| Поддежка Ethernet |
10/100/1000 |
10/100/1000 |
10/100/1000 |
10/100 |
| Количество портов USB |
10 |
10 |
10 |
8 |
Спецификации

| |

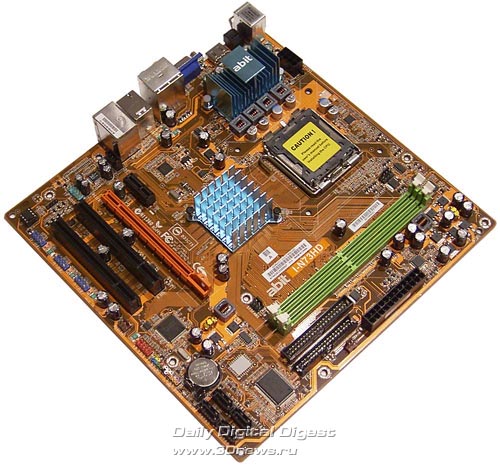

abit I-N73HD |

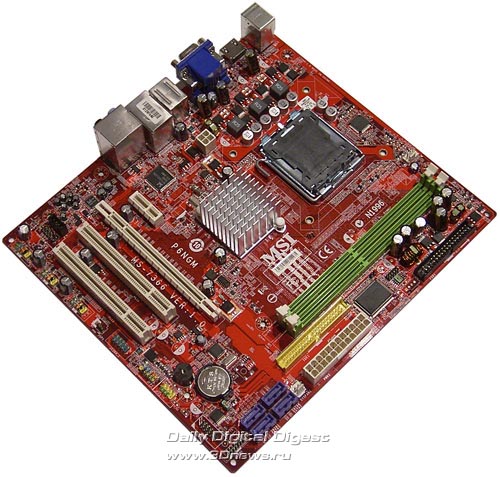

MSI P6NGM |
| Процессор |
- Intel Pentium 4 (Prescott (2M)/Gallatin/CedarMill) с частотой шины 1066/800/533 МГц
- Двухъядерные Intel Pentium D / EE (Smithfield/Presler) с частотой шины 800/1066 МГц
- Intel Celeron с частотой шины 533/800 МГц
- Поддержка Intel Core 2 Duo (+ Yorkfield, Wolfdale)
- Разъем Socket LGA775
- Поддержка процессоров с технологией HyperThreading |
| Чипсет |
- NVIDIA GeForce 7100 + nForce 630i
|
- NVIDIA GeForce 7150 + nForce 630i
|
| Системная память |
- Два 240-контактных слота для DDR2 SDRAM DIMM
- Максимальный объем памяти 4 Гб
- Поддерживается память типа DDR2 533/667/800
- Индикатор питания |
- Два 240-контактных слота для DDR2 SDRAM DIMM
- Максимальный объем памяти 4 Гб
- Поддерживается память типа DDR2 533/667/800
|
| Графика |
- Встроенное графическое ядро GeForce 7100
- Один слот PCI Express x16 |
- Встроенное графическое ядро GeForce 7150
- Один слот PCI Express x16 |
| Возможности расширения |
- Два 32-битных PCI Bus Master-слота
- Один слот PCI Express x1
- Десять портов USB 2.0 (4 встроенных + 6 дополнительных)
- Два порта IEEE1394 (Firewire; 1 встроенный + 1 доп.)
- Встроенный звук High Definition Audio 7.1
- Сетевой контроллер Gigabit Ethernet
|
| Возможности для разгона |
- Изменение частоты FSB от 100 до 625 МГц с шагом 1 МГц; изменение множителя
- Изменение напряжения на процессоре, памяти, северном мосту и FSB
|
- Изменение частоты FSB от 100 до 625 МГц с шагом 1 МГц; изменение множителя
- Изменение напряжения на памяти
|
| Дисковая подсистема |
- Один канал UltraDMA100/66/33 Bus Master IDE (nForce 630i; с поддержкой до двух ATAPI-устройств)
- Поддержка протокола SerialATA II (4 канала - nForce 630i; поддержка RAID 0, 1, 0+1, 5)
- Поддержка LS-120 / ZIP / ATAPI CD-ROM |
| BIOS |
- 4 Мбит Flash ROM
- Award BIOS Phoenix с поддержкой Enhanced ACPI, DMI, Green, PnP Features и Trend Chip Away Virus
|
- 4 Мбит Flash ROM
- AMI BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features
|
| Разное |
- Порты для PS/2 мыши и клавиатуры
- STR (Suspend to RAM)
- SPDIF Out
- Индикатор питания
|
- Один последовательный порт, порты для PS/2 мыши
и клавиатуры
- STR (Suspend to RAM)
- SPDIF Out
|
| Управление питанием |
- Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB
- Основной 24-контактный разъем питания ATX
- Дополнительный 8-контактный разъем питания
|
- Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB
- Основной 24-контактный разъем питания ATX
- Дополнительный 4-контактный разъем питания
|
| Мониторинг |
- Отслеживание температуры процессора, системы и PWM, напряжений,
скорости вращения четырех вентиляторов
- Технология FanEQ |
- Отслеживание температуры процессора, системы, напряжений,
скорости вращения двух вентиляторов
- Технология Smart Fan |
| Размер |
- micro-ATX форм-фактор, 244x244 мм (9,63" x 9,63") |
- micro-ATX форм-фактор, 245x220 мм (9,63" x 8,64") |
Коробки
Комплектация

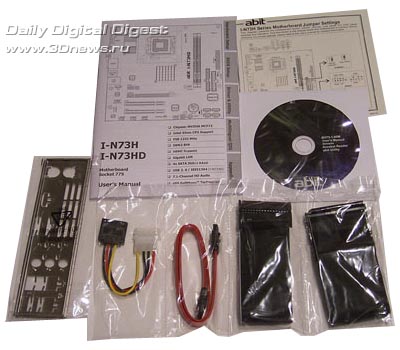

- материнская плата;
- руководство пользователя на английском языке;
- CD диск с ПО и драйверами;
- один ATA133-шлейф + FDD-шлейф;
- один кабель SerialATA + переходник питания (один разъем);
- заглушка на заднюю панель корпуса;
- наклейка со схемой компонентов.
|

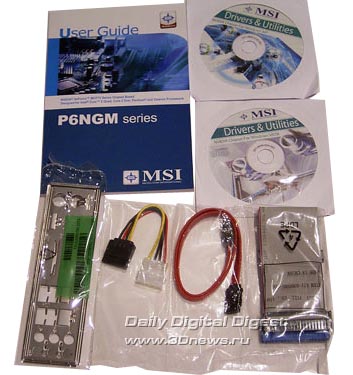

- материнская плата;
- руководство пользователя на английском языке;
- CD диск с ПО и драйверами для Windows XP + такой же для MS Vista;
- один ATA133-шлейф;
- один кабель SerialATA + переходник питания (один разъем);
- заглушка на заднюю панель корпуса.
|
Комплектация обеих плат практически одинакова.
Различия заключаются в том, что у платы abit есть FDD-шлейф, а также наклейка с расположением разъемов
и перемычек. А у платы MSI вместо одного CD-диска - два: один для операционной системы Windows XP, другой для Vista.
В целом, претензий к комплектациям плат у нас не возникло, поскольку они соответствуют уровню бюджетных продуктов.
