Elitegroup A790GXM-A на чипсете AMD 790GX

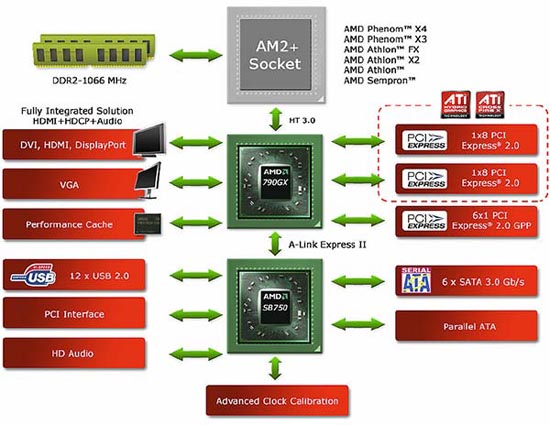

Чипсет AMD 790GX

Спустя некоторое время после выпуска очень удачного чипсета 780G, компания AMD выпускает более совершенный 790GX. Причем, с определенной точки зрения, 790GX можно рассматривать как "улучшенный" 780G. "Улучшение" осуществлялось по двум направлениям.

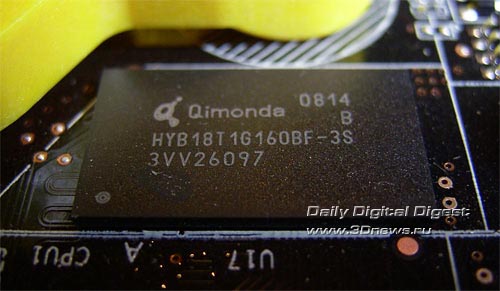

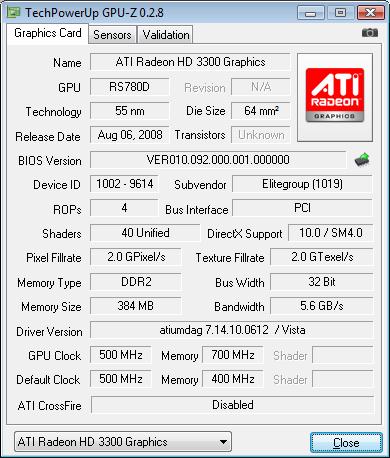

Во-первых, довольно быстрое встроенное графическое ядро (на основе RV610) стало еще быстрее: увеличена частота ядра с 500 МГц до 700 МГц. Остальные параметры остались без изменений: 40 потоковых процессоров, 16-битный контроллер графической памяти, поддержка DirectX/OpenGL (10.1/2.1), поддержка интерфейсов DisplayPort, HDMI, DVI, VGA, а также встроенное ядро UVD для аппаратного ускорения воспроизведения HD-контента. Однако увеличение частоты дало возможность маркетологам AMD назвать видеоядро Radeon HD3300 (на 780G - Radeon HD3200). Дополнительный прирост производительности был получен за счет установки на материнскую плату видеопамяти по технологии SidePort. Схожую технологию поддерживает 780G (Display Cache), но продукты на этом чипсете позиционируются как более дешевые, и интегрированной памяти, как правило, не имеют.

Как и 780G, новый чипсет поддерживает технологии Hybrid CrossFireX (совместная работа внешних видеокарт и интегрированного видеоядра), Hybrid Power (экономия энергии путем отключения внешних видеокарт), а также SurroundView (подключение до шести мониторов).

Во-вторых, новый северный мост поддерживает 26 линий шины PCI Express v2.0 и позволяет организовать два слота PEG с 8 линиями шины на каждый. Таким образом, продукты на 790GX поддерживают технологию CrossFire и позволяют установить две видеокарты. Нужно отметить, что такое же количество линий PCI-E поддерживал и 780G, но в его случае инженерам необходимо было решить технические сложности для организации двух слотов с симметричным распределением линий шины. А поскольку конечные платы позиционировались как бюджетные, то никто этим не занимался.

Что касается южных мостов, то северный мост 790GX совместим как с SB700, так и с новейшим SB750 (о нем мы не раз рассказывали).

Спецификация Elitegroup A790GXM-A

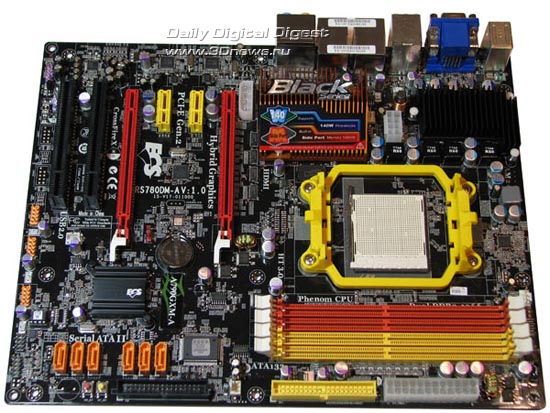

Плата Elitegroup A790GXM-A

К дизайну PCB претензий нет, поскольку первая PCI-Express видеокарта не блокирует защелки DIMM.

Кроме этого отметим, что основной 24-контактный разъем питания установлен на нижнем краю платы, а дополнительный 8-контактный (сохранена обратная совместимость с БП с 4-контактным кабелем) - около преобразователя питания. Также на плате установлен дополнительный 4-контактный разъем питания типа Molex.

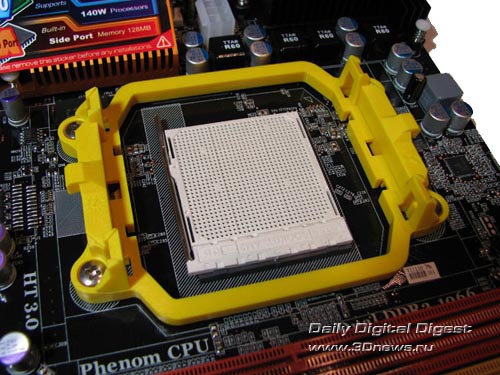

Рядом с процессорным разъемом установлен 4-контактный разъем CPU_FAN1 для подключения процессорного кулера.

Кроме него, на плате установлено еще два 3-контактных разъема: SYS_FAN1 - около преобразователя питания и PWR_FAN1 - около слотов DIMM.

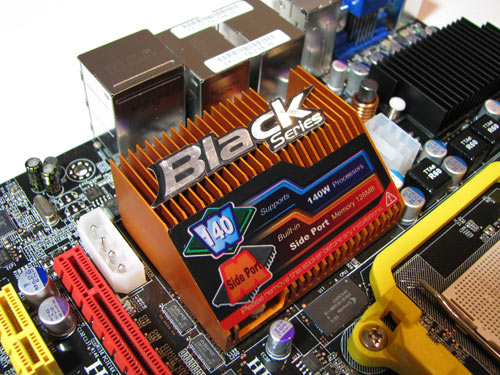

На северном мосту установлен довольно большой радиатор с логотипом серии Black.

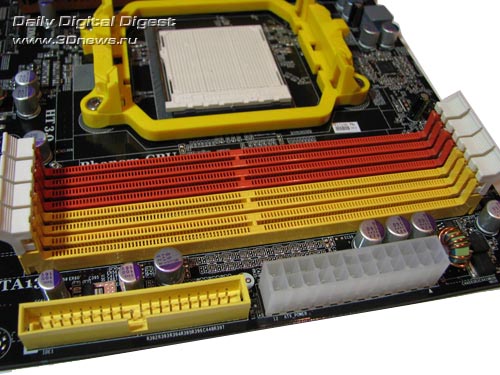

Далее - на плате установлено четыре слота DIMM, а максимальный объем памяти равен 16 Гб. Тут же отметим, что частота DDR2-1066 поддерживается только процессорами AM2+.

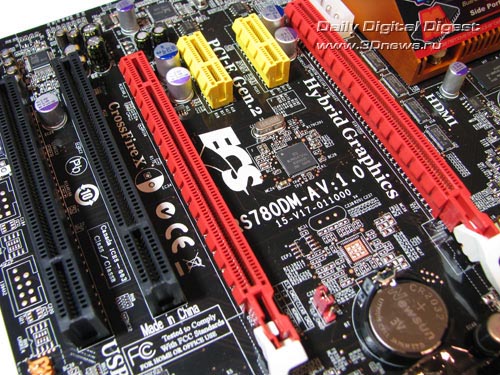

Что касается возможностей расширения, то на плате установлена пара слотов PCI Express х16, а также по два слота PCI Express x1 и PCI.

Возможности расширения

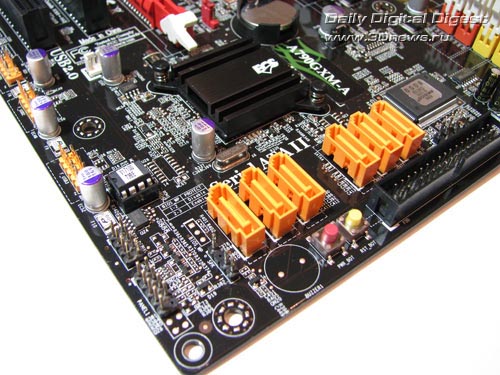

Плата Elitegroup A790GXM-A поддерживает 6 каналов SerialATA-II, благодаря южному мосту SB750. Соответствующие разъемы расположены около "южного моста".

На плате установлена пара гигабитных сетевых контроллеров RTL 8111C. Плата поддерживает 12 портов последовательной шины USB 2.0, шесть из которых расположены на задней панели, а еще шесть подключаются при помощи планок. И последнее, на чем мы остановимся, - это встроенный звук High Definition Audio. В качестве кодека используется чип ALC888S, который поддерживает выход на восемь каналов.

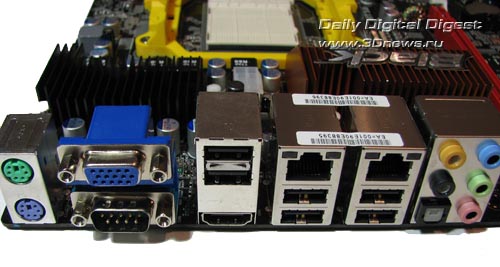

Задняя панель платы имеет следующий вид:

Обратите внимание, что ECS оставила порты PS/2 для мышки и клавиатуры, а также один COM-порт. А вместо LPT и второго COM-порта инженеры установили разъем VGA и блок с парой портов USB 2.0 и одним HDMI.

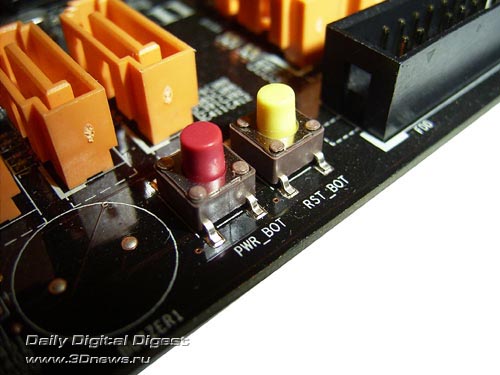

Отметим, что на плате установлены кнопки запуска и перезагрузки системы:

Теперь поговорим о настройках BIOS.
