ASUS M3N-H/HDMI на чипсете NVIDIA GeForce 8300

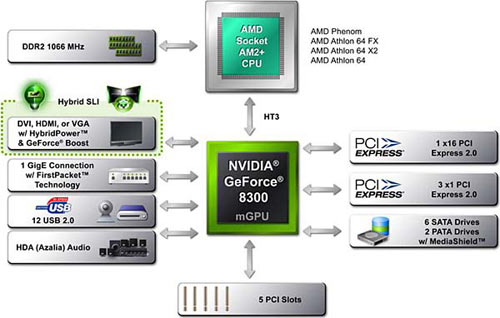

Об интегрированных чипсетах NVIDIA серии GeForce 8ххх мы уже писали в обзоре материнской платы ECS GF8200A. Поэтому в обзоре платы ASUS M3N-H/HDMI мы затронем только основные отличия чипсета GeForce 8300 от моделей 8200 и 8100.

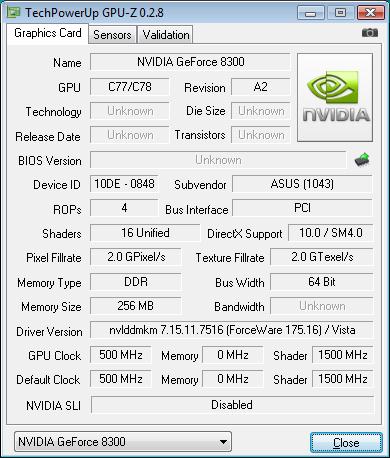

Итак, характерной особенностью чипсета GeForce 8300 является одноименное встроенное графическое ядро, которое имеет частоту 500 МГц и частоту шейдерного блока 1500 МГц. У ядра GeForce 8200 частота ядра такая же, а частота шейдерного блока ниже - 1200 МГц.

Также отметим наличие отдельного блока аппаратного декодирования HD-видео и возможность одновременного вывода изображения по цифровому и аналоговому каналу.

Спецификация ASUS M3N-H/HDMI

Коробка

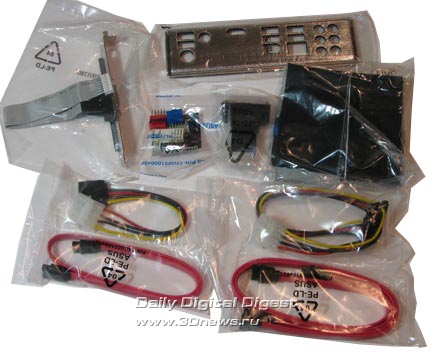

Комплектация

• материнская плата;
• руководство пользователя на английском языке;
• DVD-диск с ПО и драйверами;
• ParallelATA и FDD-шлейфы;
• два кабеля SerialATA + два переходника питания;
• заглушка на заднюю панель корпуса;
• переходник HDMI=>DVI;
• планка с VGA-выходом;
• набор дополнительных коннекторов.

Комплектация платы соответствует уровню платы и включает только стандартные компоненты.

Отметим, что планка с VGA-выходом и переходник HDMI=>DVI редко встречаются в других платах, но для ASUS M3N-H/HDMI это необходимые компоненты, поскольку из встроенных видеовыходов на этой плате есть только HDMI.

К руководству пользователя и содержимому DVD-диска никаких претензий не возникло. Итоговая оценка за комплектацию - "4+".

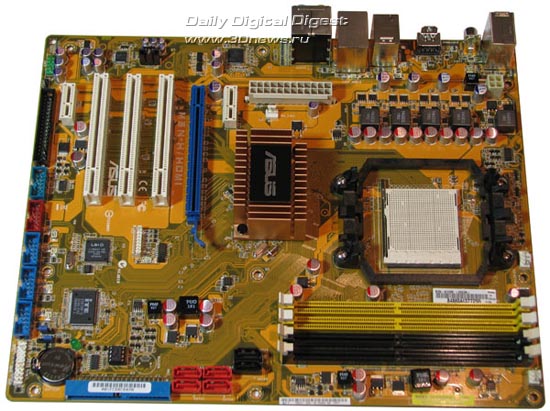

Плата ASUS M3N-H/HDMI

У дизайна платы есть только одна неприятная особенность - неудобное расположение основного разъема питания. В результате подключать кабели довольно неудобно. К тому же, непонятны причины такого технического решения, поскольку плата имеет полноразмерный форм-фактор, и наличие свободного места дает большую свободу инженерам.

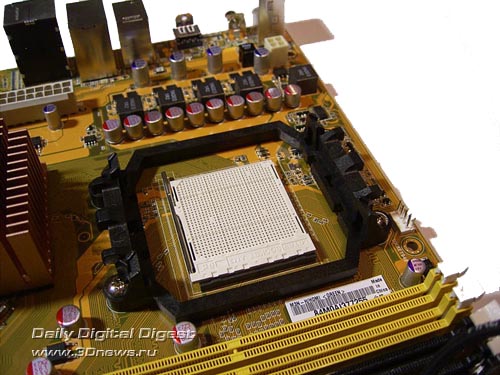

Рядом с процессорным разъемом установлен 4-контактный разъем CPU_FAN для соответствующего кулера.

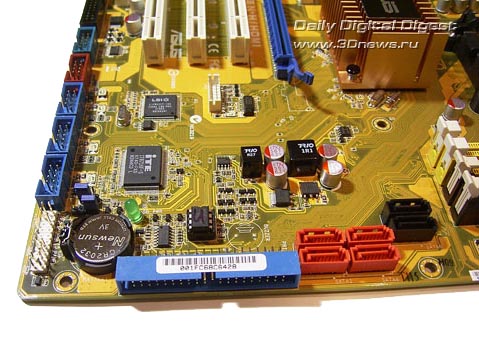

Кроме него на плате установлена еще пара 3-контактных разъемов: PWR_FAN - в нижнем правом углу и CHA_FAN1 - около основного разъема питания.

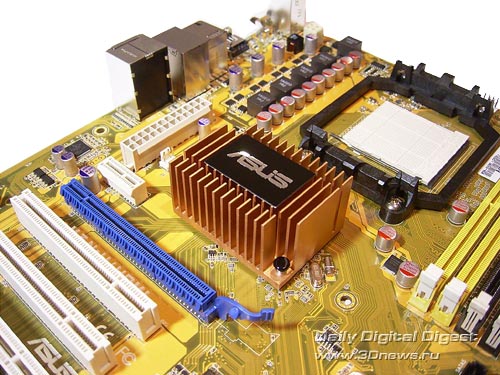

На чипсете установлен радиатор средних размеров:

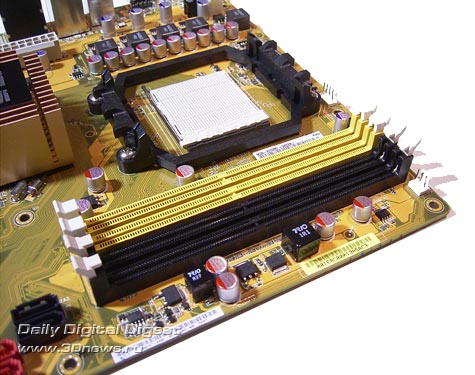

Под чипсетом установлено четыре 240-контактных слота DIMM для модулей памяти DDR2; максимальный поддерживаемый объем равен 8 Гб.

Отметим, что плата поддерживает память стандарта DDR2-533/667/800 с любым процессором, а поддержка частоты DDR2-1067 возможна только с процессорами AM2+.

Возможности расширения

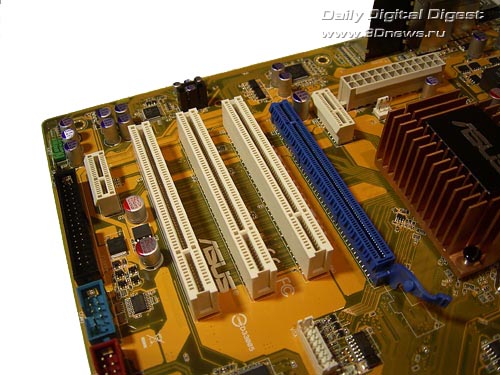

На плате установлен один слот PCI Express x16, который предназначен для видеокарт.

Кроме него на ASUS M3N-H/HDMI установлено еще три "обычных" PCI-слота, а также пара слотов PCI Express x1. Благодаря чипсету GeForce 8300, плата поддерживает шесть портов SerialATA II с поддержкой RAID-массивов уровня 0, 1, 0+1, 5.

Кроме того, чипсет обеспечивает поддержку одного канала ParallelATA и 12 портов USB 2.0. Порты USB реализованы в полном объеме: шесть расположено на задней панели, а еще шесть подключаются при помощи планок (нет в комплекте). Плата поддерживает еще один вид последовательной шины. Речь идет о паре портов FireWire, которые реализованы благодаря дополнительному чипу LSI FW322 (один на задней панели, другой - через планку). Плата ASUS M3N-H/HDMI имеет восьмиканальный звук Intel High Definition Audio, а в качестве кодека используется чип RealTek ALC 1200. Теперь - пара слов о сети: на плате установлен высокоскоростной сетевой контроллер Atheros F1 (Gigabit Ethernet), подключенный к шине PCI Express (x1).

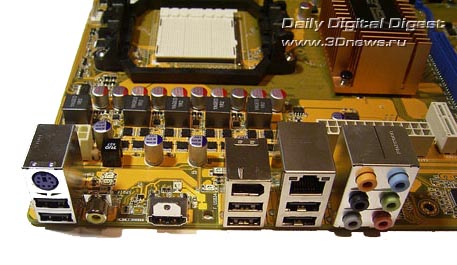

Задняя панель платы имеет следующую конфигурацию:

Инженеры ASUS отказались от размещения COM- и LPT-портов, PS/2-выхода для мышки, а также стандартных видеовыходов (VGA и DVI). Вместо этого на плате установлен HDMI-выход, а для подключения монитора по VGA или DVI нужно воспользоваться планкой или переходником (и то и другое есть в комплекте). А вот планки с COM-портом нет (есть поддержка одного порта), как и планок с портами USB и FireWire.

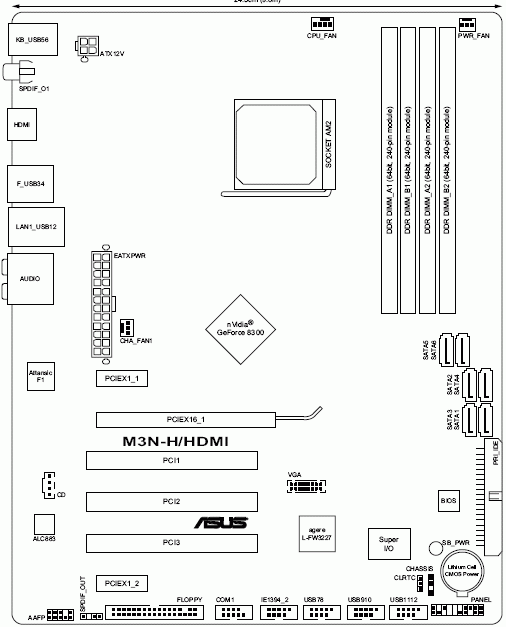

Традиционная схема платы:

Теперь поговорим о настройках BIOS.
