Материнская плата ASUS M4A78T-E на чипсете AMD 790GX

Итак, мы получили первую материнскую плату с процессорным разъемом AM3. Это означает, что плату можно использовать исключительно с процессорами Phenom II AM3. Что касается оперативной памяти, то тут не все так однозначно. Без сомнения, основным типом памяти для платформы AM3 будет память стандарта DDR3, однако некоторые производители представили продукты с поддержкой DDR2. Кроме того, есть информация о грядущем появлении гибридных материнских плат с поддержкой как DDR3, так и DDR2. Подобную свободу разработчики получили благодаря универсальному контроллеру памяти процессоров Phenom II AM3. Впрочем, главное достоинство новых процессоров AMD заключается в другом - они быстрее своих предшественников! Недавно мы определили, насколько новый трехъядерный Phenom II быстрее Phenom I в системе с дискретной видеокартой. А в этом обзоре мы выясним, какую прибавку производительности дает новый процессор в системе с интегрированной графикой. И в этом нам поможет материнская плата ASUS M4A78T-E на чипсете AMD 790GX.

Спецификация ASUS M4A78T-E

Коробка

Плата упакована в стандартную коробку с фирменным дизайном ASUS:

Комплектация

• материнская плата;
• DVD-диск с ПО и драйверами;
• руководство пользователя на английском языке + краткое руководство по функции Q-Button;
• один ATA133-шлейф;
• четыре SerialATA-кабеля;
• набор дополнительных коннекторов Q-Connector;
• заглушка на заднюю панель корпуса.

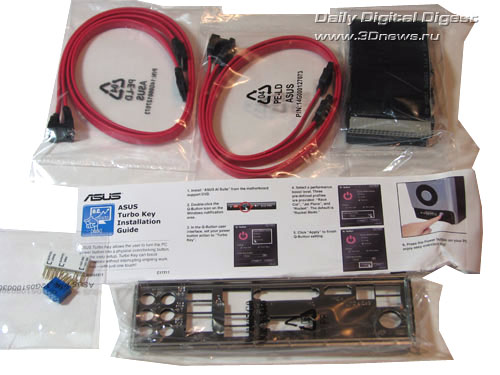

Комплектация платы содержит только стандартные компоненты:

Среди них полностью отсутствуют переходники питания для SerialATA-устройств, что несколько снижает общую оценку за комплектацию.

К руководству пользователя у нас претензий не возникло, как и к содержимому DVD-диска. Кстати, на последнем, помимо драйверов и фирменных утилит, присутствуют также антивирус Norton Internet Security 2008, Ulead Burn.Now, Corel MediaOne Starter, Ulead PhotoImpact 12 SE, а также WinZip 11.

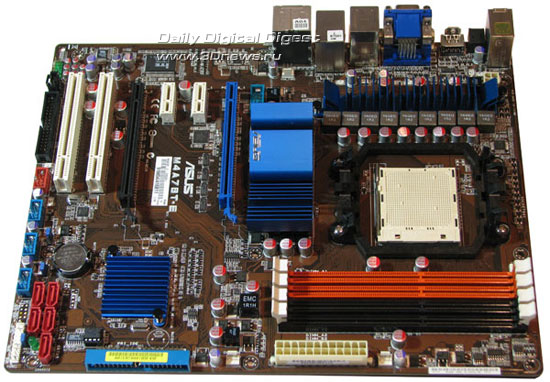

Плата ASUS M4A78T-E

Дизайн PCB довольно удачный и не имеет наиболее распространенных проблем, связанных с блокировкой слотов DIMM, или неудобного расположения разъемов питания.

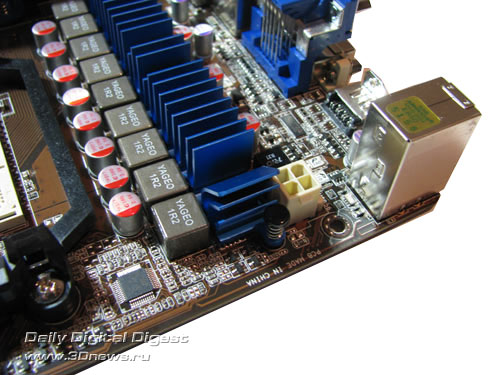

На плате установлено два разъема питания: основной 24-контактный - на нижнем краю платы и дополнительный 4-контактный - на правом краю платы.

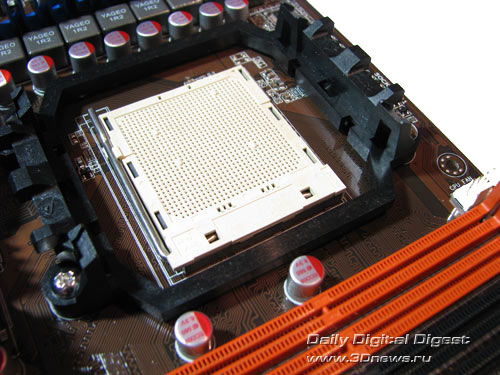

Рядом с процессорным разъемом установлен 4-контактный разъем CPU_FAN для подключения процессорного кулера.

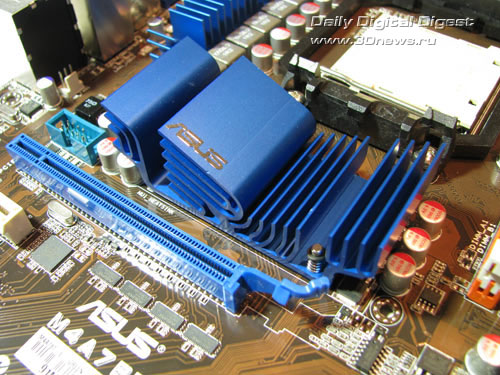

Кроме него, на плате установлено еще три 3-контактных разъема - CHA_FAN1 - около задней панели, CHA_FAN2 и PWR_FAN - на нижнем краю. Впрочем, ни один из этих разъемов не используется, поскольку на плате установлена полностью пассивная система охлаждения, которая включает радиаторы на "северном" и "южном мостах", а также радиатор на преобразователе питания.

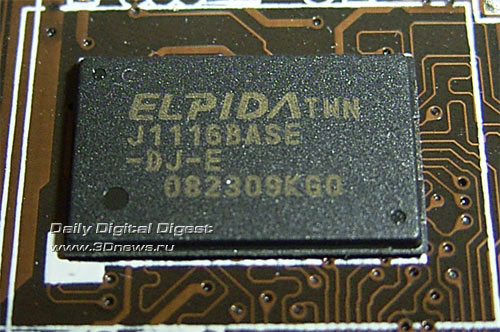

Отметим, что плата относится к недорогой серии, которая не подразумевает использование тепловых трубок. Однако ASUS M4A78T-E и не настолько дешевая, чтобы разработчики отказались от встроенной графической памяти DDR3-1333. Соответствующий чип объемом 128 Мб произведен компанией Elpida и расположен около "северного моста":

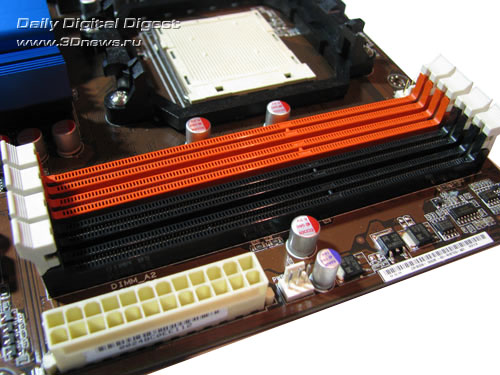

На плате установлено четыре слота DIMM, а максимальный объем памяти равен 16 Гб.

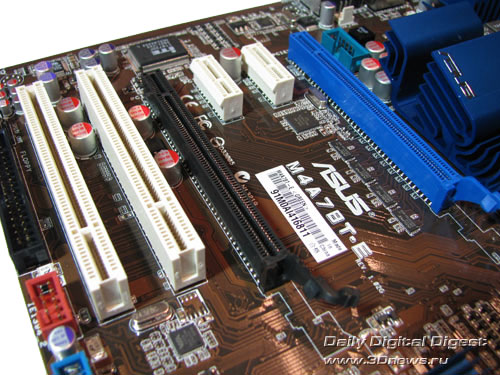

Что касается возможностей расширения, то на плате установлено два слота PCI Express х16, два слота PCI Express х1, а также два слота PCI.

Отметим, что на синий PEG слот выделяется 16 линий шины PCI Express, а на черный - только восемь линий.

Возможности расширения

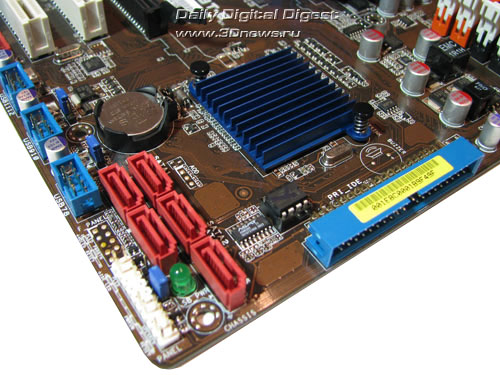

Плата ASUS M4A78T-E, благодаря "южному мосту" SB750, поддерживает шесть каналов SerialATA-II. Пять соответствующих разъемов расположены около "южного моста", а шестой выведен на заднюю панель платы.

Кроме того, плата поддерживает один канал ParallelATA, что в итоге позволяет подключить восемь жестких дисков (6 SATA + 2 PATA).

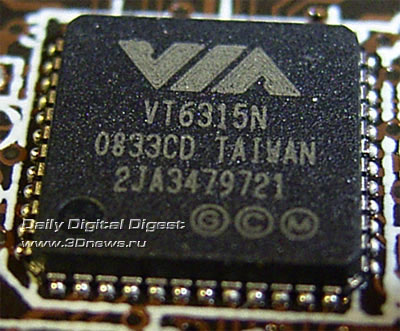

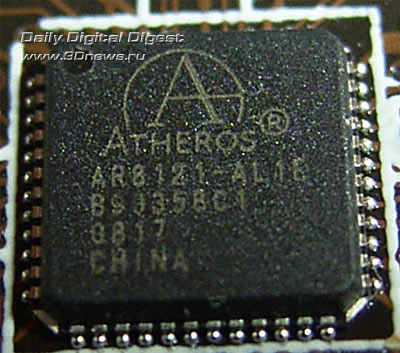

На плате установлен гигабитный сетевой контроллер Atheros L1E, а также контроллер последовательной шины FireWire, VT6315N, производства компании VIA. Причем один порт IEEE1394 расположен на задней панели, а другой подключается при помощи планки (нет в комплекте).

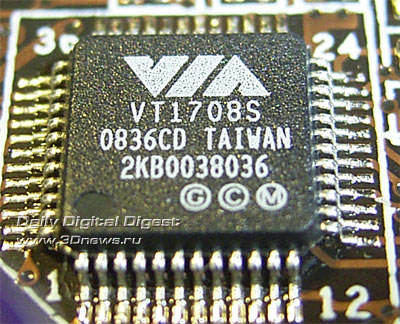

Плата поддерживает 12 портов последовательной шины USB 2.0, шесть из которых расположены на задней панели, а еще шесть подключаются при помощи планок (отсутствуют в комплекте). И последнее, на чем мы остановимся - это встроенный звук High Definition Audio. В качестве кодека используется чип VIA VT1708S, который поддерживает выход на восемь каналов.

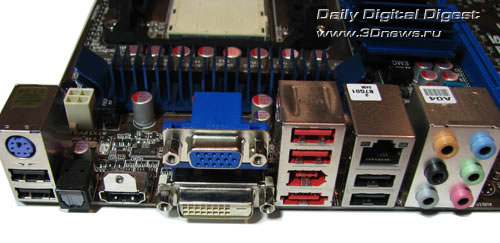

Задняя панель платы имеет следующий вид:

Вы можете заметить полное отсутствие LPT- и COM-портов (один COM-порт реализован через планку; нет в комплекте). На их месте расположен оптический выход SP-DIF, а также видеовыходы HDMI, DVI и VGA. Кроме того, функциональность панели расширяет блок из двух портов USB 2.0, одного порта SATA II и порта FireWire.

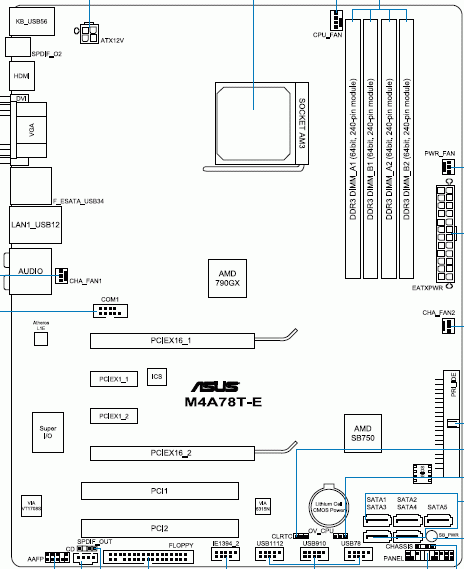

Традиционная схема платы:

На плате присутствуют две перемычки. В левом нижнем углу - CLRTC, для сброса настроек CMOS, здесь же - OV_CPU, для расширения диапазона установки Vcore с 1,7 В до 1,9 В.

Теперь поговорим о настройках BIOS.
