Обзор материнской платы ASRock X58 Deluxe на чипсете Intel X58

Как только мы получили плату ASRock X58 Deluxe, то практически сразу обратили внимание на удивительное сходство дизайна PCB этого продукта с платой ASRock X58 SuperComputer. В частности, на расстоянии вытянутой руки обе платы выглядят совершенно одинаково, но розничная цена версии Deluxe примерно на $50 ниже. В чем же дело? На этот вопрос мы и попытаемся ответить в рамках данного обзора.

Спецификация ASRock X58 Deluxe

Коробка

Коробка с платой ASRock X58 Deluxe довольно солидная, с голографическим покрытием и имеет ручку для переноски:

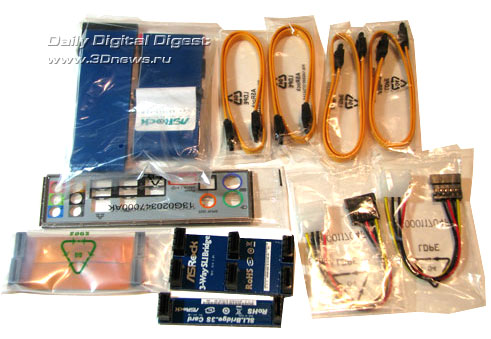

Комплектация

• материнская плата;
• руководство пользователя;
• CD-диск с ПО и драйверами;
• один ATA133-шлейф, FDD-шлейф;
• четыре кабеля SerialATA + два переходника питания (два разъема);
• заглушка на заднюю панель корпуса;
• два моста SLI;
• два моста CrossFire.

Комплектация данной платы несколько скромнее, чем у ASRock X58 SuperComputer, но при этом цена на версию Deluxe значительно ниже. Поэтому ее итоговая оценка за комплектацию - выше!

В частности, сокращено количество кабелей SerialATA (с шести до четырех), а также количество мостов SLI (с трех до двух). Последнее несколько ограничивает свободу пользователя по конфигурации многоядерной видеоподсистемы.

Руководство пользователя произвело неоднозначное впечатление. Книжка довольно толстая (более 200 страниц), но информации мало, поскольку все продублировано на девяти языках, включая русский. Кроме этого, отсутствует описание функций BIOS, а также фирменных утилит ASRock. Кстати, утилиты и драйверы записаны на CD-диске, на котором также находится антивирусный пакет McAfee.

Плата ASRock X58 Deluxe

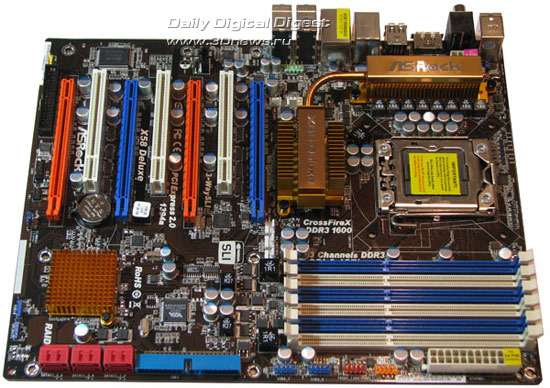

Главной особенностью платы ASRock X58 Deluxe является наличие четырех слотов PEG (PCI Express x16).

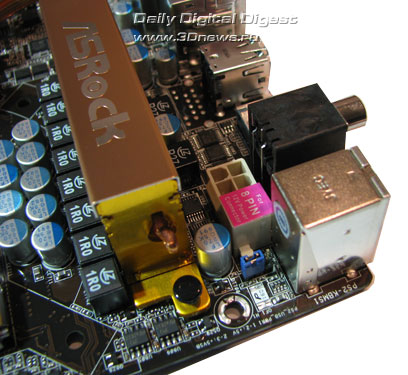

Разъемы питания установлены удобно, по краям платы: основной 24-контактный - на нижнем краю, а дополнительный 8-контактный - в правом верхнем углу. Причем последний допускает подключение 4-жильного кабеля.

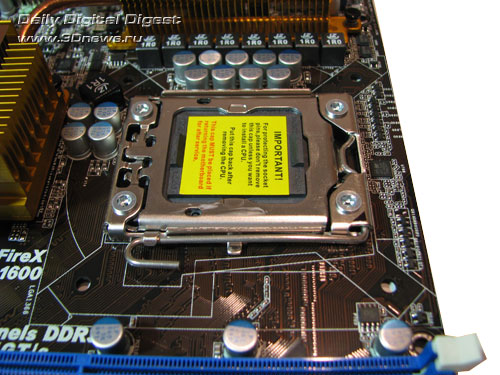

Отметим, что дизайн PCB не имеет проблемы с блокировкой видеокартой защелок слотов DIMM. Рядом с процессорным разъемом установлен 4-контактный разъем CPU_FAN (около "северного моста") для соответствующего кулера.

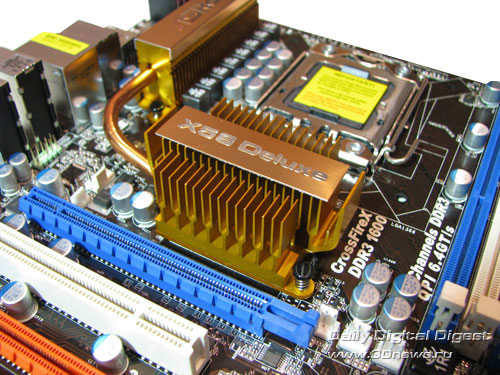

Остальные четыре разъема для вентиляторов 3-контактные и установлены около "северного моста". На "северном мосту" установлен средних размеров радиатор, который соединен с радиатором на модуле питания при помощи тепловой трубки.

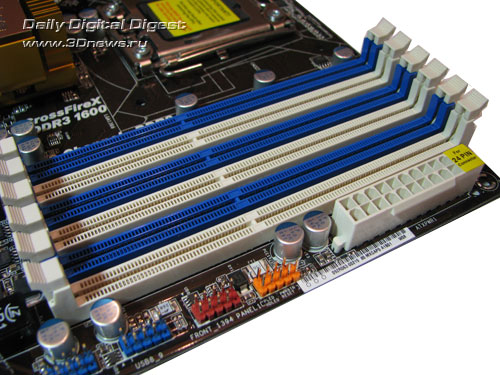

Под "северным мостом" установлено шесть 240-контактных слотов DIMM для модулей памяти DDR3. Они разбиты на три группы по два слота, с чередованием цветов. В результате, чтобы задействовать трехканальный режим нужно установить модули памяти в слоты одного цвета (вариант с тремя модулями).

Отметим, что плата поддерживает память стандарта DDR3-800/1066 (выше - только при разгоне), а максимальный общий объем памяти равен 24 Гб.

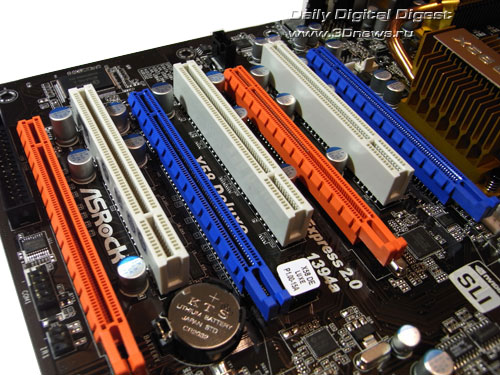

На плате установлено четыре слота PCI Express Graphics, которые предназначены для видеокарт.

Причем на синие слоты выделяются либо 16, либо восемь линий шины PCI Express; на оранжевые - либо восемь, либо слоты не используются. Кроме этого, на плате установлено еще три слота PCI.

Возможности расширения

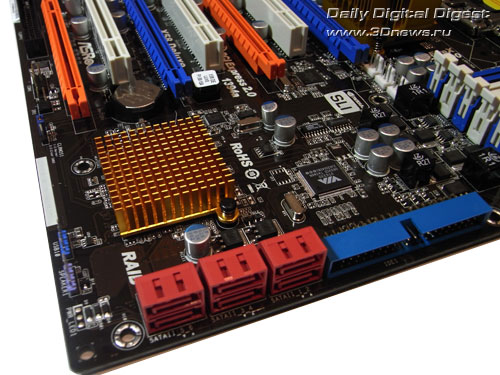

На плате ASRock X58 Deluxe установлен "южный мост" ICH10R, с радиатором. В результате, плата поддерживает шесть портов SerialATA II, и позволяет объединить диски в RAID-массивы уровня 0, 1, 5 и 10. Порты окрашены в красный цвет и ориентированы параллельно плоскости платы.

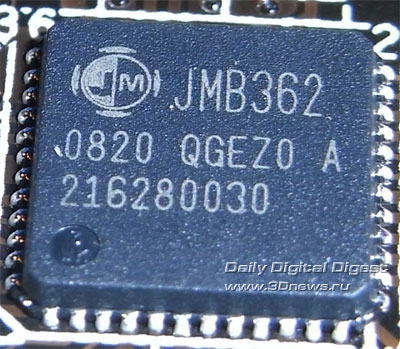

Кроме того, на плате установлен контроллер JMB362, который поддерживает два канала SerialATA II.

Однако инженеры ASRock реализовали только один канал, соответствующий порт выведен на заднюю панель платы. Причем конструктивное исполнение данного разъема является электрически и физически совместимым с интерфейсом USB. Таким образом, данный разъем можно использовать как для подключения SATA-, так и для подключения USB-устройств. Отметим, что плата поддерживает интерфейсы ParallelATA и FDD, причем первый реализован при помощи контроллера VIA VT6330. Этот чип является комбинированным и помимо PATA обеспечивает поддержку еще двух портов FireWire. Один из этих портов выведен на заднюю панель платы, а другой реализован при помощи планки (нет в комплекте).

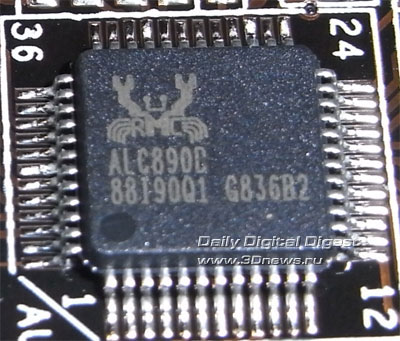

На плате установлено двенадцать портов USB 2.0: семь расположены на задней панели, а еще пять подключаются при помощи планок (нет в комплекте). Плата ASRock X58 Deluxe имеет восьмиканальный звук High Definition Audio, а в качестве кодека используется чип ALC 890С.

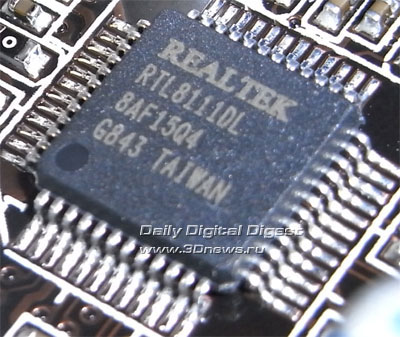

На плате установлен высокоскоростной сетевой контроллер Realtek RTL8111DL (Gigabit Ethernet), подключенный к шине PCI Express (x1).

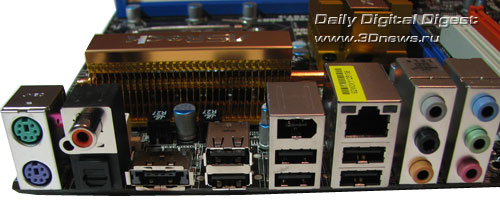

Задняя панель платы имеет следующую конфигурацию:

Инженеры ASRock полностью отказались от размещения на панели устаревших LPT- и COM-портов. Впрочем, один COM-порт реализован при помощи планки, которой нет в комплекте.

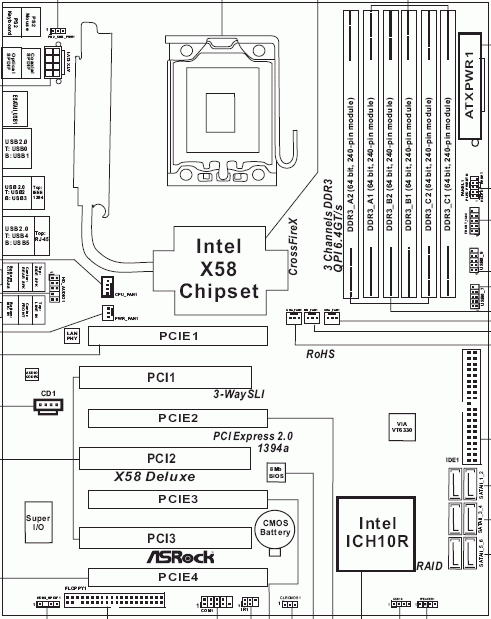

Традиционная схема компонентов:

Теперь поговорим о настройках BIOS.
