Материнская плата Zotac IONITX-A-E на чипсете NVIDIA ION / Материнские платы

Несколько недель назад мы протестировали материнскую плату Manli ION-ITX-WiFi на чипсете NVIDIA ION со встроенным процессором Intel Atom 330. Этот продукт получил высокую оценку за счет очень удачного чипсета, а также благодаря наличию в комплекте бесшумного блока питания. Сегодня мы протестируем точно такую же плату, которая продается под маркой Zotac и называется IONITX-A-E. Обе платы похожи друг на друга как две капли воды, причем это справедливо начиная с дизайна PCB и заканчивая функциями BIOS. Впрочем, пару отличий мы все же обнаружили.

⇡#Cпецификации платы Zotac IONITX-A-E

Zotac IONITX-A-E
Процессор	- Intel Atom 330 (Diamondville)
Чипсет	- NVIDIA ION
Системная память	- Два 240-контактных слота для DDR-II SDRAM DIMM - Максимальный объем памяти 4 Гб - Поддерживается память типа DDR2 667/800 - Возможен двухканальный доступ
Графика	- Встроенное графическое ядро GeForce 9300
Возможности расширения	- Один слот Mini PCI Express - Десять портов USB 2.0 (6 встроенных + 4 дополнительных) - Встроенный звук High Definition Audio 5.1 - Сетевой контроллер Gigabit Ethernet
Возможности для разгона	- Изменение частоты FSB от 100 до 625 МГц - Изменение напряжения на памяти и процессоре
Дисковая подсистема	- Поддержка протокола SerialATA II (4 канала - NVIDIA ION)
BIOS	- 4 MBit Flash ROM - AMI BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features
Разное	- Один последовательный порт, порт для PS/2 мыши или клавиатуры - STR (Suspend to RAM) - SPDIF Out
Управление питанием	- Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB - Внешний блок питания мощностью 90 Вт
Мониторинг	- Отслеживание температуры процессора, определение скорости вращения двух вентиляторов
Размер	- Mini-ITX форм-фактор, 170x170 мм (6,68" x 6,68")

⇡#Упаковка и комплектация

Коробка с платой очень компактна:

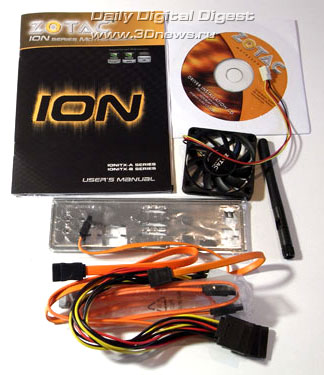

В комплект поставки входят следующие элементы:

материнская плата;
руководство пользователя;
CD-диск с ПО и драйверами;
три кабеля SerialATA + переходник питания (три разъема);
заглушка на заднюю панель корпуса;

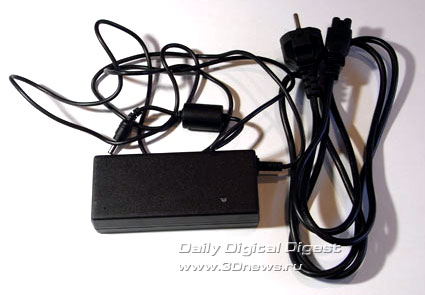

внешний блок питания;
антенна модуля Wi-Fi;
дополнительный 60-мм вентилятор.

Комплектация платы содержит все необходимые компоненты для сборки системы. Конечно, на первый взгляд может показаться, что перечисленных компонентов мало. Но не будем забывать, что данная плата предназначена для очень компактного Mini-ITX корпуса, а он не позволяет установить дополнительные планки с внешними портами USB или COM, и пользователь вынужден довольствоваться только теми портами, которые выведены на самом корпусе.

В отличие от платы Manli ION-ITX-WiFi, нам понравилось руководство пользователя, которое хорошо оформлено и достаточно информативно. Количество кабелей SerialATA полностью соответствует количеству портов на материнской плате. Для питания SATA-устройств используется специфический переходник (тройник; "папа-папа"), который подключается к единственному разъему на материнской плате. Такая схема питания реализована из-за того, что плата имеет свой собственный внешний блок питания мощностью 90 Вт, который напоминает блок питания ноутбука.

Наконец, отметим, что в комплектации присутствует антенна для модуля Wi-Fi и очень тихий 60-мм вентилятор.

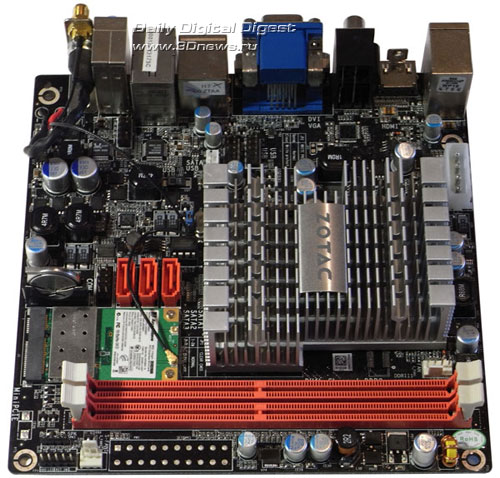

⇡#Плата Zotac IONITX-A-E

Как уже говорилось, питание платы (и всей системы в целом) осуществляется при помощи внешнего блока питания (есть в комплекте), который подключается к специальному разъему на задней панели. Соответственно, основной 20-контактный разъем питания отсутствует, хотя под него сохранена разводка.

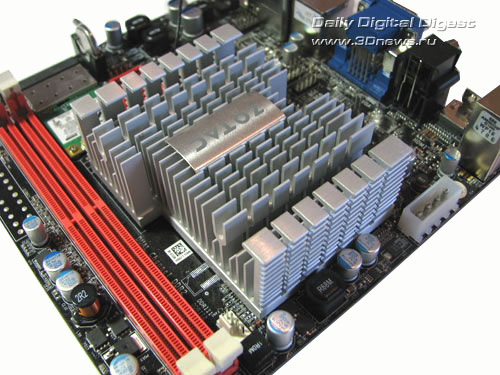

На процессоре и чипсете установлен единый массивный алюминиевый радиатор, эффективности которого вполне достаточно для работы на штатных частотах.

При разгоне пользователь может установить дополнительный вентилятор из комплекта. Для подключения вентилятора можно использовать либо 4-контактный разъем около слотов памяти, либо 3-контактный разъем в левом нижнем углу. Как показало наше тестирование, плата без каких-либо проблем работает в пассивном режиме на открытом стенде. Правда, отметим, что при длительной нагрузке система нагревается довольно сильно, но при этом остается полностью стабильной.

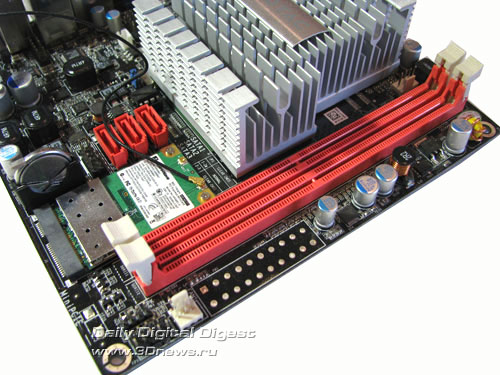

На плате установлено два слота DIMM для модулей памяти DDR2-667/800; максимальный общий объем памяти равен 4 Гб.

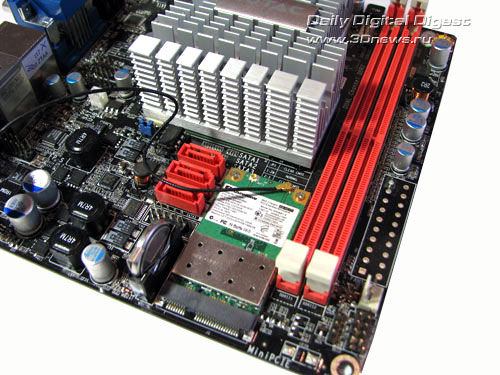

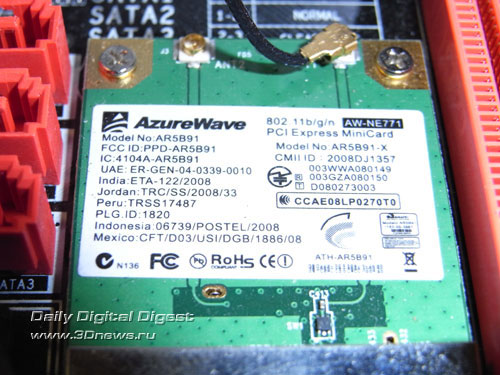

Возможности расширения платы довольно мощные для Mini-ITX-системы. В частности, они включают один слот Mini PCI Express, в котором уже установлен модуль Wi-Fi.

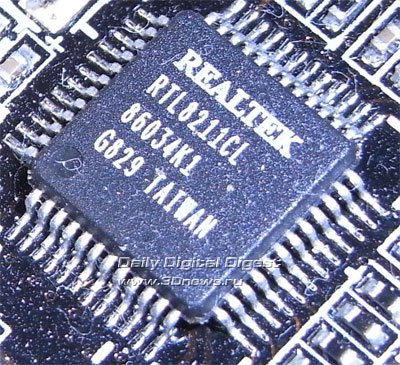

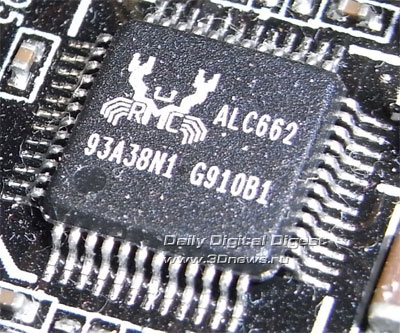

Плата поддерживает 6-канальную звуковую подсистему на базе кодека ALC662 и гигабитный сетевой контроллер RTL8211CL.

Кроме этого, плата поддерживает десять портов последовательной шины USB 2.0, шесть из которых расположены на задней панели, а еще четыре подключаются к портам на корпусе. Также при наличии на корпусе COM-порта его можно подключить к соответствующему разъему на материнской плате.

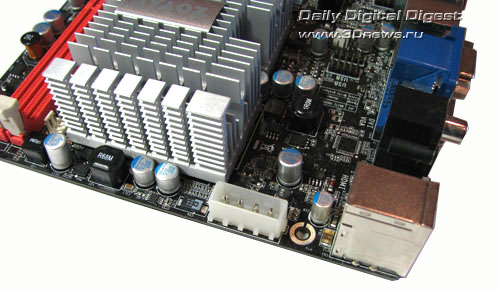

Три порта SerialATA II расположены в центре платы, а четвертый выведен на заднюю панель. Для питания соответствующих устройств используется специальный переходник с тремя разъемами, который подключается к этому коннектору:

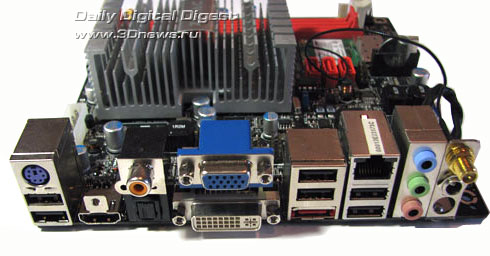

Задняя панель платы весьма функциональна и имеет следующую конфигурацию:

Отметим наличие оптического и коаксиального SP-DIF-выходов, внешнего порта SerialATA, гнезда для установки Wi-Fi-антенны и разъема питания. Кроме того, на панели установлен практически полный набор видеовыходов (HDMI, DVI и VGA), за исключением разъема DisplayPort.

Теперь поговорим о настройках BIOS.
