Мат.плата Foxconn G41S-K на чипсете Intel G41 / Материнские платы

Сегодня мы изучим очередную материнскую плату на чипсете Intel G41, которая отличается малыми размерами, низкой ценой, а также значительно урезанными возможностями расширения. В частности, ради экономии места разработчики пожертвовали несколькими слотами памяти, двумя портами SerialATA, интерфейсом ParallelATA, а также "устаревшими" портами COM и LPT. Насколько оправдан данный подход, мы выясним в этом обзоре.

⇡#Спецификация Foxconn G41S-K

Foxconn G41S-K
Процессор	- Поддержка Intel Core 2 Quad, Core 2 Duo, Pentium Dual-Core, Celeron с частотой шины 1333/1066/800 МГц - Разъем Socket LGA775 - Поддержка процессоров с технологией HyperThreading
Чипсет	- Северный мост Intel G41 (GMCH) - Южный мост Intel ICH7 - Связь между мостами: DMI
Системная память	- Один 240-контактный слот для DDR2 SDRAM DIMM - Максимальный объем памяти 4 Гб - Поддерживается память типа DDR2 533/667/800/1066
Графика	- Один слот PCI Express x16 - Встроенное графическое ядро Intel GMA X4500 (Graphics Media Accelerator X4500)
Возможности расширения	- Один слот PCI Express x1 - Восемь портов USB 2.0 (4 встроенных + 4 дополнительных) - Звук High Definition Audio 5.1 - Сетевой контроллер 10/100/1000 Mbit Ethernet
Возможности для разгона	- Изменение напряжения на памяти
Дисковая подсистема	- Поддержка протокола SerialATA II (2 канала - ICH7)
BIOS	- 8 Мбит Flash ROM - AMI BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features
Разное	- Один последовательный порт, порты для PS/2 мыши и клавиатуры - STR (Suspend to RAM) - SPDIF Out
Управление питанием	- Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB - Основной 24-контактный разъем питания ATX - Дополнительный 4-контактный разъем питания
Мониторинг	- Отслеживание температуры процессора, напряжений, скорость вращения двух вентиляторов - Технология SmartFan
Размер	- Micro ATX форм-фактор, 173x193 мм (6,8" x 7,6")

⇡#Упаковка

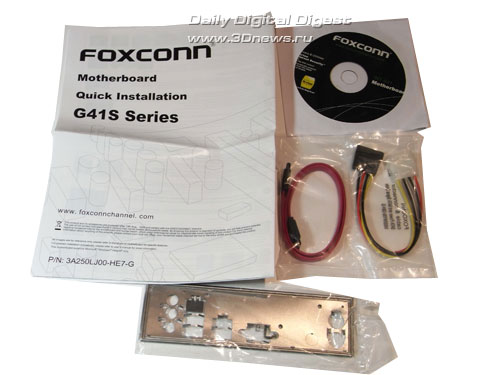

Комплектация В комплект поставки входят следующие элементы:

материнская плата;
краткое руководство пользователя на английском языке;
CD-диск с ПО и драйверами;
один кабель SerialATA + переходник питания;
заглушка на заднюю панель корпуса.

Плата Foxconn G41S-K имеет минимальную комплектацию.

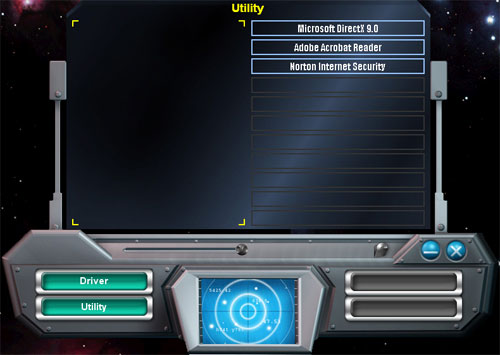

Впрочем, цена Foxconn G41S-K находится в районе 1700 руб. (начало 2010), и, соответственно, каких-либо претензий к содержимому коробки у нас не возникло. Тем не менее, к оформлению CD-диска программисты Foxconn могли бы отнестись более серьезно. Дело в том, что оболочка диска не позволяет установить фирменные утилиты Foxconn, которые необходимо искать вручную.

⇡#Плата Foxconn G41S-K

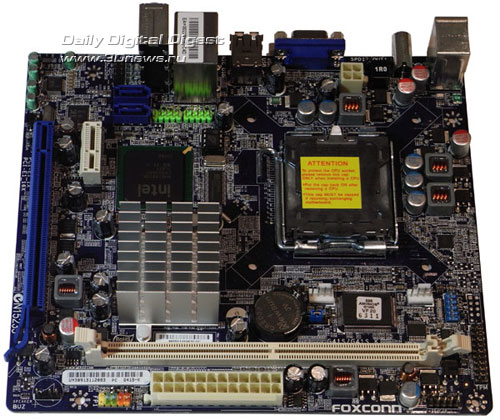

Большую часть PCB платы занимает процессорный разъем LGA775 и две микросхемы чипсета G41, которые сосредоточены в центре. Остальные компоненты (слоты расширения, слот DIMM и разъемы питания) размещены по краям платы, что облегчает работу сборщика.

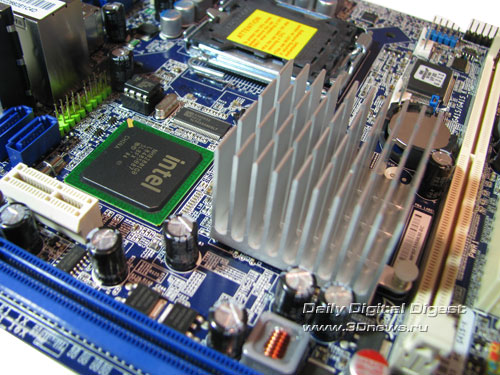

Рядом с процессорным разъемом установлен 4-контактный разъем CPU_FAN для соответствующего кулера, а также аналогичный разъем SYS_FAN. При этом охлаждение чипсета полностью пассивное: на "северном мосту" установлен небольшой радиатор, а "южный мост" вообще обходится без какого-либо распределителя тепла.

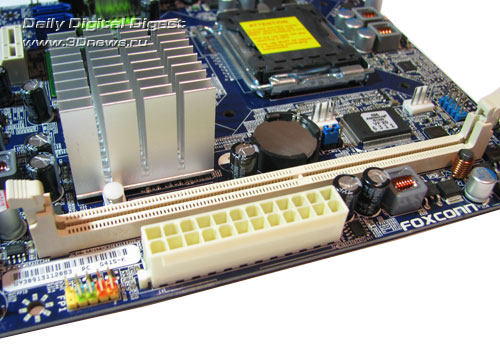

На плате установлен лишь один 240-контактный слот DIMM для модуля памяти стандарта DDR2. Соответственно, максимальный поддерживаемый объем памяти равен 4 Гб.

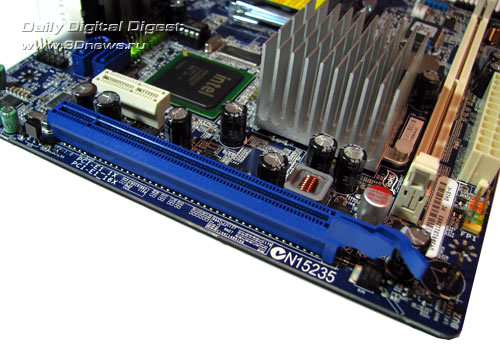

Также на плате установлен один слот PCI Express x16, который предназначен для видеокарт, и один слот Express x1.

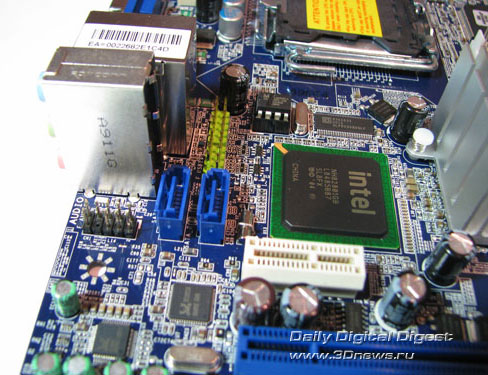

Что касается "южного моста", то на плате установлен чип ICH7. В результате, плата поддерживает два (из четырех возможных) порта SerialATA II, без поддержки RAID-массивов. Кроме того, плата не поддерживает ParallelATA, хотя мост ICH7 имеет такую функциональность. Вполне вероятно, это сделано для экономии места на плате.

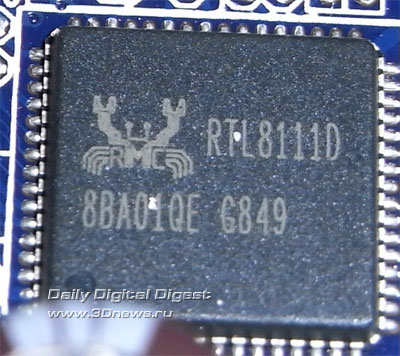

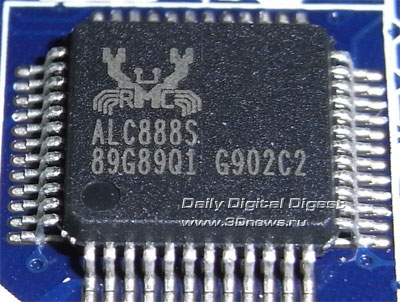

На плате установлено восемь портов USB 2.0: четыре расположены на задней панели, а еще четыре подключаются при помощи планок (нет в комплекте). Плата Foxconn G41S-K имеет шестиканальный звук Intel High Definition Audio, а в качестве кодека используется чип ALC888S. На плате установлен гигабитный сетевой контроллер Realtek RTL8111D.

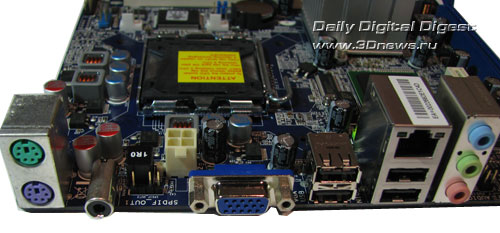

Задняя панель платы имеет следующую конфигурацию:

Отметим, что на панели присутствует коаксиальный SP-DIF выход, выход VGA, пара портов PS/2, а также аудиовыходы. Единственный COM-порт реализован через планку (нет в комплекте), а соответствующий коннектор расположен рядом с процессорным разъемом.

Теперь поговорим о настройках BIOS.
