Материнская плата Biostar TH55XE на чипсете Intel H55

Некоторое время назад мы протестировали материнскую плату TPower I55 производства компании Biostar и были впечатлены высоким уровнем технического исполнения этого продукта, а также его широкой функциональностью. Мы пришли к выводу, что данная модель не уступает конкурентам из первого эшелона практически по всем показателям, за исключением розничной цены. Точнее говоря, цена Biostar TPower I55 находится в том же самом диапазоне, что и аналогичные продукты компаний MSI и Gigabyte, что вряд ли добавляет привлекательности этой плате.

Учитывая все вышесказанное, нам было очень интересно посмотреть на новую плату Biostar TH55XE, которая основана на чипсете Intel H55 и предназначена для процессоров Intel LGA1156 с интегрированным графическим ядром. Основные вопросы в данном тестировании будут следующими - сможет ли компания Biostar поддерживать тот высокий технический уровень, заданный моделью TPower I55, и насколько изменилась ценовая политика Biostar, учитывая разные весовые категории этого производителя и компаний первого эшелона.

⇡#Спецификация Biostar TH55XE

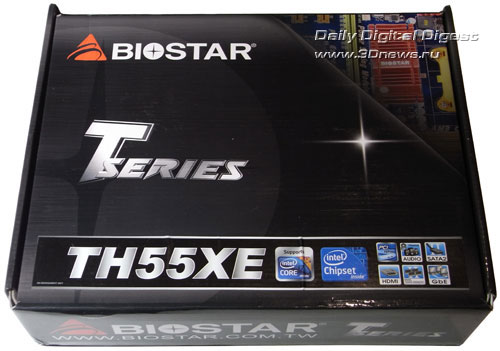

Коробка с Biostar TH55XE имеет следующий вид:

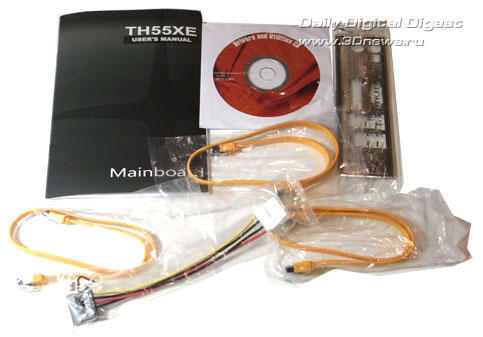

Комплектация В комплект поставки входят следующие элементы:

• материнская плата;
• руководство пользователя на английском языке;
• СD-диск с ПО и драйверами;
• три кабеля SerialATA + переходник питания (один разъем);
• заглушка на заднюю панель корпуса.

На момент тестирования розничная цена платы Biostar TH55XE приблизительно составляла примерно 3400 рублей, и за эту сумму покупатель вправе ожидать достаточно богатую комплектацию. Однако содержимое коробки откровенно разочаровывает:

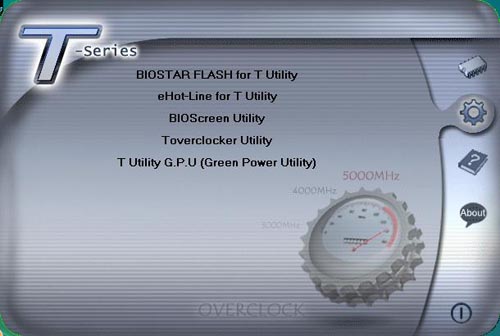

Мы также не в восторге от руководства пользователя, в котором, например, на описание настроек BIOS отведено всего четыре листа. Что касается содержимого СD-диска, то к нему особых претензий не возникло: присутствует как полный набор драйверов, так и несколько фирменных утилит Biostar.

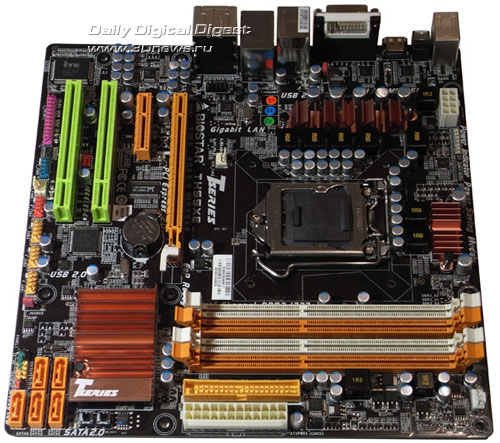

Плата Biostar TH55XE

Дизайн платы Biostar TH55XE в основном имеет такую же схему размещения основных компонентов, как и на других протестированных платах на чипсете Intel H55. Соответственно, недостатки дизайна, с точки зрения сборщика, полностью аналогичны. В частности, близкое расположение PEG-слота к слотам памяти может привести к затруднениям при установке модулей.

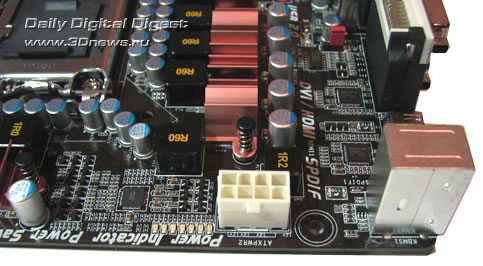

Кроме того, довольно неудобно подключать PATA-шлейф, поскольку с одной стороны мешают слоты памяти, а с другой стороны - толстый пучок кабелей от основного разъема питания, который установлен на нижнем краю платы. К расположению дополнительного 8-контактного разъема питания претензий нет, поскольку он установлен на левом краю:

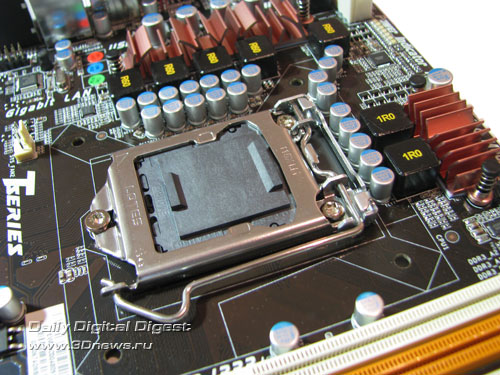

Рядом с процессорным разъемом установлен 4-контактный разъем для соответствующего кулера. Также на плате присутствует еще пара 3-контактных разъемов, один находится около слота PEG, другой - на правом краю платы.

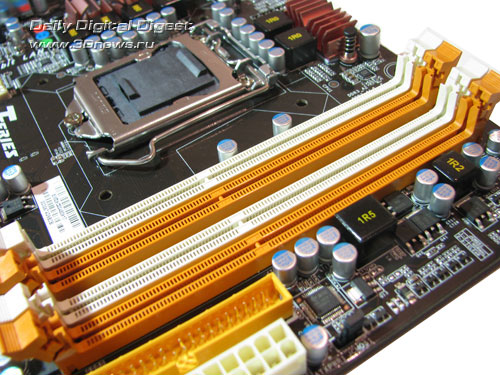

На плате установлено четыре 240-контактных слота DIMM для модулей памяти стандарта DDR3. Слоты имеют разную цветовую окраску для облегчения установки модулей памяти в двухканальном режиме. Отметим, что плата поддерживает память стандарта DDR3 800-1600, а максимальный общий объем памяти равен 16 Гб.

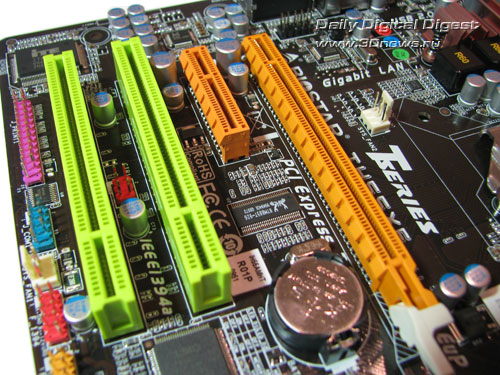

На плате установлен полнофункциональный слот PCI-E x16, слот PCI Express x4, а также пара слотов PCI.

⇡#Возможности расширения

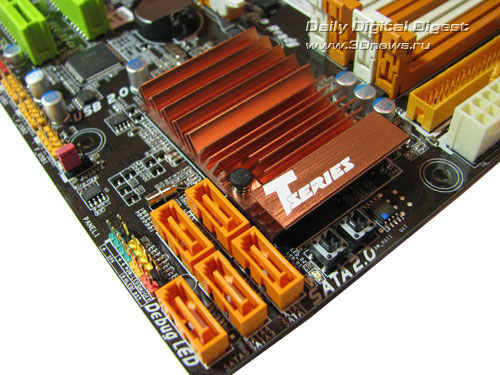

Благодаря чипсету Intel H55, плата поддерживает шесть портов SerialATA II. Пять соответствующих портов окрашены в оранжевый цвет и расположены около чипсета, а шестой выведен на заднюю панель платы.

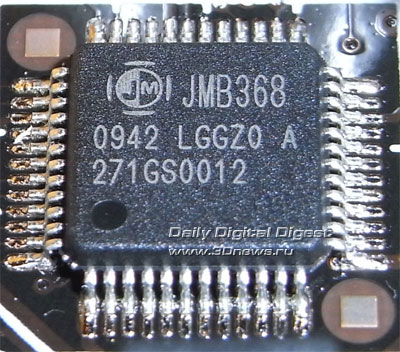

Кроме того, плата поддерживает интерфейс ParallelATA с помощью дополнительного контроллера JMB368, т.е. общее количество подключенных накопителей равно восьми.

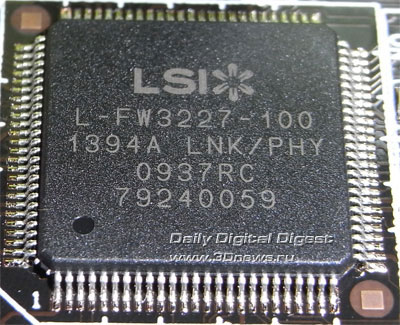

На плате установлено только десять портов USB 2.0 (из 12 возможных): четыре расположены на задней панели, а еще шесть подключаются при помощи планок (нет в комплекте). Что касается поддержки последовательной шины FireWire, то за нее отвечает дополнительный двухпортовый контроллер LSI FW3227:

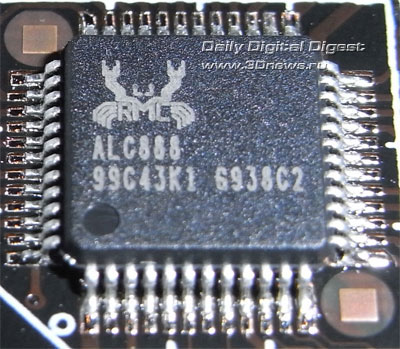

Плата Biostar TH55XE имеет восьмиканальный звук, а в качестве кодека используется чип ALC888.

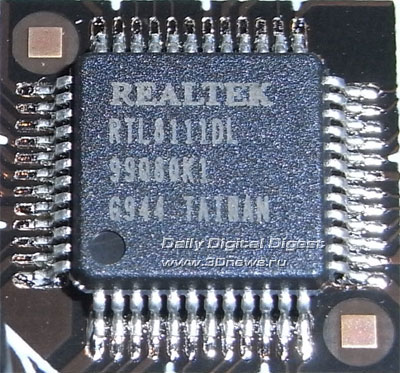

Также на плате установлен высокоскоростной сетевой контроллер RTL8111DL (Gigabit Ethernet), подключенный к шине PCI Express (x1).

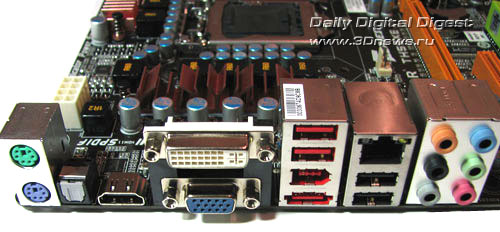

Соответствующий разъем (RJ-45) выведен на заднюю панель платы, которая имеет следующую конфигурацию:

На плате присутствует практически все графические выходы, за исключением DisplayPort. Кроме того, функциональность панели расширяет дополнительный блок с одним портом SerialATA II и портом FireWire.

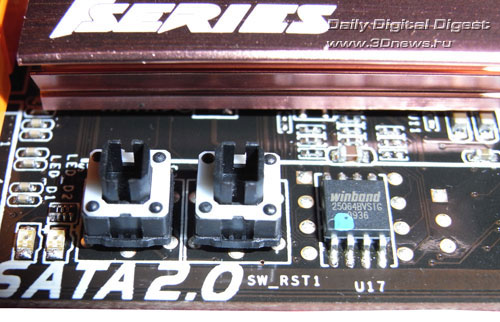

Для запуска и перезагрузки системы предназначена пара невзрачных кнопок:

Рядом с ними расположены два светодиода, которые показывают состояние системы при старте. Соответственно, плата может показать четыре возможных состояния: "все хорошо", "ошибка памяти", "ошибка видео" и "все совсем плохо".

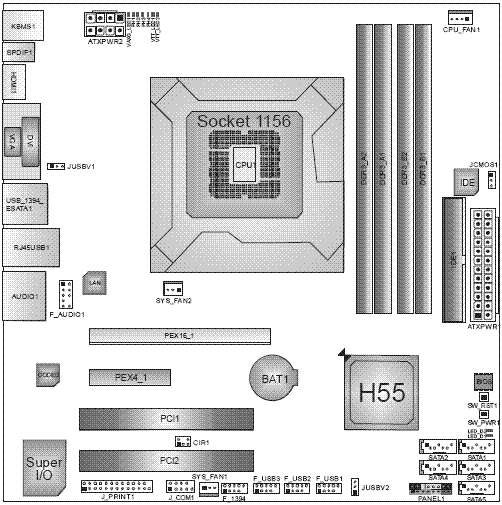

Традиционная схема компонентов:

Теперь поговорим о настройках BIOS.
