Чемпион в среднем весе: ASUS ENGTS450 TOP

Как известно, основную прибыль компании-производители видеокарт получают от реализации недорогой продукции, поскольку возможностей средних по цене графических ускорителей вполне достаточно для удовлетворения потребностей большинства неискушённых игроков. Выход в свет ускорителей NVIDIA для среднего ценового сегмента несколько задержался, что не лучшим образом сказалось на ассортименте тех компаний, которые выпускали продукцию на базе GPU NVIDIA. Однако сейчас кризис позади, и на прилавок хлынул поток новинок на базе графического процессора GF106, принадлежащего к семейству чипов с архитектурой Fermi. Казалось бы, поставки налажены, осталось только отгрузить товар поставщикам и считать прибыль. Но нет, не так всё просто. Дело в том, что разработкой “золотой жилы” занята не одна и даже не пять компаний, а значительно больше, именно поэтому всем игрокам рынка достаточно сложно продвигать свои продукты, приходится каждый раз придумывать всё новые ходы для привлечения покупателей. В этот раз нам предстоит оценить, насколько хорошо со своей задачей справилась компания ASUS. В наших руках оказался ускоритель ASUS ENGTS450 TOP, посмотрим, сможет ли новых продукт от известной тайваньской компании занять достойное место среди аналогичных решений конкурентов.

Тем, кто интересуется изменениями, проведёнными инженерами NVIDIA при разработке дизайна GPU GF106, мы рекомендуем ознакомиться с одним из предыдущих обзоров. В этом материале всё наше внимание будет посвящено особенностям конкретного ускорителя, который, как вы увидите чуть позже, выделяется среди прочих решений на базе GeForce GTS 450. Начнём наш обзор с внешнего осмотра и оценки комплектации ASUS ENGTS450 TOP.

Для оформления упаковки дизайнеры ASUS использовали образ достаточно агрессивного мифического существа, что, впрочем, неудивительно, ведь внутри коробки разогнанная версия GeForce GTS 450, производительность которой должна быть значительно выше, чем у эталонных решений на базе GF106. Кроме разгона ASUS ENGTS450 TOP отличается от эталонных решений модифицированной системой охлаждения с тепловыми трубками, выполненной по технологии DirectCU. Как и следовало ожидать, производитель не забыл упомянуть о поддержке фирменных технологий NVIDIA – PhysX, CUDA, 3DVision и т.п.

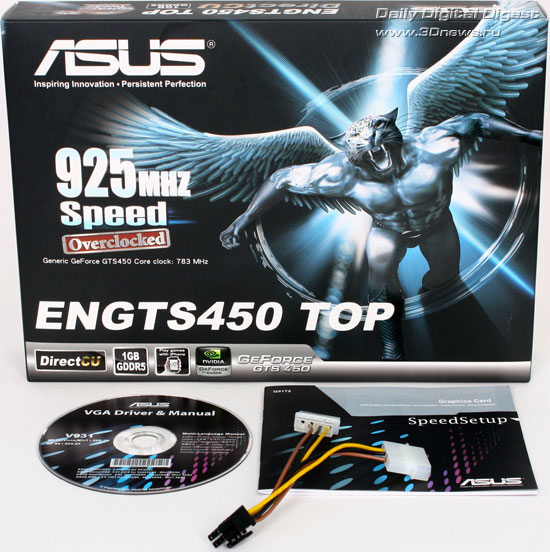

Комплект поставки ASUS ENGTS450 TOP не богат, однако содержит всё самое необходимое для полноценной работы ускорителя:

• Диск с драйверами и утилитами
• Инструкцию по эксплуатации
• Переходник питания с пары Molex коннекторов на PCI-Ex.

На диске с драйверами находится утилита ASUS Smart Doctor, которая позволяет осуществлять мониторинг состояния элементов ускорителя, а также управление рабочими частотами и напряжением GPU.

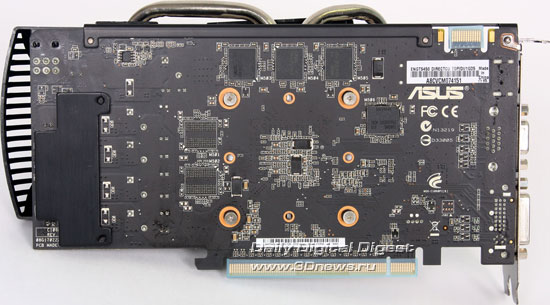

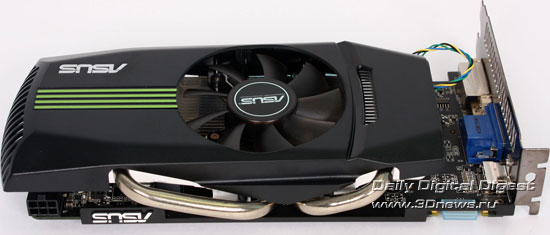

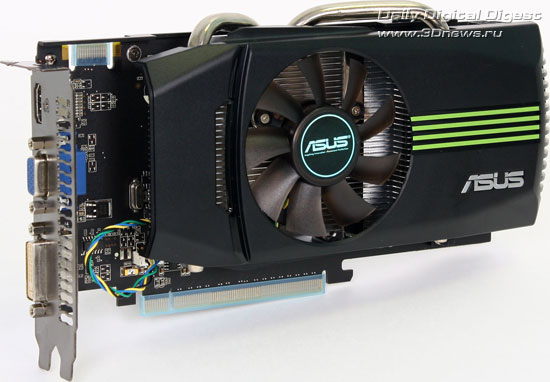

Внешне ускоритель ASUS ENGTS450 TOP производит хорошее впечатление. Контактные площадки, закрытые защитными чехлами, элегантный дизайн системы охлаждения и гармоничное сочетание цвета кожуха СО и текстолита платы – все эти мелочи указывают на внимательное отношение производителя к своему продукту.

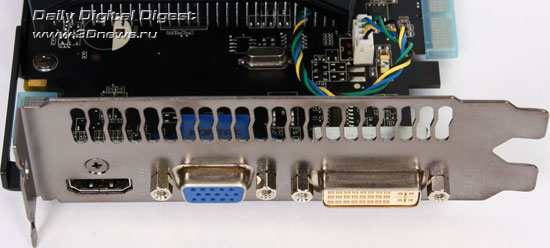

На панели выводов размещены три выхода: DVI, HDMI и аналоговый D-Sub. Благодаря такому набору коннекторов, пользователю не придётся заботиться о поиске переходников. Сразу над видеовыходами находятся вентиляционные отверстия, сквозь которые горячий воздух выходит за пределы корпуса.

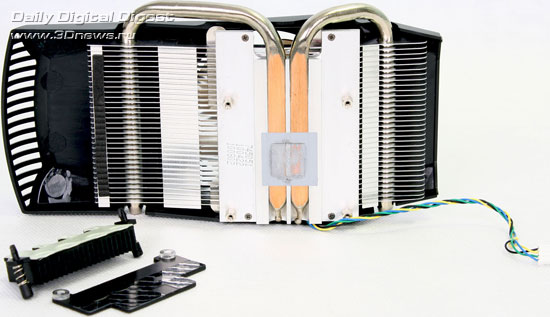

Демонтируем систему охлаждения. Подсистему питания ускорителя ASUS ENGTS450 TOP закрывает небольшой радиатор, контактирующий с мосфетами через специальную термопрокладку.

Графический процессор контактирует с поверхностью радиатора системы охлаждения через тонкий слой термопасты. За равномерное распределение тепла по поверхности радиатора отвечают две 8-мм медные тепловые трубки, которые напрямую соприкасаются с кристаллом GPU.

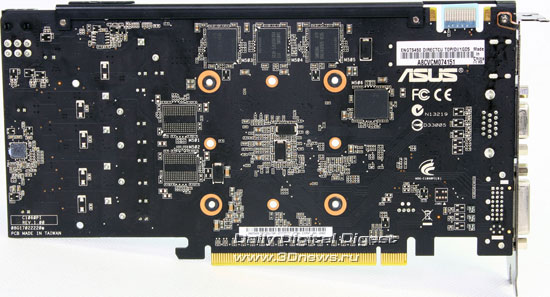

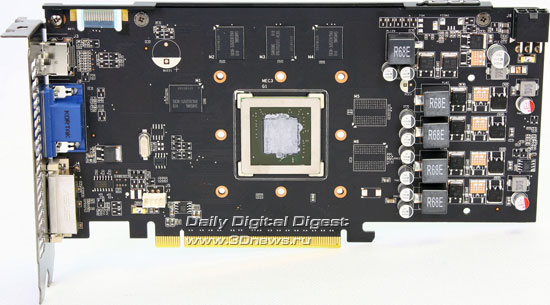

Видеокарта основана на плате нестандартного дизайна, разработанного инженерами ASUS. Подсистема питания графического процессора ENGTS450 TOP четырёхфазная, система питания видеопамяти имеет одну фазу.

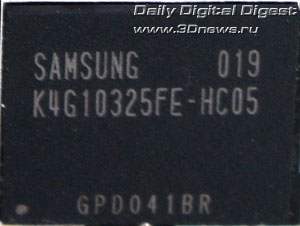

На плату установлено восемь микросхем памяти стандарта GDDR5, что в сумме дает 1024 Мбайт видеопамяти. Чипы произведены компанией Samsung и имеют маркировку K4G10325FE-HC05. Их время доступа равно 0,5 нс, а номинальная частота составляет 1000 МГц (4000 МГц QDR). Именно на этой частоте видеопамять ASUS ENGTS450 TOP и функционирует. Ширина шины видеопамяти равна 128 бит.

На этом закончим внешний осмотр ускорителя и перейдём к практическим испытаниям.

Для начала ознакомьтесь с конфигурацией тестового стенда и списком тестовых пакетов.

Тестирование проводилось в следующих приложениях:

В тестировании принимали участие следующие видеокарты:

• AMD Radeon HD 5750 (720/4600)
• ASUS EN9800GTX @ 738/1836/2200 в качестве замены GeForce GTS 250
• AMD Radeon HD 5770 (850/4800)
• Gainward GeForce GTS 450 1 Гб (930/1860/4000) – для сравнения температуры
• ASUS ENGTS450 TOP (925/1850/4000)
• NVIDIA GeForce GTX 460 768 Мб (675/1350/3600)
• NVIDIA GeForce GTX 460 1 Гб (675/1350/3600)

Разгон.

Для разгона ASUS ENGTS450 TOP мы воспользовались фирменной утилитой ASUS Smart Doctor, которая поставляется в комплекте с ускорителем на прилагаемом компакт диске.

Первая цель – заставить GPU ENGTS450 TOP стабильно работать на частоте 1 ГГц. Для этого мы повысили рабочее напряжение на GPU с номинальных 1,137 В до 1,156 В, в результате видеокарта без труда проходила все тесты. Дальнейшее повышение частот даже на 10 МГц приводило к зависанию системы во время прохождения тестов в сверхтяжёлых режимах. Дополнительное повышение напряжения в нашем случае не принесло положительных результатов. В итоге, частоты, на которых ускоритель смог пройти все тесты, составили 1000/2000/4200 МГц для графического ядра, шейдерного домена и видеопамяти, соответственно.

Отметим, что некоторые тесты, в том числе и 3DMark Vantage в режиме Performance, видеокарта ASUS ENGTS450 TOP была способна проходить и с более высокими значениями частоты GPU. Однако этот факт имеет значения лишь для бенчеров, которым важно выжать максимальный результат в конкретном приложении, и неважно насколько стабильно видеокарта работает в играх.
