Блок питания Antec High Current Gamer 520W

В конце прошлого года компания Antec пополнила ассортимент блоков питания, поставляемых под своей торговой маркой, новой серией High Current Gamer (HCG), с вариантами мощностью от 400 до 900 Вт. Для всех моделей семейства характерно наличие 135-мм вентилятора на шариковых подшипниках с низковольтной системой старта, сертификация производительности 80PLUS Bronze (КПД не менее 88%), полный спектр защит по току, напряжению и мощности, а также 3-летняя гарантия производителя.

Ещё одна интересная по нашим временам особенность БП Antec HCG заключается в том, что во всех моделях, включая самую мощную, 900-Вт, удалось обойтись без модульного дизайна кабелей. То есть в определённой мере производителю удалось снизить себестоимость и, соответственно, финальную цену блока питания, без какого-либо ущерба для выходных характеристик устройства.

Сегодня мы ознакомимся с возможностями всей серии High Current Gamer на примере модели Antec HCG-520, любезно предоставленной производителем на тестирование. Модель Antec HCG-520 обладает одноканальной разводкой шины питания +12 В, активным PFC и соответствует требованиям стандартов ATX12V v2.3, EPS12V v2.91. Остальные ключевые характеристики рассматриваемого блока питания, заявленные на сайте производителя, приведены ниже:

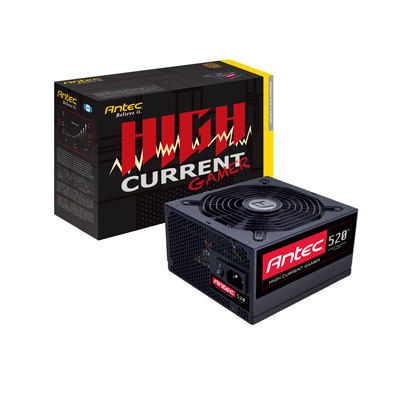

Дизайн упаковки блока питания Antec HCG-520 весьма напоминает исполнение розничной коробки рассмотренного ранее блока питания БП Antec HCP 1200W. Несмотря на значительные различия серий Gamer и Pro в плане характеристик, конструкции и комплектации, похоже на то, что Antec планирует активно продвигать свою новую марку High Current («сильный ток») по нескольким направлениям, и узнаваемость оформления серии – одна из установок в общем тренде.

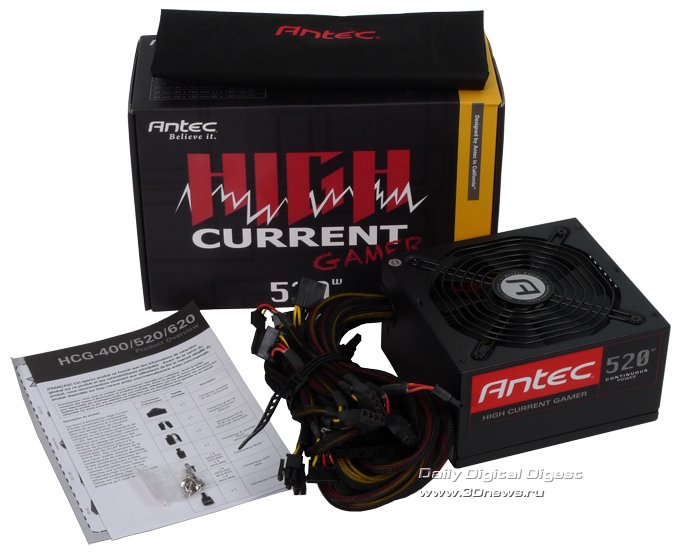

Комплект поставки модели HCG-520 включает блок питания с мягким «замшевым» пакетом для хранения, сетевой кабель, крепёж, стяжки для кабелей и инструкцию по эксплуатации.

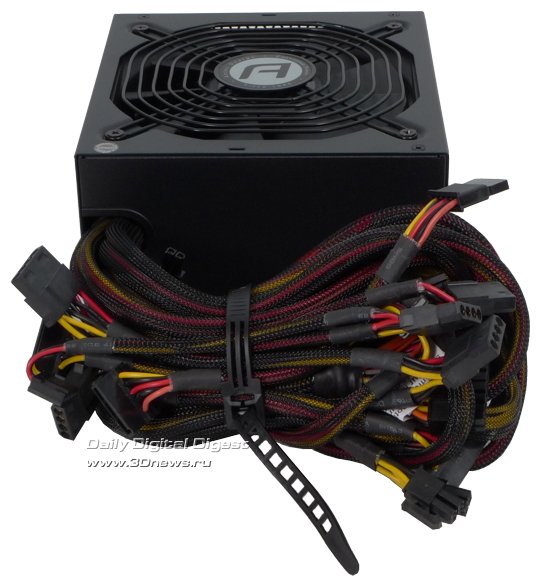

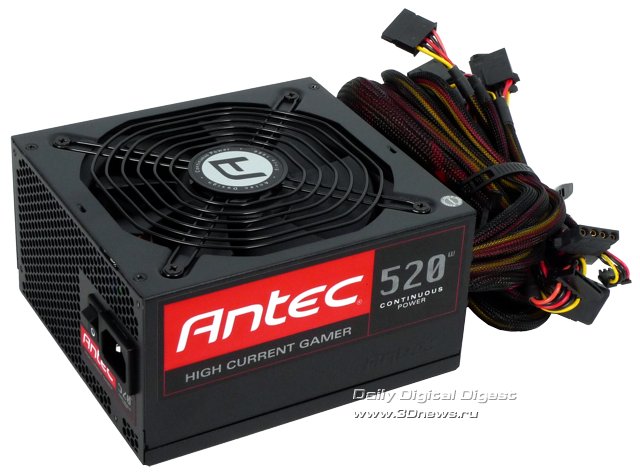

Конструктивно БП выполнен на высоком уровне: качественный толстостенный стальной корпус, надёжная, устойчивая к царапинам краска чёрного цвета.

Компоновку устройства можно назвать типичной для большинства моделей с крупным 135-мм вентилятором охлаждения, где вентиляционная решётка для отвода тепла расположена на боковой плоскости с выключателем и разъёмом для силового кабеля.

⇡#Кабельное хозяйство

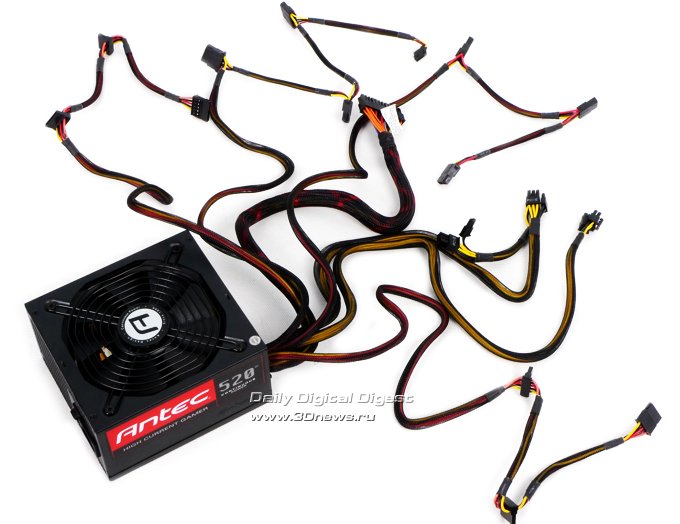

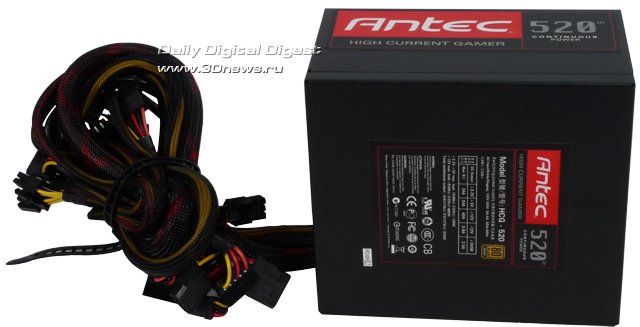

Не совсем обычной для большинства современных БП является компоновка кабельной системы. В данном случае все кабели несъёмные, нет ни одного модульного разъёма.

Список кабелей и разъёмов БП Antec HCG-520 выглядит следующим образом:

• один 24(20+4)-контактный кабель основного питания
• один 4+4-контактный кабель питания EPS12V для материнской платы ATX12V/EPS12V
• один 8(6+2)-контактный кабель питания PCI Express
• два кабеля с тремя разъёмами питания SATA каждый
• один кабель с тремя разъёмами питания Molex
• один кабель с двумя разъёмами питания Molex и одним разъёмом питания FDD

Иными словами, типичный набор разъёмов питания для конструирования систем средней производительности на базе одной графической карты.

⇡#Особенности схемотехники и исполнение

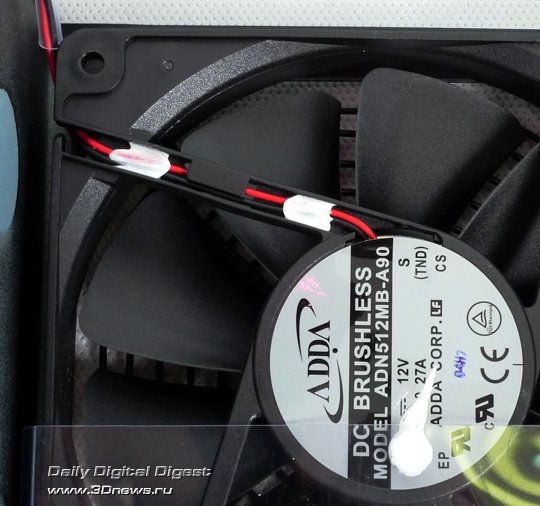

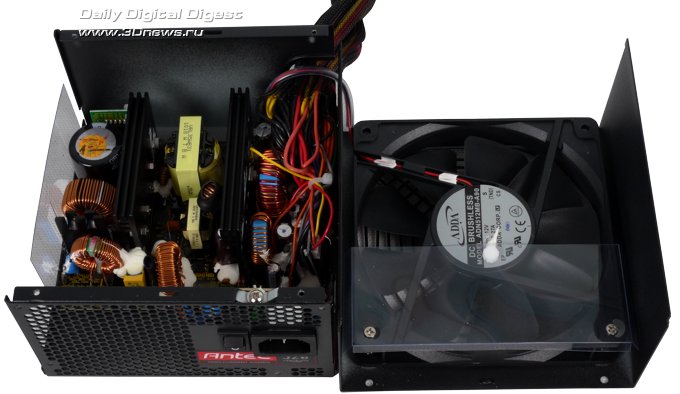

Воздушное охлаждение системы обеспечивается 135-мм бесщёточным вентилятором ADN512MB-A90 производства компании ADDA (максимальная скорость вращения до 2050 об./мин) с 3-проводным управляемым интерфейсом, при этом формирование воздушных потоков внутри корпуса производится с применением широко распространённого способа, состоящего в использовании накладки из прозрачного пластика, которая частично перекрывает лопасти вентилятора.

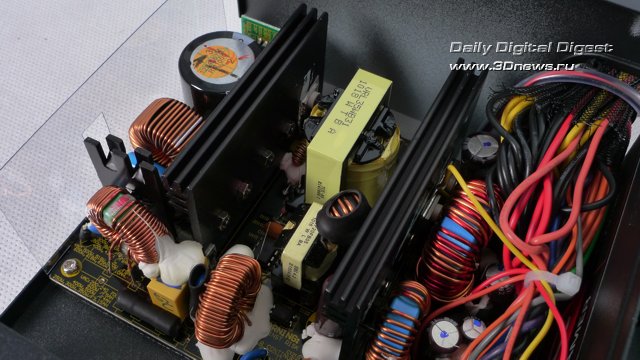

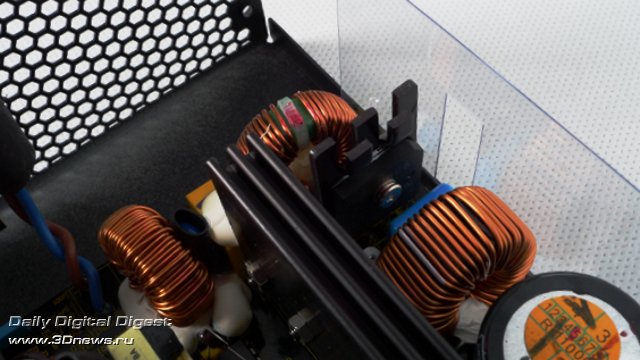

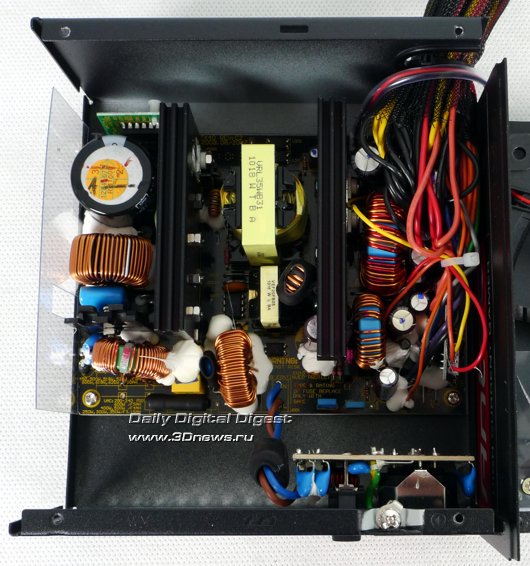

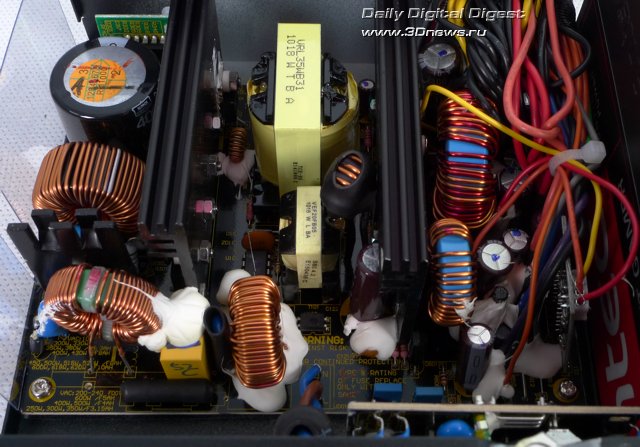

Подавляющее большинство элементов электрической схемы БП смонтировано на единой печатной плате (плюс небольшая плата с цепями защиты). В первичной цепи применён высоковольтный термостойкий электролитический конденсатор.

Пайка, монтаж и крепление всех элементов схемы заслуживают самых высоких оценок, изоляционные прокладки и перегородки предусмотрены во всех необходимых местах. Словом, работа из разряда тех, что радуют глаз даже своим исполнением.

⇡#Методика тестирования

С момента выхода наших последних обзоров БП методика тестирования, применяемая в лаборатории 3DNews, изменений не претерпела. Ознакомиться с ней в полном объёме можно, например, в этой статье. Оформление графика, составляемого по результатам исследования коэффициента полезного действия тестируемых блоков питания, содержит эталонные показатели по стандартам семейства 80PLUS, а также минимальные требования базового стандарта ATX12V версии 2.2.

⇡#Результаты тестирования

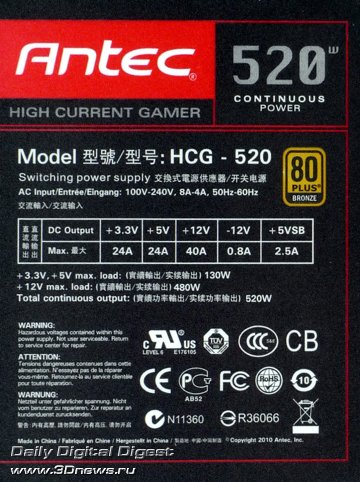

Заполняем параметры нагрузки тестового стенда согласно маркировке модели.

Измерение динамических кросс-нагрузочных характеристик блока питания Antec HCG-520 в автоматическом режиме принесло следующие результаты, которые можно назвать достойными, так как в диапазонах реальных нагрузочных режимов отклонение напряжений контрольных каналов не превысило 2%.

Во время статических испытаний при ручных установках во всём диапазоне рабочих нагрузок для построения графика КПД модель также продемонстрировала отличные результаты. Более того, выходные напряжения оставались стабильными при 10% длительном превышении номинальной нагрузки.

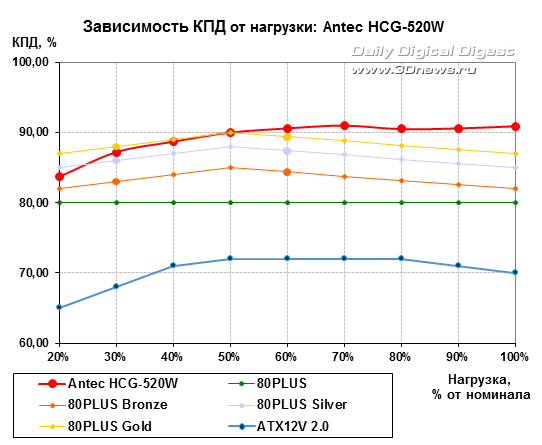

График с результатами измерений коэффициента полезного действия модели Antec HCG-520 приведён ниже. Результаты полностью удовлетворяют требованиям стандарта 80PLUS Bronze, по которому сертифицирован этот блок питания, а в большей части нагрузочного диапазона даже превышают требования более строгих стандартов Silver и Gold.

Инструментальные измерения шумовых характеристик блока питания Antec HCG-520 не проводились, но косвенно, на слух, почти во всём диапазоне нагрузок работу системы охлаждения можно назвать бесшумной, и лишь при максимальной нагрузке она стала еле слышимой, впрочем, с несущественной интенсивностью.

⇡#Итоги

Самое интересное: в московской онлайновой рознице на момент написания материала блок питания Antec HCG-520 можно было найти примерно за 2 600 рублей плюс-минус пара сотен. Для новой 520-Вт модели с КПД "бронзового уровня" такой уровень цен можно назвать весьма привлекательным.

Теперь вспомним, что именно могло сказаться на том, что цена блока питания Antec HCG-520 в конечном итоге оказалась такой приятной: отсутствие модульной конструкции съёмных кабелей. Эта причина основная и, судя по всему, единственная. В случае если разветвлённость кабельного хозяйства полностью соответствует поставленным задачам, можно отметить, что несъёмный дизайн кабелей, помимо очевидного снижения расходов, вносит ещё один немаловажный момент, повышая общую надёжность системы.
