Хорошо забытое старое: кулер Cooler Master TPC 812 с тепловой лентой

⇡#Введение

В далёком 2005 году был выпущен процессорный кулер Shogun Heatlane, в конструкции которого была впервые применена так называемая тепловая лента, она же испарительная камера (vapor chamber). Несмотря на целый ряд преимуществ ленты перед тепловыми трубками, эта технология не прижилась в системах охлаждения для центральных процессоров, хотя и ранее, и сейчас широко используется в промышленности. Спустя 7 лет компания Cooler Master Co., Ltd. решила вернуться к этой технологии, объединив ленту с классическими тепловыми трубками в новом кулере TPC 812. Его изучению и всестороннему тестированию и посвящена сегодняшняя статья.

⇡#Упаковка и комплектация

Новый Cooler Master TPC 812 поставляется в небольшой картонной коробке, оформленной в обычной для этой компании цветовой гамме:

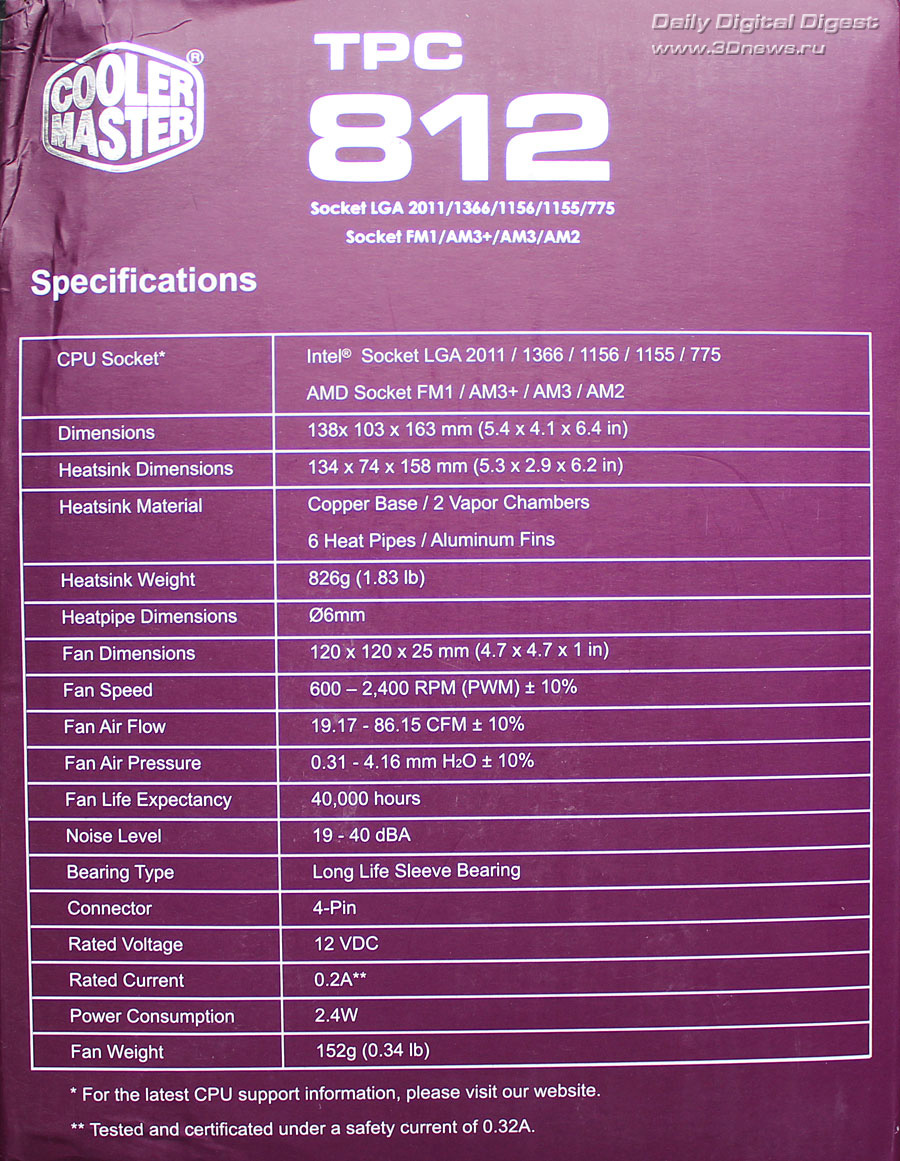

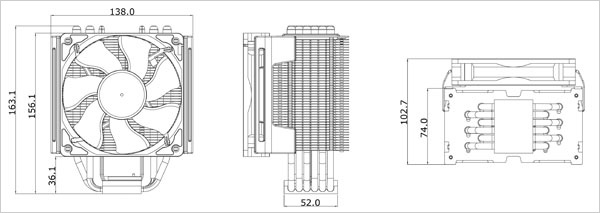

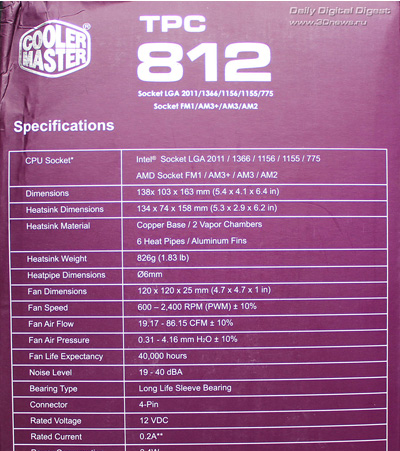

Упаковка максимально информативна, на одной из её боковых сторон даже приведена схема с подробными размерами кулера, не говоря уж про спецификации и описание ключевых особенностей:

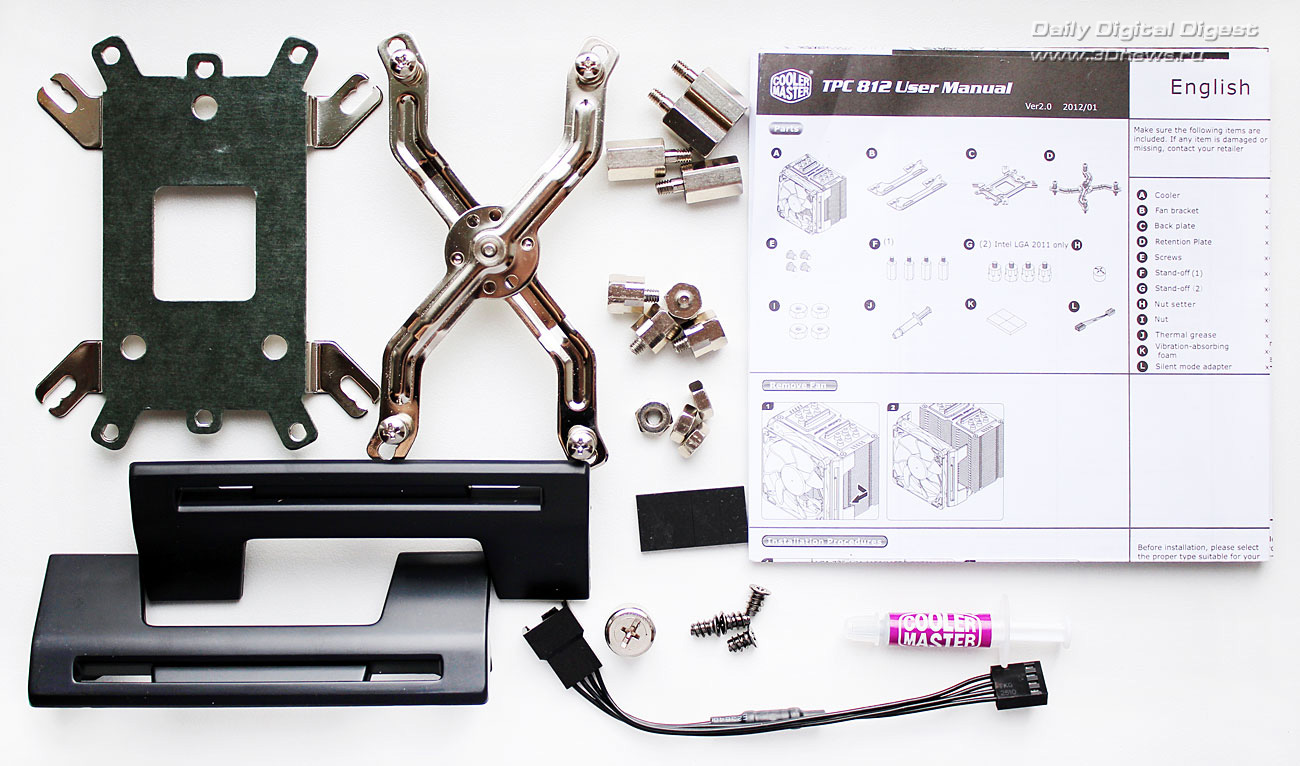

В комплект поставки Cooler Master TPC 812 включены универсальная усилительная пластина, X-образная прижимная пластина, наборы втулок, винтов и гаек с ключом к ним, две пластиковые накладки для установки второго вентилятора, инструкция, термопаста и кабель-резистор для вентилятора:

Рекомендованная стоимость выпускаемого в Китае кулера составляет 70 долларов США. Гарантийный срок — два года.

⇡#Особенности конструкции

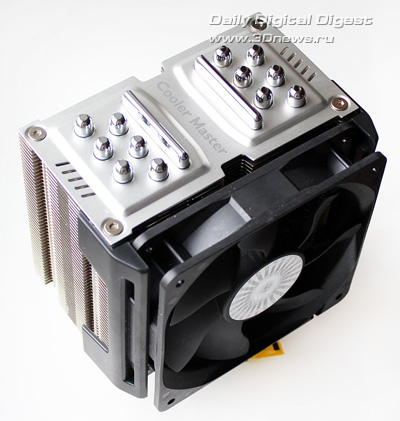

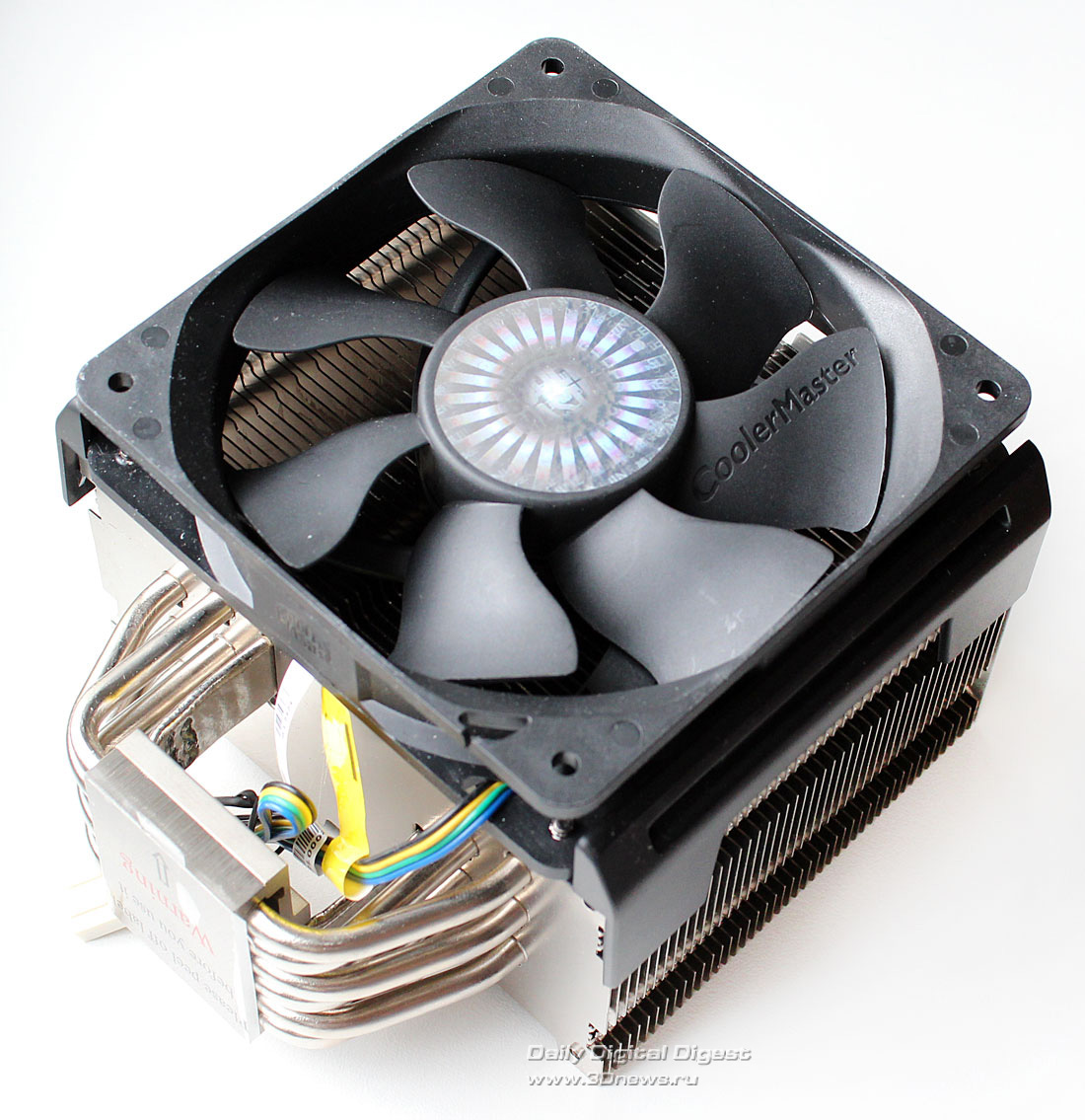

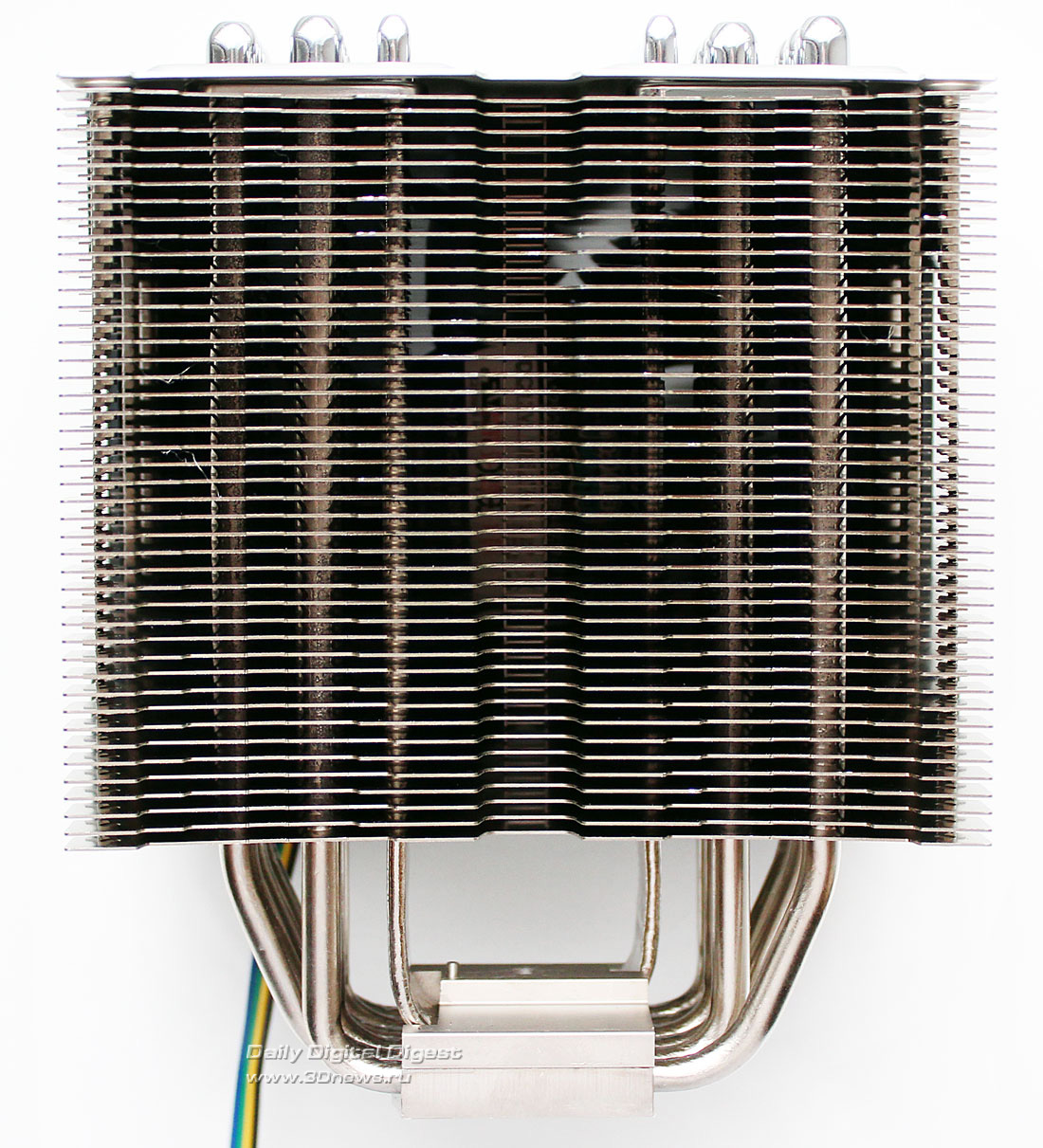

Cooler Master TPC 812 выглядит вполне себе обычно для процессорного кулера башенной конструкции:

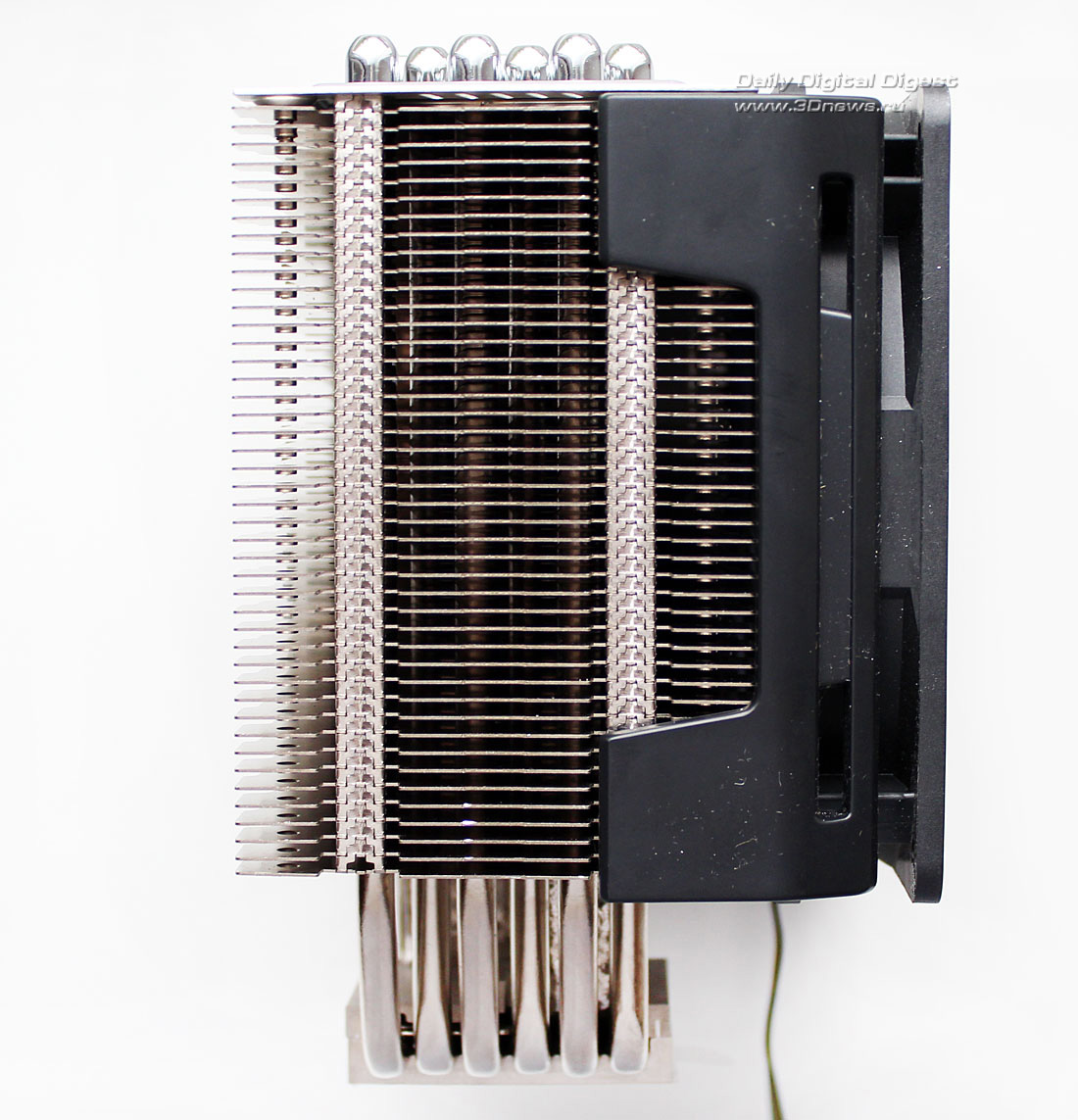

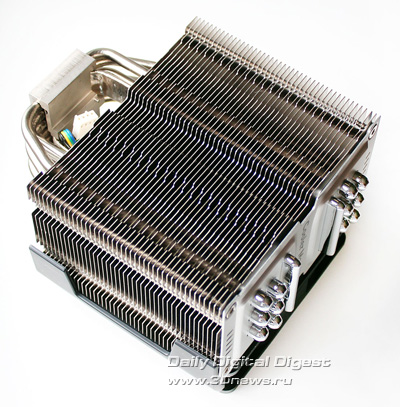

Никелированную конструкцию из алюминиевых пластин, тепловых трубок, ленты и 120-мм вентилятора можно назвать относительно компактной: 138 мм ширины, 103 мм толщины и 163 мм высоты:

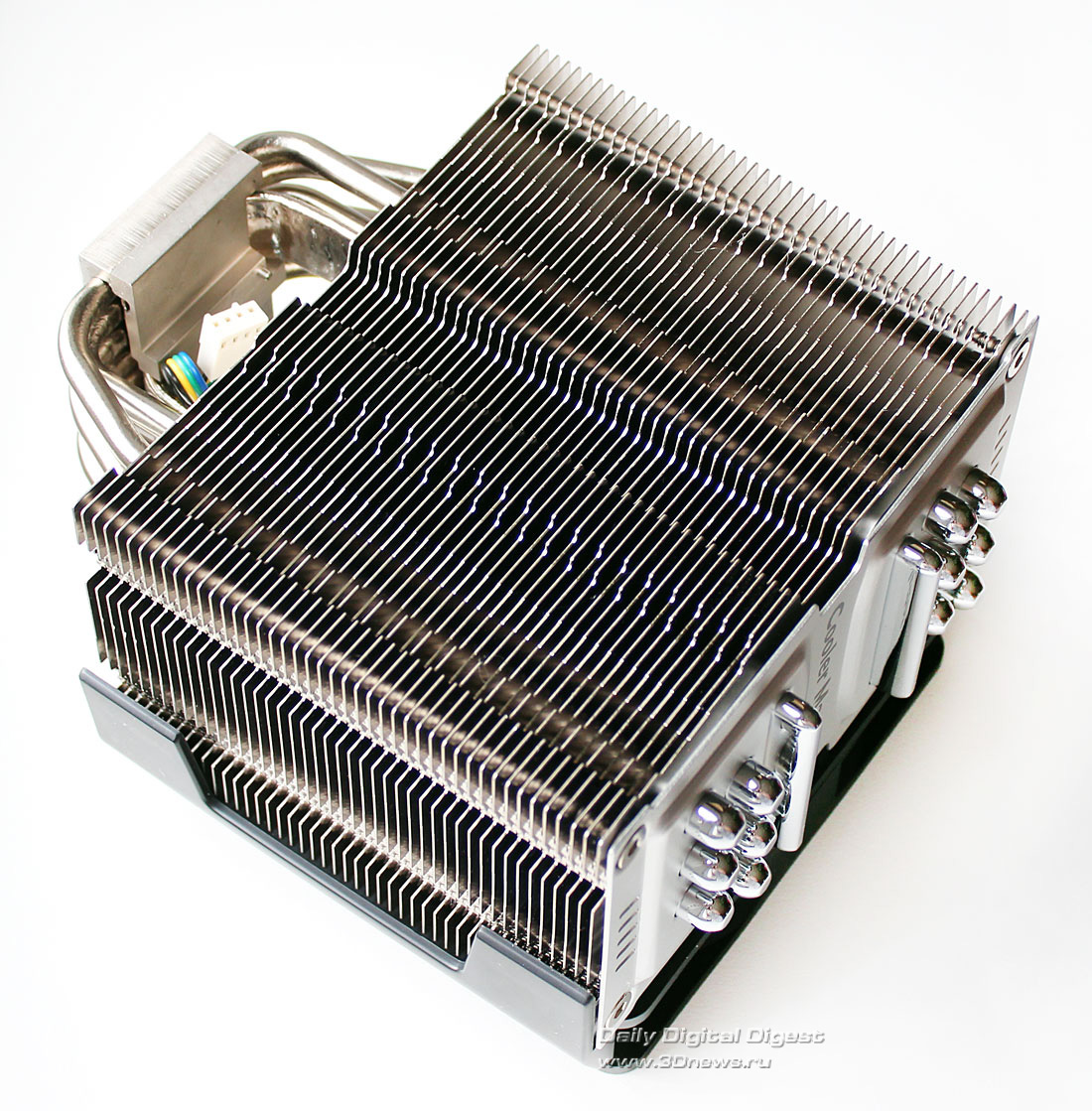

Радиатор состоит из 44 алюминиевых пластин толщиной 0,5 мм, напрессованных на тепловые трубки и ленту с межрёберным расстоянием 2 мм:

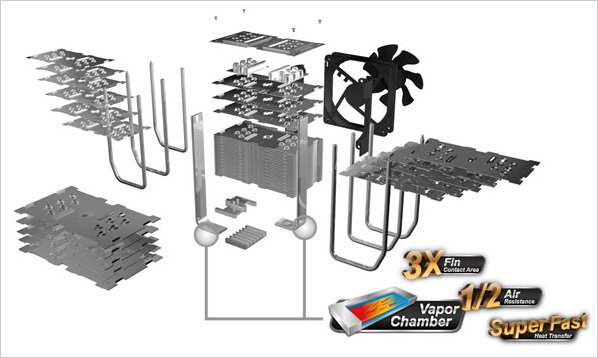

На модели конструкции кулера хорошо видны все его составляющие:

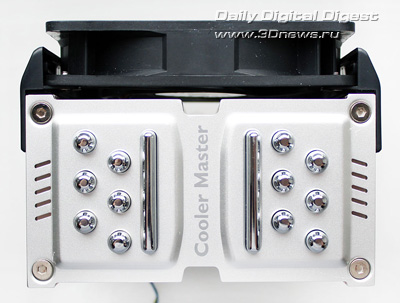

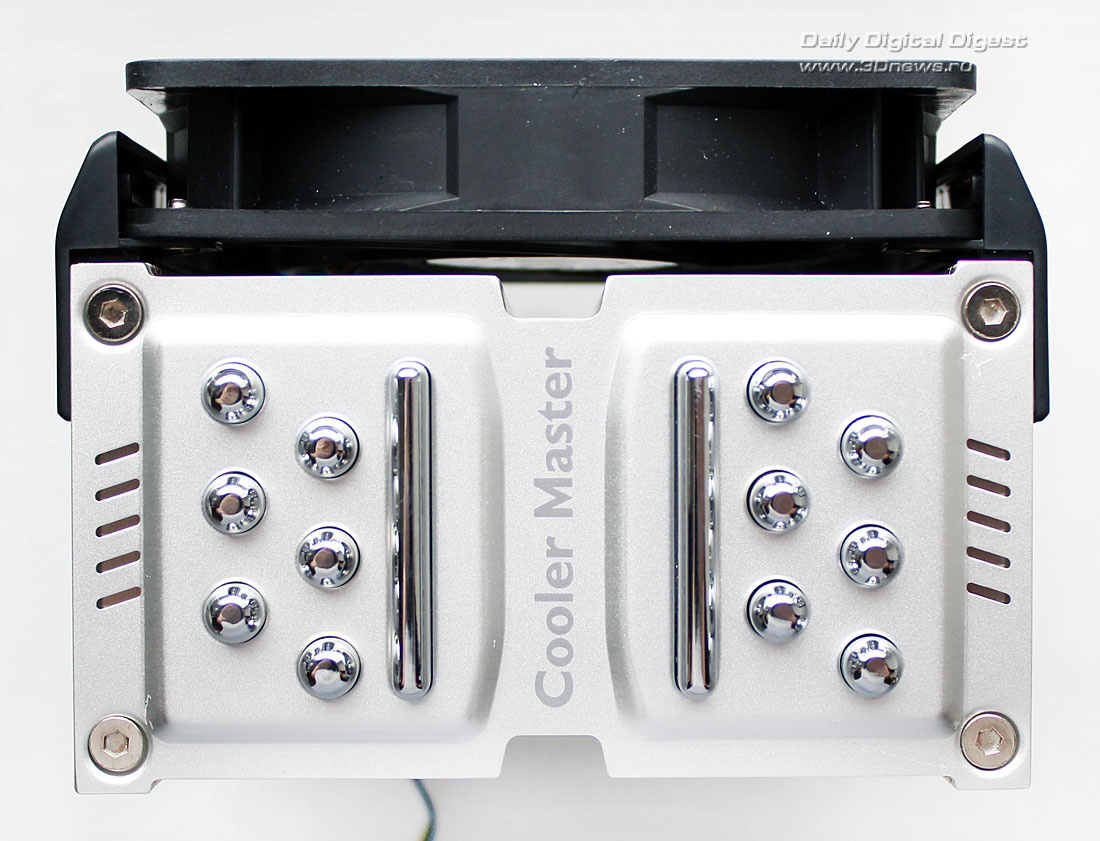

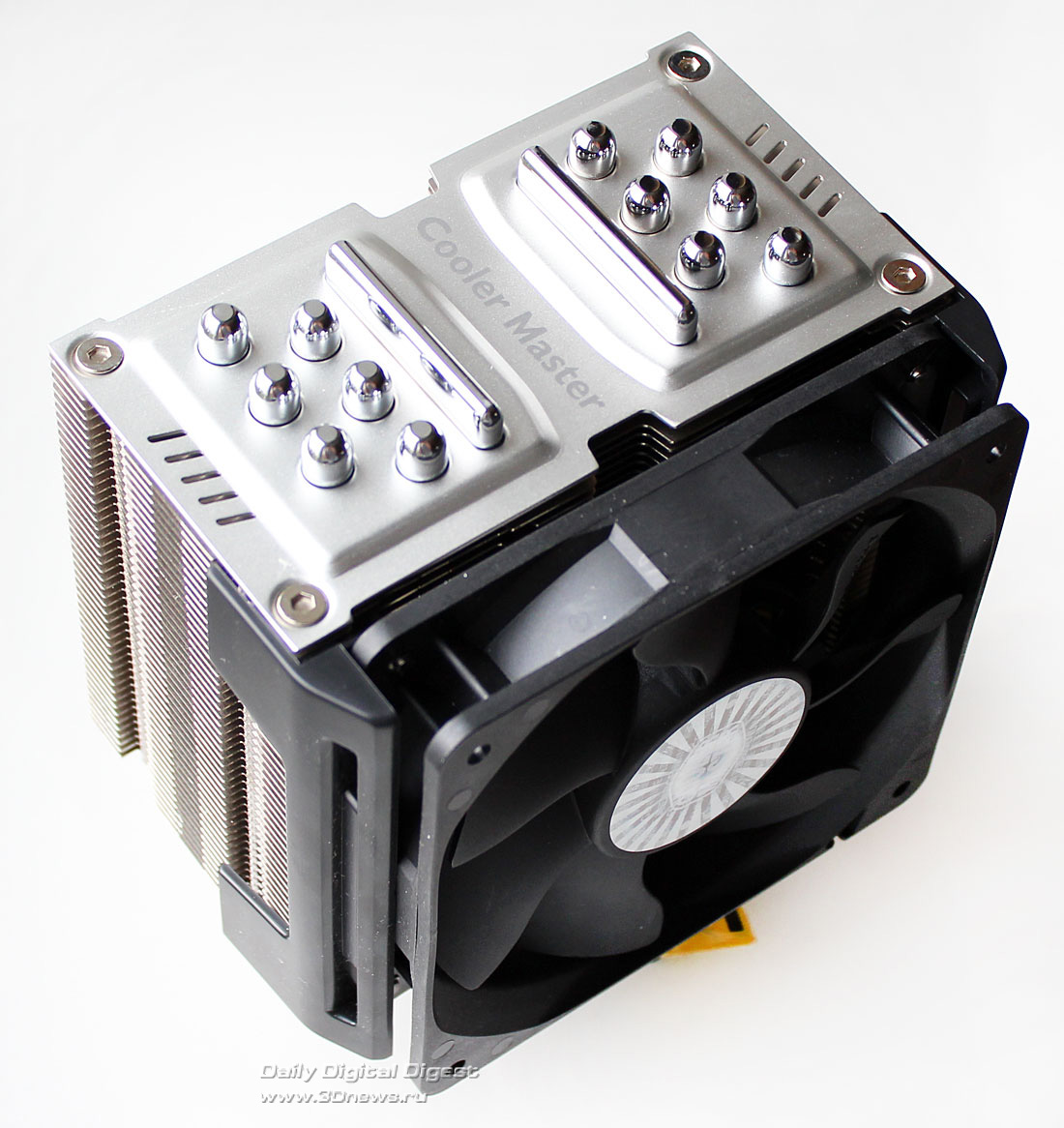

И ключевые из них, конечно же, — две тепловые ленты, концы которых видны в верхней части кулера рядом с наконечниками тепловых трубок:

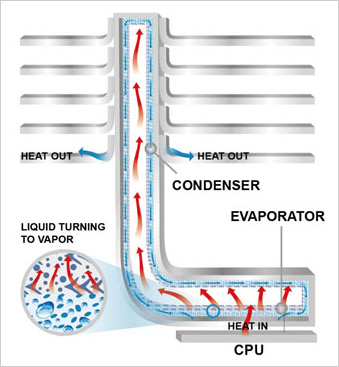

Принцип работы тепловой ленты такой же, как и у тепловых трубок: находящаяся внутри жидкость при нагревании испаряется, пар поднимается вверх, а потом по боковым стенкам ленты вновь спускается к основанию, отдавая тепло рёбрам радиатора, которые охлаждаются потоком воздуха вентилятора:

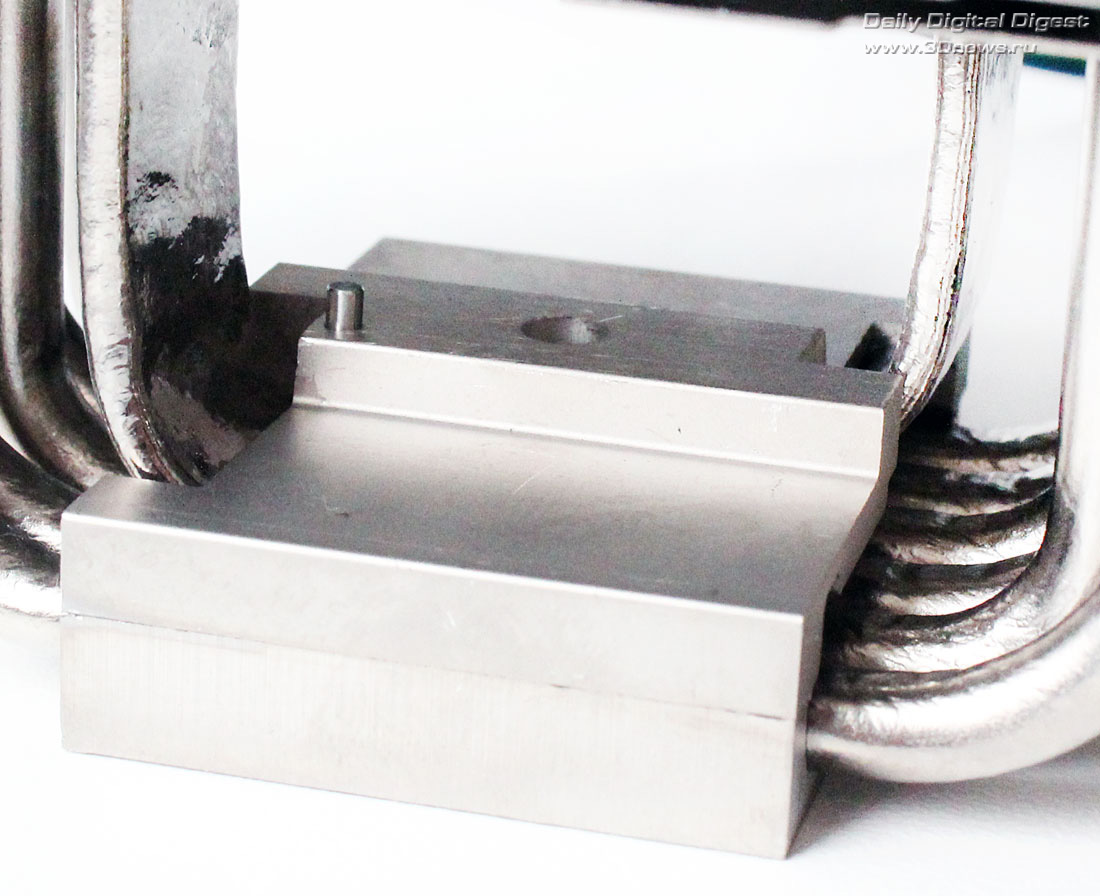

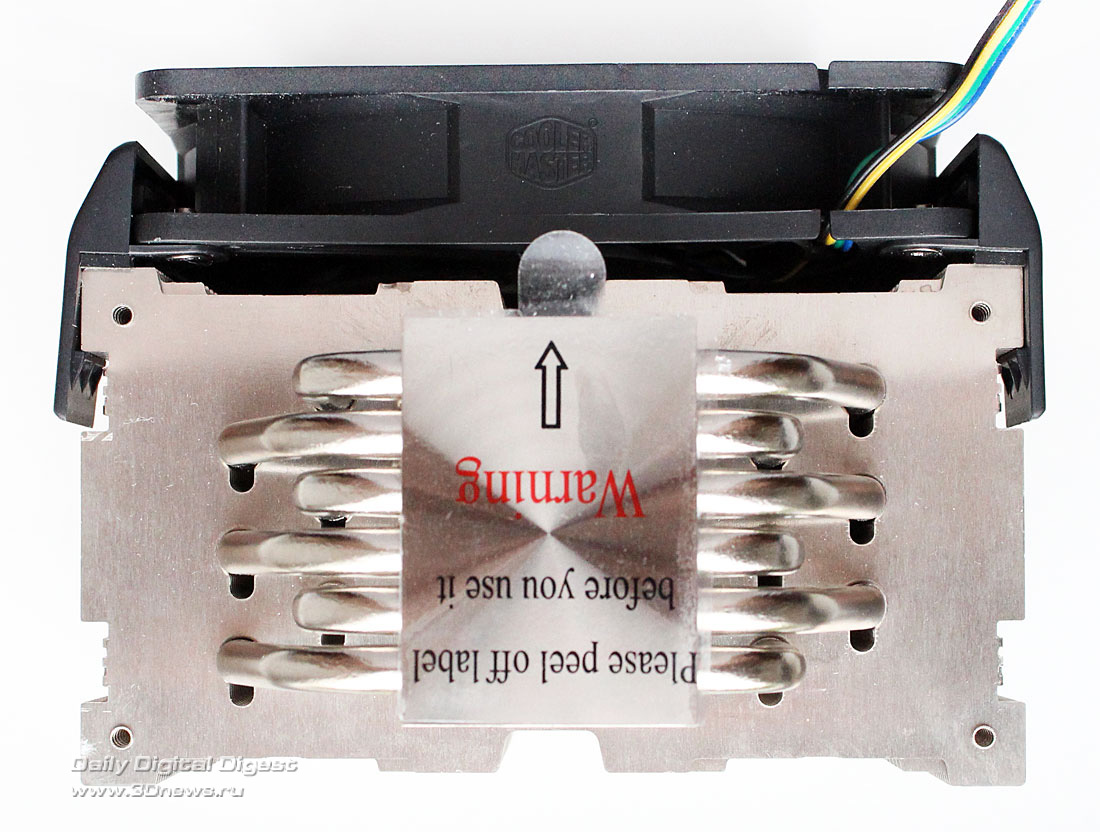

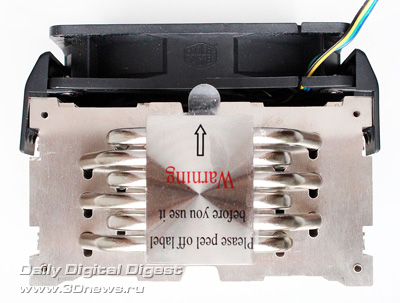

В сравнении с тепловыми трубками лента имеет большую площадь контакта и скорость теплообмена, поэтому должна более эффективно и равномерно распределять тепловой поток по рёбрам радиатора. Но в случае конструкции Cooler Master TPC 812 мы можем говорить только о распределении теплового потока, снимаемого с верхней стороны тепловых трубок в основании, так как лента находится непосредственно над ними:

Таким образом, основная нагрузка по-прежнему приходится на шесть шестимиллиметровых тепловых трубок, а лента лишь помогает им, а не отводит львиную долю тепла, как это могло бы быть.

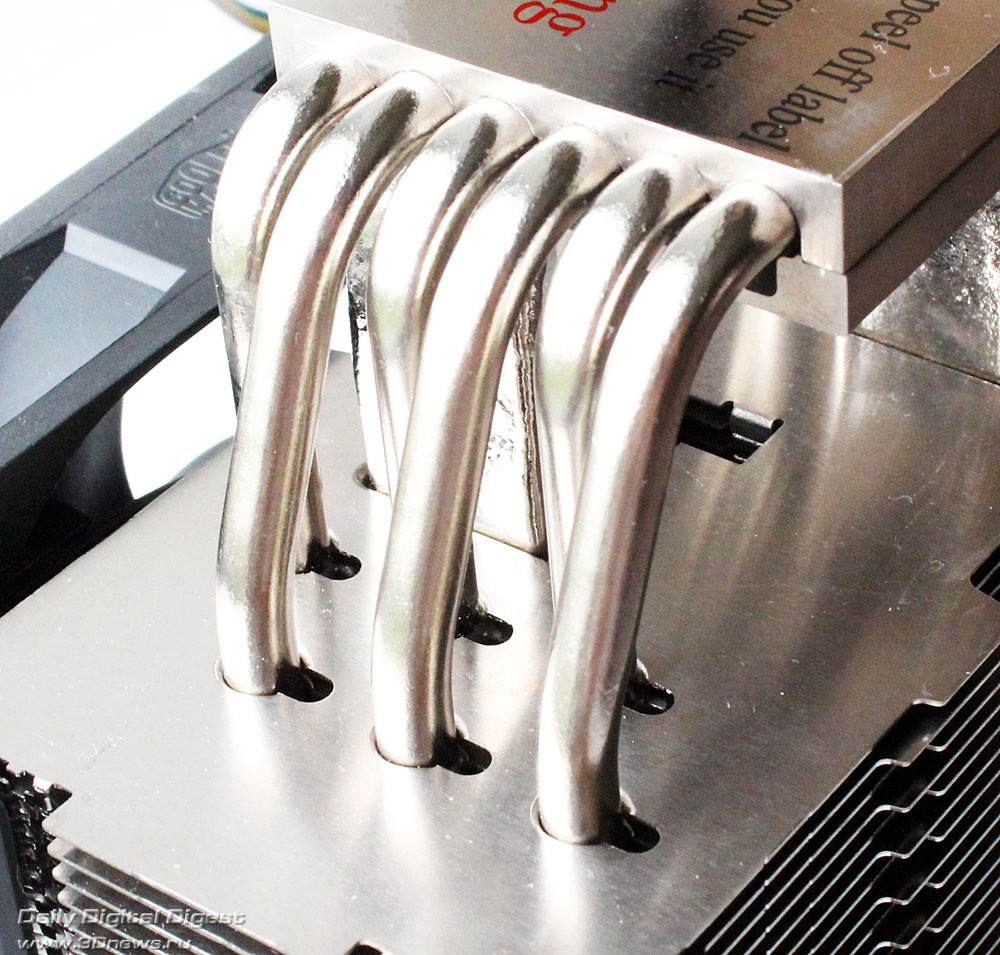

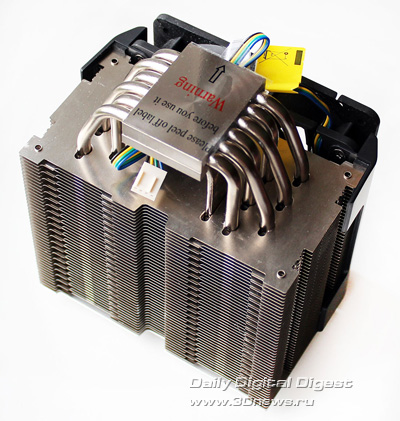

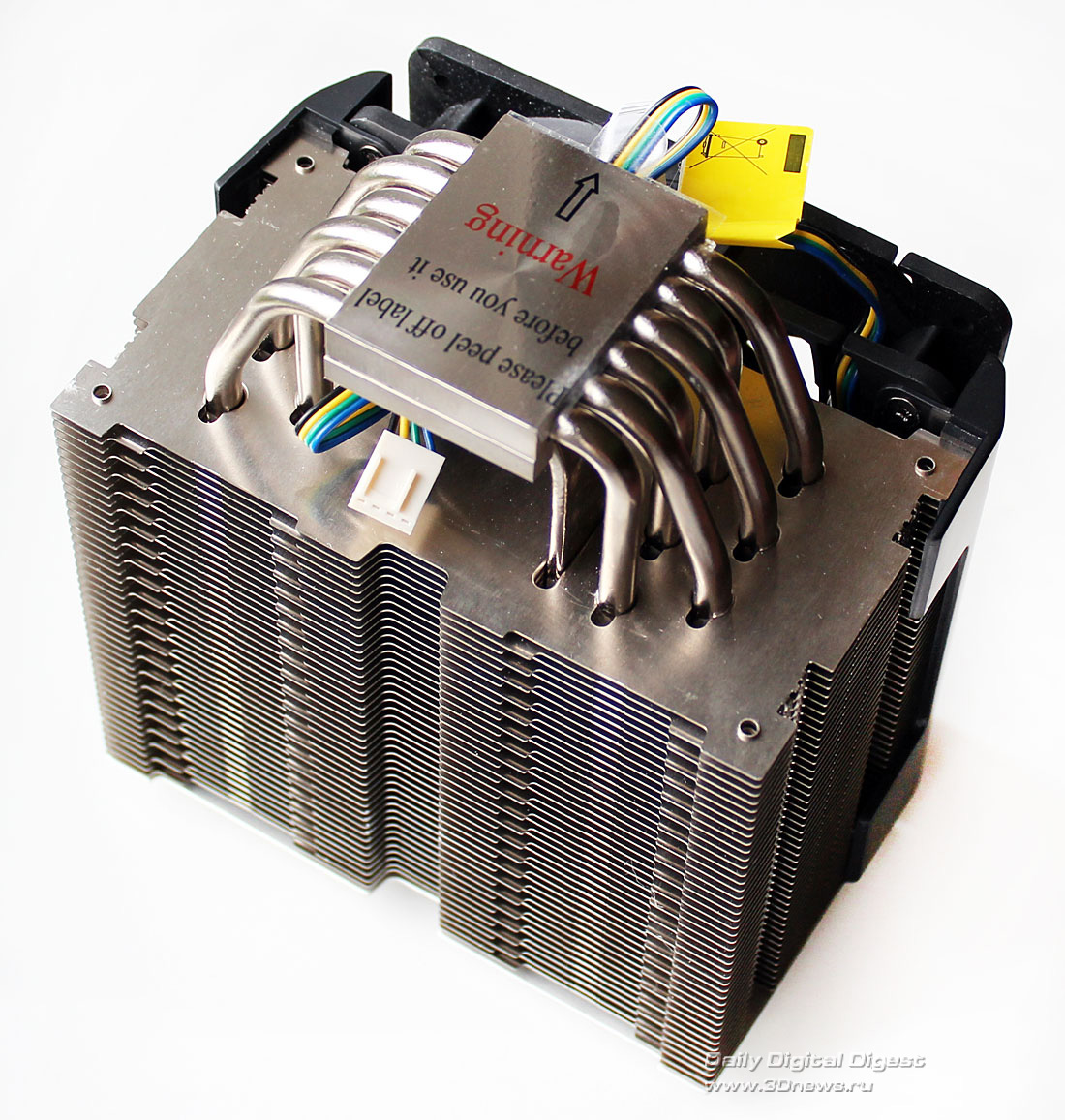

В свою очередь, трубки пронизывают радиатор в шахматном порядке, напоминая об известных всем кулерах Thermalright:

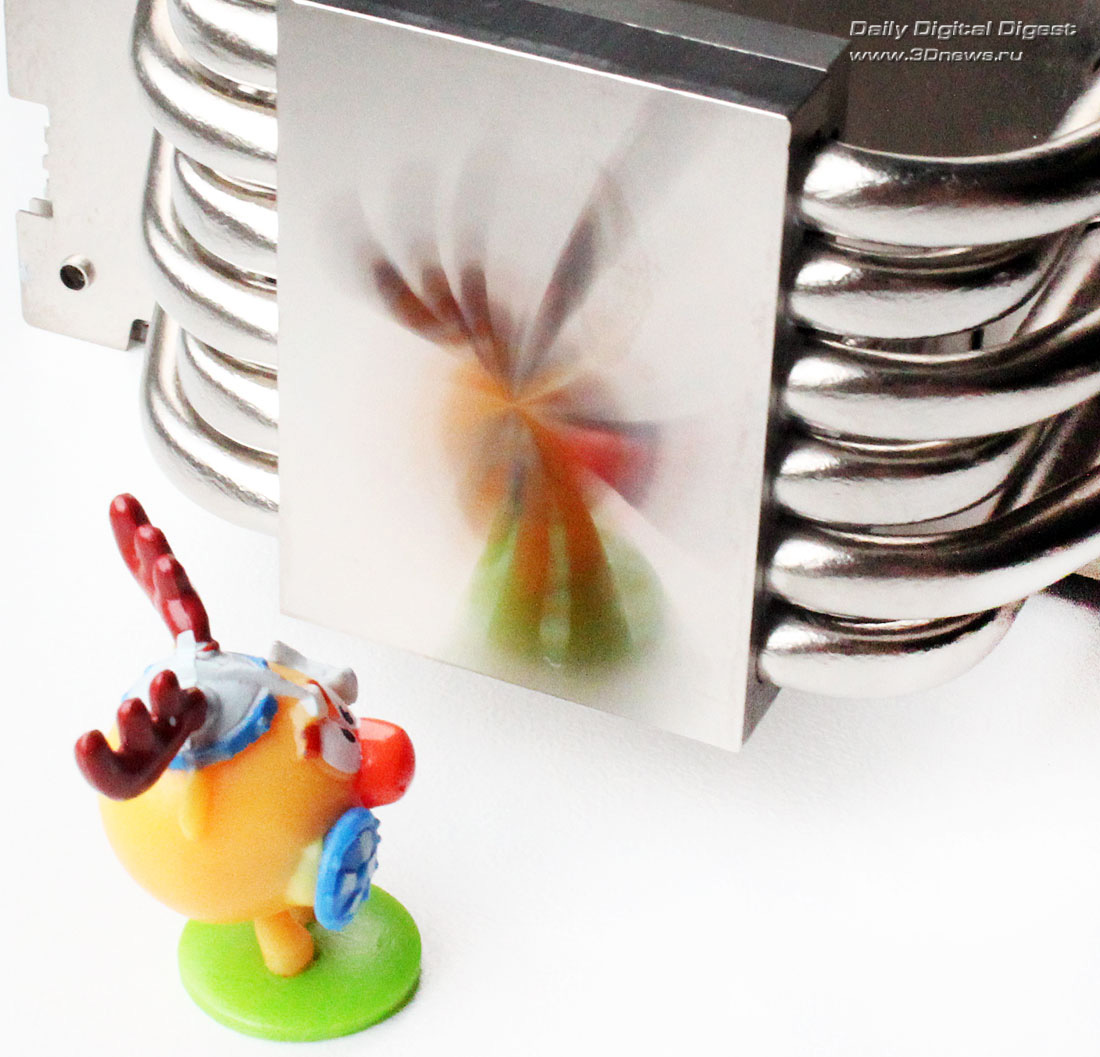

Медное никелированное основание обработано весьма посредственно:

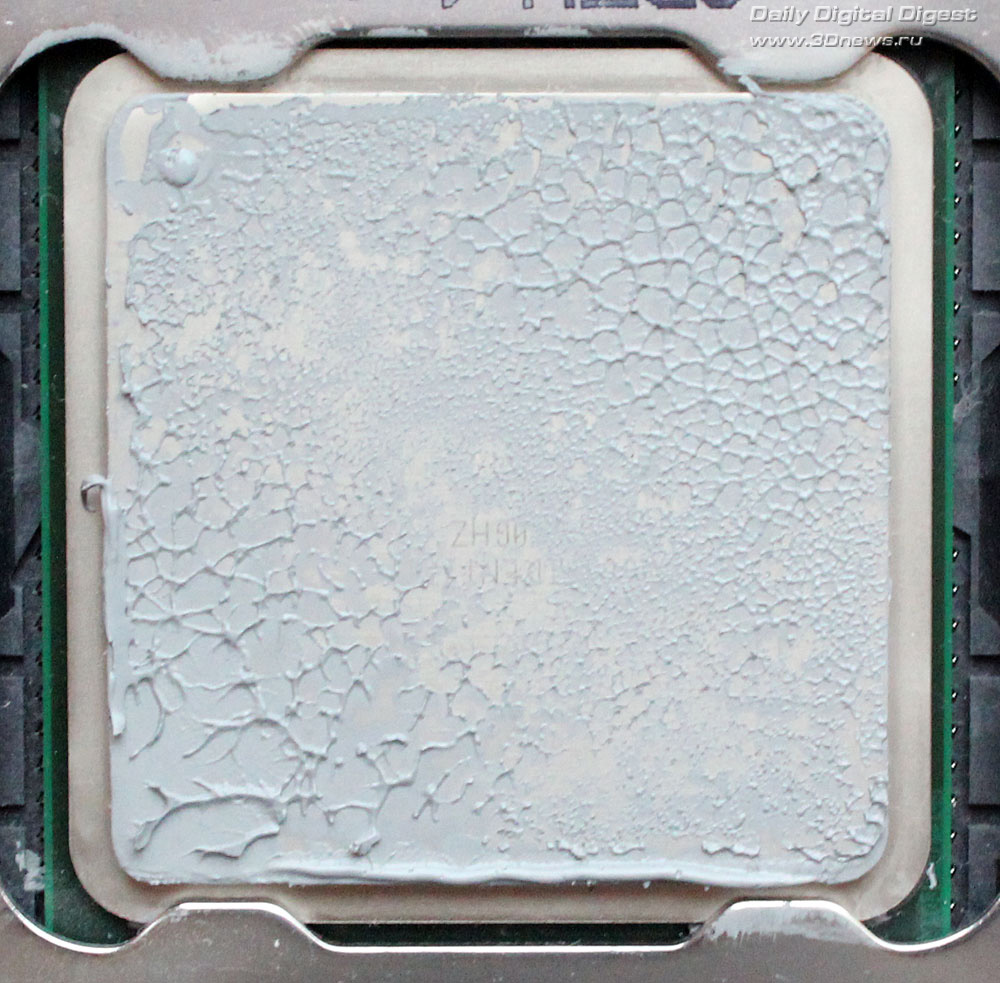

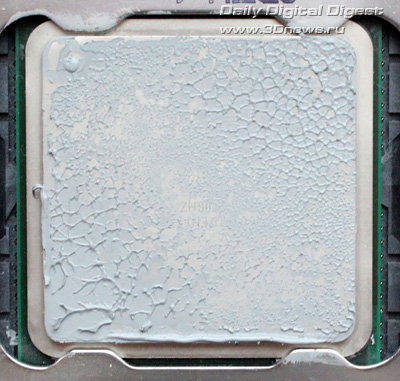

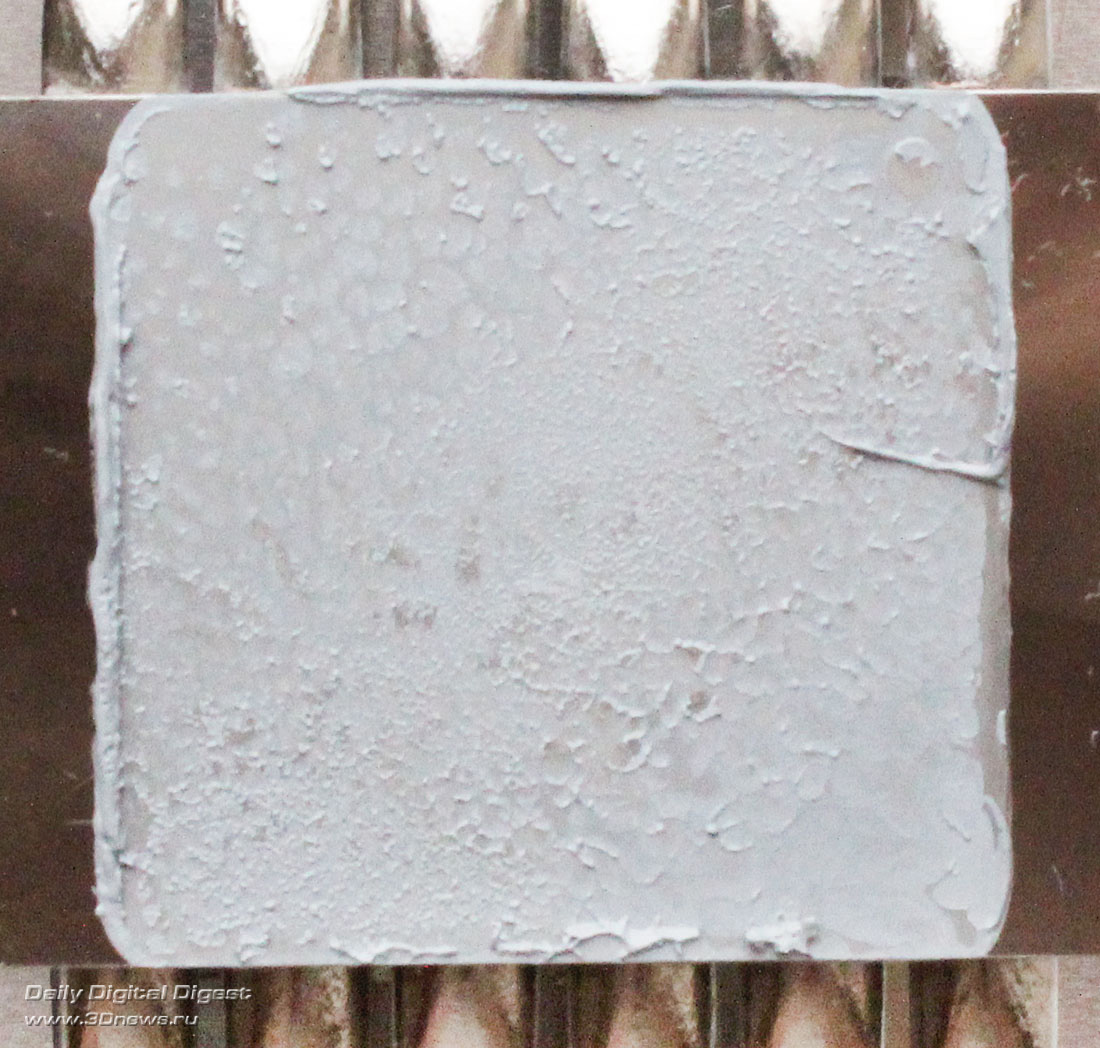

В то же время к его ровности невозможно предъявить какие-либо претензии, даже на нашем процессоре с выпуклым теплораспределителем мы получили полноценные отпечатки:

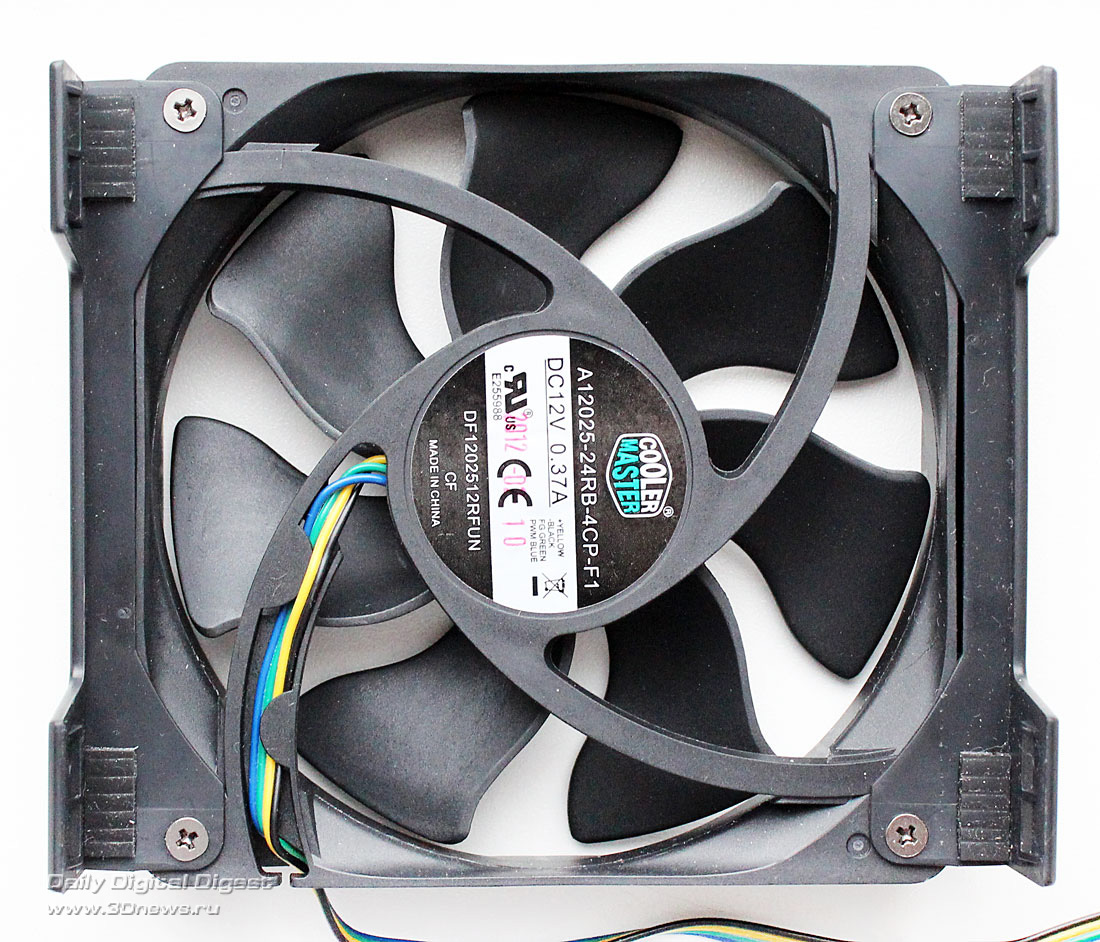

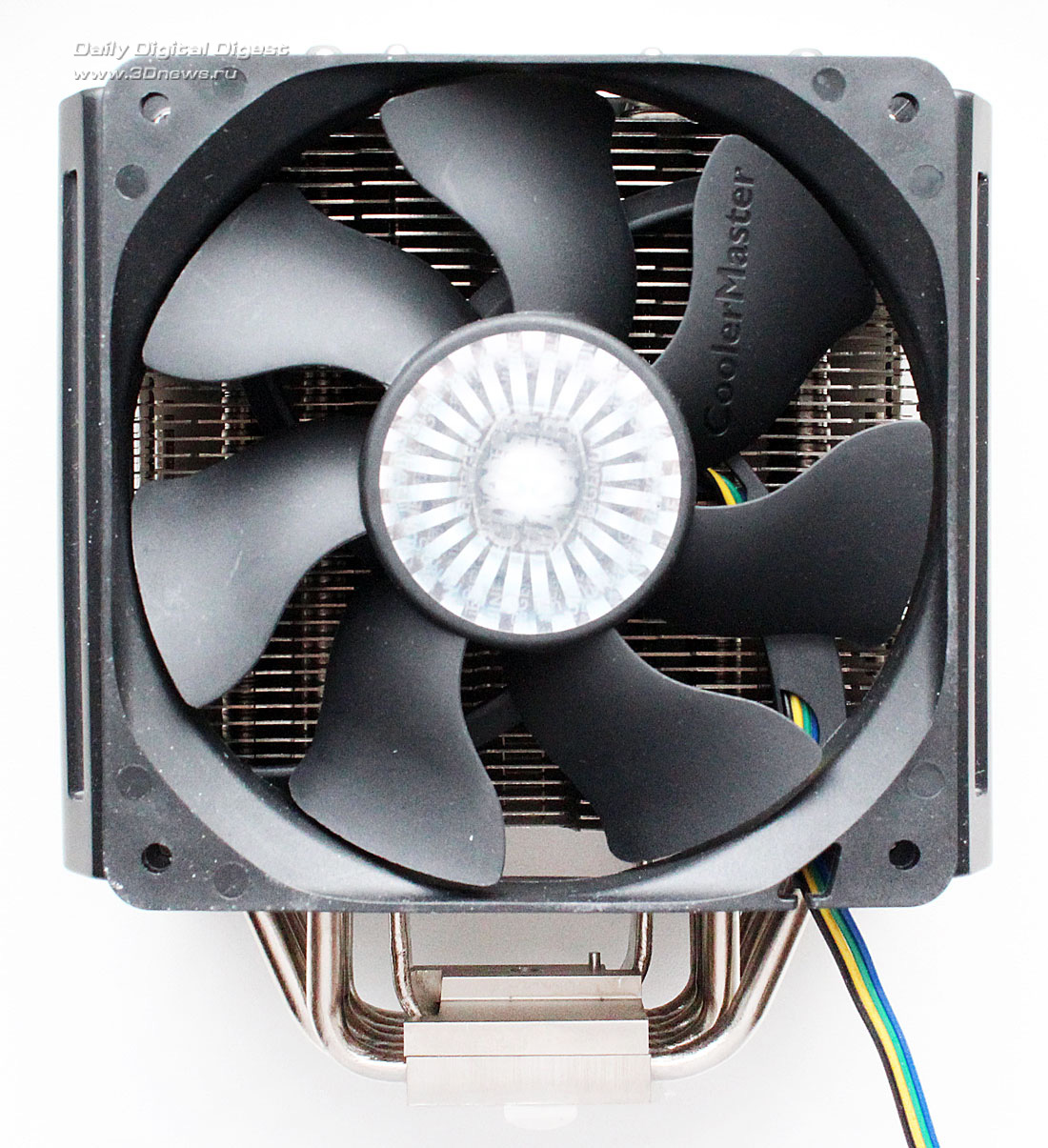

Cooler Master TPC 812 оснащается одним 120-мм вентилятором с семью лопастями:

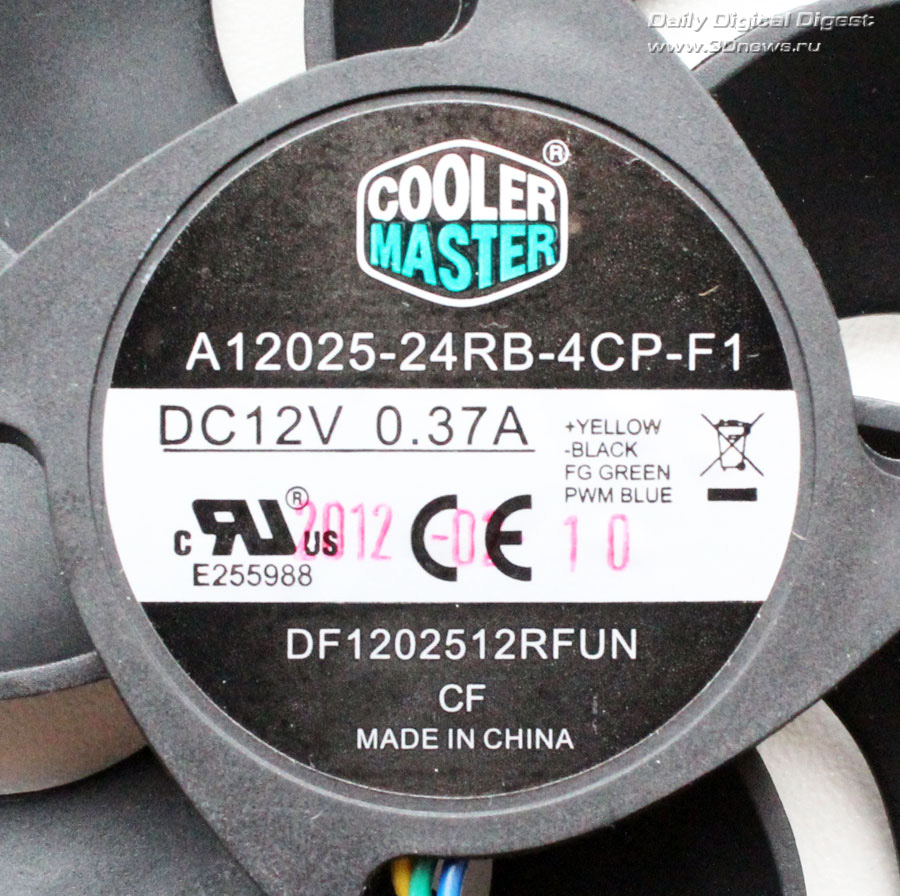

Это уже хорошо известная нам модель XtraFlo. Крыльчатка с оригинальными изогнутыми лопастями должна обеспечивать, по мнению маркетологов Cooler Master, «экстра высокий воздушный поток». Скорость вращения вентилятора изменяется методом широтно-импульсной модуляции (PWM) в диапазоне от 600 до 2400 об/мин, но с помощью входящего в комплект кабеля-резистора верхнюю отметку скорости можно ограничить на уровне 1600 об/мин.

В основе вентилятора — подшипник скольжения с увеличенным до 40 000 часов, или 4,6 года непрерывной работы, сроком службы. Максимальное энергопотребление не должно превышать 4,44 Вт при силе тока 0,37 А.

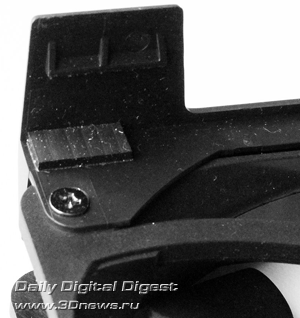

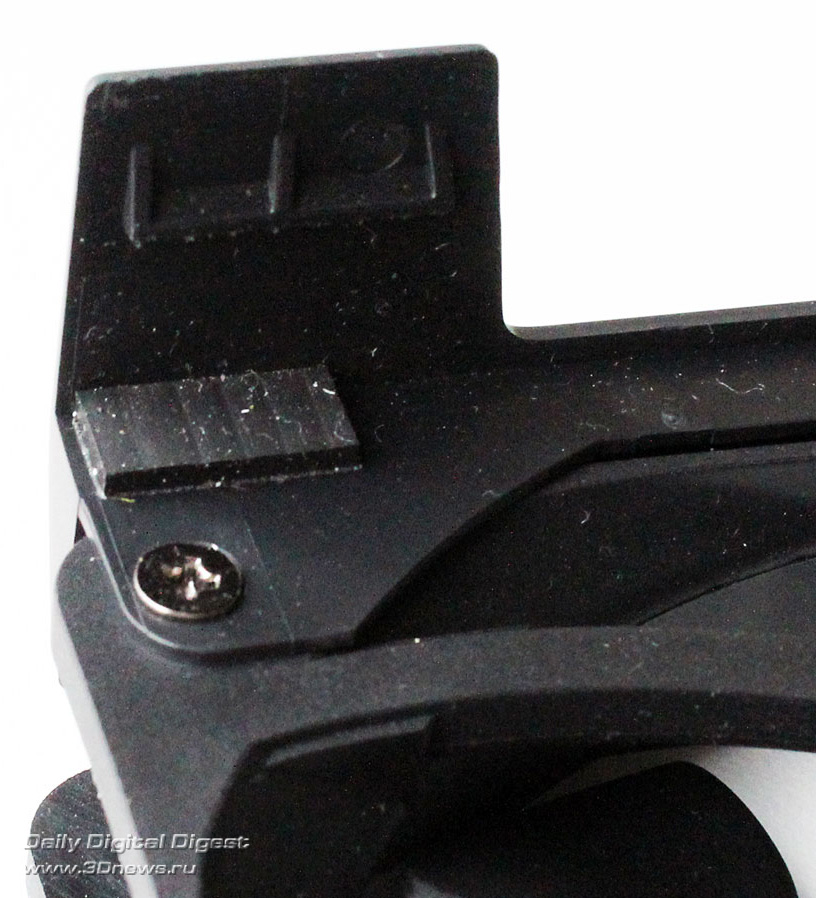

Закрепляется «вертушка» на радиаторе с помощью двух пластиковых защёлок, приворачиваемых к его рамке винтами-саморезами:

Мягкие резиновые демпферы, предназначенные для снижения вибраций и уменьшения уровня шума, приклеены по углам этих накладок. Кроме того, в комплекте Cooler Master TPC 812 есть ещё две пластиковые накладки с винтами и набор резиночек для установки на радиатор второго вентилятора.

⇡#Поддерживаемые платформы и установка

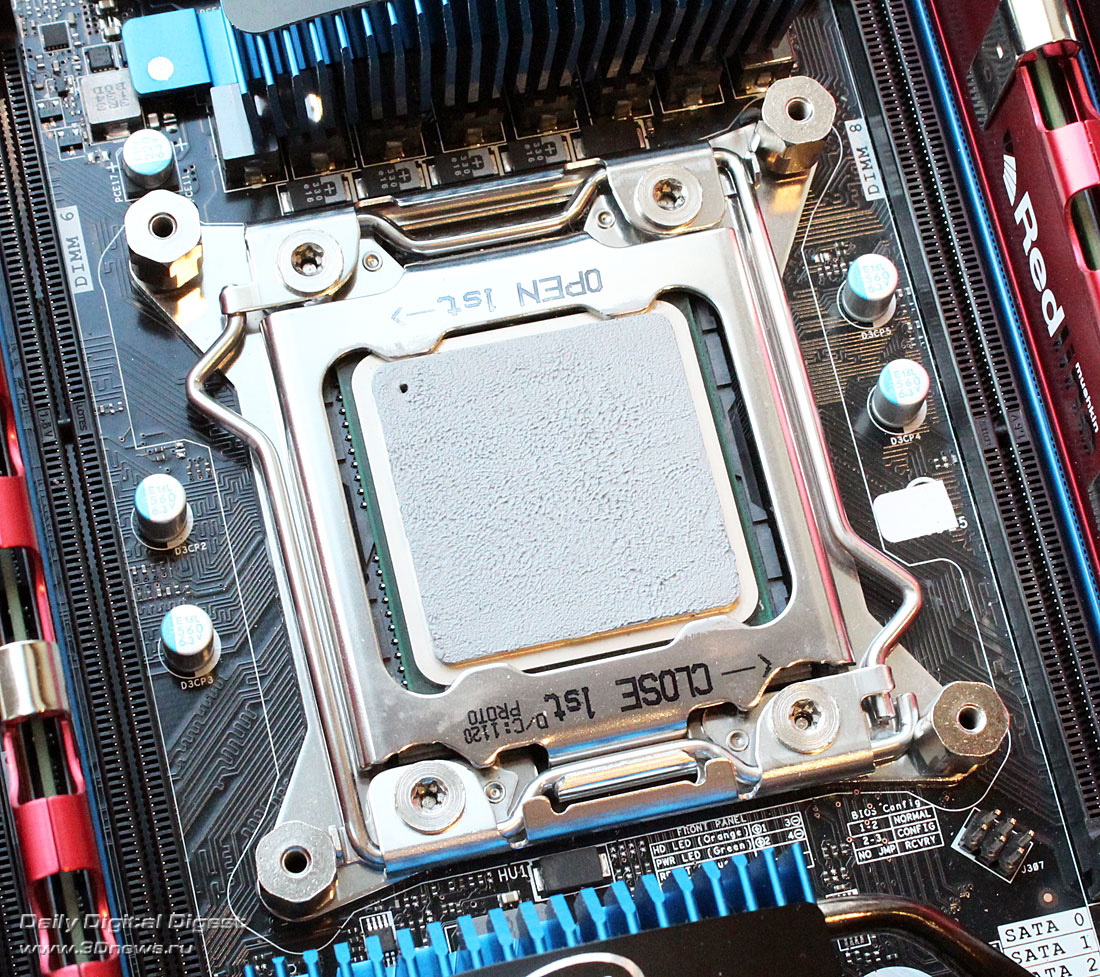

Cooler Master TPC 812 совместим со всеми современными платформами, а сама процедура установки, пошагово описанная в инструкции, очень проста. К примеру, на платформе с разъёмом LGA2011 достаточно только ввернуть в отверстия креплений специальные втулки с резьбой…

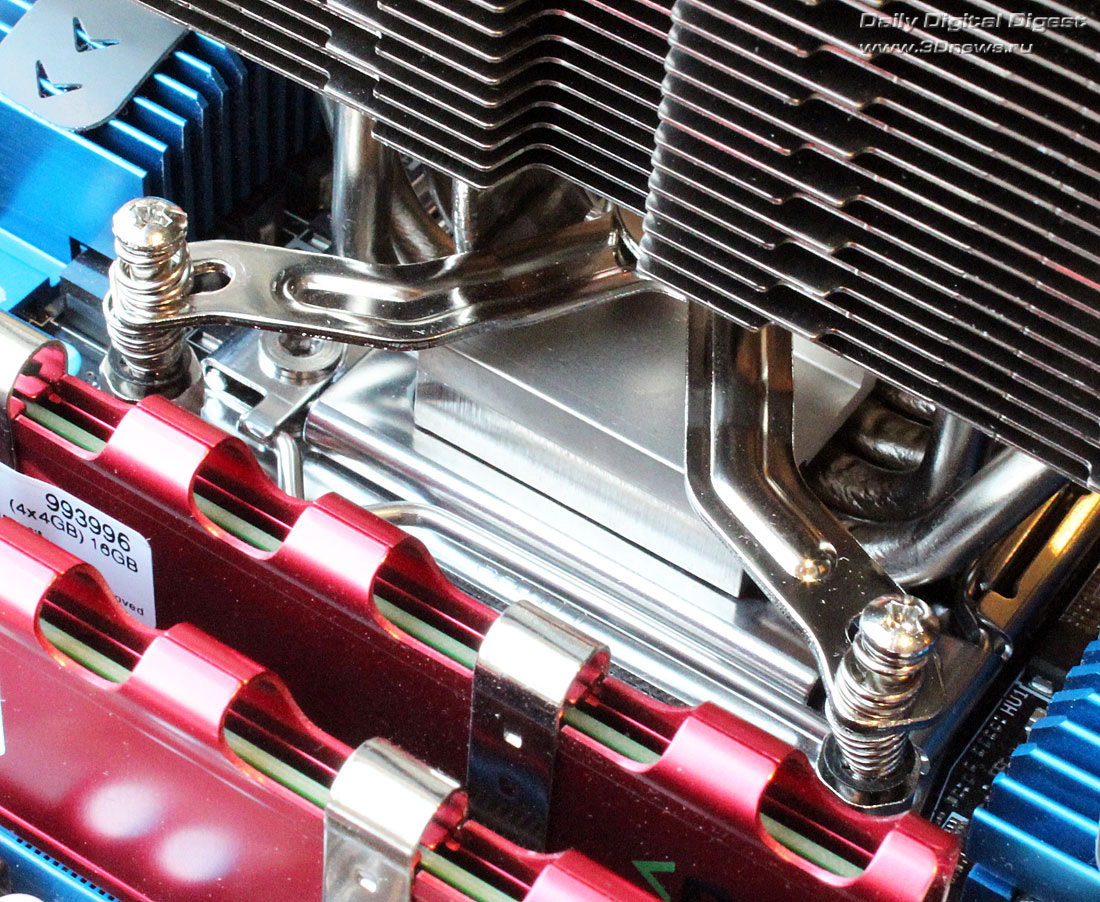

…и затем установить радиатор кулера, равномерно притянув его x-образной пластиной с подпружиненными винтами:

Процедура установки кулера на другие платформы принципиально ничем не отличается от установки на LGA2011, но вместо втулок используются другие шпильки и универсальная усилительная пластина, устанавливаемая с обратной стороны платы. Вот и всё.

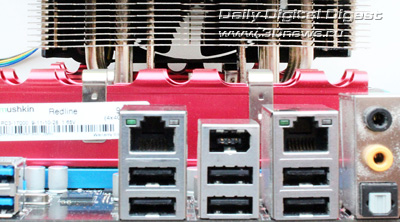

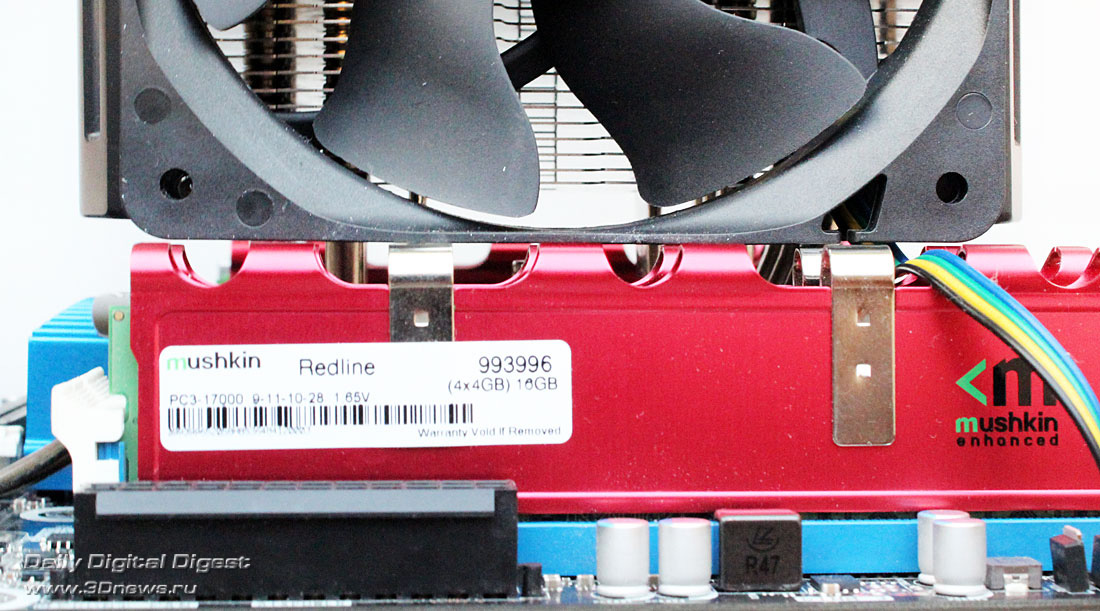

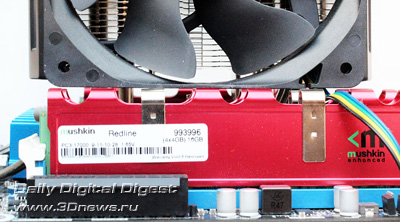

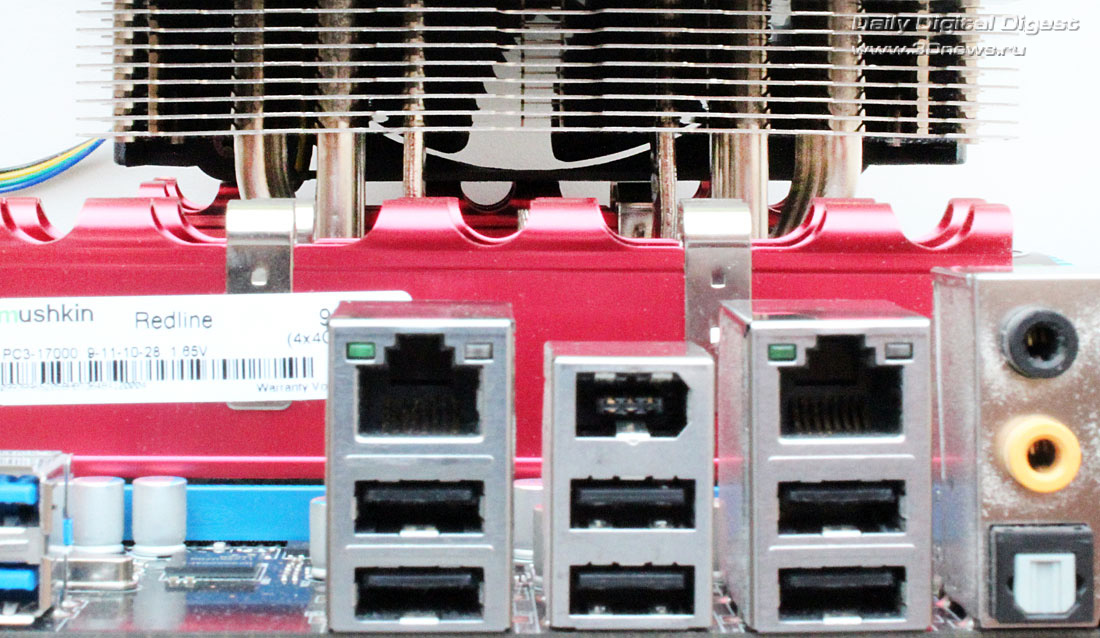

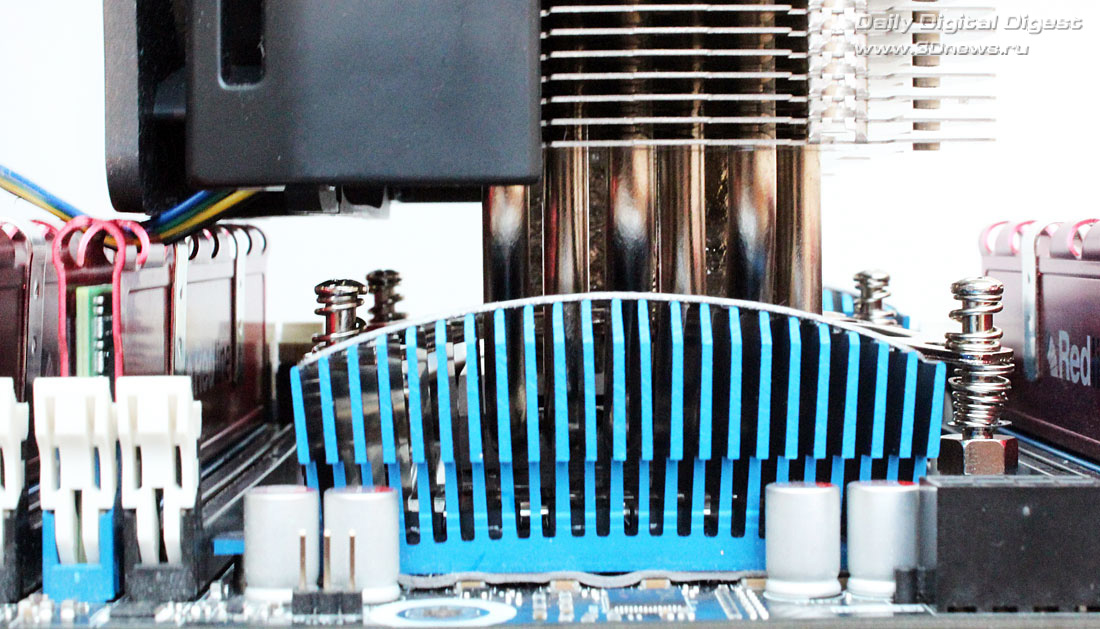

После этого остаётся только закрепить вентилятор на радиаторе, подключить его кабель к четырёхконтактному разъёму на материнской плате — и Cooler Master TPC 812 готов к эксплуатации! Расстояние от нижней пластины радиатора до материнской платы составляет 50 мм, и пусть рамка вентилятора при его установке на радиатор свисает ещё ниже, это ничуть не мешает модулям памяти или радиаторам на силовых элементах в околосокетном пространстве:

Высота кулера составляет 163 мм, поэтому он без проблем должен разместиться даже в сравнительно узких ATX-корпусах.

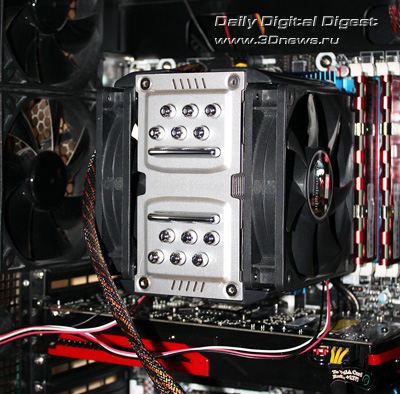

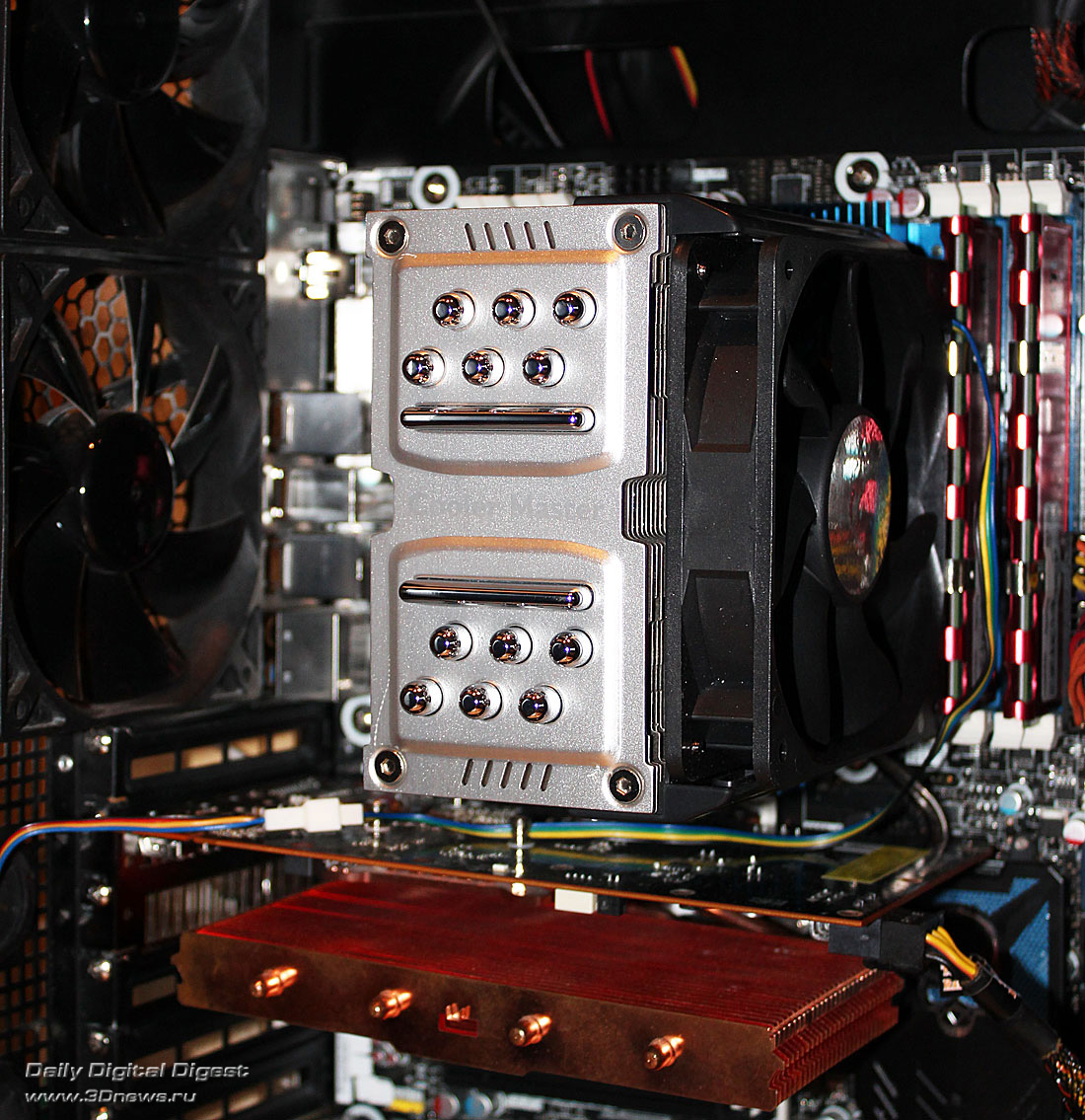

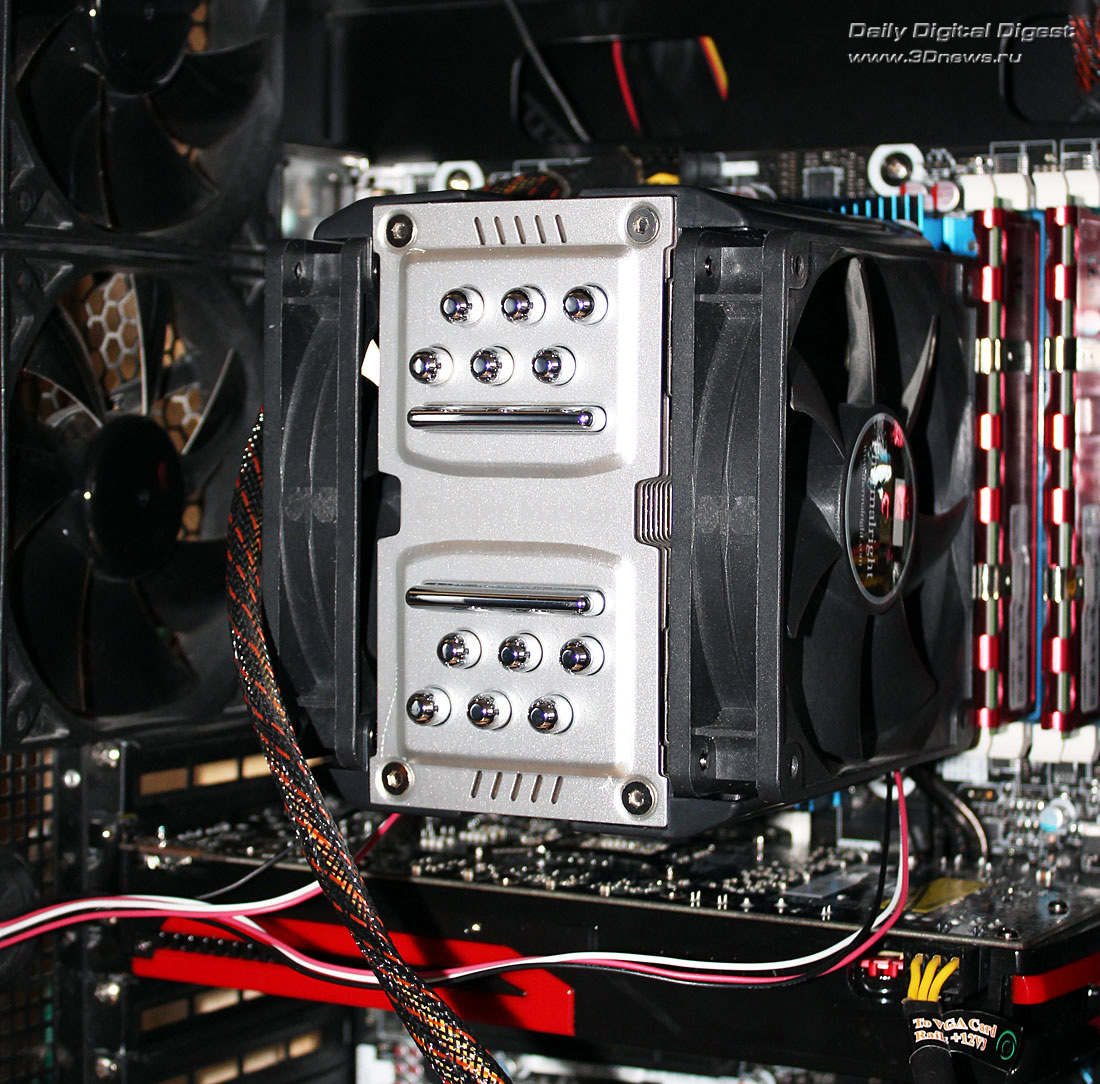

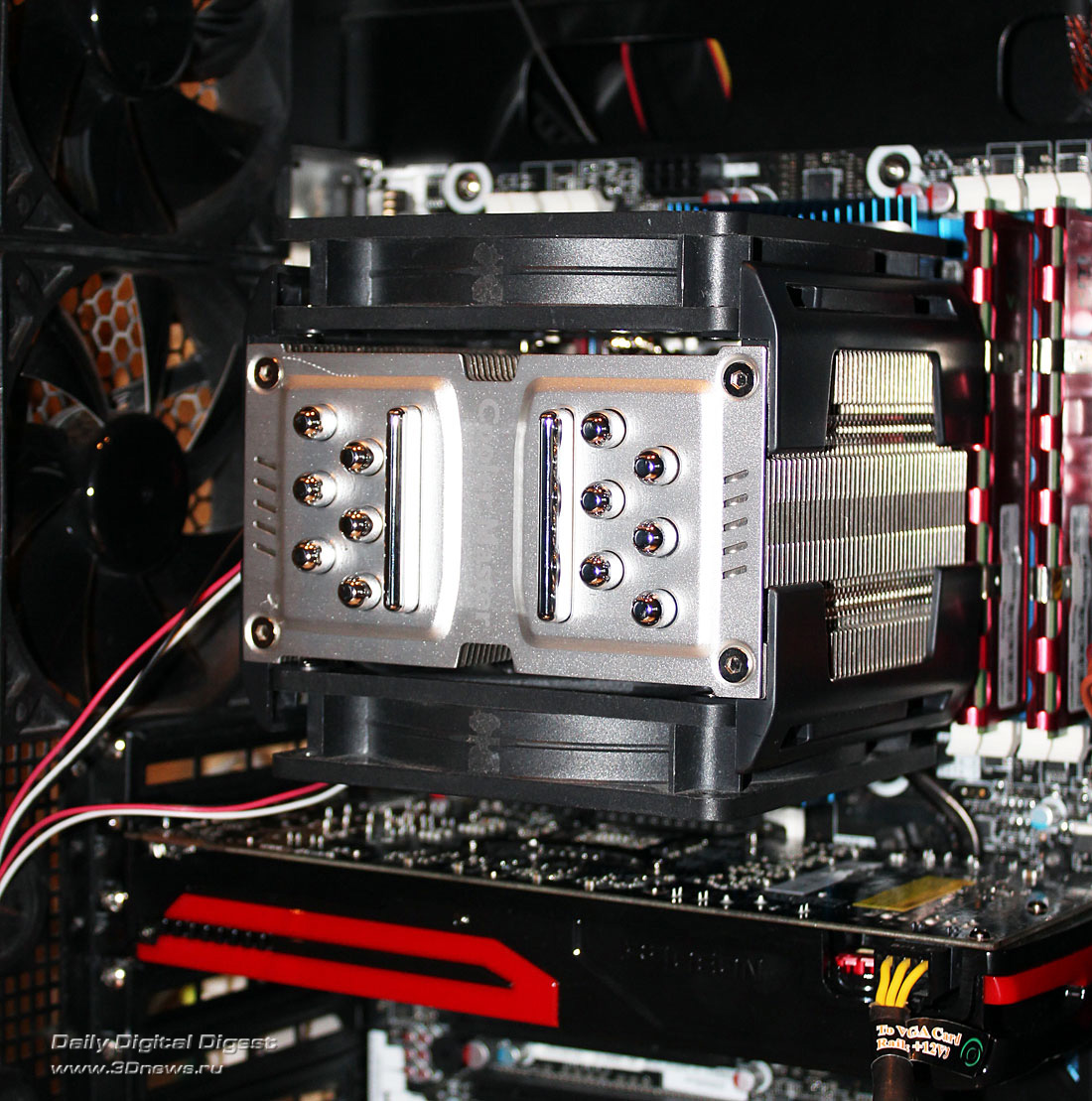

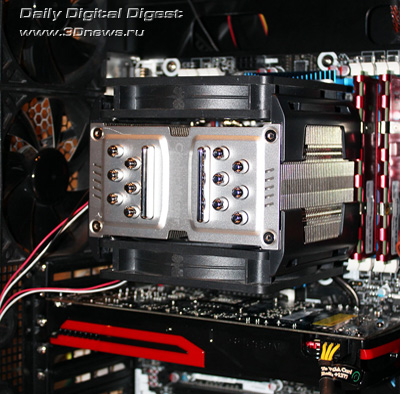

С двумя вентиляторами Cooler Master TPC 812 выглядит следующим образом:

Как видите, мы протестировали новинку при двух возможных ориентациях на процессоре и в корпусе системного блока и сразу скажем, что никакой разницы в эффективности между этими вариантами установки в наших тестовых условиях и на нашей тестовой платформе не выявили.
