Процессорный топ-кулер Scythe Grand Kama Cross Rev. B

⇡#Введение

Ни для кого не является откровением тот факт, что в сфере воздушных систем охлаждения для центральных процессоров продолжается затяжной застой. Ничего нового и по-настоящему интересного с точки зрения повышения эффективности и снижения уровня шума уже давно не выходит, а производители ограничиваются только косметическими изменениями своих моделей и оснащением их креплениями для новых процессорных разъёмов. Наиболее ярким — на первый взгляд — примером тому является «новый» кулер Scythe Grand Kama Cross Rev. B, анонсированный в середине прошлого года.

Более трёх лет назад японская компания Scythe Co., Ltd. Japan выпустила его первую версию. Знаете, какие конструктивные изменения были внесены в версию B? Никаких! То есть совсем никаких! Единственное, что позволило Scythe присвоить новую ревизию Grand Kama Cross, — это наделение его совместимостью с Intel LGA2011 и формальной поддержкой AMD Socket FM1 и FM2, которых попросту не существовало в 2009-2010 годах. Тем не менее мы решили ещё раз проверить эффективность данной системы охлаждения, тем более что наша нынешняя тестовая платформа построена как раз на процессоре конструктива LGA2011. Посмотрим, чем нас сможет удивить оригинальный топ-кулер Scythe на шестиядерном процессоре.

⇡#Технические характеристики и рекомендованная стоимость

⇡#Упаковка и комплектация

Коробка, в которой поставляется Scythe Grand Kama Cross Rev. B, представляет собой картонный кубик с «язычком» для размещения её на стенде магазина:

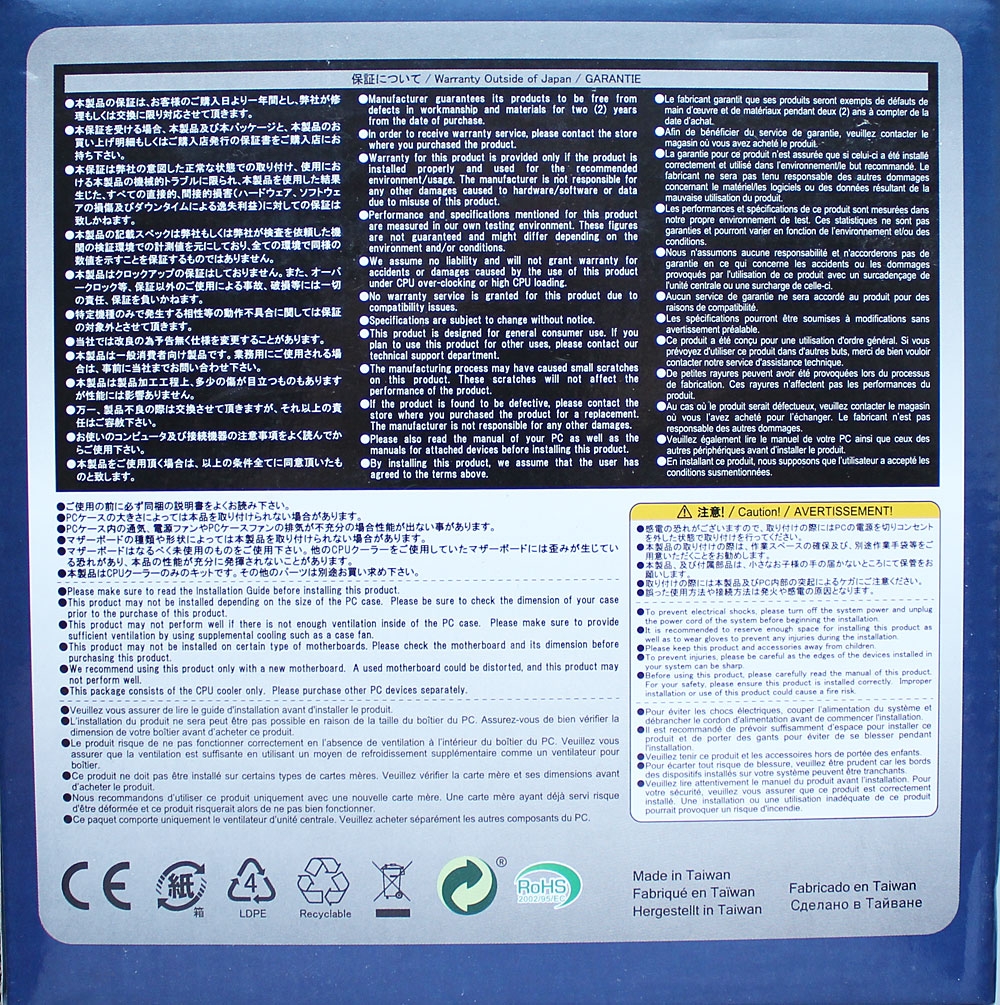

На лицевой стороне изображён сам кулер и перечислены все поддерживаемые им процессорные разъёмы. На боковых сторонах коробки приведены технические характеристики системы охлаждения, фотографии креплений и гарантийные обязательства, а также описаны ключевые особенности:

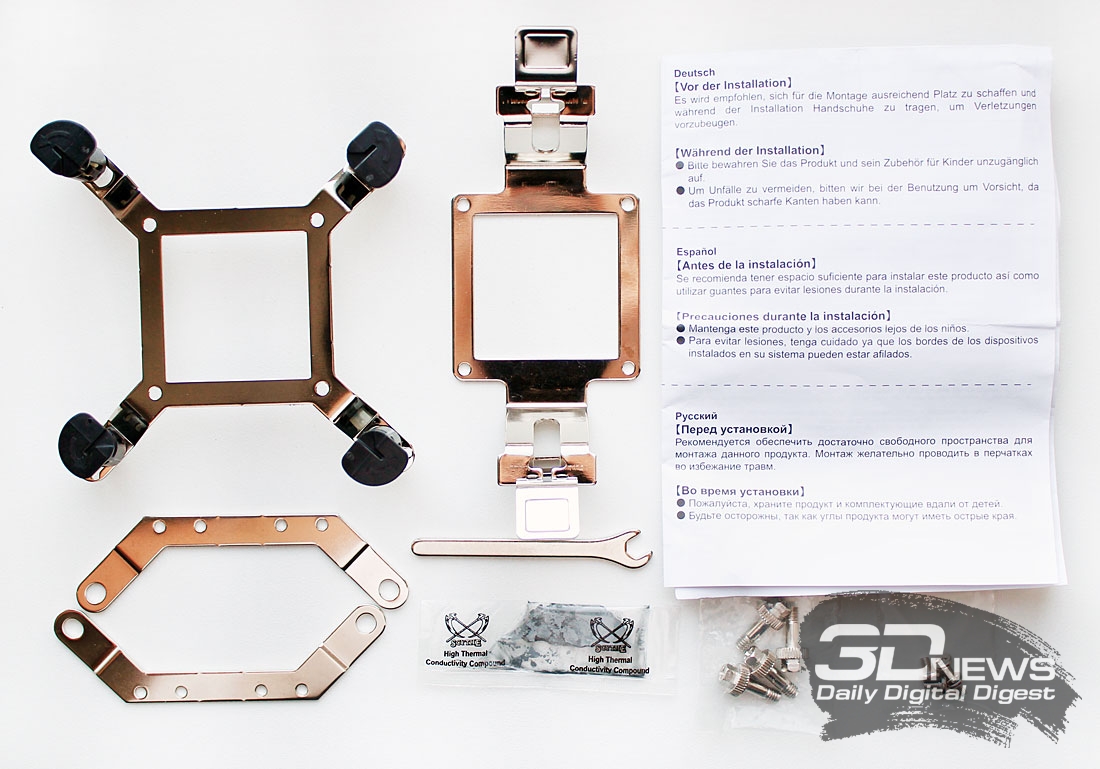

В комплекте с кулером поставляются крепление для разъемов LGA775/1155(6)/1366 с пластиковыми защёлками, универсальное крепление для процессоров AMD, крепление для LGA2011 с ключом и винтами, термопаста Scythe, а также инструкция по сборке и установке:

Выпускается данная модель на Тайване. Розничная стоимость кулера на момент написания статьи находилась у отметки 40 долларов США. Гарантийный срок равен двум годам, как и на все остальные кулеры Scythe.

⇡#Особенности конструкции

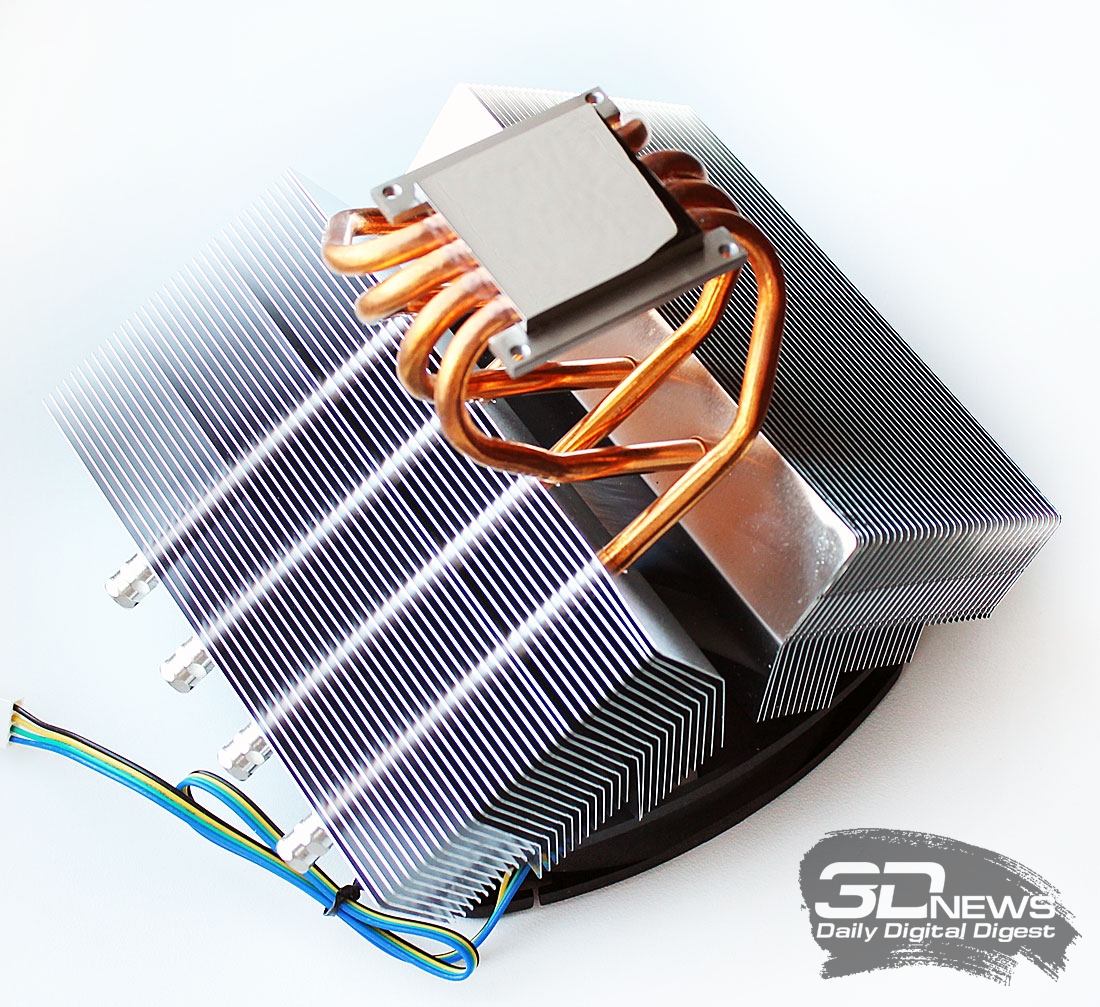

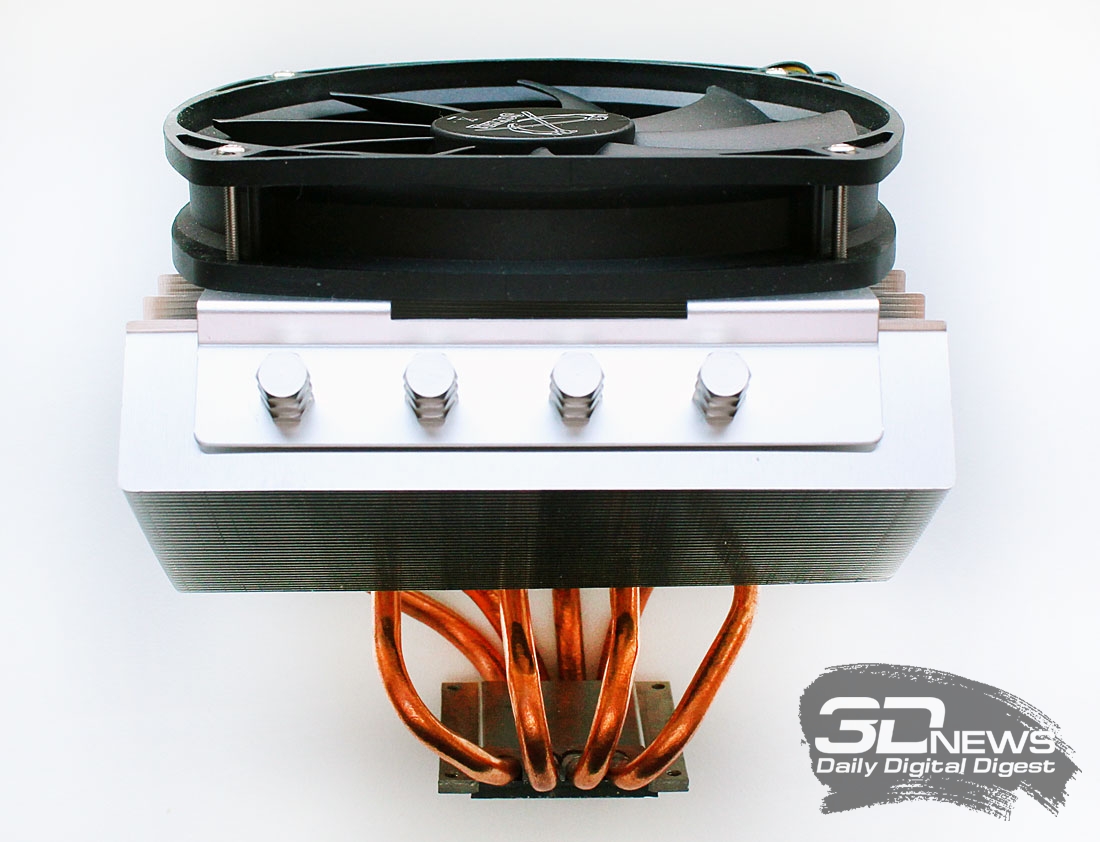

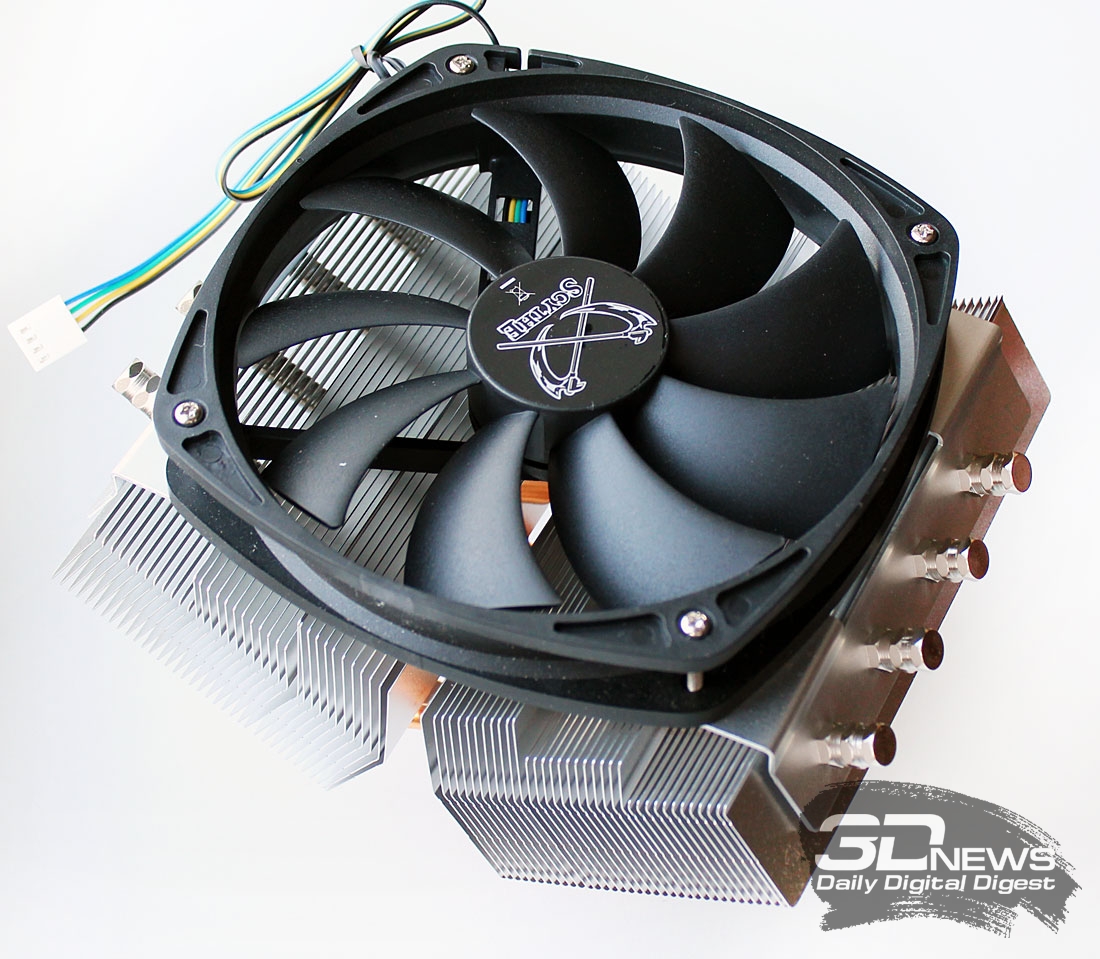

Выглядит Scythe Grand Kama Cross не совсем обычно. Являясь кулером топ-конструкции (с направлением воздушного потока к поверхности материнской платы), он состоит из двух алюминиевых радиаторов, установленных под 40-градусным углом к поверхности материнской платы (так называемая Х-структура) и закрепленного над ними 140-мм вентилятора:

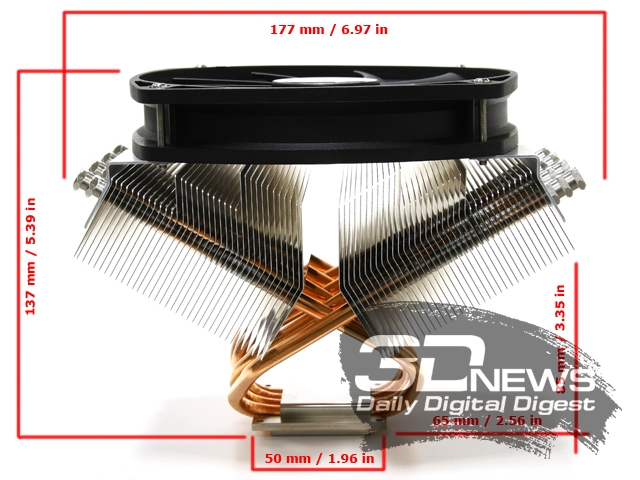

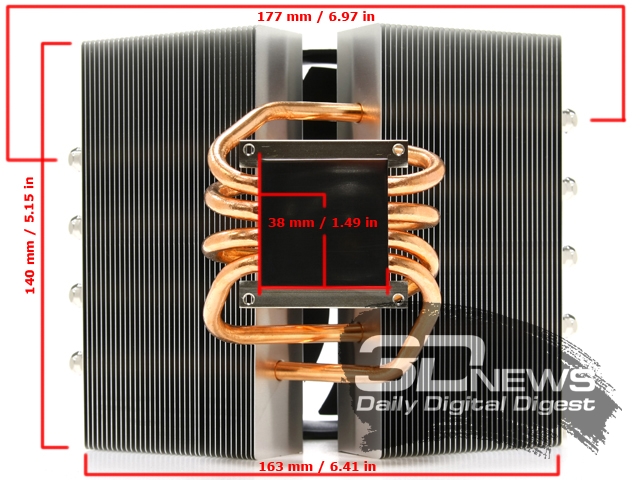

При массе 750 грамм, что по современным меркам процессорных кулеров совсем немного, его габариты составляют 177х140х137 мм и детально приведены на двух следующих схемах:

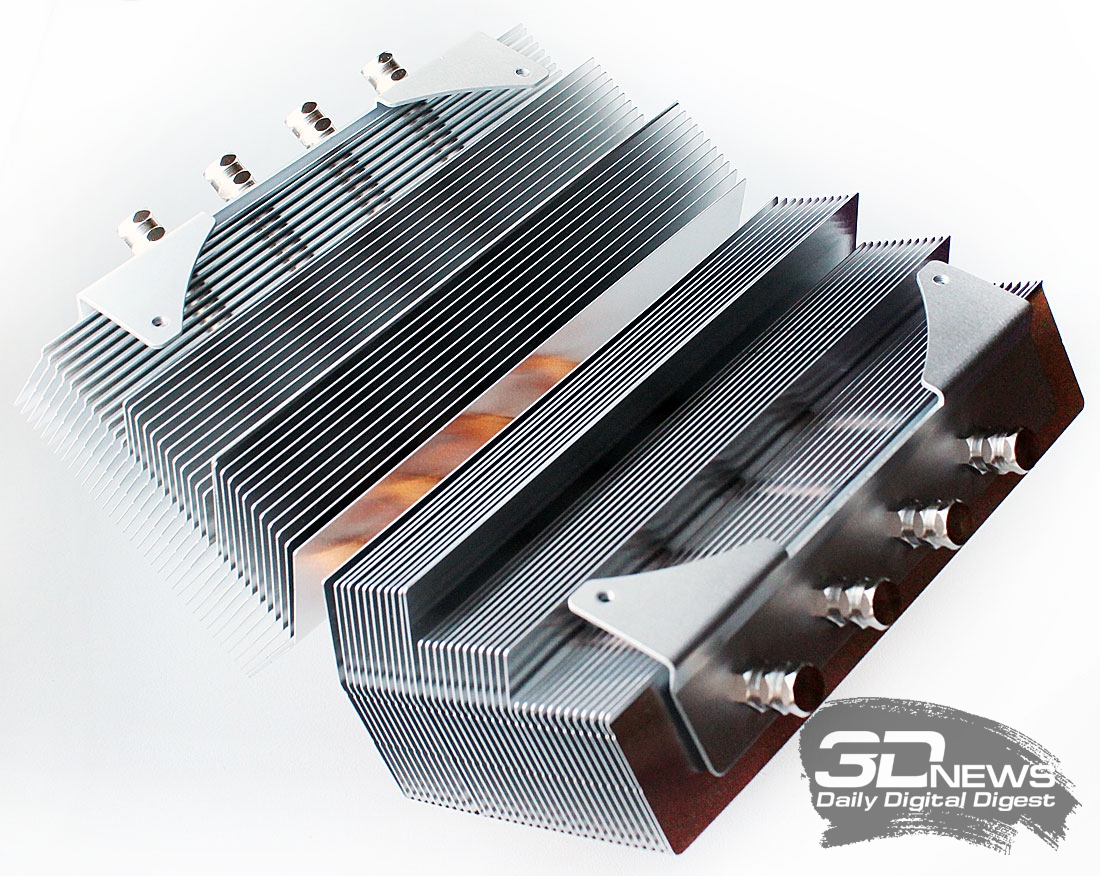

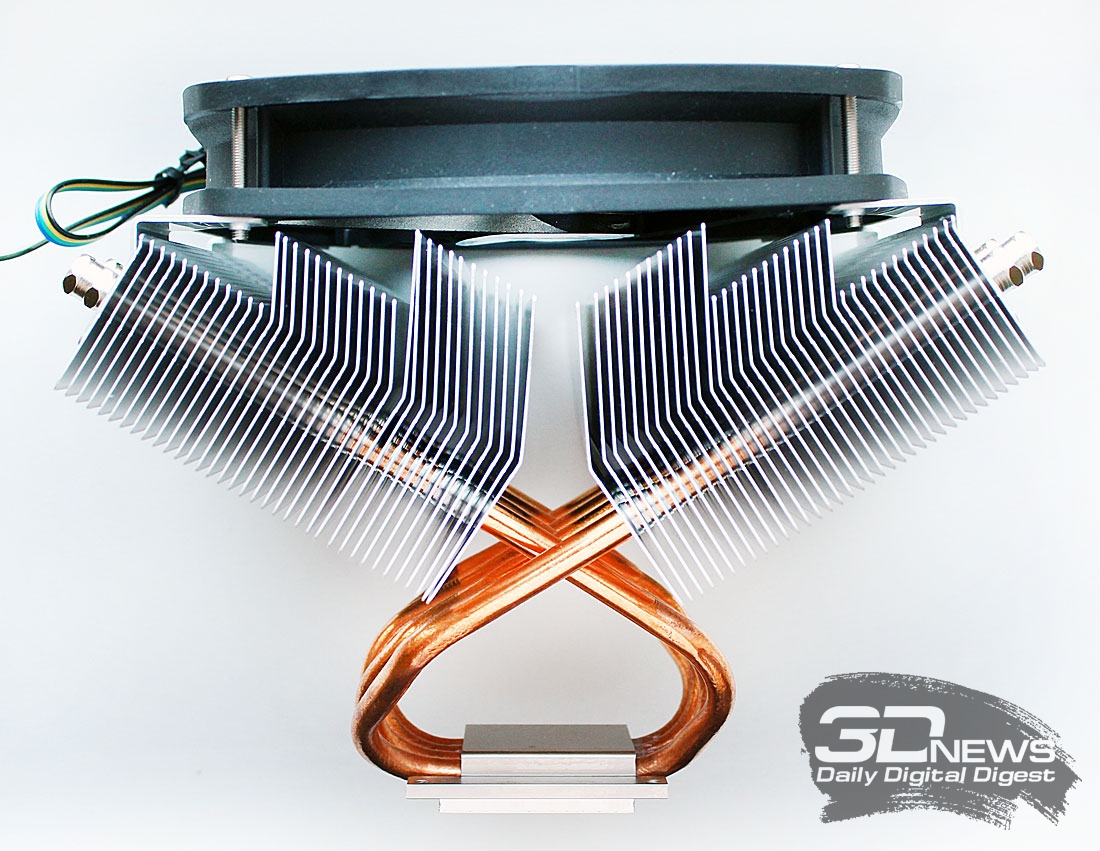

Общее количество пластин радиатора равно 72, по 36 пластин в секции. Причём пластины на трубках делятся на три группы, по 12 штук в каждой, и чем ниже на трубках расположены пластины, тем они длиннее:

Такой подход позволил Scythe максимально эффективно использовать всю площадь радиатора под вентилятором и при этом направлять воздушный поток прямо к горячим элементам околосокетного пространства. Толщина напрессованных на трубки пластин составляет 0,4 мм, а межрёберное расстояние равно 2,0 мм.

Ввиду такой «секционности» радиатора, приведшей к переменной высоте рёбер, нельзя не отметить ещё одно его достоинство — снижение сопротивлению воздушного потока:

Таким образом, можно предположить, что Grand Kama Cross будет эффективным и при невысоких скоростях работы его вентилятора.

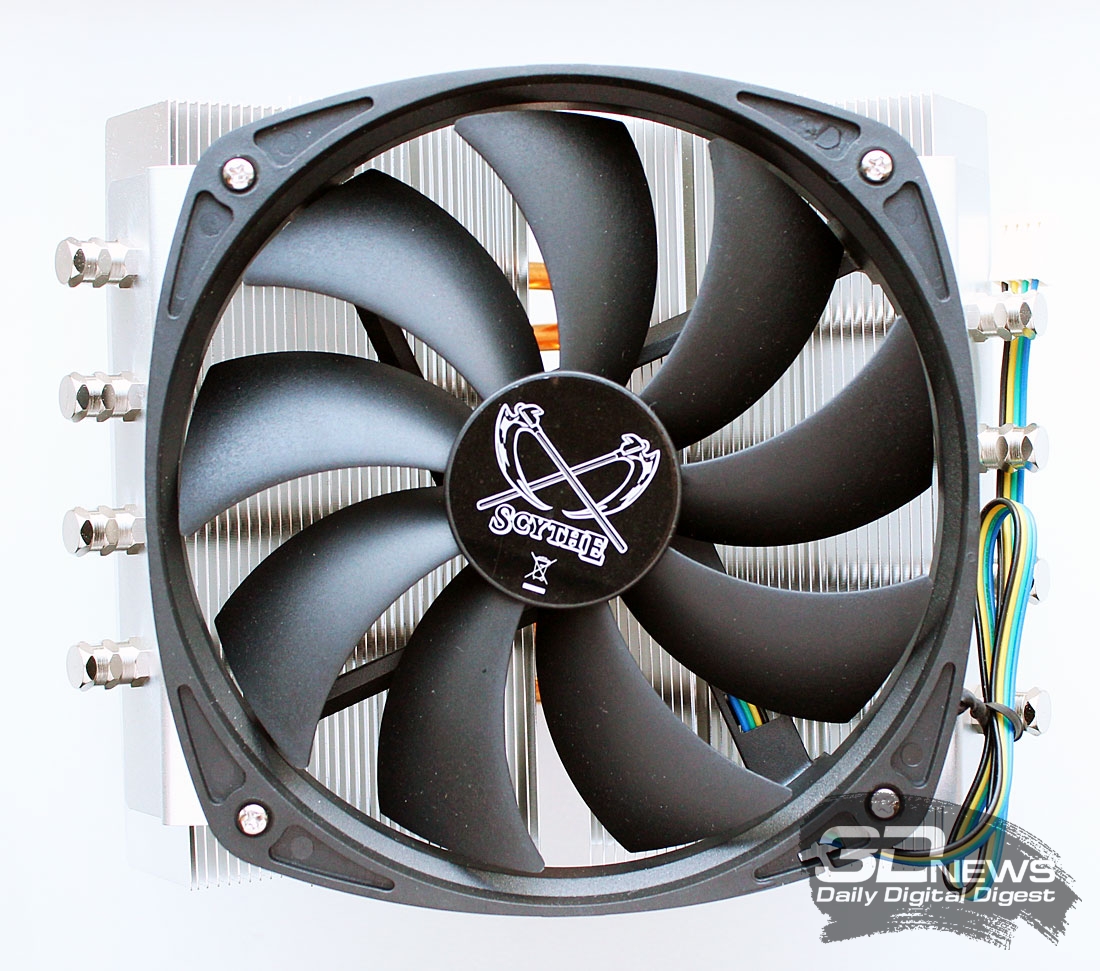

Последний — диаметром 140-мм — накрывает радиатор целиком:

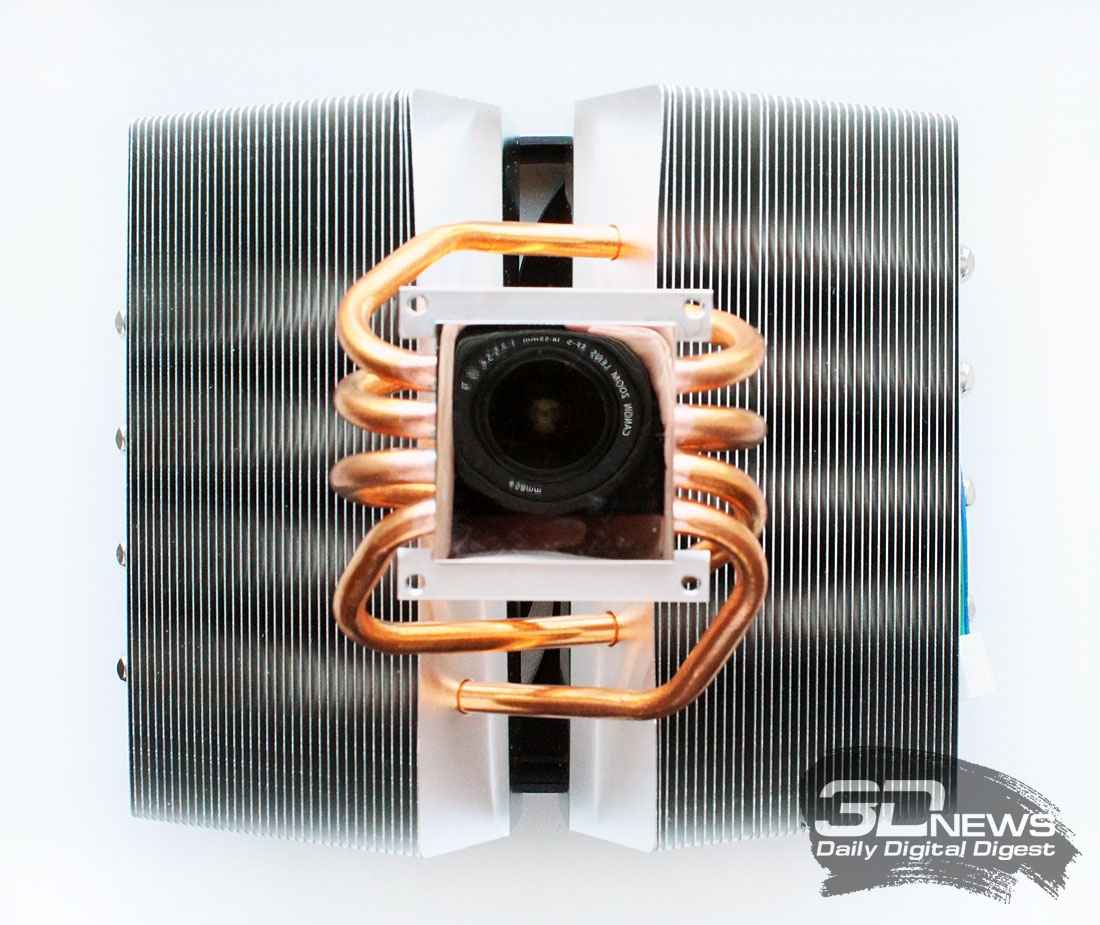

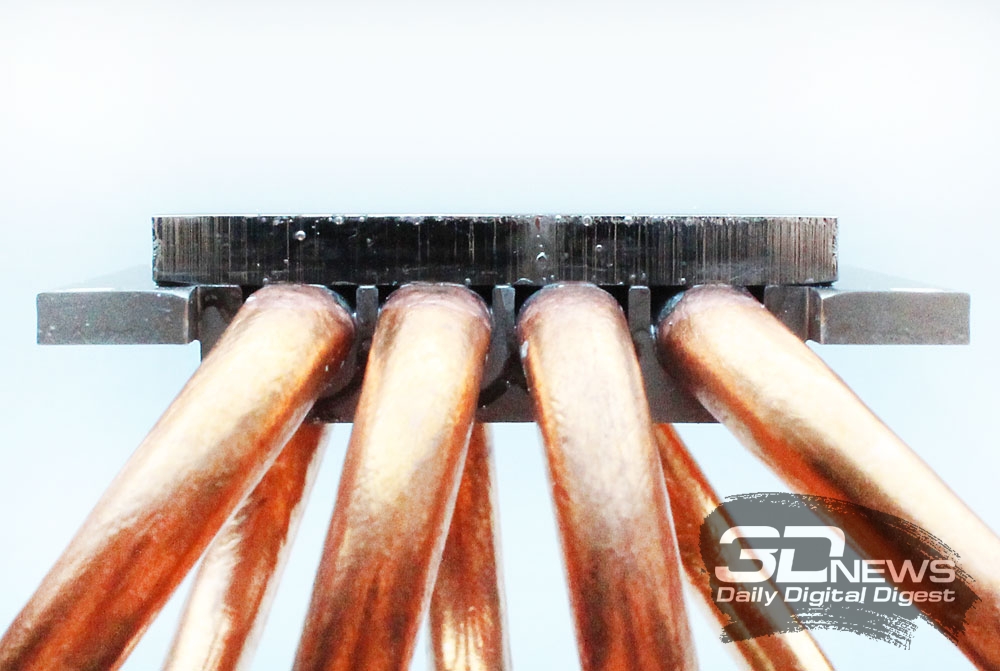

Тепловых трубок диаметром 6 мм в Grand Kama Cross четыре. С основанием они контактируют посредством припоя, но вместе с тем мы не можем не отметить отсутствие желобков в медной никелированной пластине основания, толщина которой составляет 4 мм:

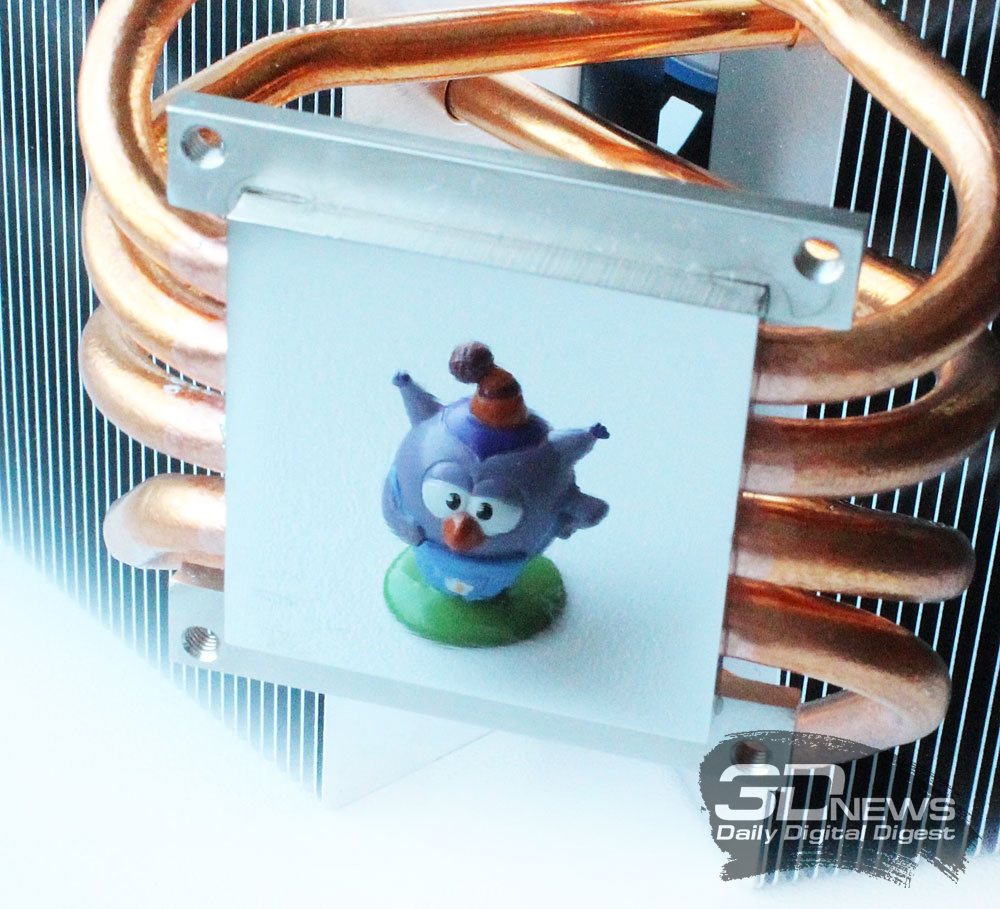

Теплосъёмник размером 38х38 мм исключительно ровный — он отполирован до зеркального блеска:

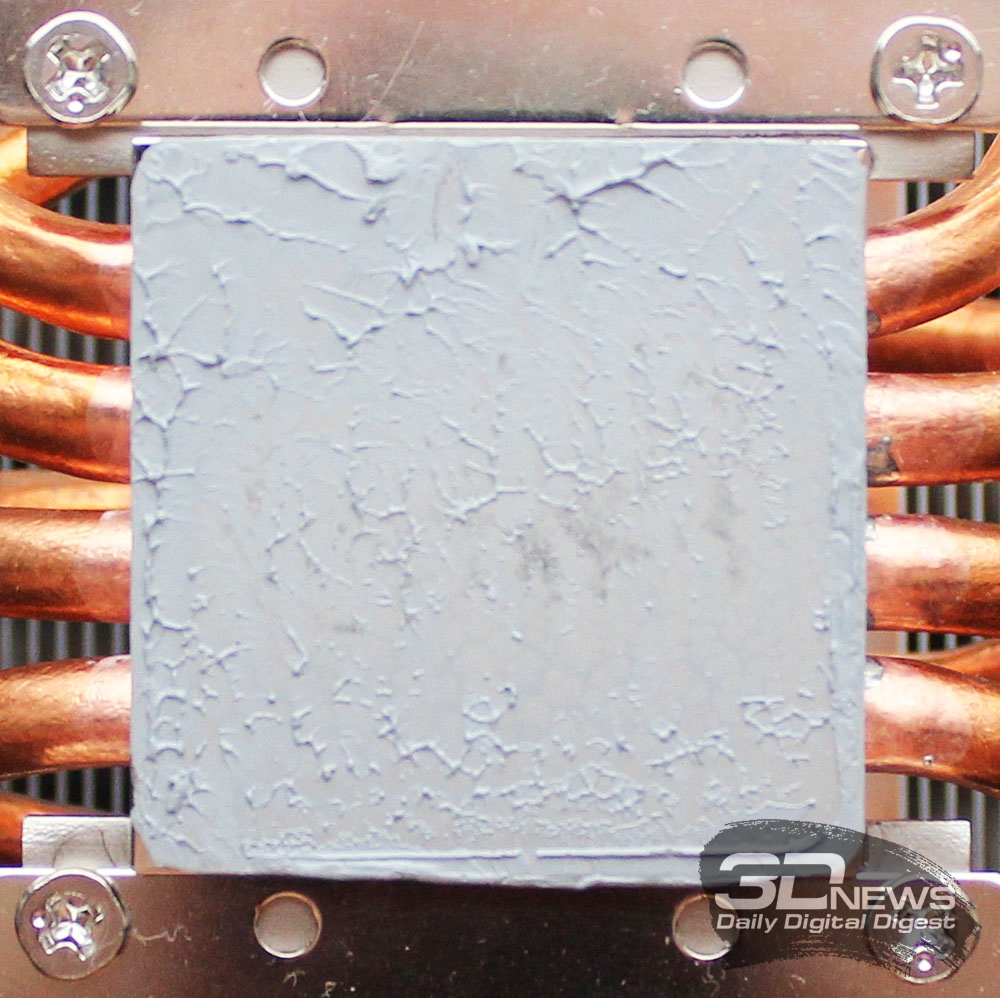

Отпечаток, полученный на теплораспределителе процессора конструктива LGA2011, оказался близким к идеалу:

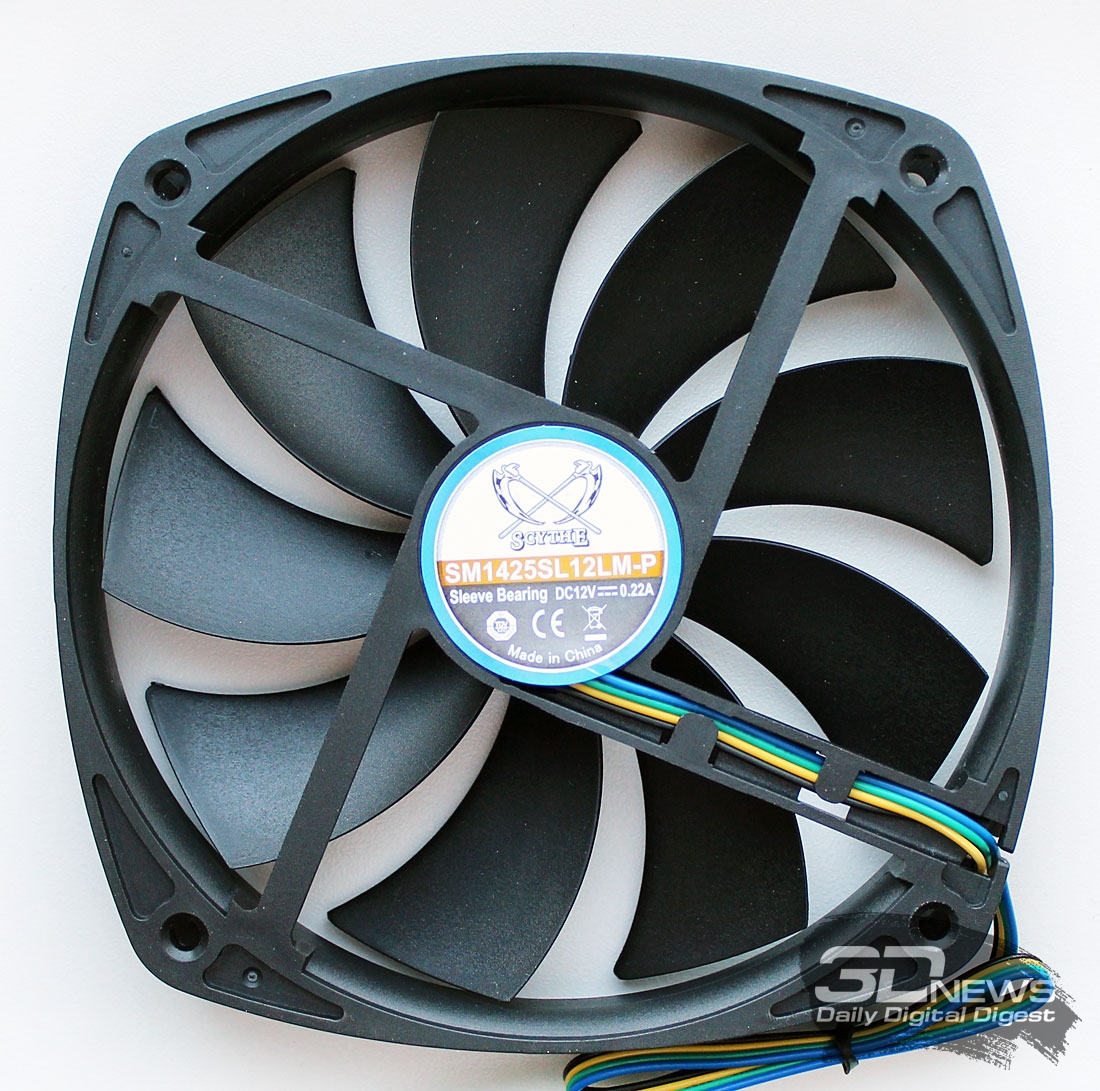

На вторую версию Grand Kama Cross устанавливается точно такой же девятилопастный вентилятор, как и на первую. Это Scythe Slip Stream 140 PWM с отверстиями под крепления для 120-мм вентилятора:

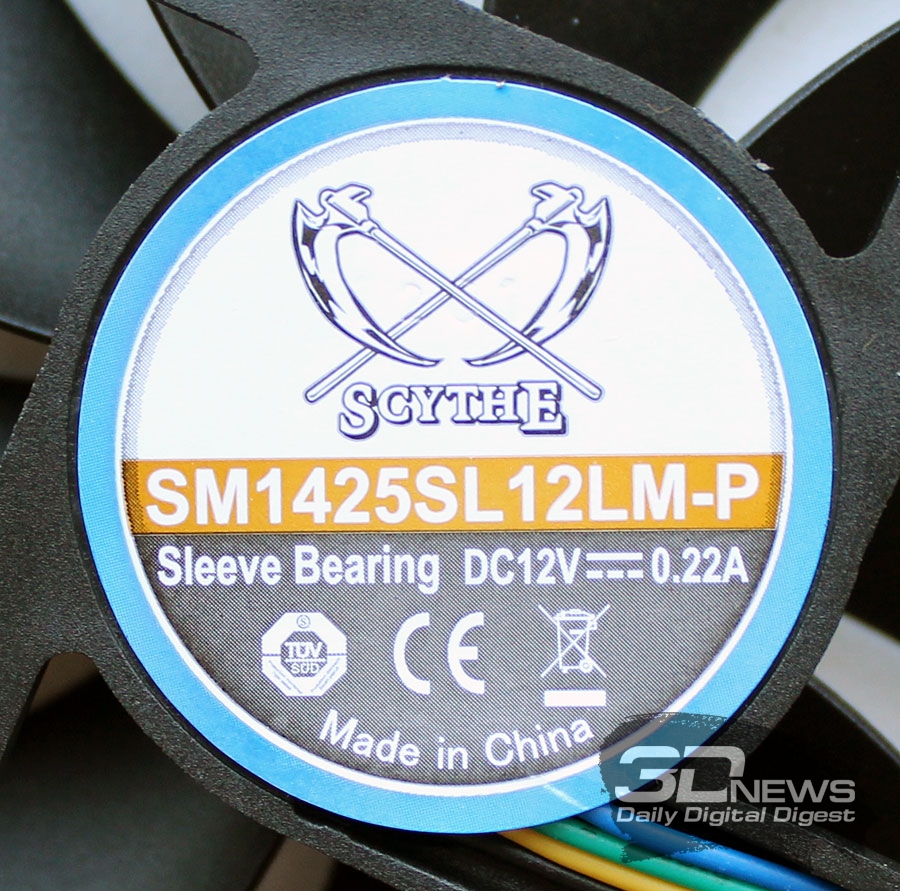

Маркировка этой модели — SM1425SL12ML-P. Скорость вращения регулируется методом широтно-импульсной модуляции (PWM), при этом она лежит в диапазоне от 500 до 1300 (±10 %) об/мин. Уровень шума заявлен в границах 9,6–24,7 дБА, а воздушный поток 27,2–69,9 CFM. Подшипник скольжения обязан прослужить не менее 30 000 часов.

Максимальное энергопотребление вентилятора может достигать 2,64 Вт при силе тока 0,22 А. Всё довольно скромно. Добавим, что диаметр статора равен 39 мм, длина четырёхпроводного кабеля без оплётки — 300 мм.

⇡#Совместимость и установка

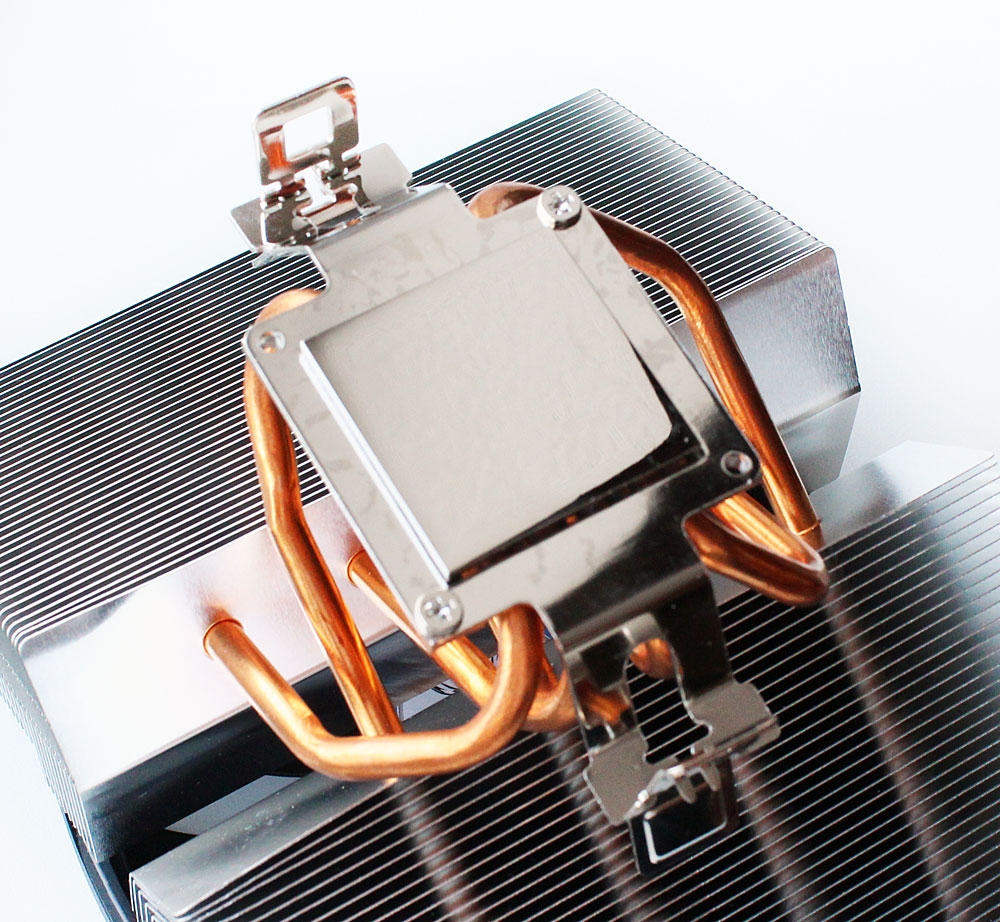

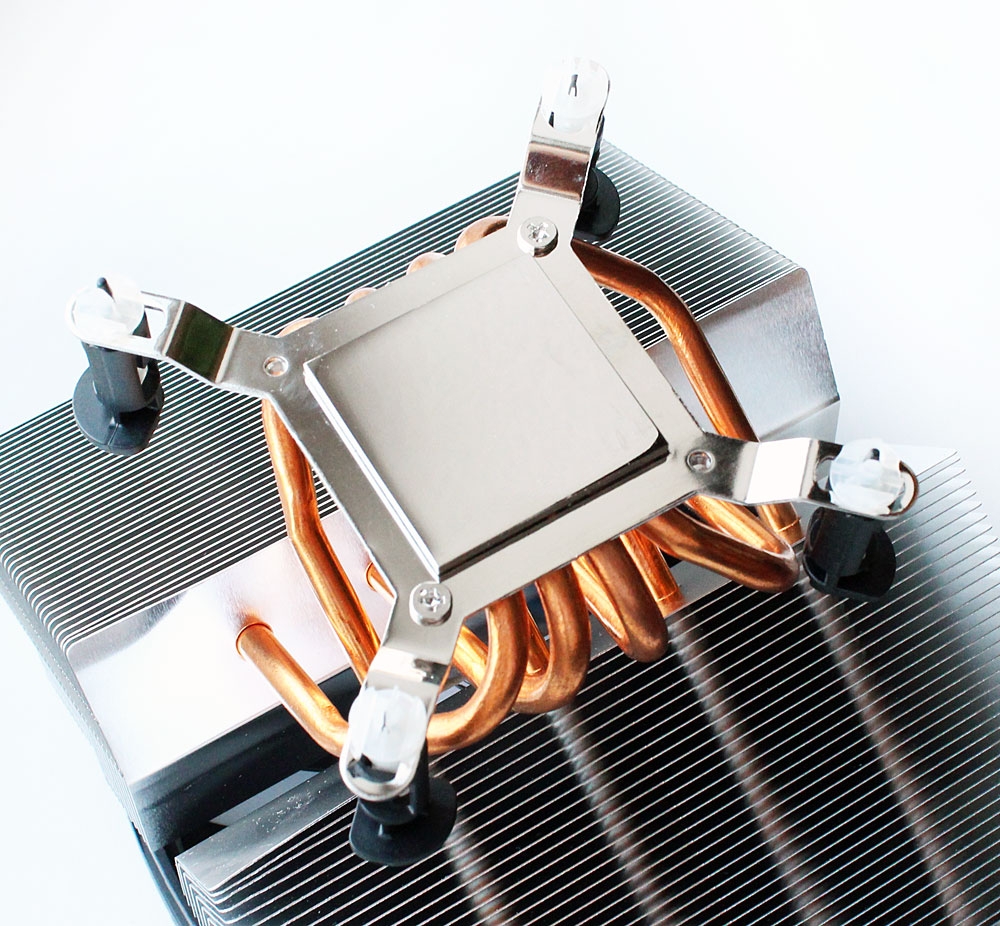

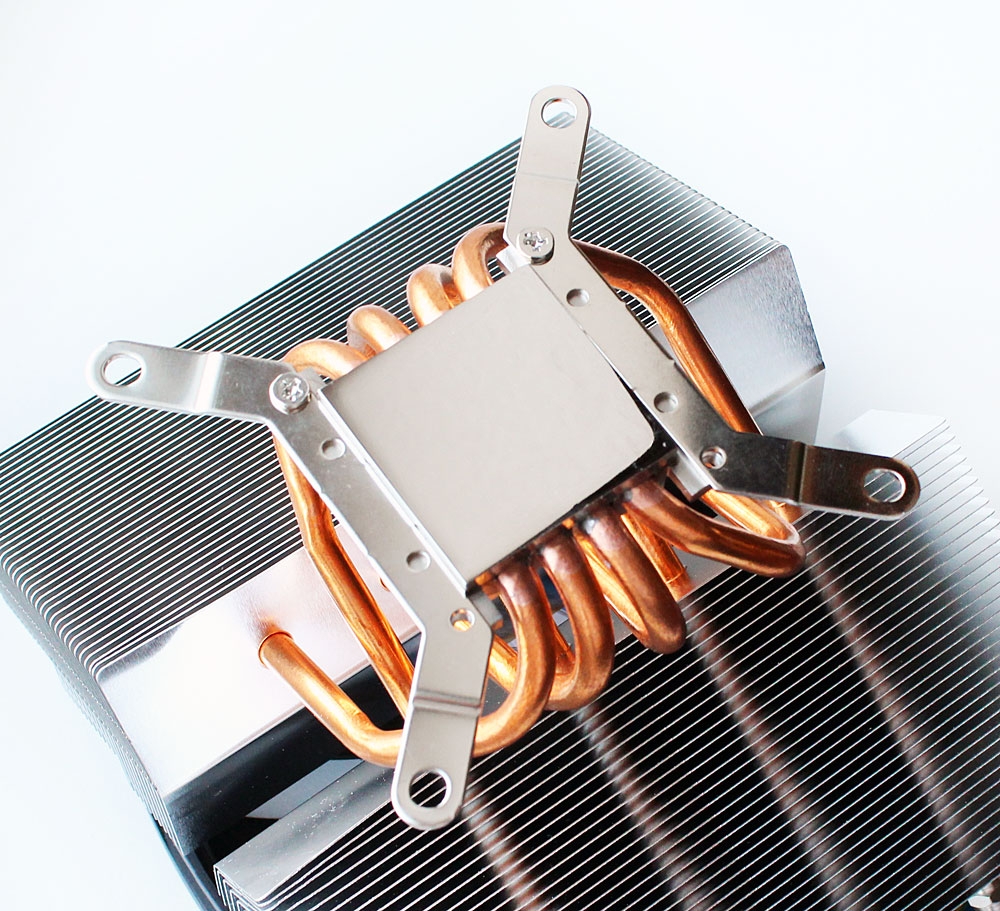

Как уже было упомянуто выше, теперь Grand Kama Cross может быть установлен на любую современную платформу, включая LGA2011. Процесс установки весьма прост — он осуществляется без демонтажа материнской платы из корпуса системного блока. Сначала к основанию кулера приворачиваются крепления, соответствующие типу процессорного разъёма:

Intel LGA775/1155(6)/1366	AMD Socket 939/AM2(+)/AM3(+)/FM1(2)	Intel LGA2011

Затем на процессор наносится термопаста, устанавливается кулер, который либо защёлкивается пластиковыми или стальными креплениями, либо притягивается четырьмя винтами с помощью входящего в комплект ключика (LGA2011). Весь процесс занимает не более пяти минут, что, несомненно, является плюсом Grand Kama Cross.

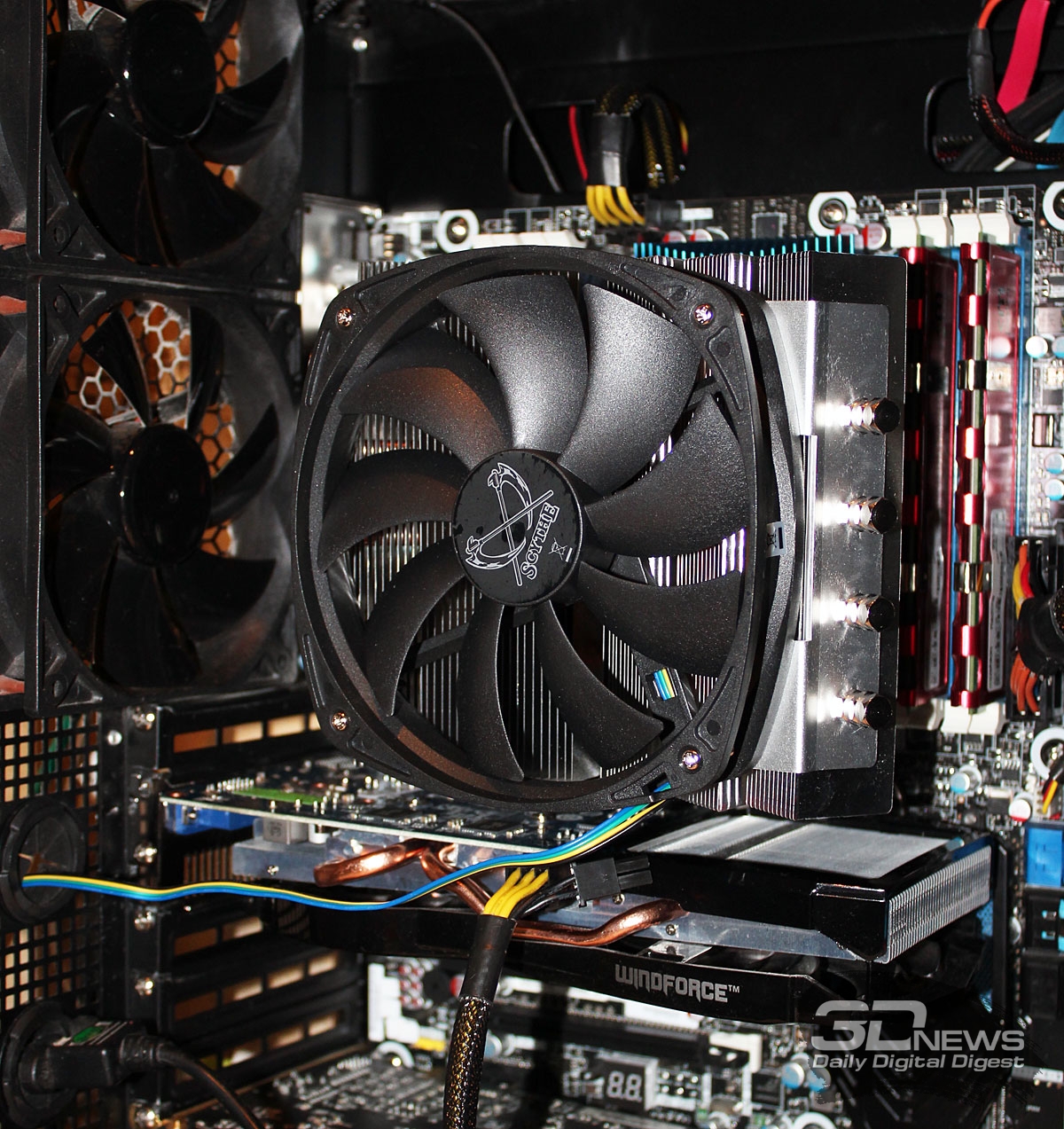

Благодаря наклонным секциям радиатора, Grand Kama Cross не помешает не только радиаторам на силовых элементах материнской платы, но и самым высоким радиаторам оперативной памяти. Что касается приоритетной ориентации, то в инструкции по установке предлагается устанавливать кулер таким образом, чтобы тепловые трубки находились в горизонтальной плоскости (ну или были бы перпендикулярны модулям оперативной памяти):

В этом положении мы и тестировали обновлённый Grand Kama Cross.
