Компактная система жидкостного охлаждения Zalman LQ315

⇡#Введение

В конце прошлого года корейская Zalman выпустила сразу три новые системы жидкостного охлаждения. Отличительной чертой новинок являются компактность, простота и доступность, ведь ранее системы жидкостного охлаждения Zalman не могли похвастать ни одним из перечисленных достоинств. Все мы помним три поколения систем Reserator — массивных, дорогих и не всегда достаточно эффективных, не способных выдержать конкуренцию с воздушными суперкулерами. Выглядели они впечатляюще, это бесспорно, но вот всё остальное, как правило, оставляло желать лучшего. Сегодня политика Zalman в отношении таких систем изменилась. За основу берётся самая популярная и весьма недорогая платформа Asetek, которая наделяется фирменным вентилятором и упаковкой. Так появились Zalman LQ310, LQ315 и LQ320. Со средней системой мы и познакомимся в сегодняшней статье.

⇡#Технические характеристики и рекомендованная стоимость

* — Приведены размеры только радиатора без облицовочных панелей.

⇡#Упаковка и комплектация

Коробка Zalman LQ315 выполнена из плотного глянцевого картона с увеличенным изображением водоблока и вентилятора с радиатором на лицевой стороне.

Боковые и обратная стороны упаковки отведены под схему с размерами, описание ключевых особенностей системы, технические характеристики и перечень входящих в комплект компонентов.

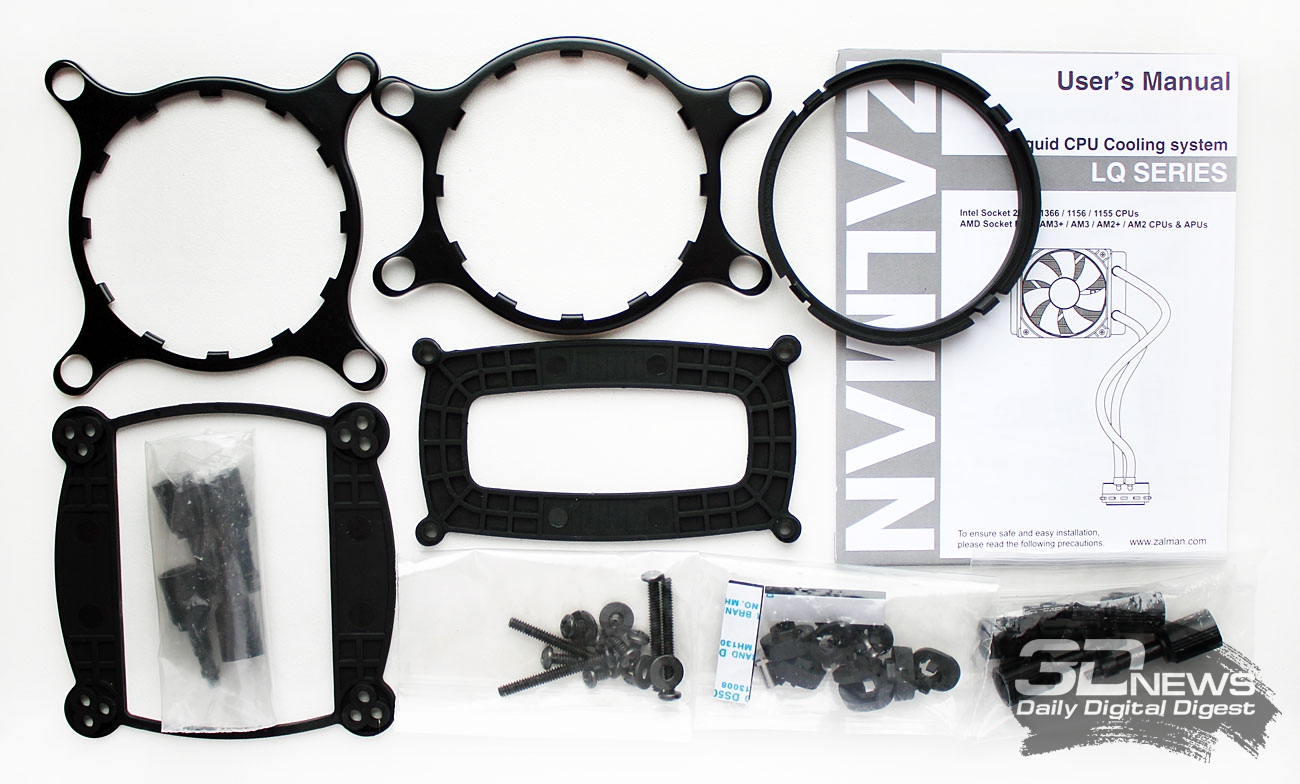

В числе последних есть всё необходимое для установки Zalman LQ315 на любую из современных платформ, а также фирменная инструкция Zalman, изложенная на нескольких языках.

Стоит Zalman LQ315 девяносто долларов США без одного цента. Жителям США двадцать долларов можно будет потом вернуть по так называемой rebate-карте. Гарантия — 5 лет.

⇡#Особенности конструкции

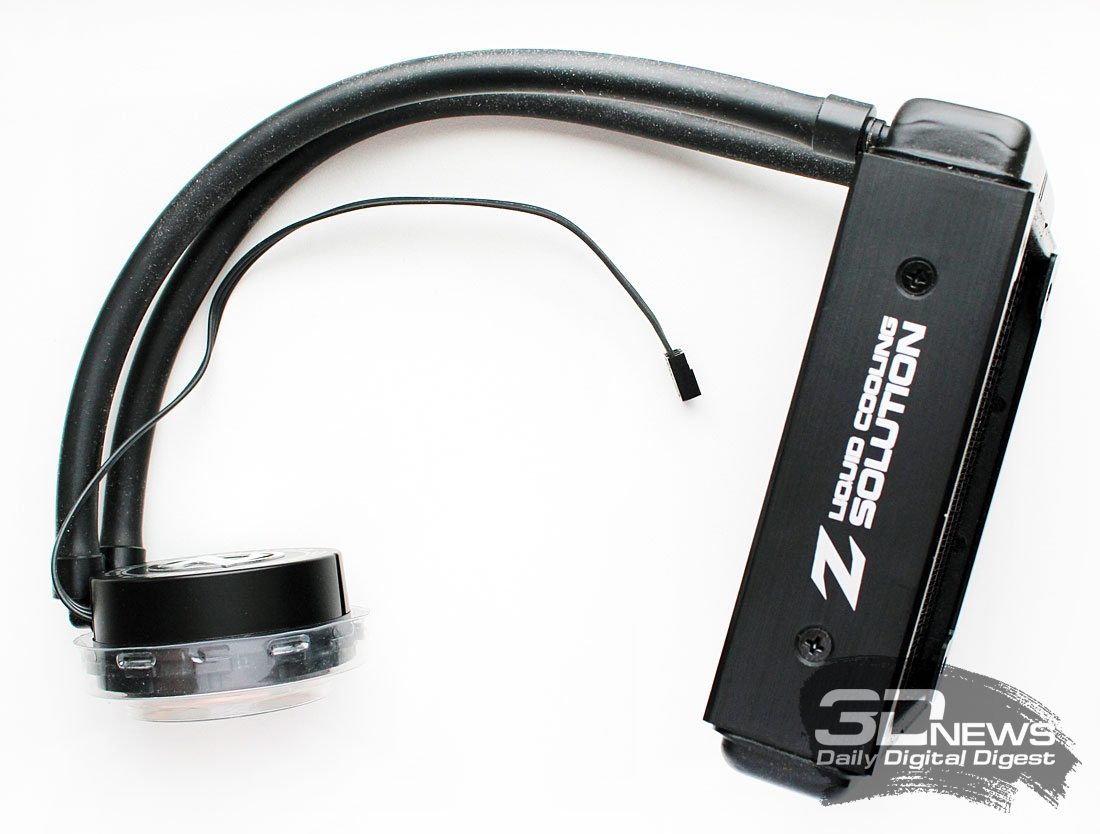

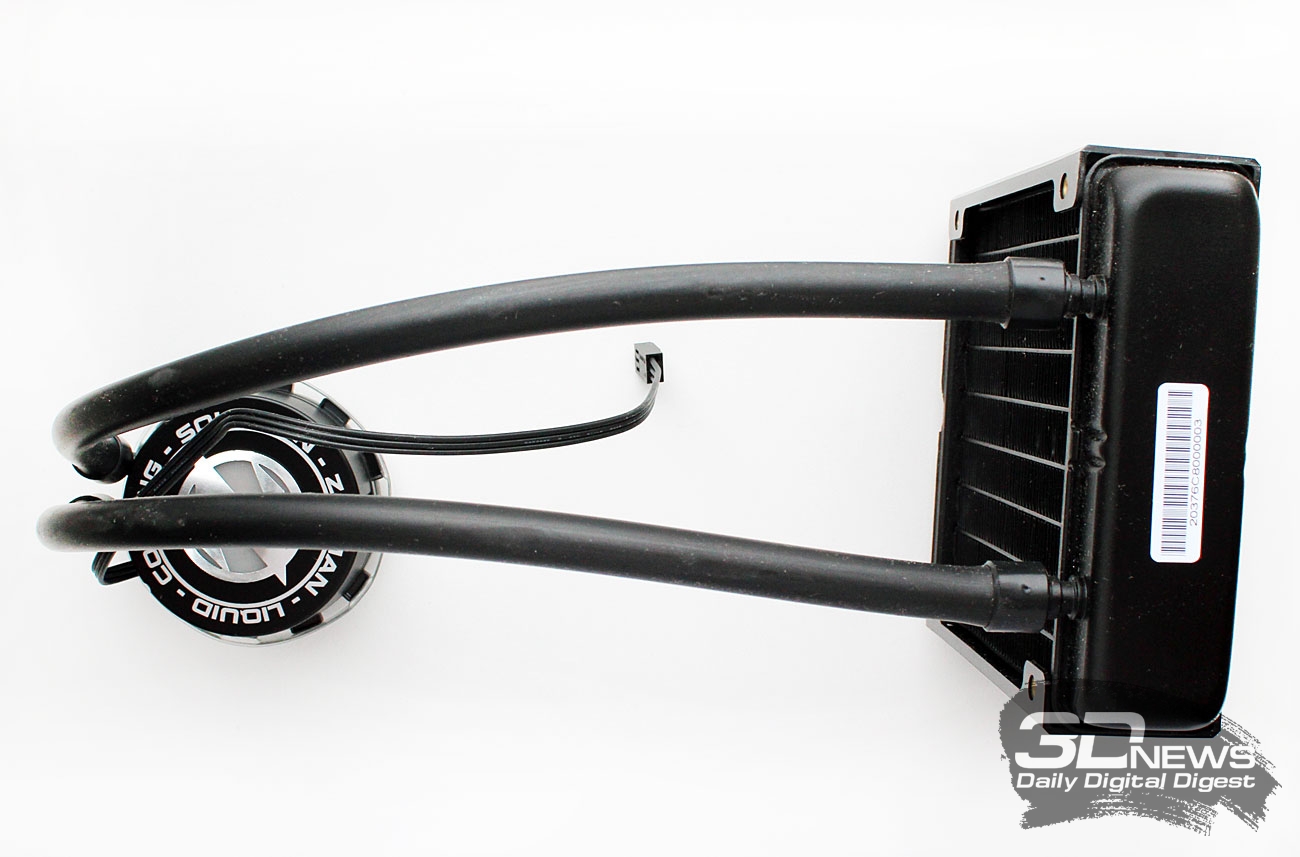

Zalman LQ315 базируется на популярной платформе Asetek 550LC, отличающейся низкой стоимостью и компактностью, а также предельной простотой эксплуатации. Принципиально LQ315 не отличается от себе подобных. Она также относится к замкнутому типу и состоит из двух ключевых компонентов, соединённых шлангами:

Однако даже при первом взгляде на эту систему видны её отличия — это более толстый радиатор и высокий водоблок:

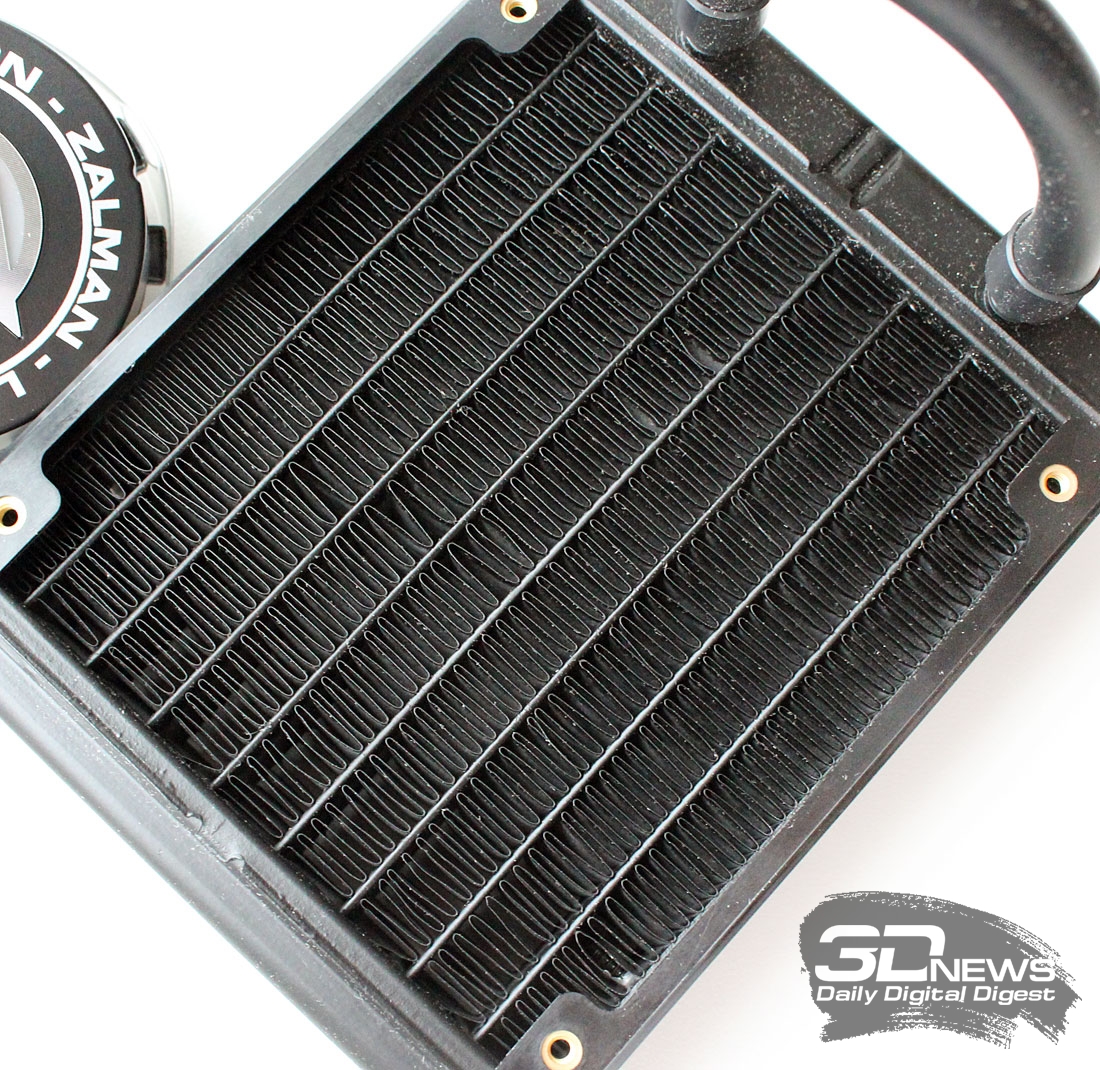

Радиатор здесь действительно другой, хоть и по-прежнему алюминиевый. Его размеры составляют 153х120х38 мм, то есть он на 10 мм толще всех остальных радиаторов Asetek 550LC. Кроме того, нельзя не обратить внимание на всего восемь каналов в радиаторе и более крупную гофроленту с перфорацией:

То есть расстояние между рёбрами ленты увеличено примерно в 1,5 раза по сравнению с радиаторами обычных систем Asetek 550LC. Это, по всей видимости, позволит Zalman LQ315 сохранять высокую эффективность при средних и низких скоростях вентилятора, даже несмотря на увеличившуюся толщину радиатора. Проверим.

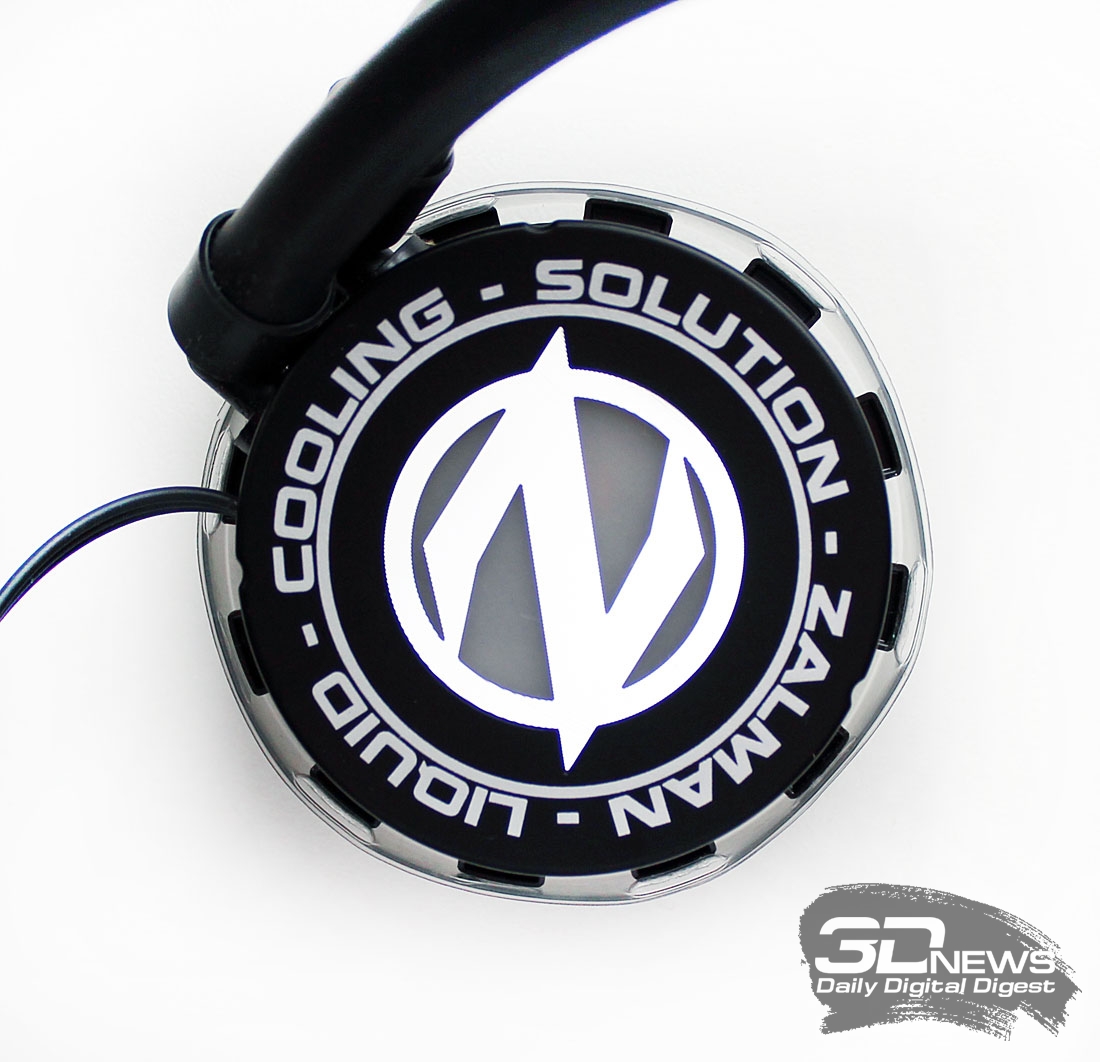

В свою очередь, помпа отличается увеличенной на 4 мм высотой, теперь она равна не 28, а 32 мм.

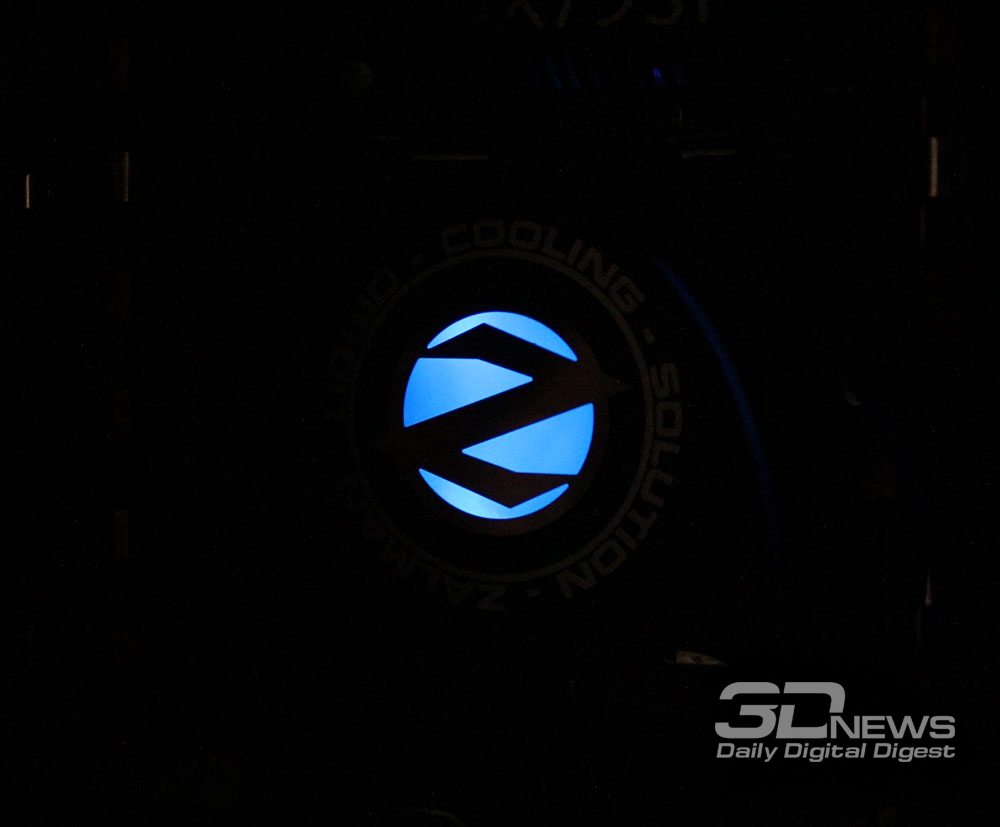

Но не стоит ждать от этого изменения увеличения скорости потока или высоты подъёма водяного столба, причина довольно банальна и кроется во встроенной подсветке буквы Z на крышке помпы.

Такой маркетинговый ход весьма многогранен, ведь это привлечёт не только поклонников продукции Zalman, но и фанатов борца за справедливость Zorro, гигантского ящера GоdZilla, рэпера Jay-Z, а также всех прочих адептов 26-й буквы латинского алфавита. В общем, круто!

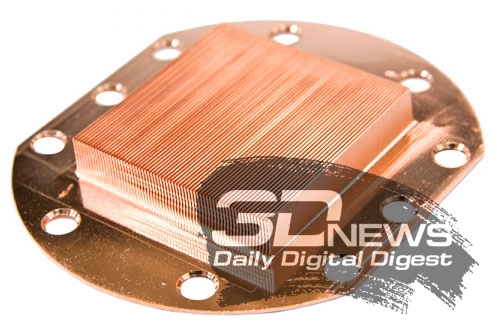

Внутренняя структура водоблока не претерпела изменений и состоит из тонких медных рёбер высотой 5–7 мм.

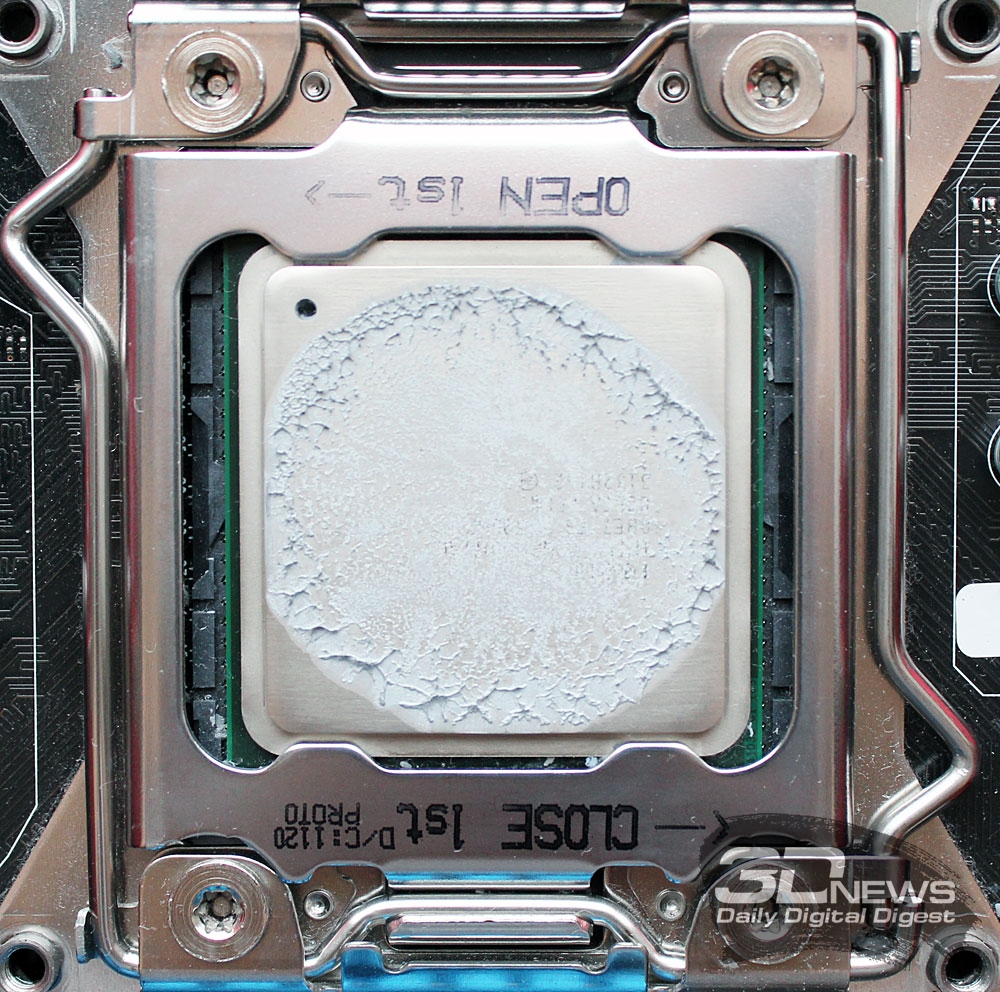

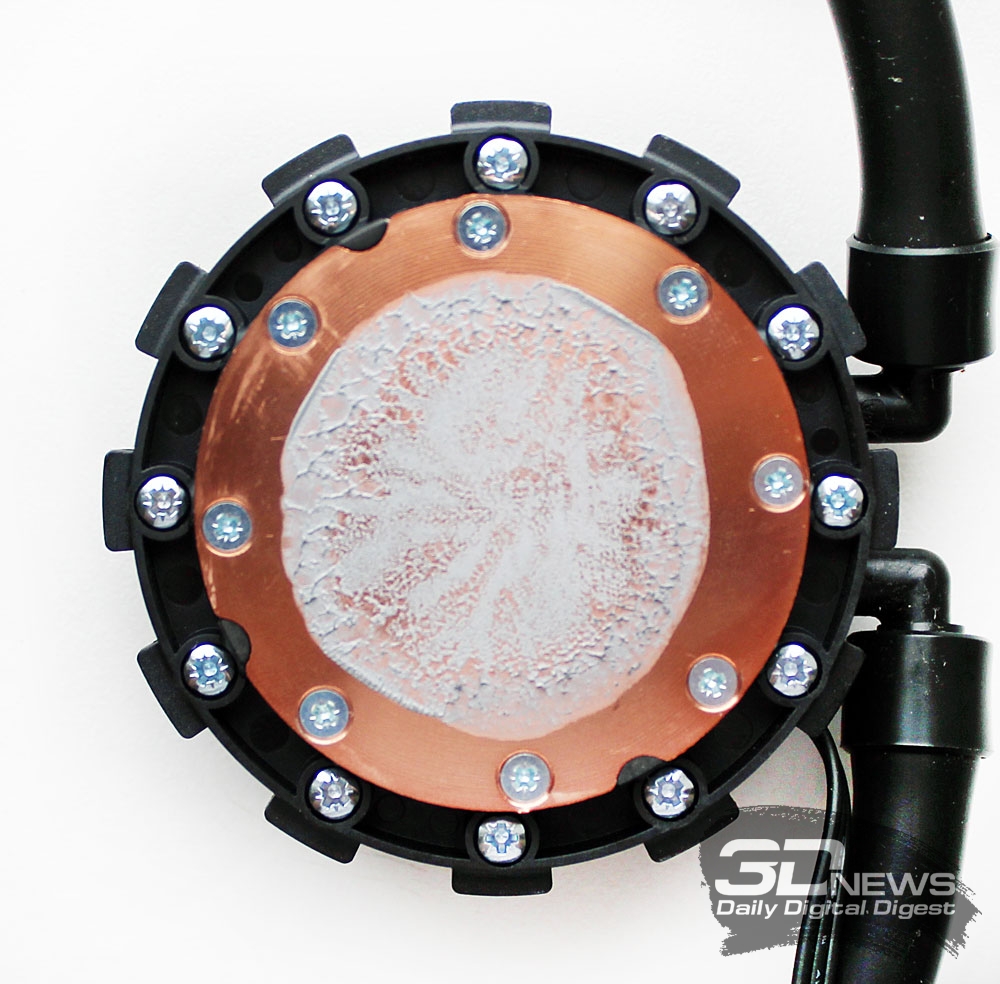

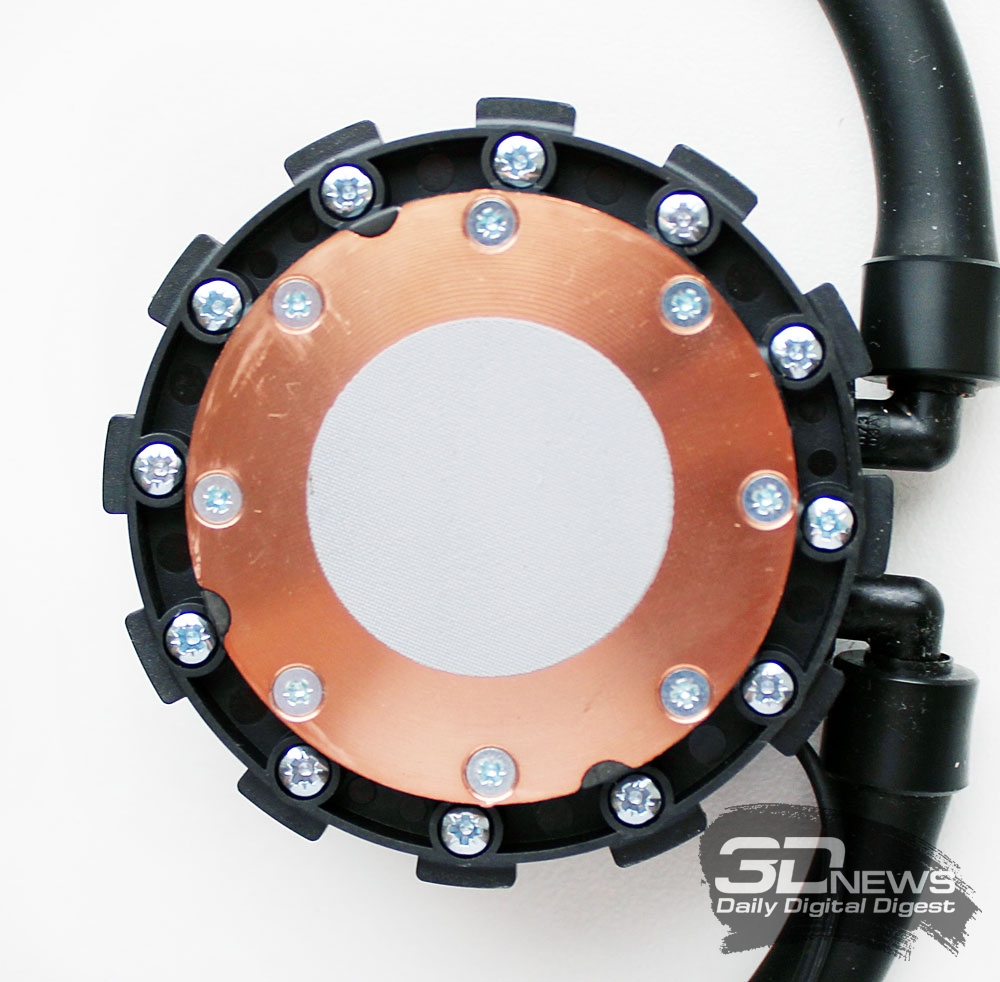

Контактная поверхность водоблока ровная, но обработана не до зеркального блеска. На неё уже нанесён высокоэффективный термоинтерфейс серого цвета. После установки на процессор и снятия водоблока были получены следующие отпечатки:

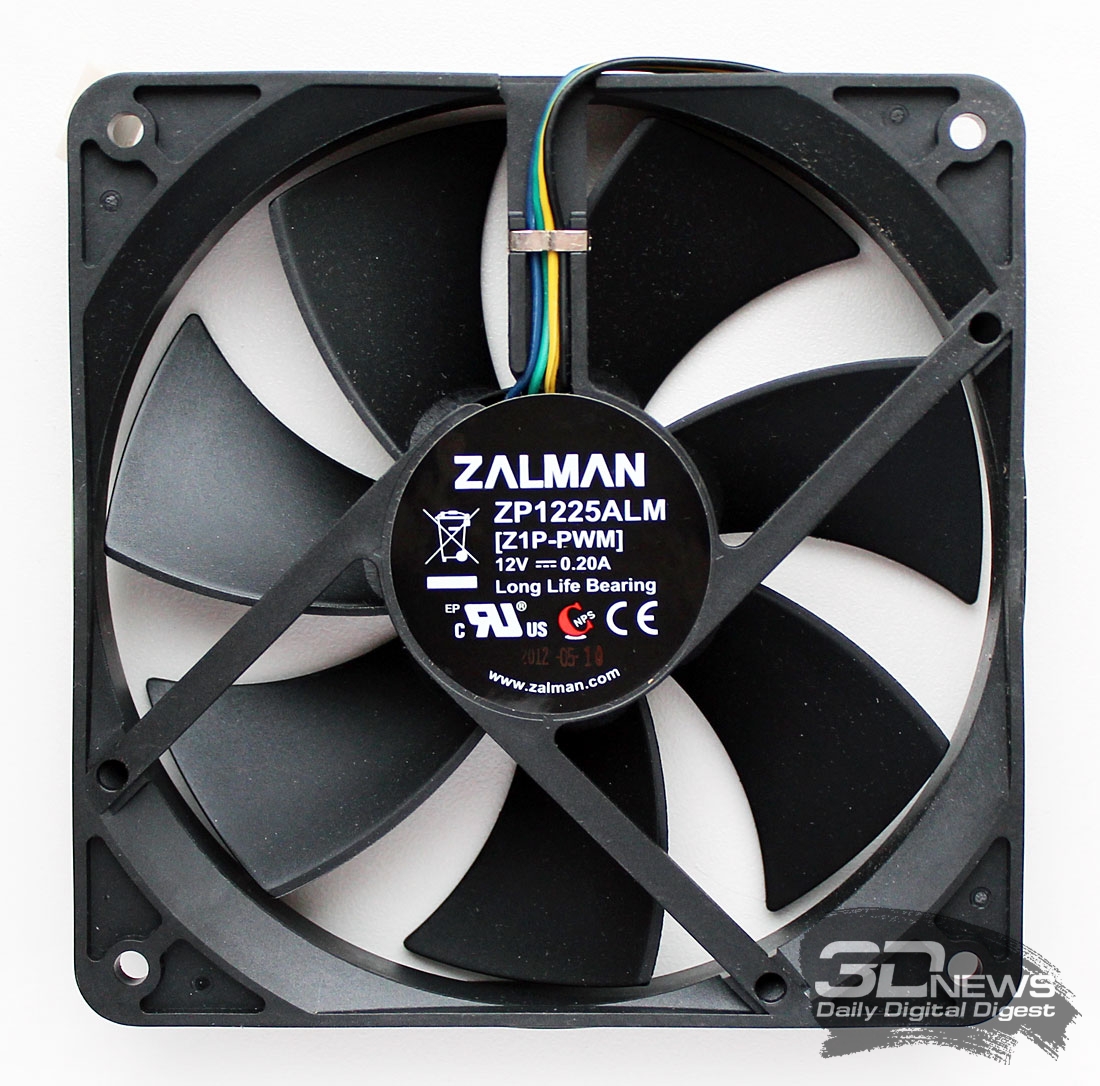

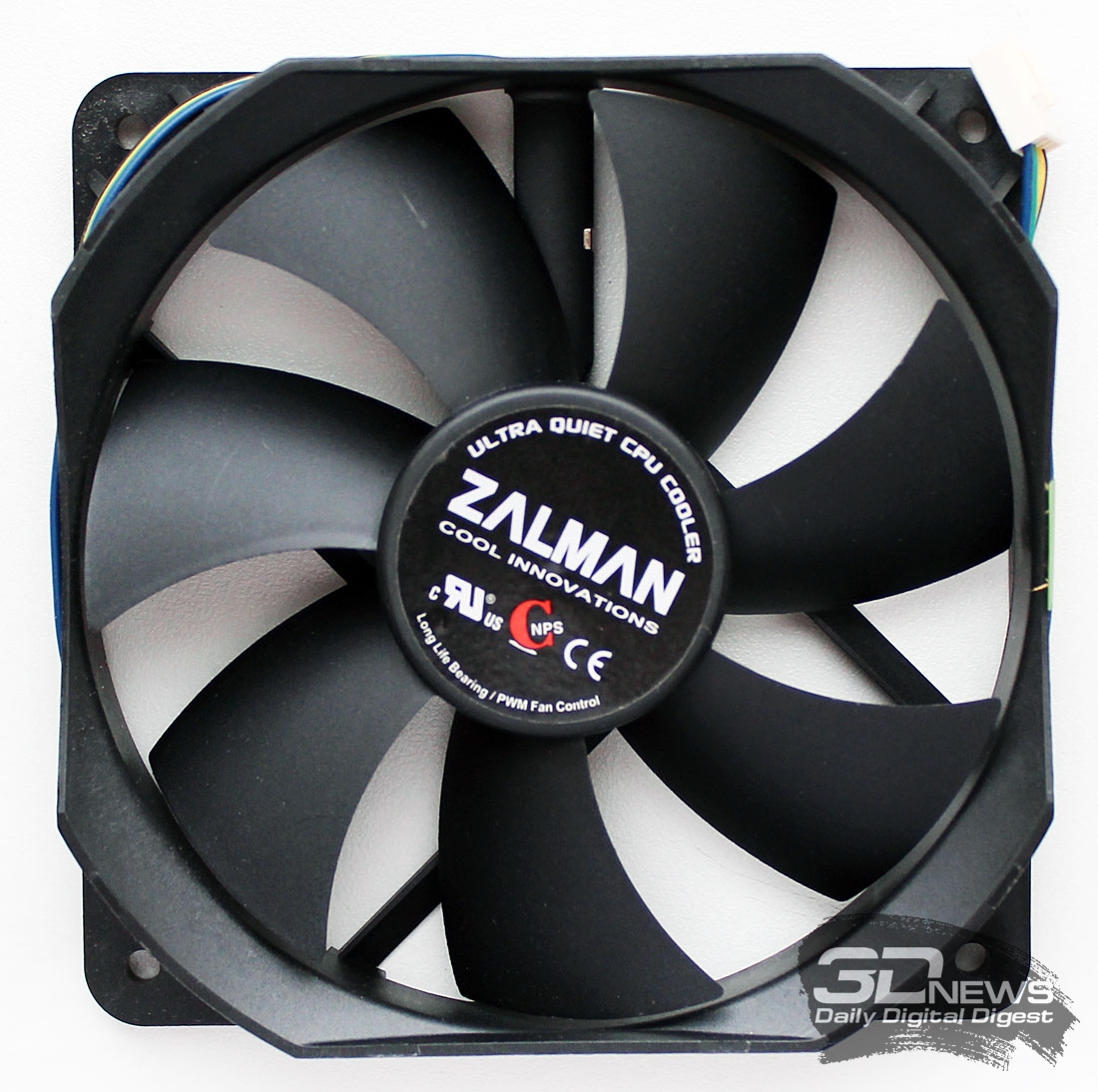

На Zalman LQ315 установлен 120-мм вентилятор модели ZP1225ALM, оснащённый PWM-управлением.

Скорость его вращения лежит в диапазоне от 900 до 2000 об/мин при неизвестном уровне шума и скрываемом воздушном потоке. Срок службы улучшенного подшипника скольжения заявлен на отметке 50000 часов или более 5,7 лет непрерывной работы. Диаметр крыльчатки 113 мм, статора — 42,5 мм, длина четырёхпроводного кабеля — 345 мм. Измеренное энергопотребление составило 2,47 Вт, а стартовое напряжение равно 3,3 В.

⇡#Совместимость и установка

Система Zalman LQ315 совместима со всеми современными платформами для процессоров AMD и Intel. Процедура установки проста и занимает не более 10–15 минут. Мы рассмотрим её на примере платформы с LGA2011, но и для других платформ данная процедура ничем не отличается.

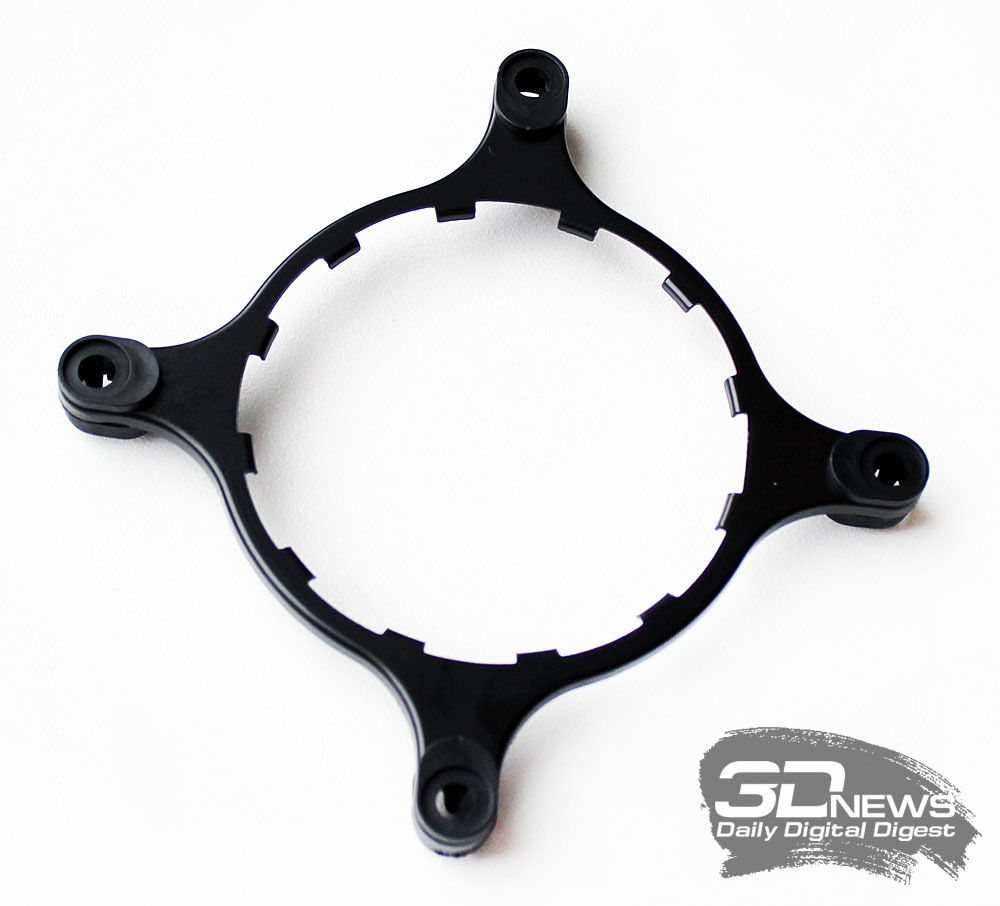

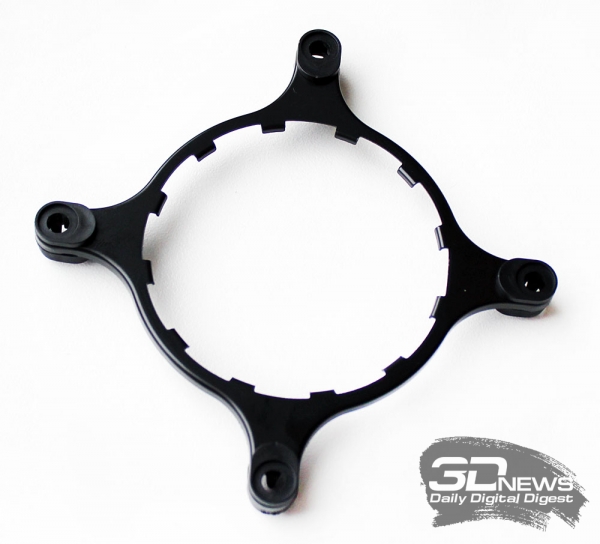

Прежде всего необходимо подготовить универсальную прижимную пластину.

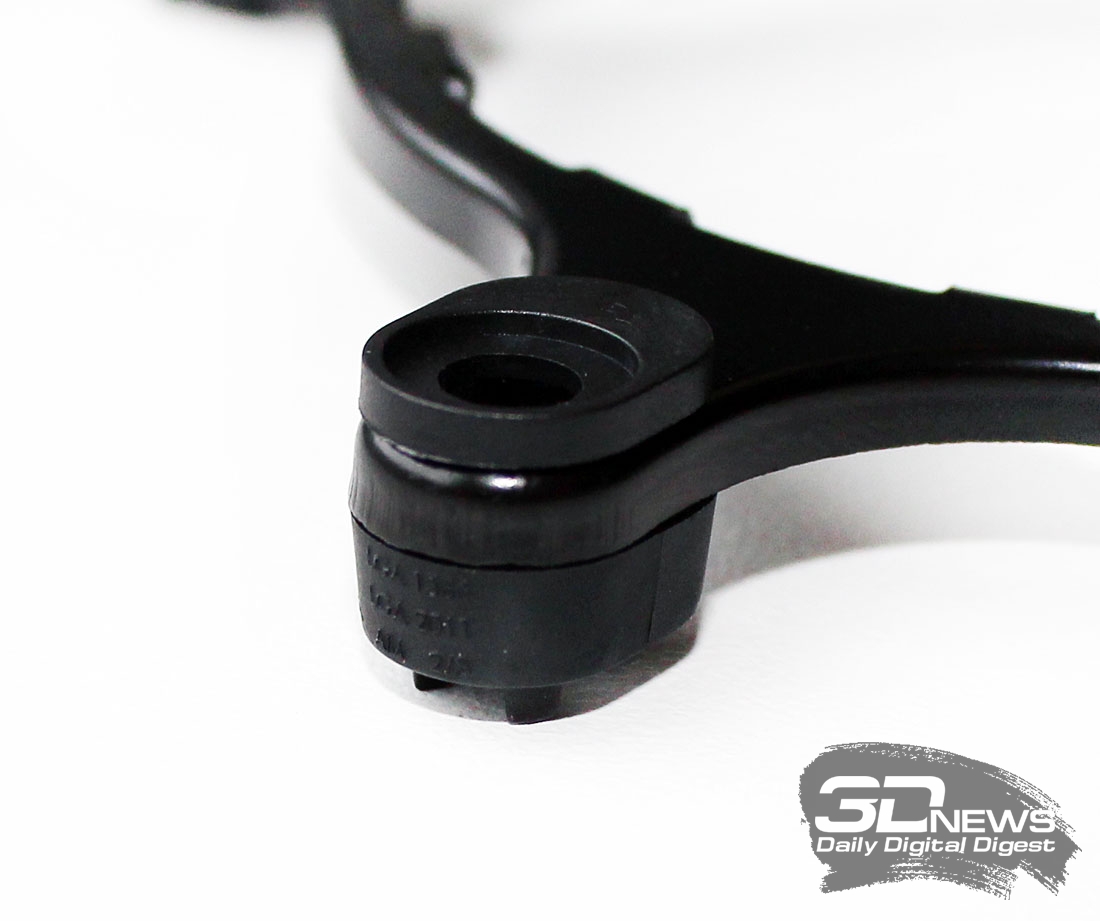

В её концы вставляются пластиковые наконечники, ориентация которых на лапках зависит от типа процессорного разъёма:

Удобно, что пластиковые наконечники подписаны, поэтому перепутать их при сборке невозможно.

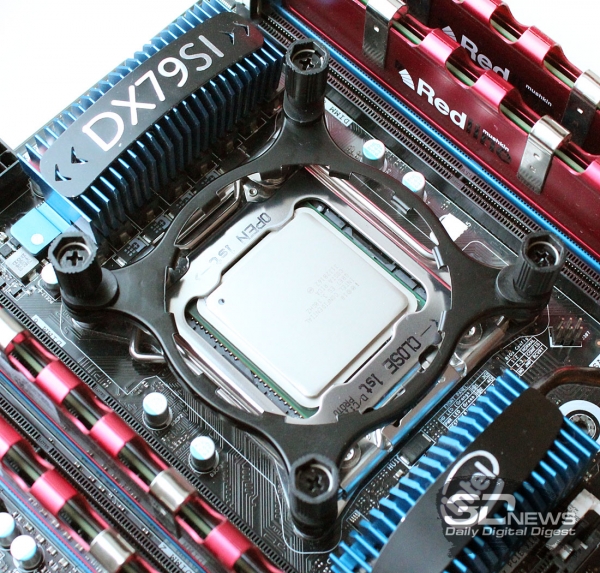

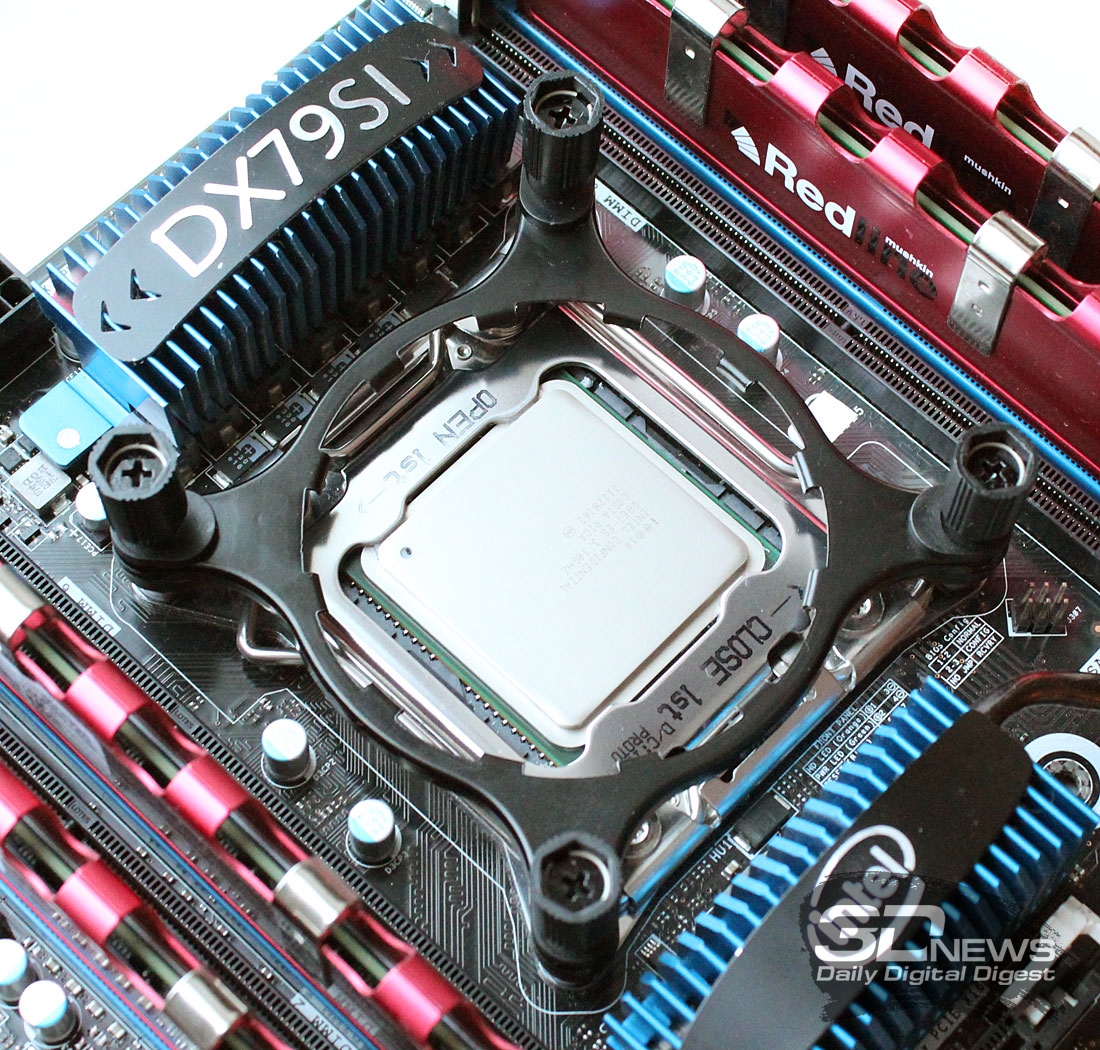

Затем можно либо по старинке наживить эту рамку винтами к процессорному разъёму, не притягивая её...

Либо использовать фиксирующее кольцо, с помощью которого можно закрепить эту рамку на водоблоке. В последнем случае нет необходимости придерживать водоблок при его равномерном прижатии винтами к процессору.

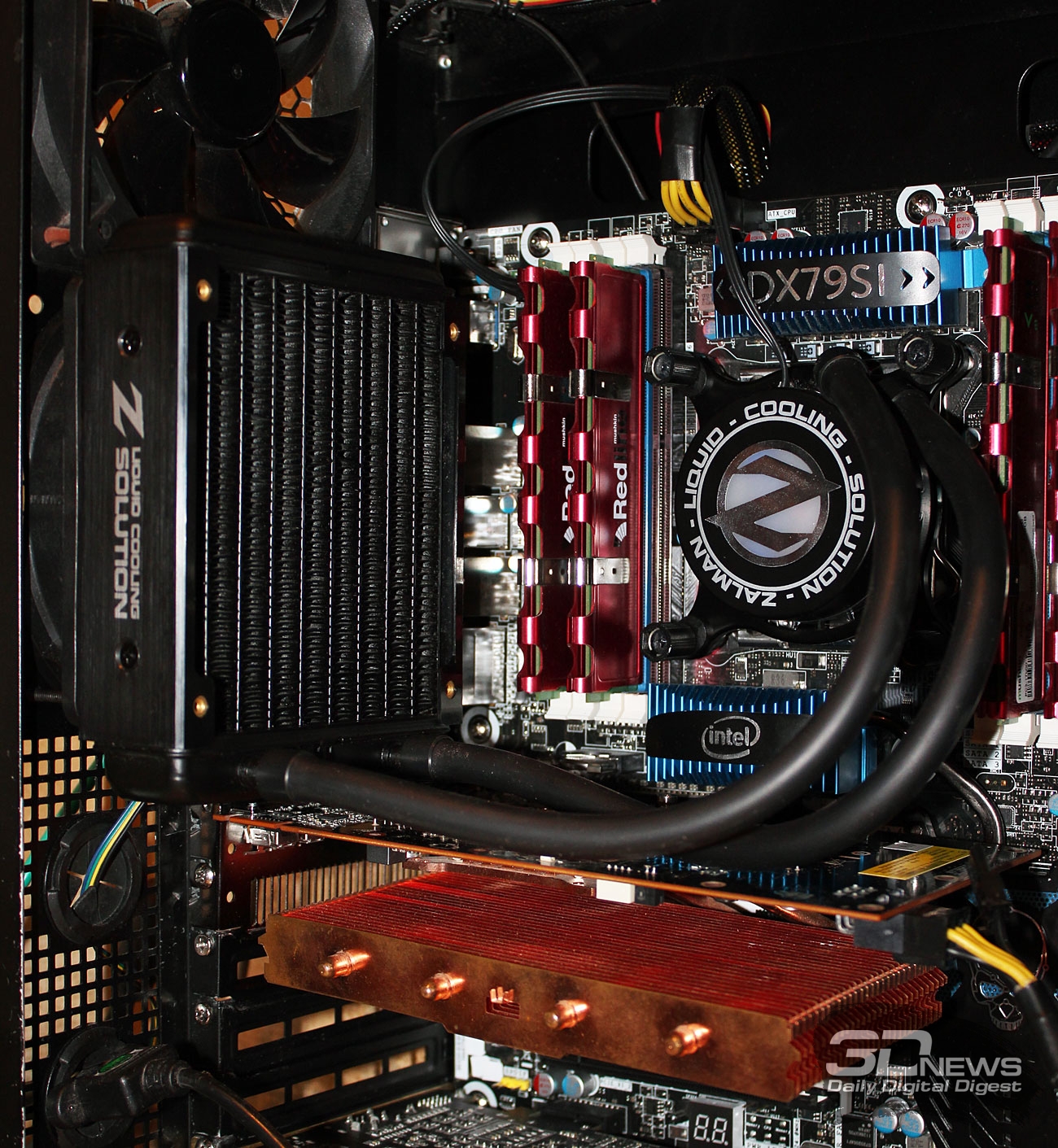

Далее закрепляем радиатор с вентилятором на корпусе системного блока (на его задней или верхней стенке должно быть одно посадочное место под 120-мм вентилятор).

Остаётся только подключить кабель помпы и водоблока и вентилятор к соответствующим разъёмам на материнской плате, и можно запускать систему.
