NAS ASUSTOR AS-606T: первый блин удался

Подразделение ASUSTOR появилось у корпорации ASUStek Computer лишь в самом конце 2011 года, но уже сейчас оно позиционирует себя как одного из лидеров на рынке сетевых накопителей. Лидера со своими инновационными идеями и сервисами, лидера не только в сегменте домашних NAS, но и на тесном рынке NAS корпоративного класса. Как раз такой корпоративный сетевой накопитель ASUSTOR AS-606T и попал сегодня к нам в тестовую лабораторию. Принадлежит он к пока что единственной у ASUSTOR линейке AS-6, особенностью которой является единая аппаратная платформа Intel Atom и единая фирменная управляющая ОС.

⇡#Технические характеристики

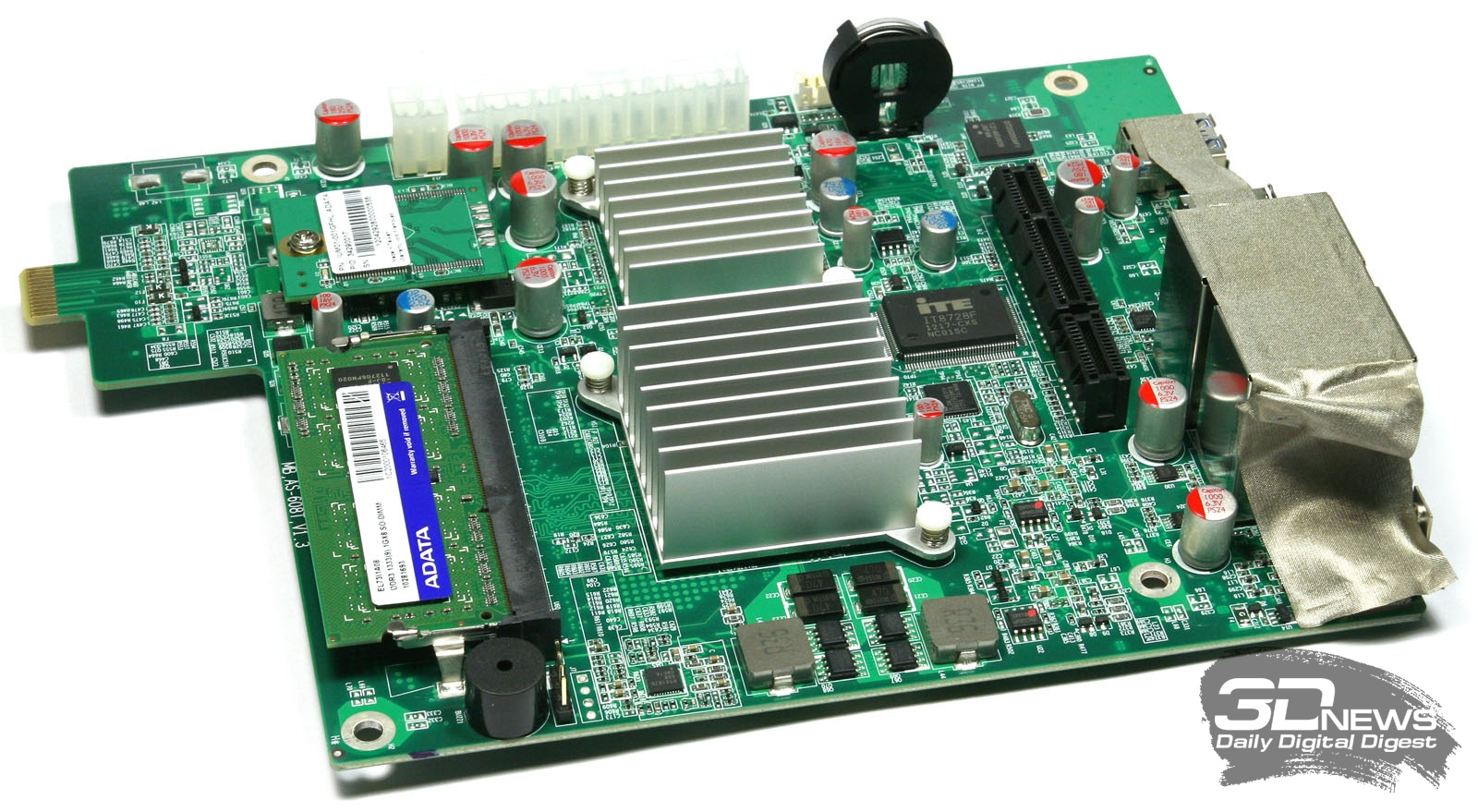

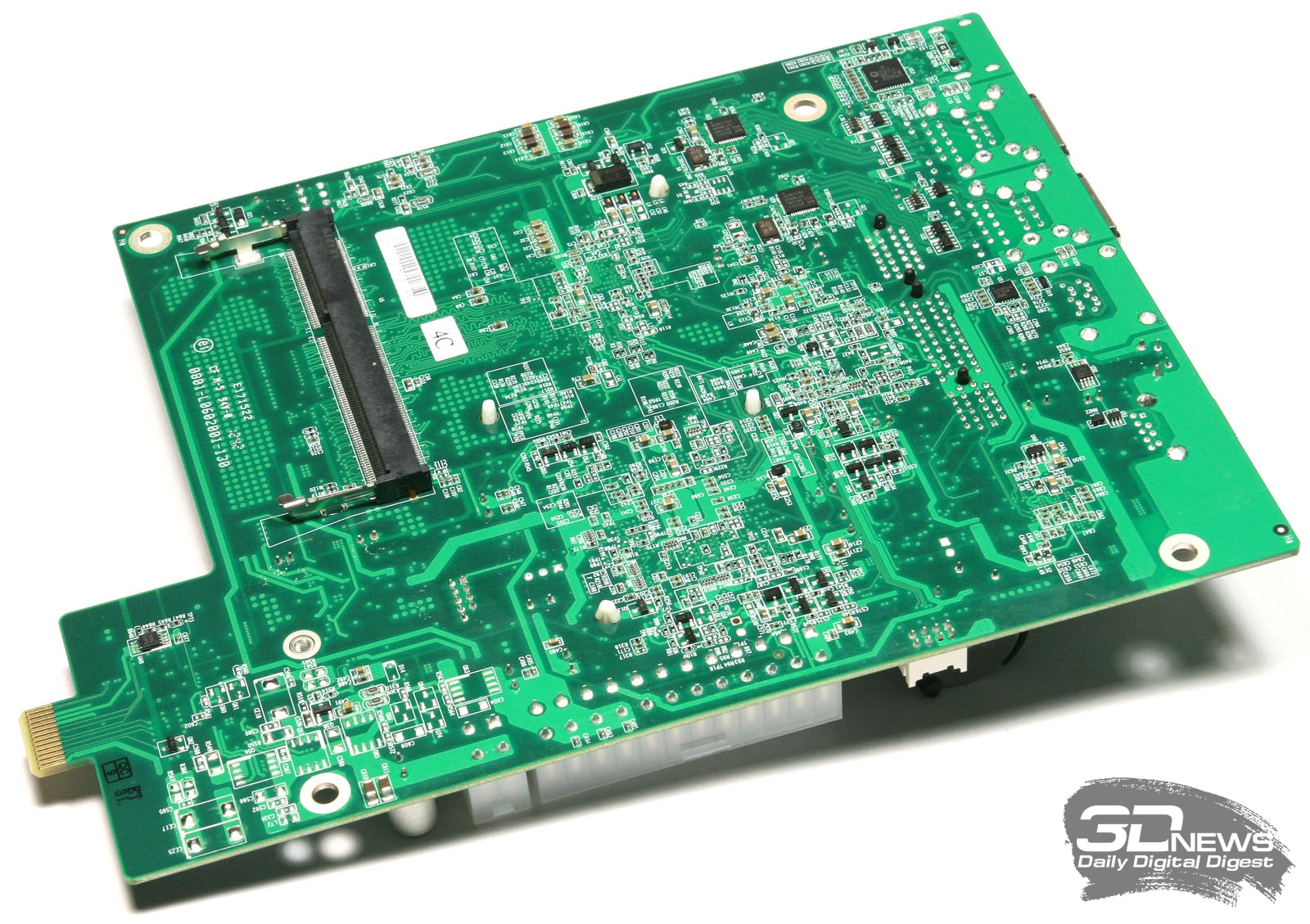

Основная системная плата ASUSTOR AS-606T

Сердцем устройства является двухъядерный процессор Intel Atom, работающий с тактовой частотой 2,13 ГГц. Процессор и набор системной логики закрыты достаточно крупными алюминиевыми радиаторами и не имеют активного охлаждения. Эта платформа сегодня является наиболее популярной для NAS, позиционирующихся как сетевые накопители для бизнеса или просто для тех пользователей, которым важна высокая скорость работы.

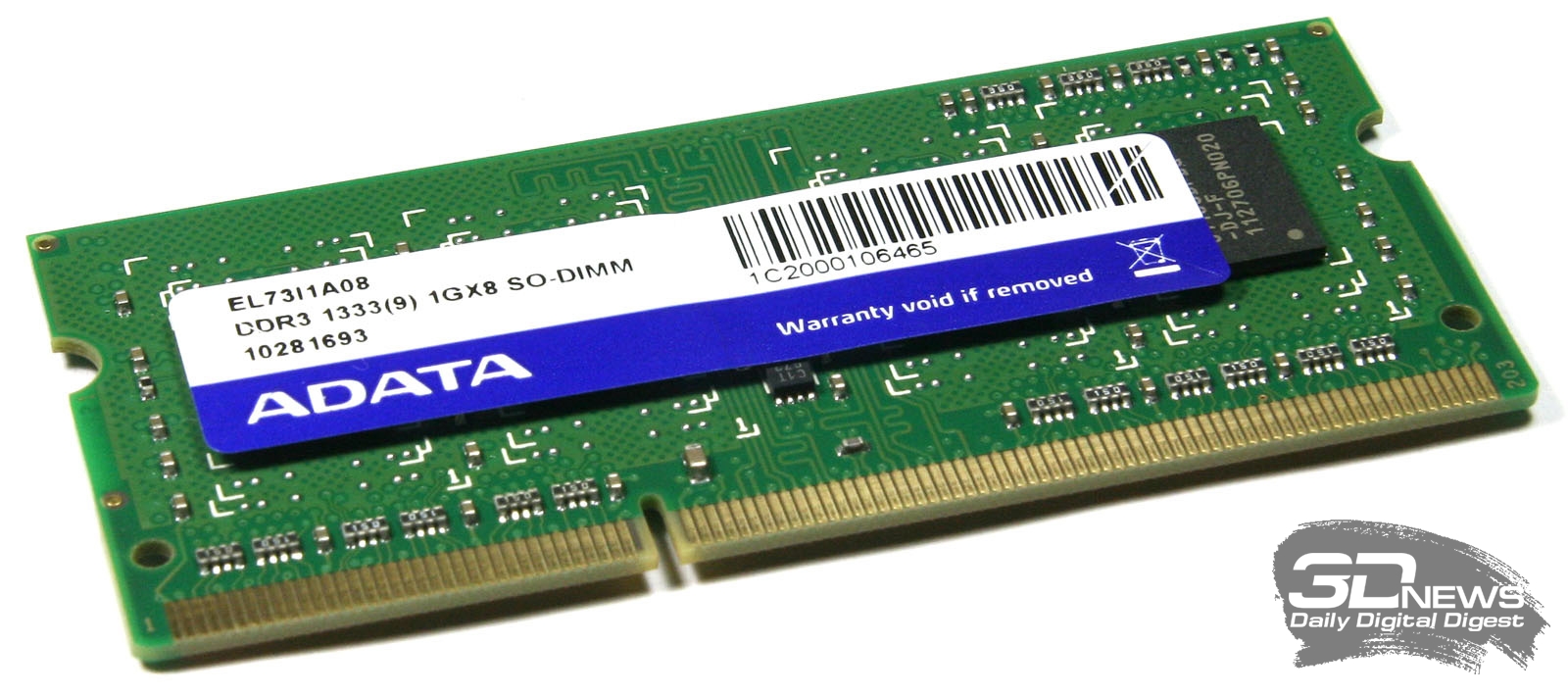

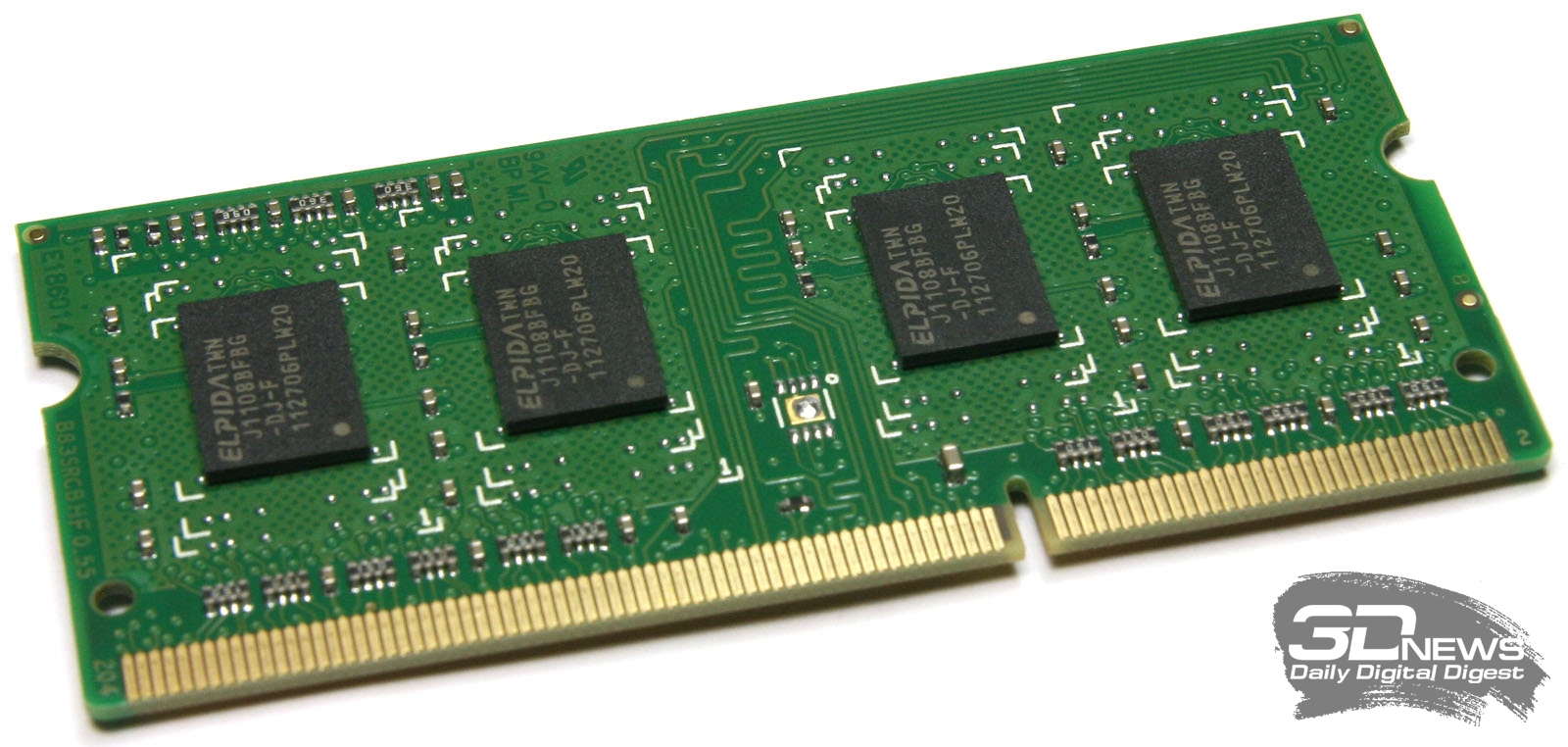

Модуль памяти DDR3-1333

В базовой комплектации модель ASUSTOR AS-606T оснащается одним сменным модулем оперативной памяти SDRAM DDR3-1333 производства тайваньской компании ADATA Technology на четырёх чипах ELPIDA J1108BFBG-DJ-F. Ёмкость установленного модуля памяти составляет 1 Гбайт. При этом устройство имеет второй слот, предназначенный для расширения памяти, который в базовой комплектации пуст.

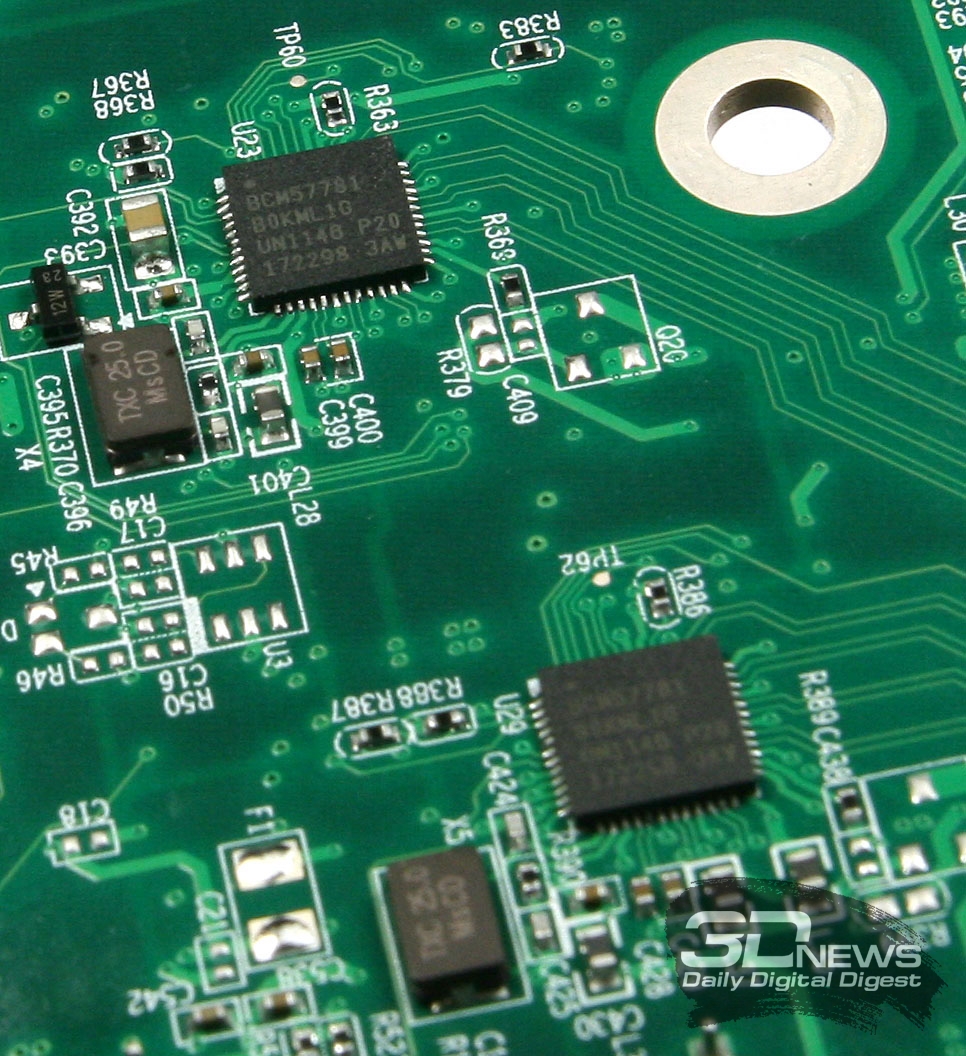

Пара гигабитных сетевых контроллеров BCM57781

Сетевой накопитель ASUSTOR AS-606T работает с технологией Link Aggregation, объединяющей два имеющихся на борту сетевых порта в один. На системной плате NAS размещены два гигабитных сетевых контроллера BCM57781, разработанные американской компанией Broadcom Corporation.

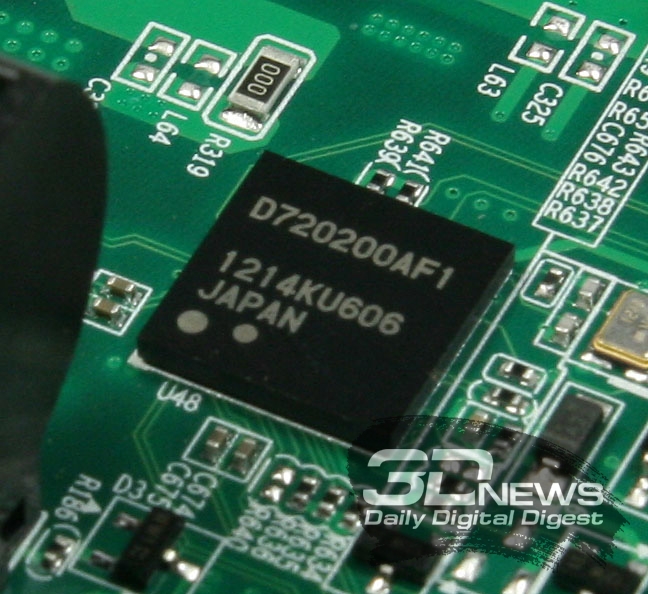

Контроллер интерфейса USB 3.0 NEC D720200AF1

В продуктовой линейке молодого подразделения ASUSTOR нет специализированных устройств расширения дискового пространства NAS, но на борту ASUSTOR AS-606T разработчики предусмотрели целых два порта eSATA, к которым можно подключить дополнительные внешние накопители. Кроме того, устройства хранения данных могут быть подключены и к портам USB 3.0, которые реализованы с помощью контроллера NEC D720200AF1.

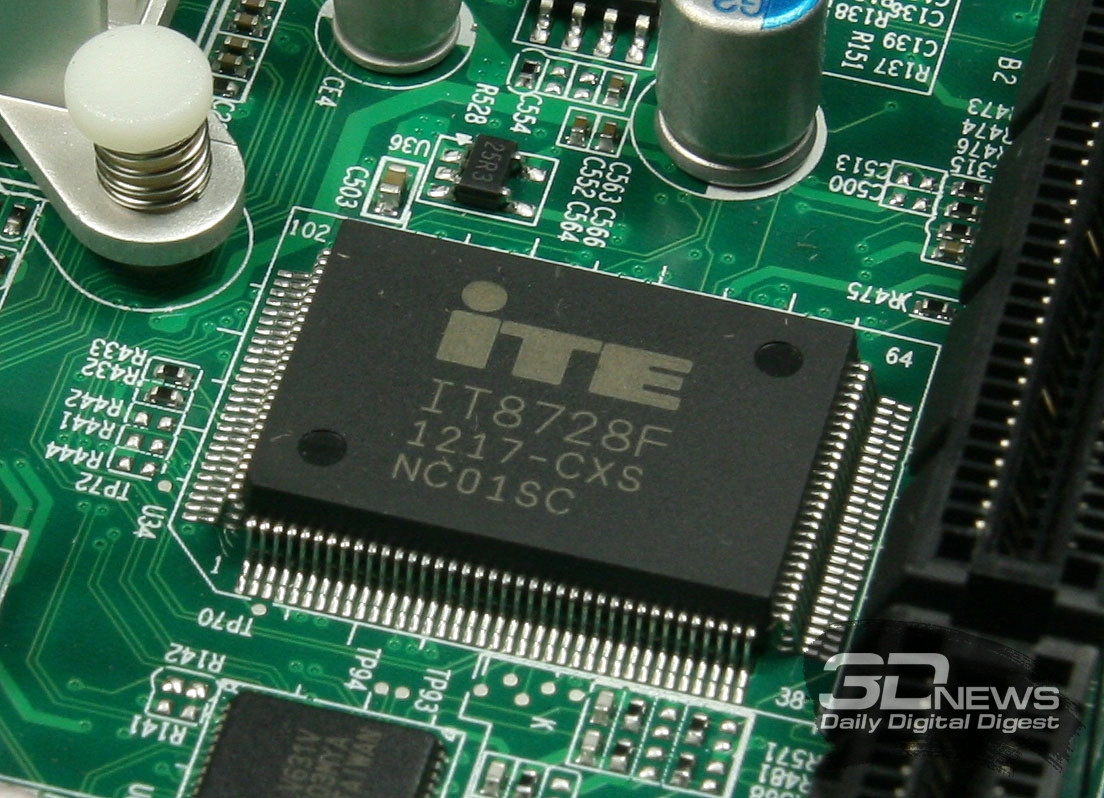

Контроллер управления и мониторинга системной платы iTE IT8728F

Функции управления и отслеживания всех параметров системной платы (напряжение, частота вращения вентилятора, температура и другие) возложены на широко распространённый контроллер iTE IT8728F. Загрузчик и прошивка размещаются в сменном модуле ADATA. Кроме того, нельзя не отметить наличие съёмной батареи для ROM на борту системной платы.

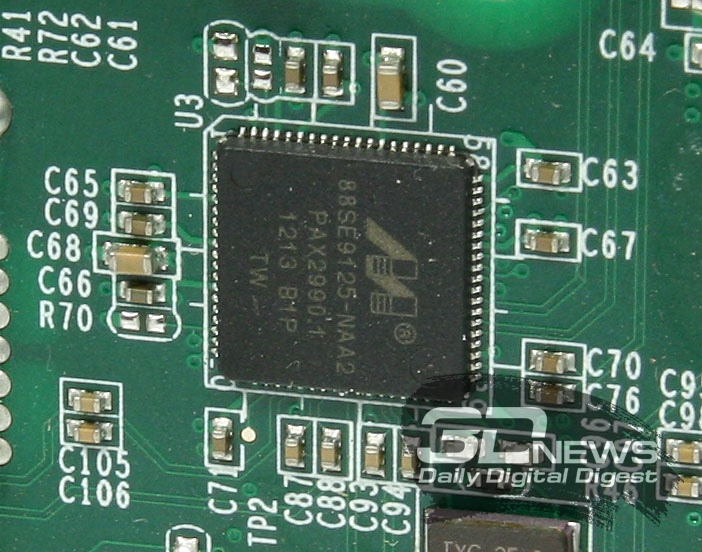

SATA-контроллер Marvell 88SE9125-NAA2

На дополнительной плате с интерфейсными разъёмами жёстких дисков размещены три SATA-контроллера 88SE9125 производства американской компании Marvell Technology Group. Каждая из этих микросхем обеспечивает работу пары SATA-интерфейсов со скоростью до 6 Гбит/с.

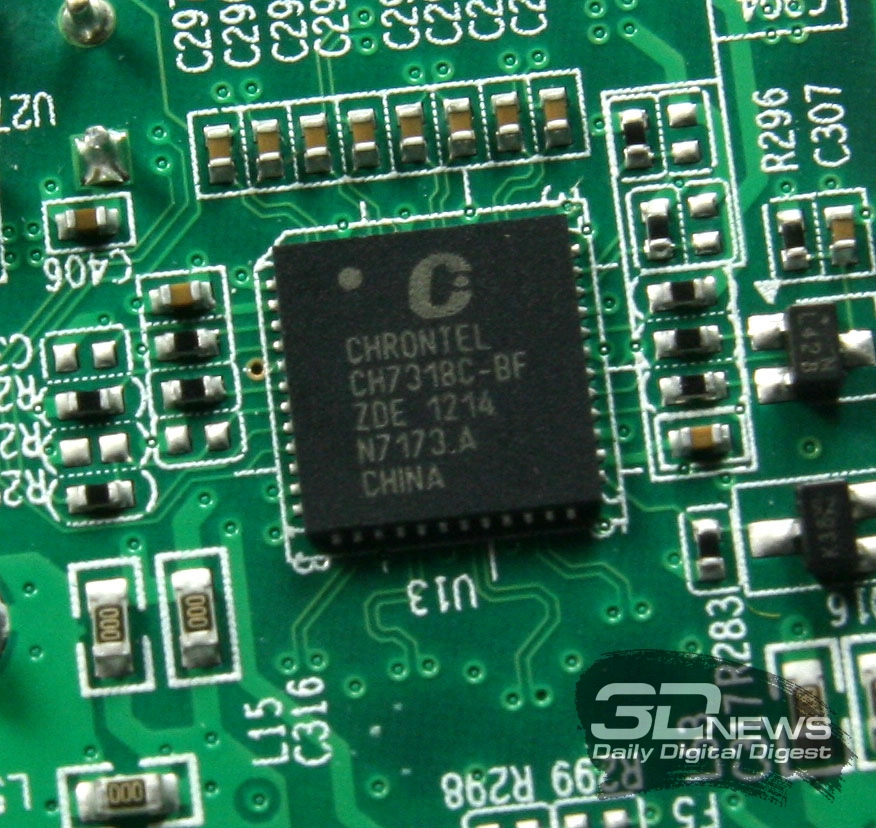

HDMI-модуль Chrontel CH7318C-BF

Ну и отдельно стоит упомянуть наличие на борту накопителя видеовыхода HDMI, реализованного с помощью микросхемы CH7318C-BF производства ещё одной американской компании — Chrontel.

Многочисленные программные возможности новинки обеспечиваются фирменной операционной системой ASUSTOR Data Master 1.0 (ADM 1.0), о которой мы подробно расскажем чуть позже. Пока отметим, что по своему принципу работы и возможностям эта ОС во много схожа с аналогичными программными продуктами таких гигантов на рынке NAS, как Synology или QNAP. Впрочем, у новинки есть и свои недостатки, но об этом — тоже на следующей странице.

⇡#Комплектация

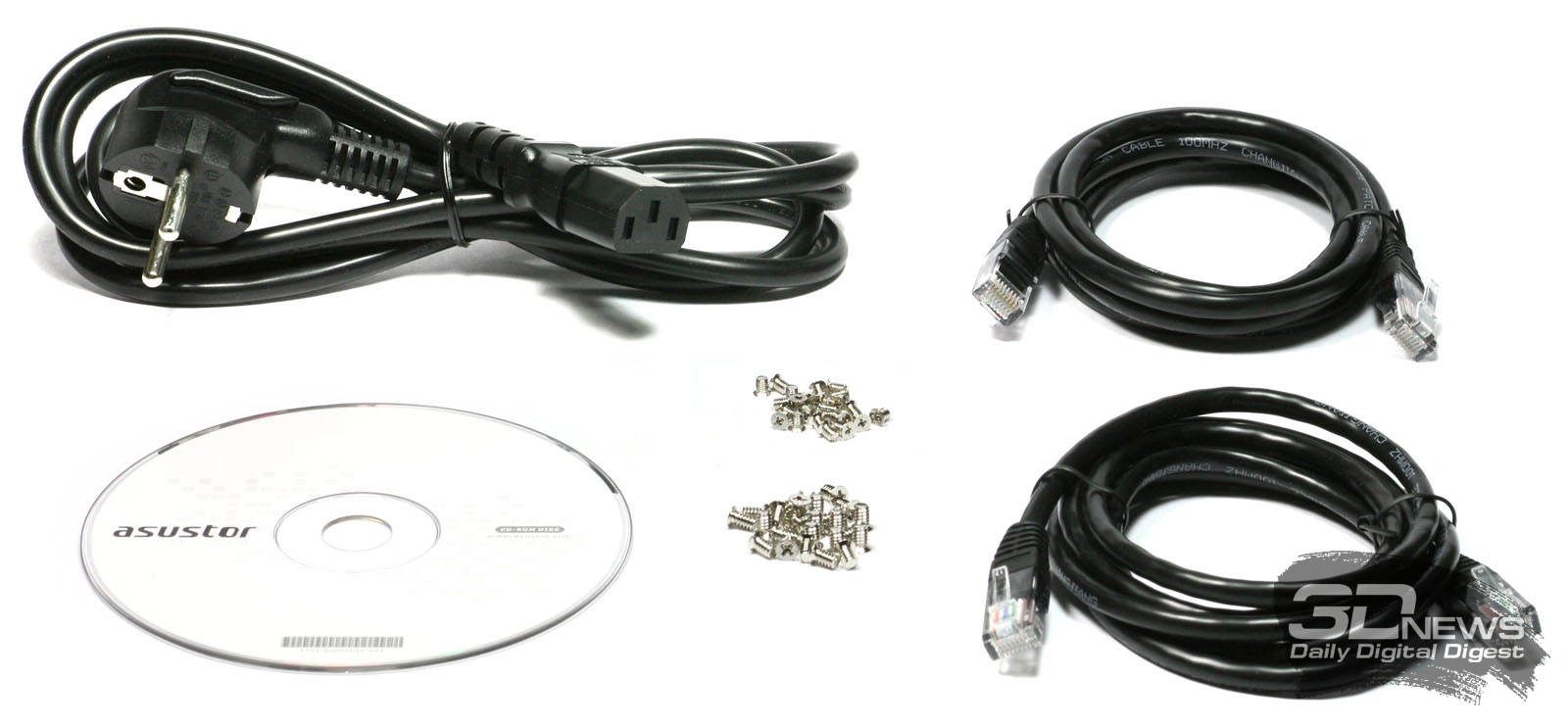

Комплект поставки ASUSTOR AS-606T

Новинка поставляется в большой и тяжёлой картонной коробке с пластиковой ручкой. Внутри, кроме самого устройства, мы нашли классический набор аксессуаров:

• силовой кабель,
• два качественных Ethernet-кабеля,
• набор крепежа для монтажа жёстких дисков,
• компакт-диск с фирменным ПО и инструкцией по эксплуатации в электронном виде.

⇡#Внешний вид и эргономика

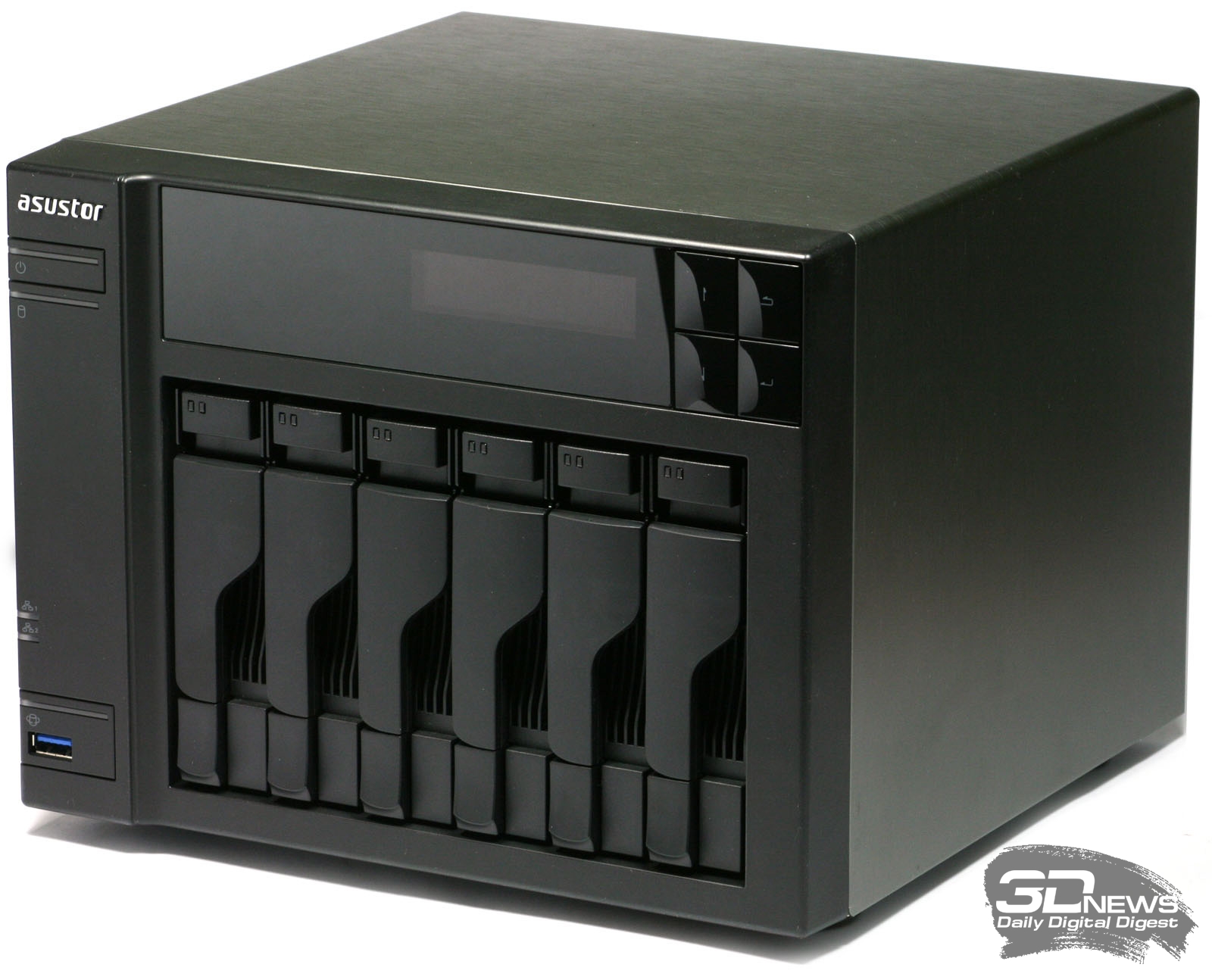

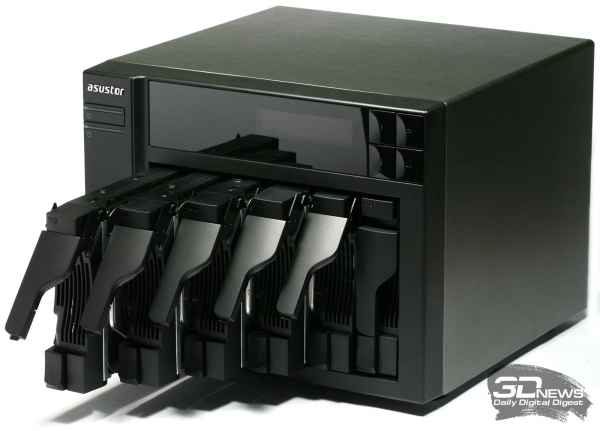

Внешний вид ASUSTOR AS-606T

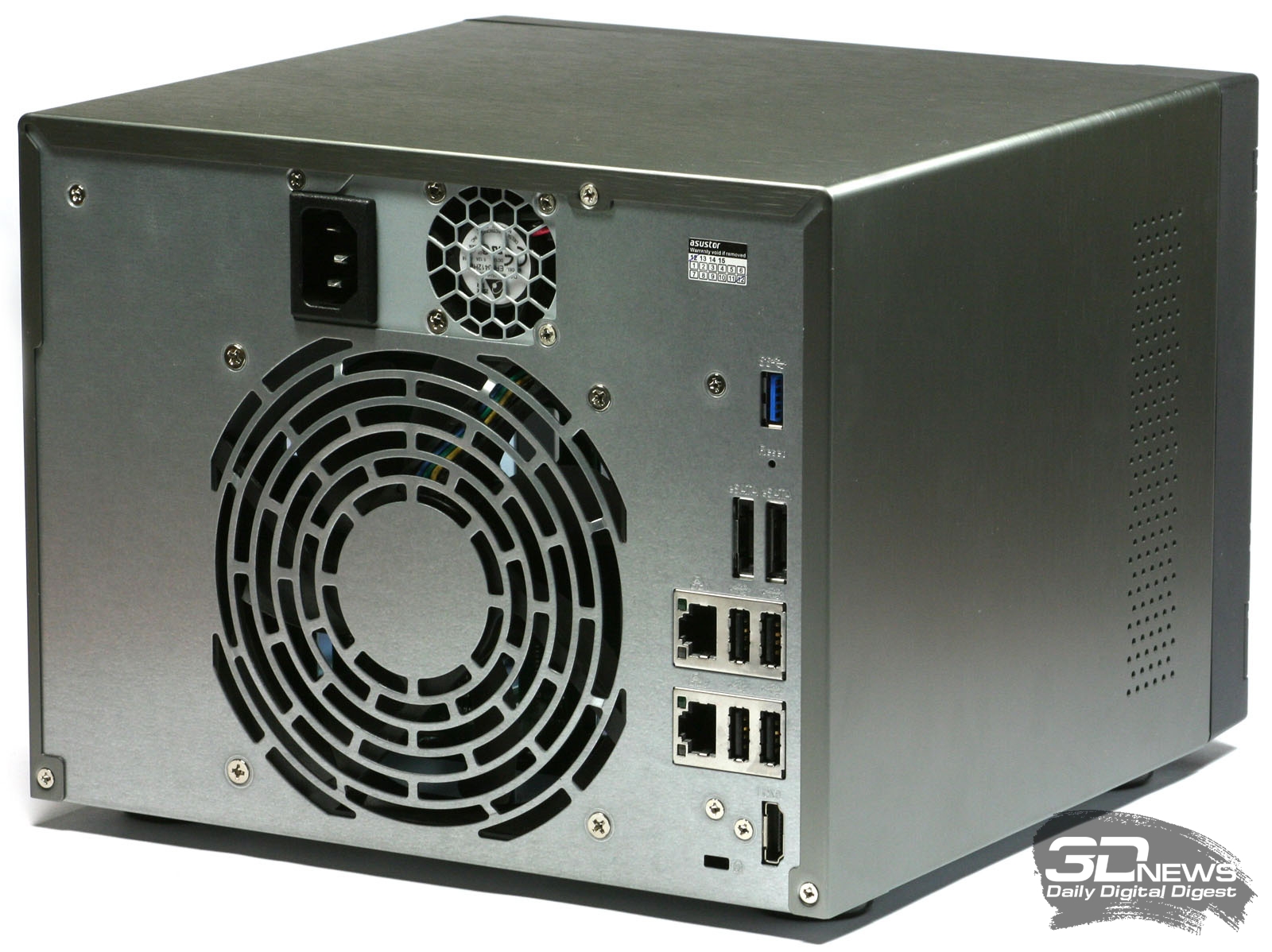

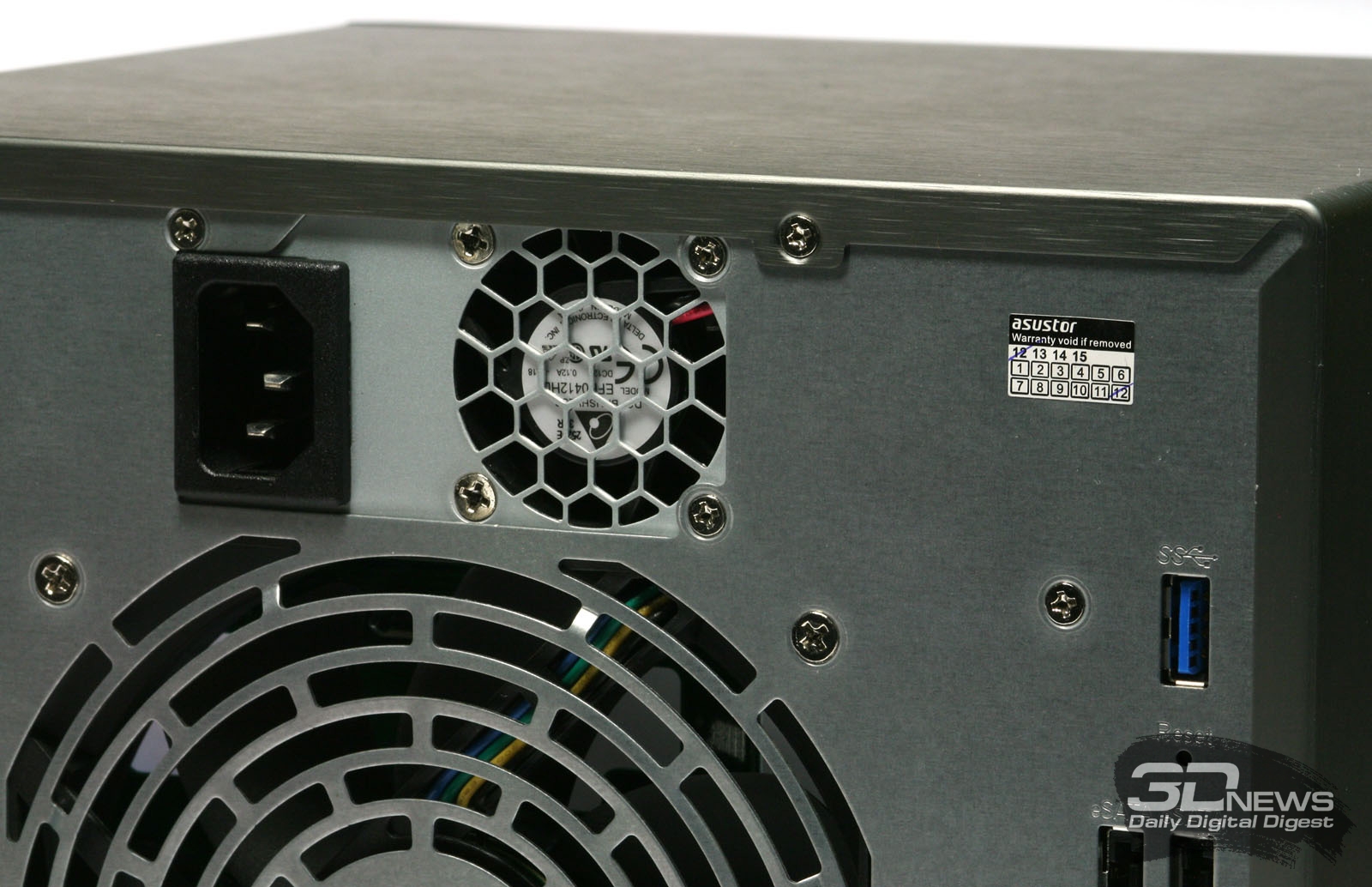

ASUSTOR AS-606T: вид сзади

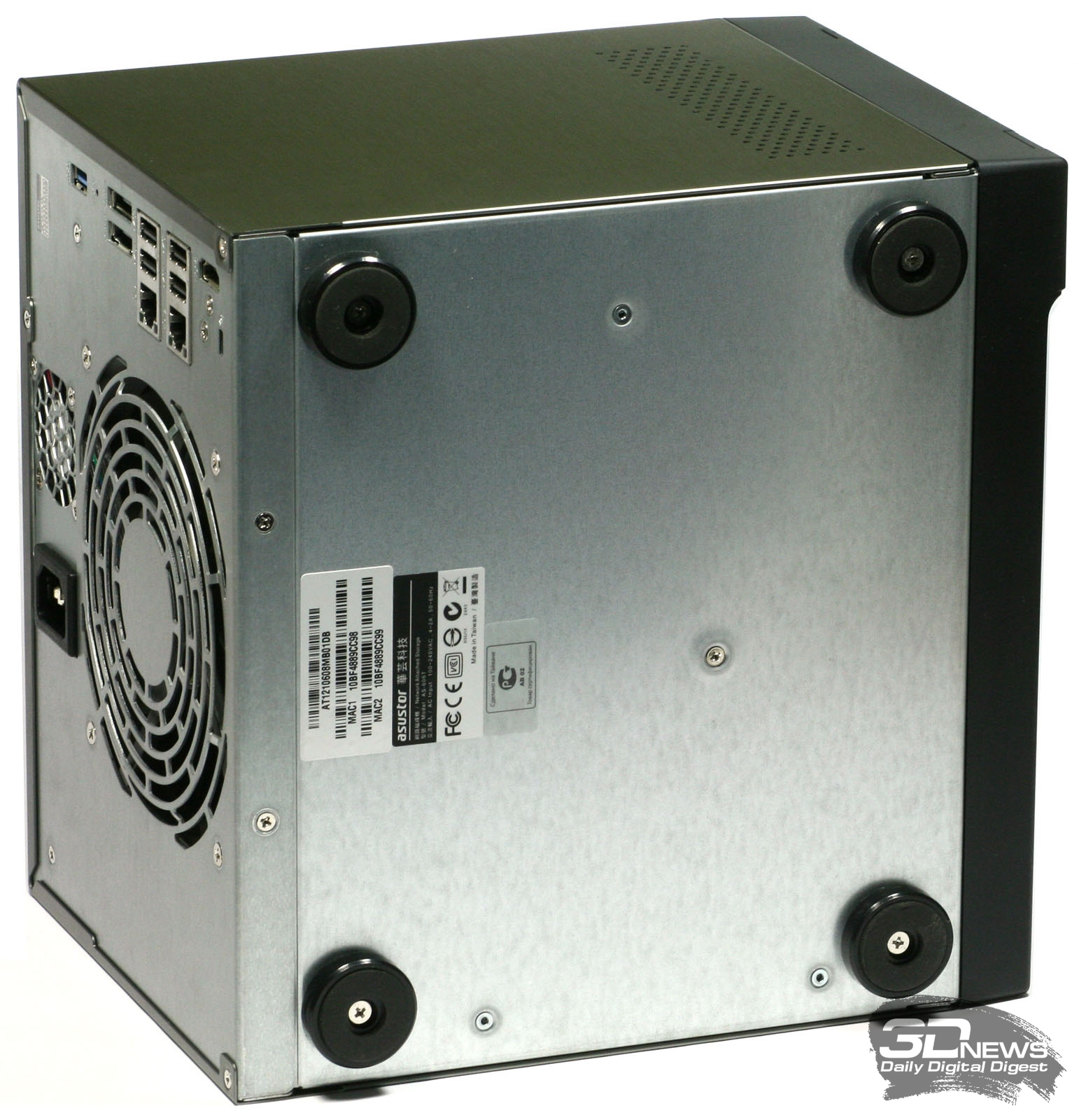

ASUSTOR AS-606T: вид снизу

Накопитель имеет строгий, но привлекательный внешний вид. Форм-фактор, в котором выполнен ASUSTOR AS-606T, можно назвать классическим. Устройство имеет жёсткий металлический каркас, неокрашенные части которого можно увидеть сзади и снизу корпуса. Снаружи каркас закрыт жёстким металлическим кожухом черного цвета с характерной шероховатой текстурой. Благодаря особенностям покрытия, отпечатки пальцев на металлических частях корпуса практически не остаются. А вот на лицевой стороне, напротив, все лакированные поверхности просто притягивают отпечатки как магнит.

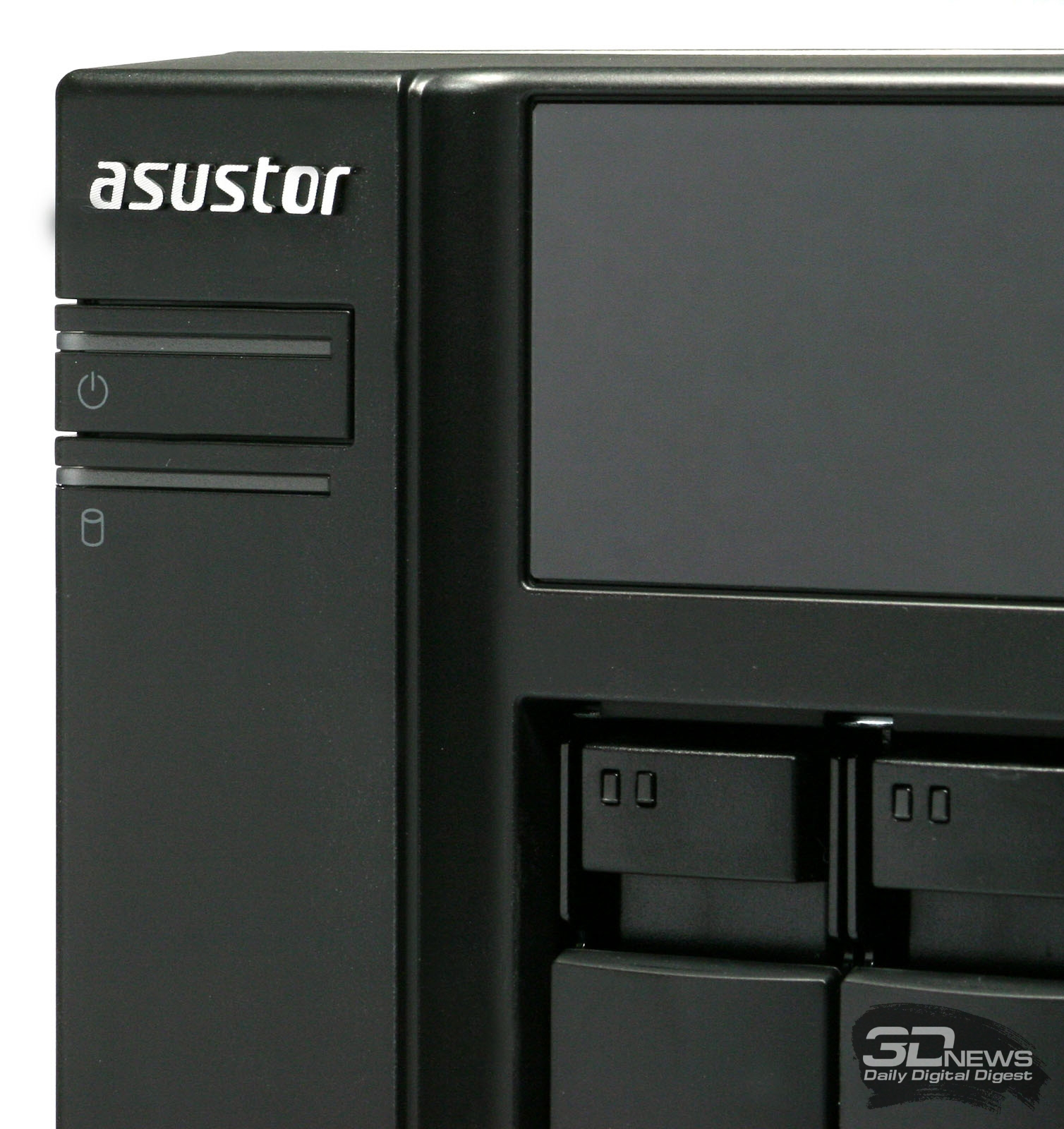

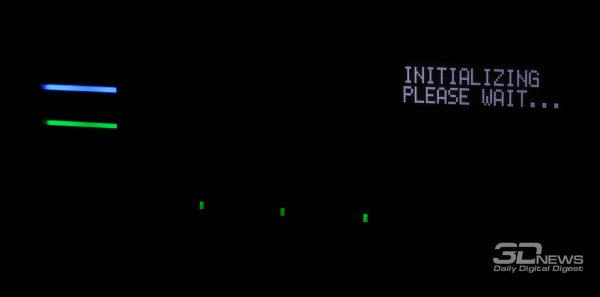

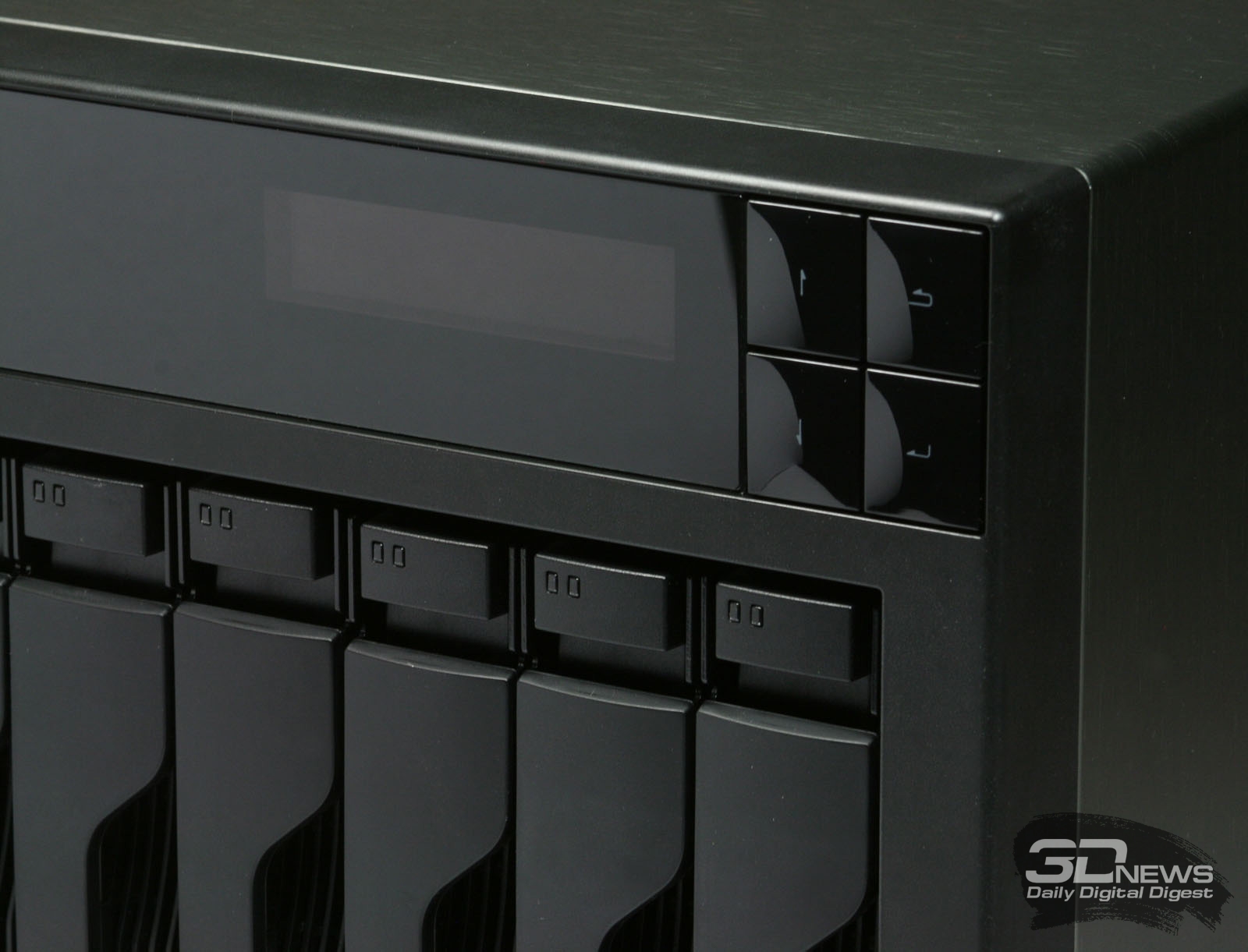

Дисплей с кнопками управления

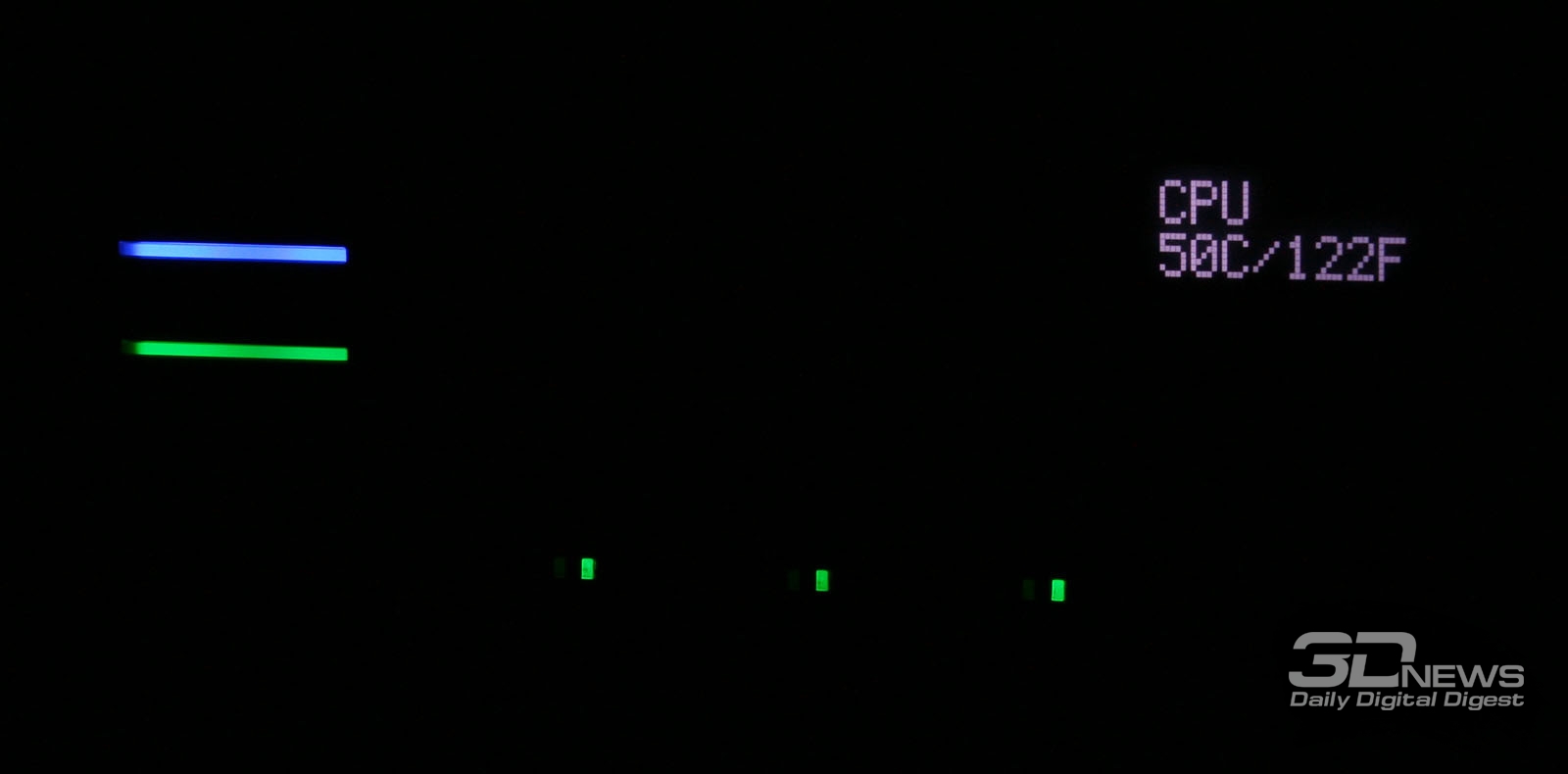

Основная часть лицевой панели занята отсеком для жёстких дисков, размещённых вертикально, друг за другом. Над отсеком расположены закрытый полупрозрачной лакированной панелью дисплей и четыре квадратные кнопки управления. С помощью дисплея и этих кнопок можно узнать об основных характеристиках накопителя (температуре, скорости вращения вентиляторов), сетевых настройках, а также произвести ряд нехитрых действий — например выполнить перезагрузку или изменить сетевой адрес.

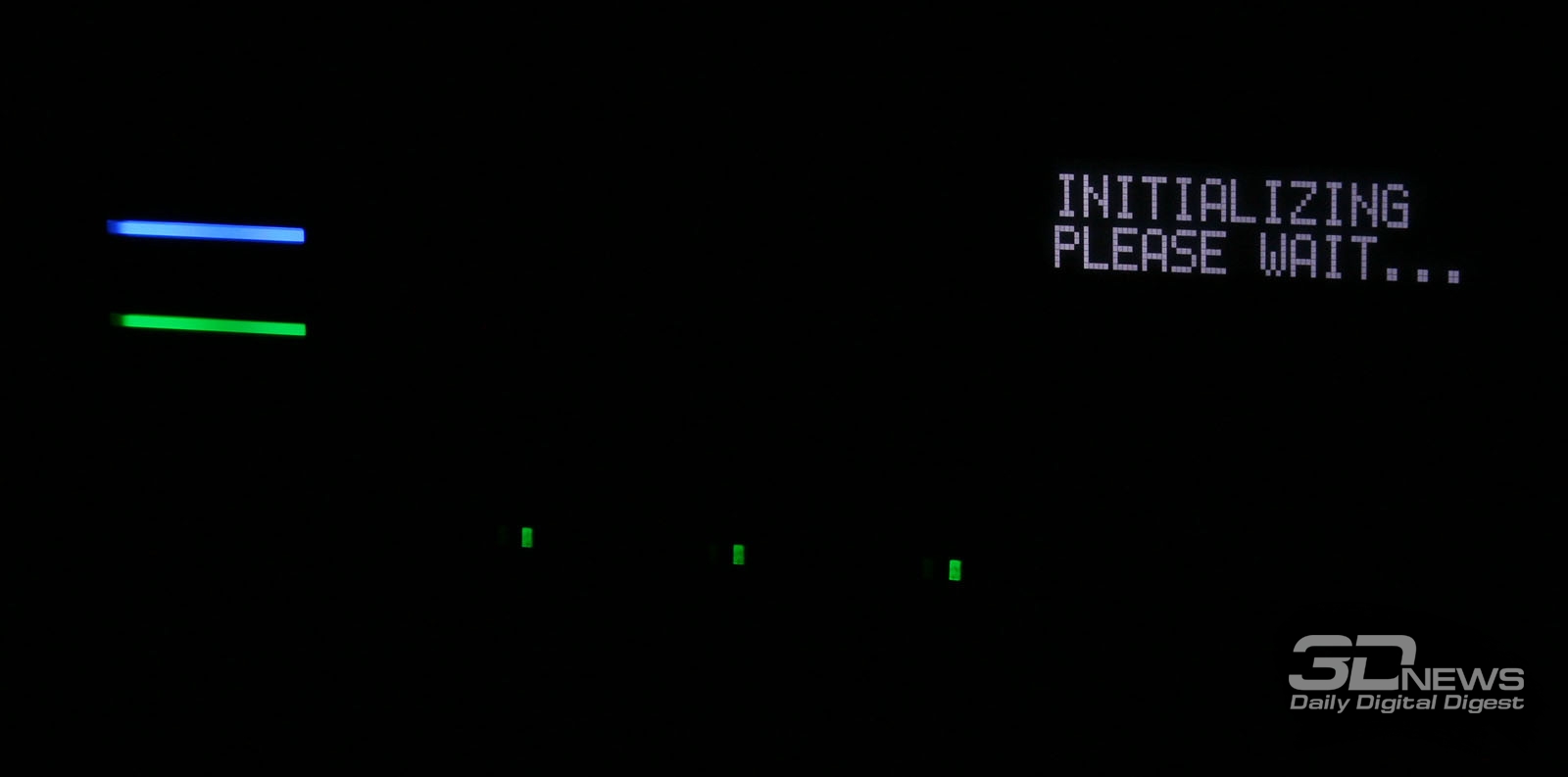

Дисплей с кнопками управления

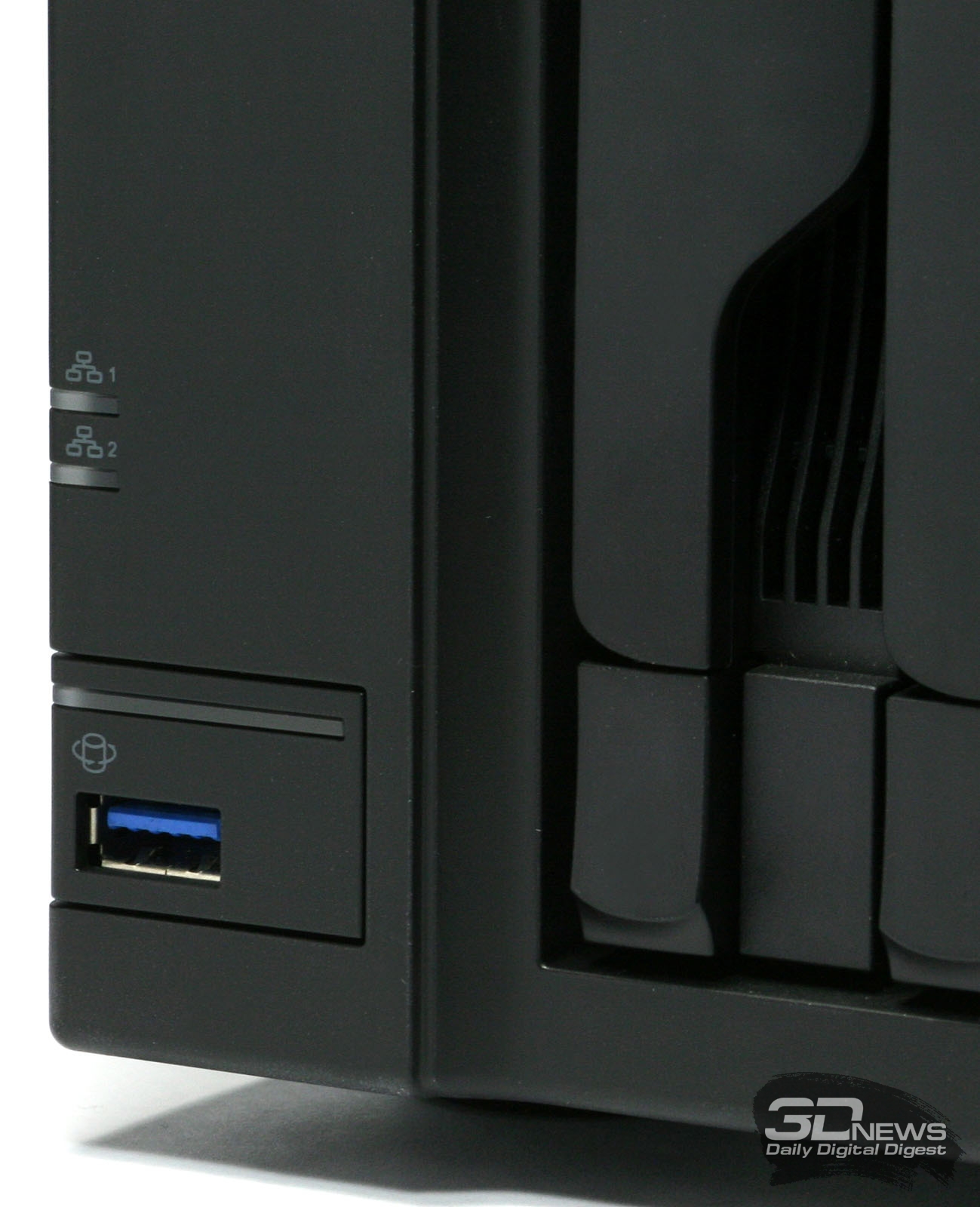

Слева от отсека с салазками размещены разноцветные светодиодные индикаторы режимов работы устройства и сетевой активности, кнопка управления питанием и порт USB 3.0 с кнопкой быстрого копирования данных.

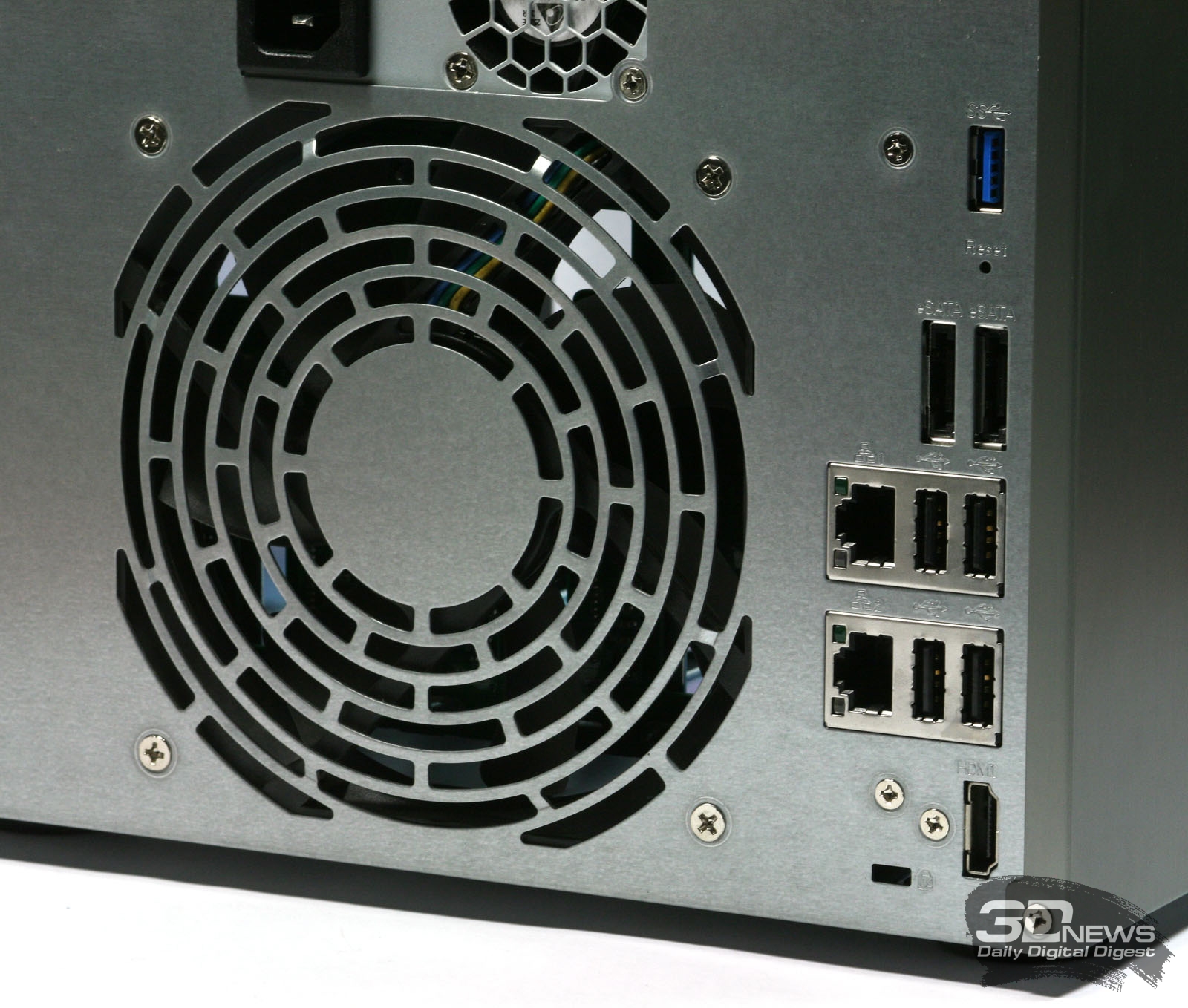

Интерфейсы задней панели

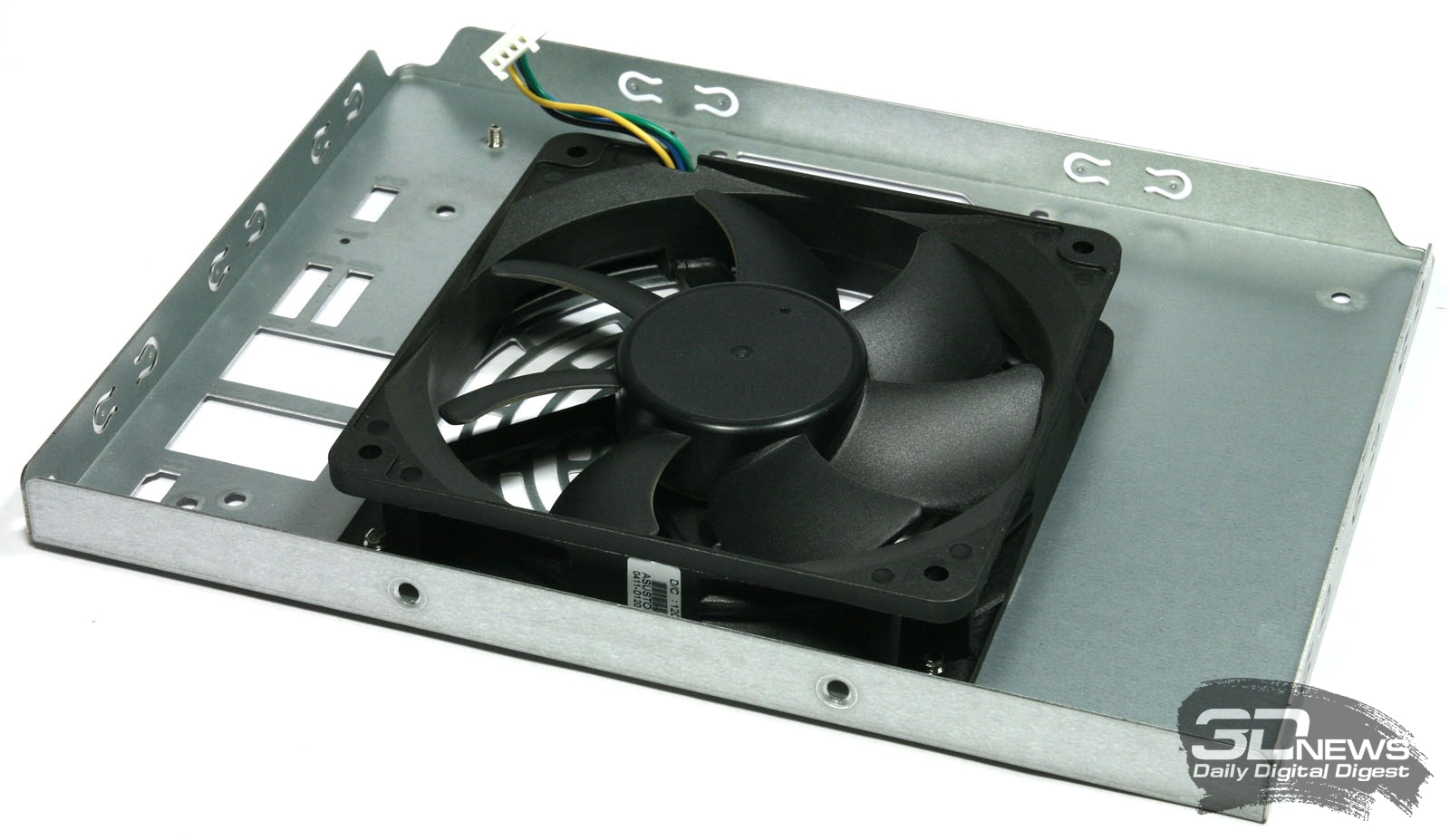

Все основные порты и интерфейсы, указанные в спецификации накопителя, традиционно расположены на задней панели, рядом с вентиляционной решёткой 120-миллиметрового вентилятора, вытягивающего нагретый воздух из корпуса. Над ним находится ещё одна вентиляционная решётка, предназначенная для вентилятора, который примыкает к задней стенке корпуса встроенного блока питания. Там же расположено и гнездо для подключения сетевого кабеля.

⇡#Установка жёстких дисков и внутреннее строение

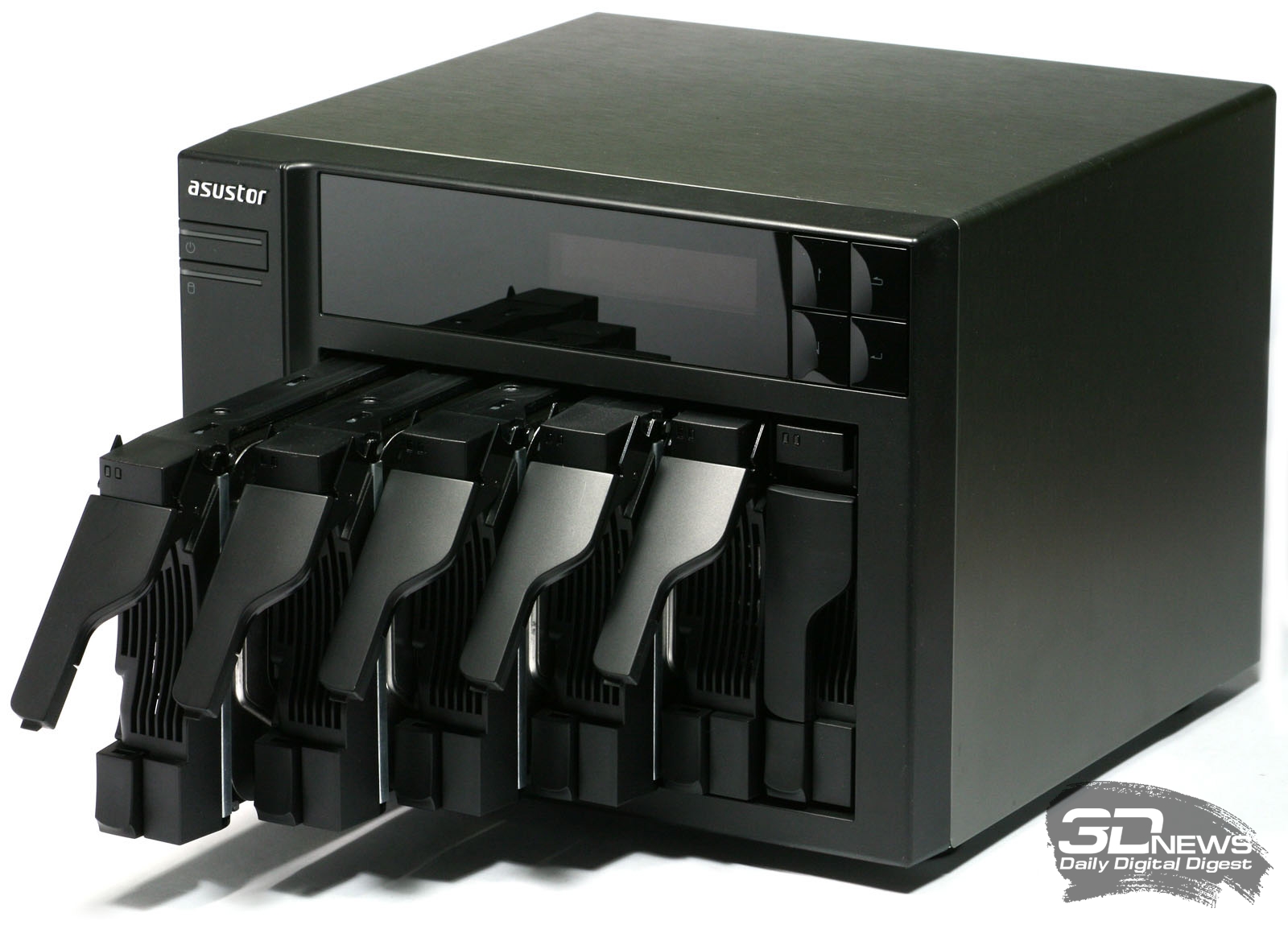

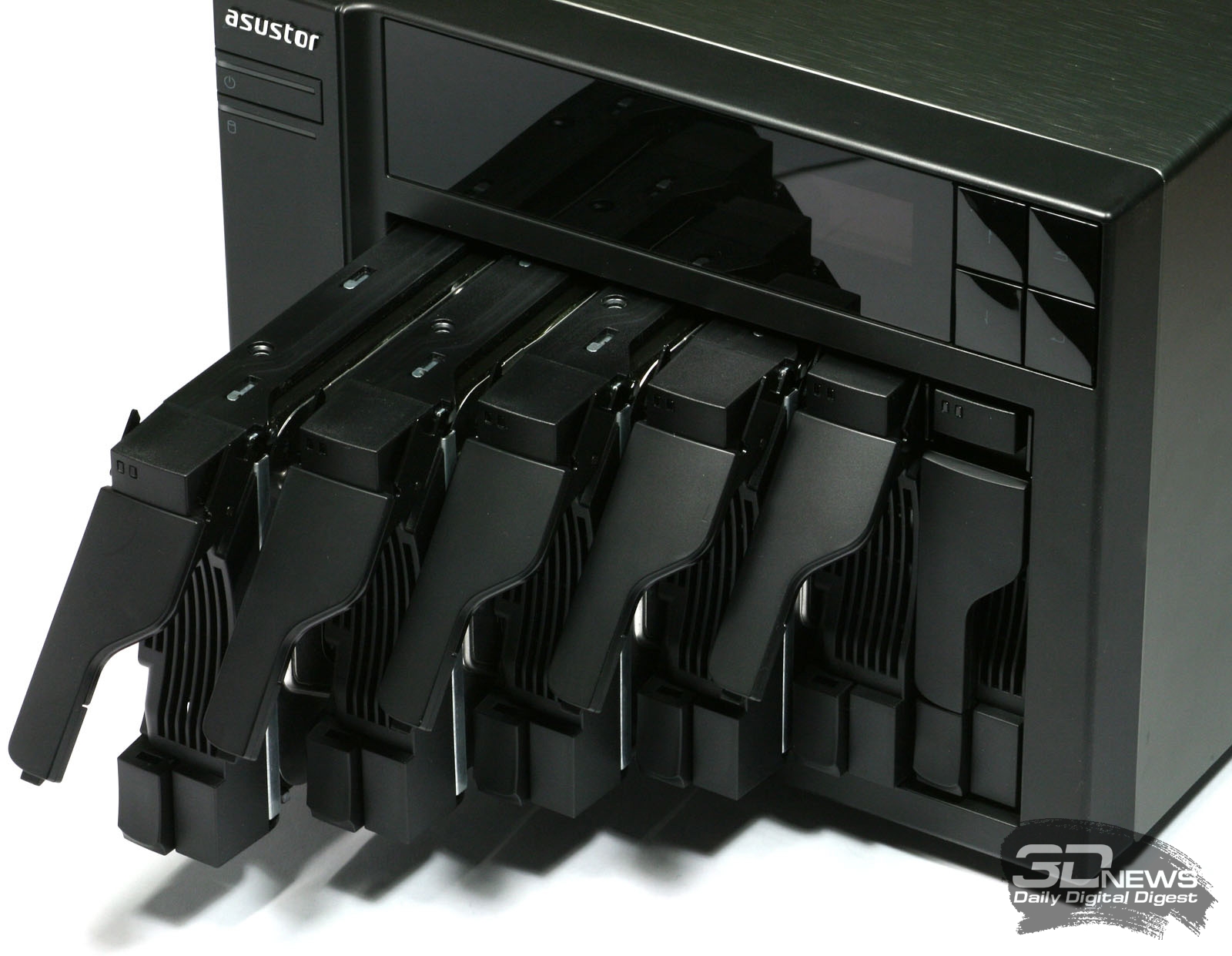

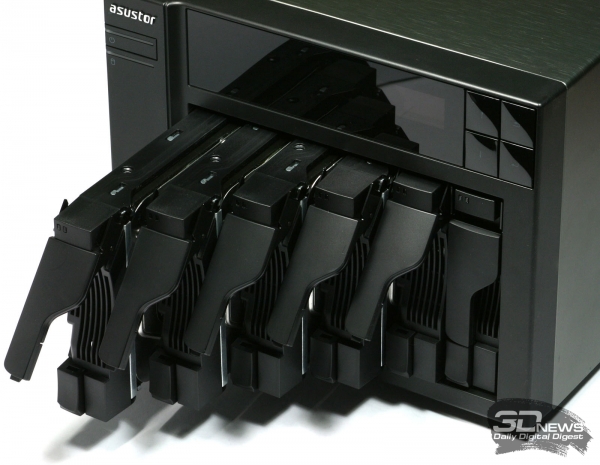

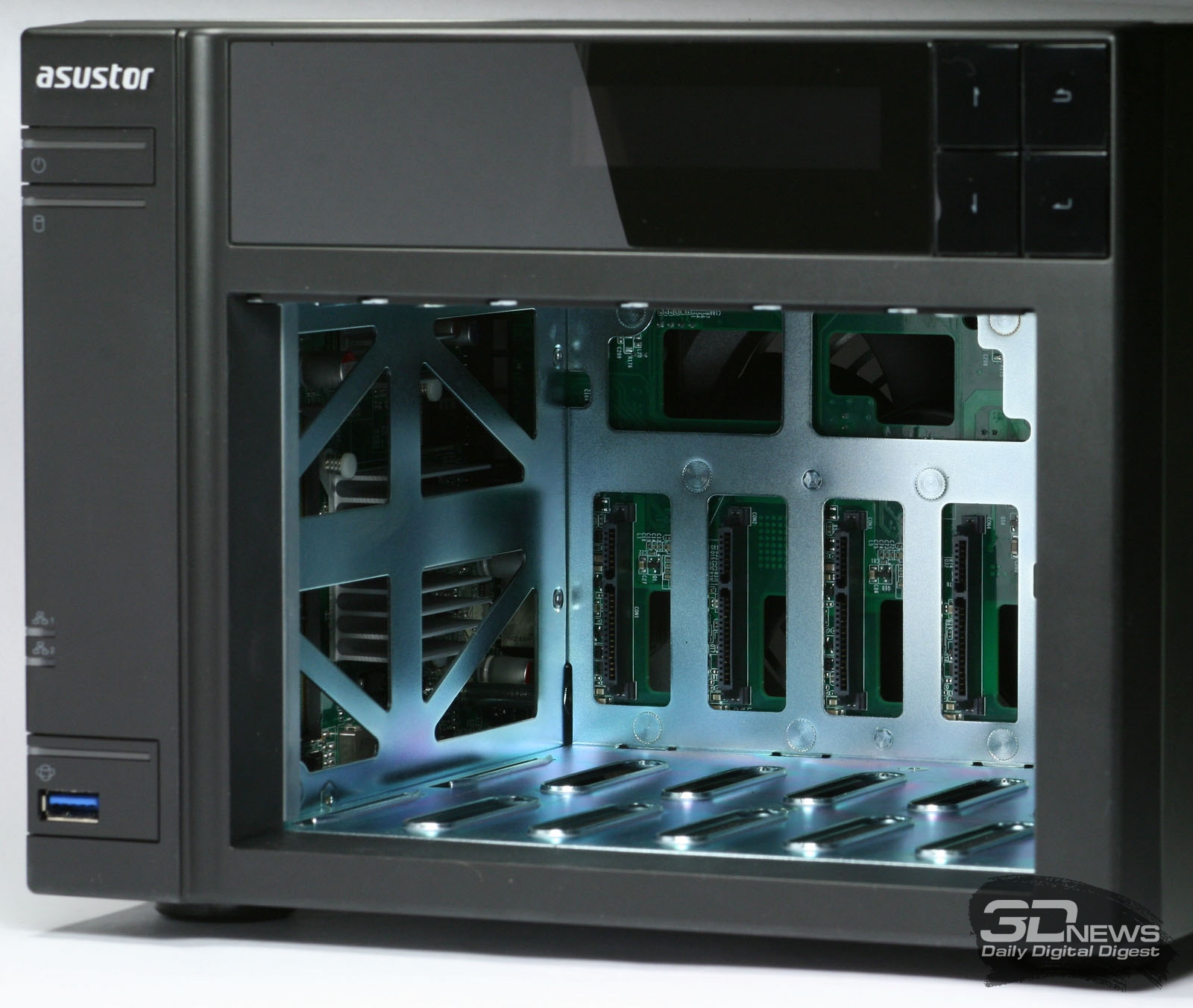

ASUSTOR AS-606T со снятыми дисковыми салазками

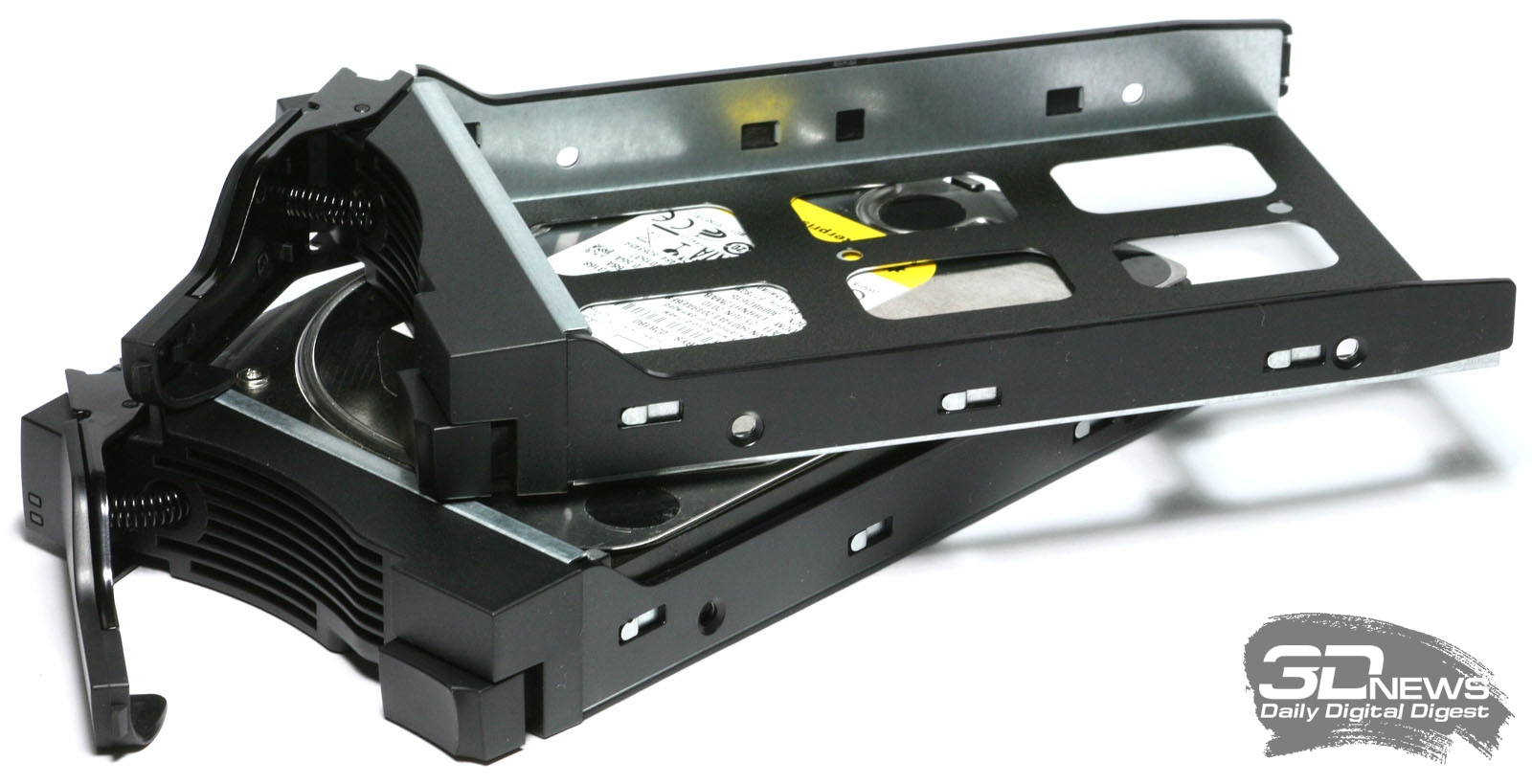

Салазки для жёстких дисков

Монтаж жёстких дисков в салазках традиционный, он не требует никаких специальных знаний и опыта. Нужна лишь отвёртка, с помощью которой необходимо зафиксировать диски в салазках. Сами салазки имеют прочный металлический каркас и пластиковое обрамление. Ручка с защёлкой тоже сделана пластиковой. Замка на ручке нет. Вместо него имеется довольно крупная пружинная кнопка, нажать которую случайно не представляется возможным. Но всё же с замком было бы надёжнее.

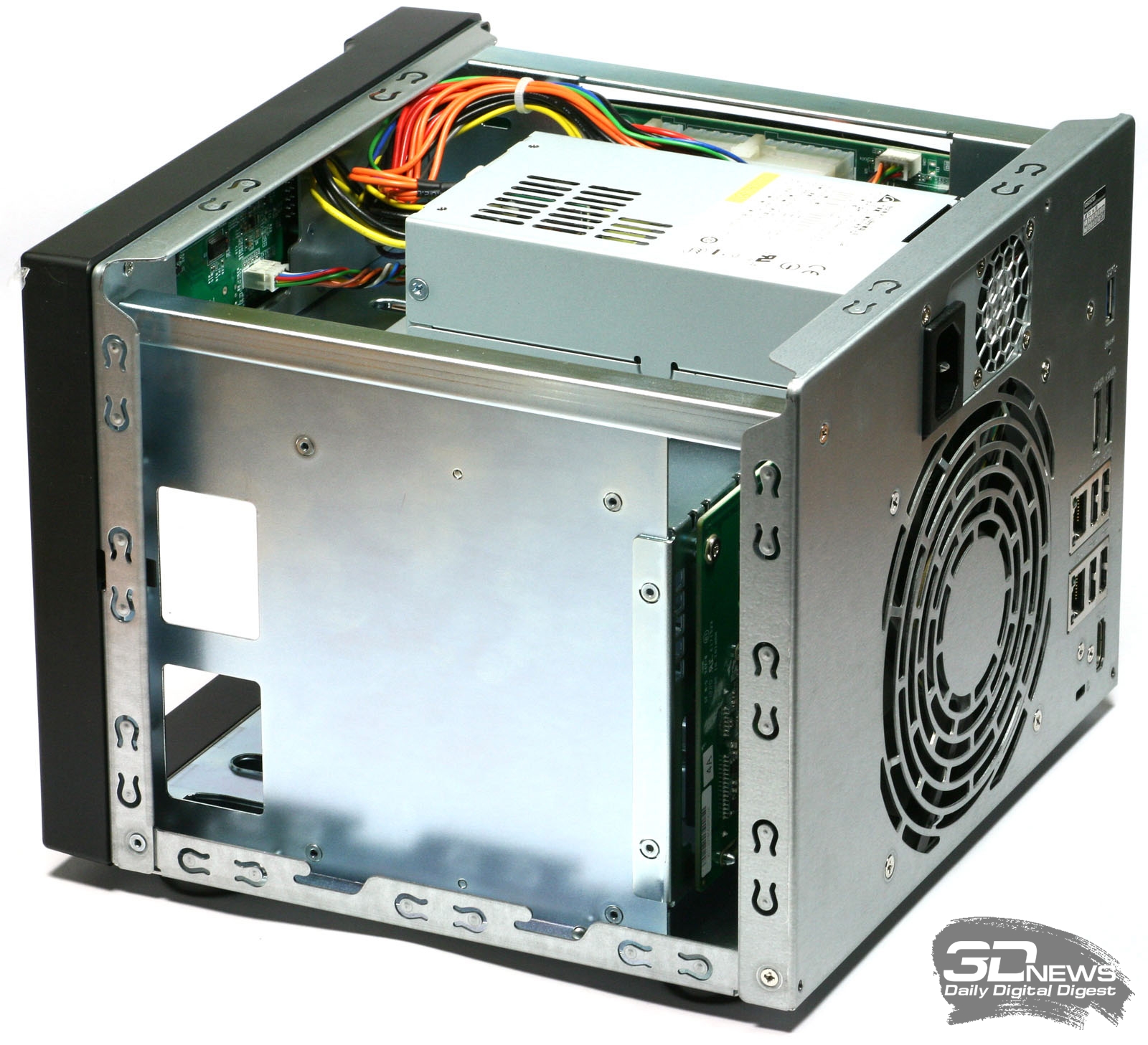

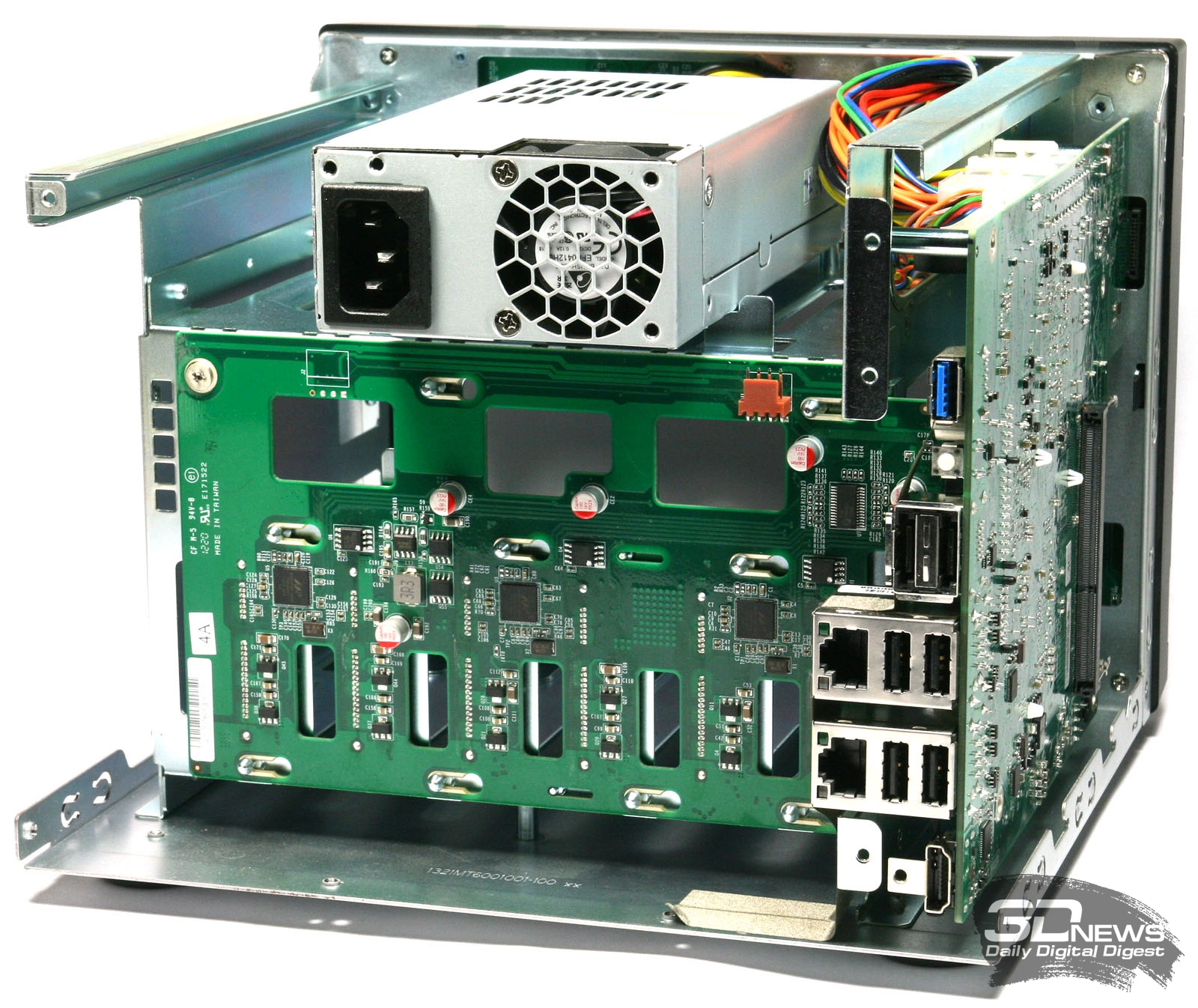

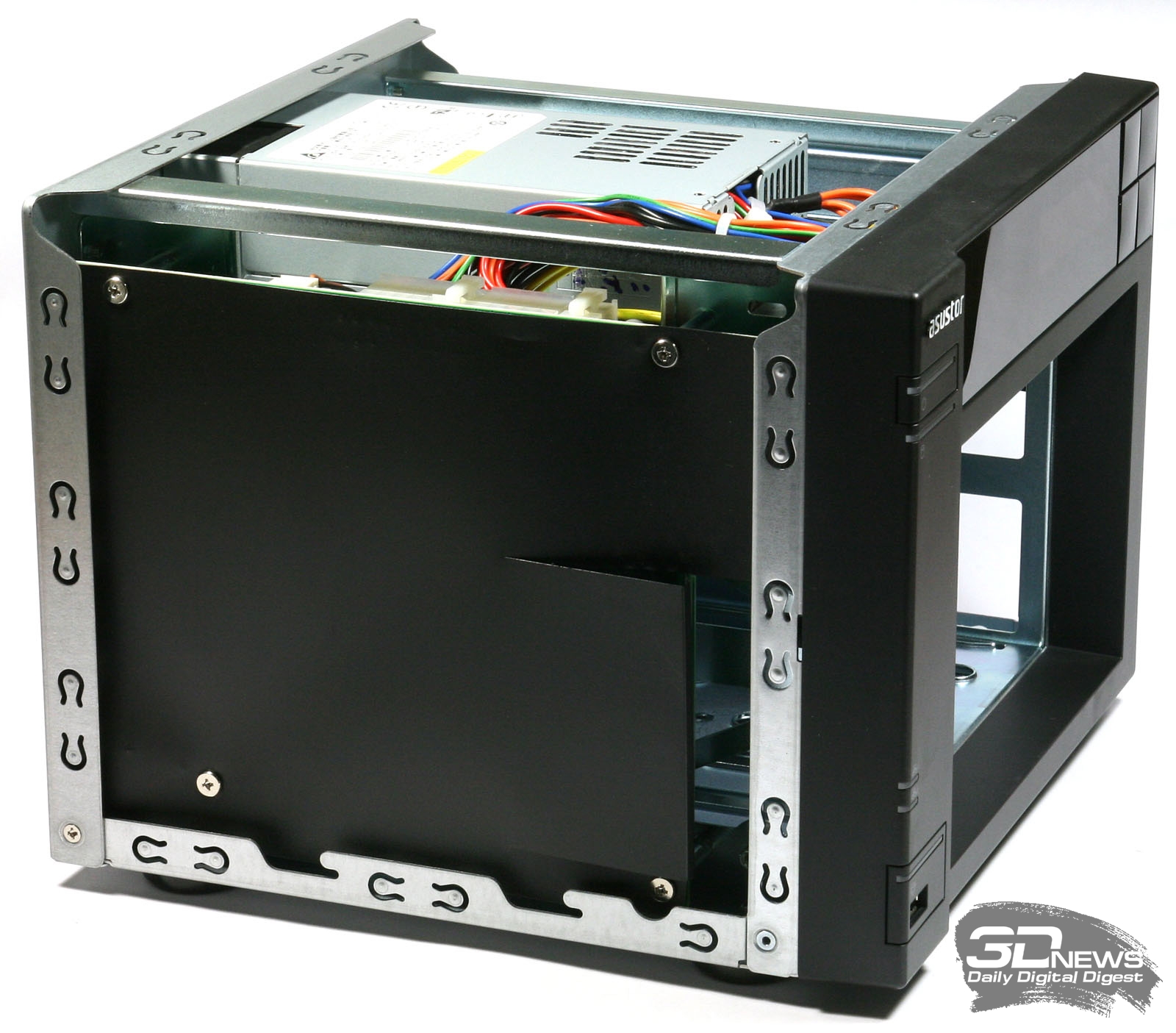

Внутреннее строение ASUSTOR AS-606T

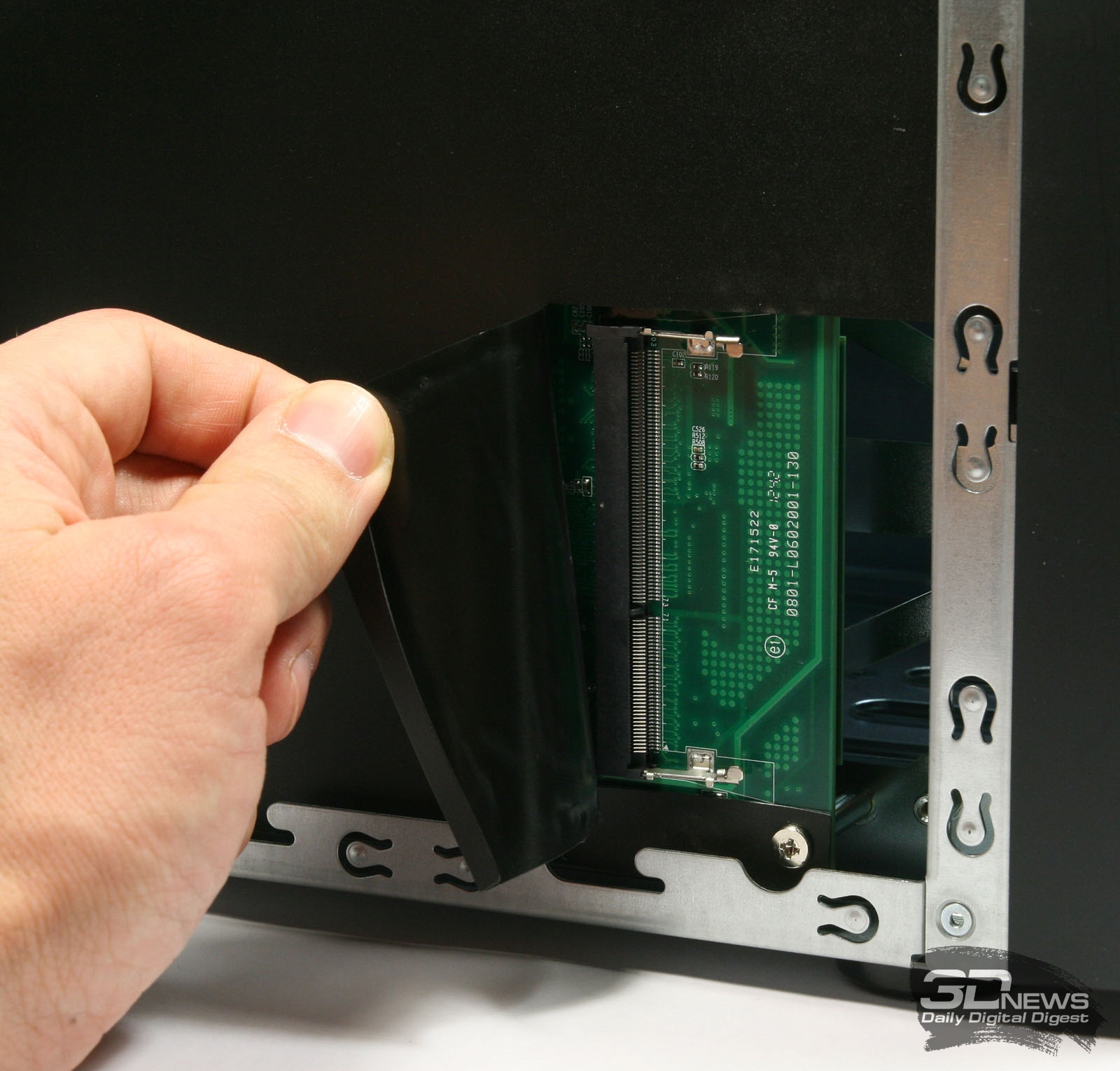

Металлический каркас очень жесткий и прочный, что обеспечивается почти монолитными стенками и перегородками. Системная плата у новинки крепится к одной из боковых стенок корпуса. От случайного замыкания её ограждает толстая диэлектрическая вставка, которая имеет специальный вырез для установки второго модуля памяти.

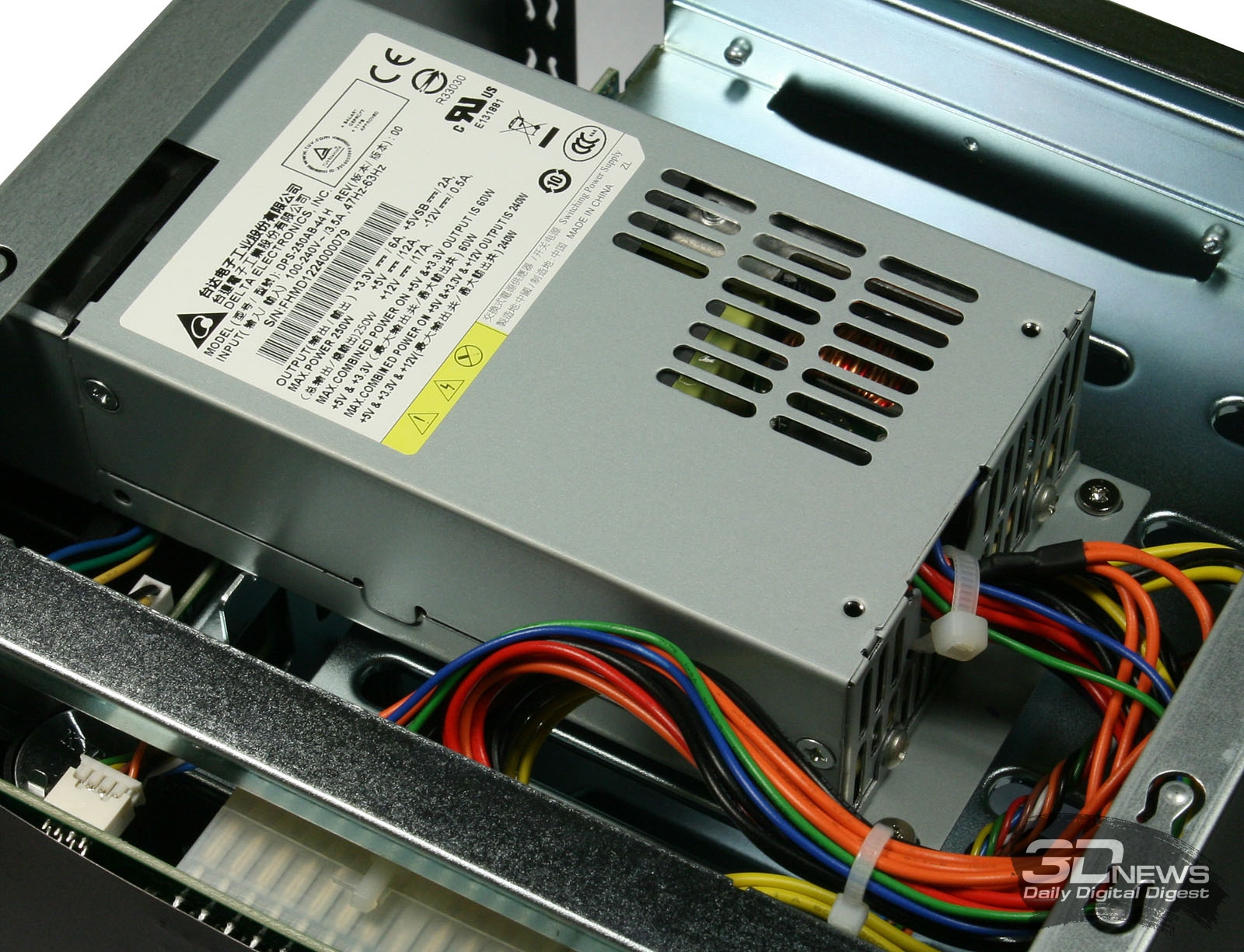

Блок питания

В верхней части корпуса размещён блок питания — у него свой собственный металлический корпус с вентилятором. Вокруг блока питания немало свободного пространства, что должно самым положительным образом сказываться на его охлаждении.
