ASUS GeForce GTX 770 DirectCU II OC: экспресс-тест

Для начала процитируем самих себя:

Процессор GK104, который служит основой трех одночиповых видеоадаптеров в линейке GeForce 600 (GeForce GTX 660 Ti, GTX 670, GTX 680), с появлением GeForce GTX 770 не был отброшен, а сместился на место второго по старшинству чипа в линейке Kepler, для которого он и был предназначен с самого начала, в то время как GK110 занимает флагманскую позицию в GTX 780. В связи с этим логично ожидать, что и GeForce GTX 760 Ti, который неизбежно появится вслед за 70-й моделью в линейке GeForce 700, также получит чип GK104.

С технической точки зрения GTX 770 представляет собой продукт всесторонней модернизации бывшего флагмана NVIDIA, GeForce GTX 680. Кристалл GK104, обнаруженный в референсном образце карты, принадлежит к новой версии и работает на более высокой тактовой частоте. В GTX 770 NVIDIA впервые применила микросхемы памяти с номинальной тактовой частотой 7 ГГц и включила в спецификации вариант адаптера с 4 Гбайт RAM. Список изменений дополнила технология динамического изменения частоты и напряжения на процессоре GPU Boost 2.0.

Наконец, референсный образец GTX 770 выполнен в едином дизайне со старшими представителями семейства Kepler — GTX 690, GTX TITAN, GTX 780. Жаль, что немногие пользователи смогут оценить усилия NVIDIA, благодаря которым GTX 770 получил такую красивую, эффективную и тихую в работе систему охлаждения, ведь конечные производители видеокарт стремятся как можно скорее наладить выпуск продуктов оригинальной конструкции. И да, в отличие от нетребовательного GeForce GTX 680, GTX 770 обладает относительно высоким TDP в 230 Вт. Что ж, такого энергопотребления и стоит ожидать от высокопроизводительной игровой видеокарты.

Вот что мы думаем по поводу модели GeForce GTX 770 в современной продуктовой линейке дискретных видеоадаптеров NVIDIA как таковой. Но обзор референсной видеокарты позади — и мы продолжаем исследовать привлекательные предложения среди плат оригинального дизайна, спроектированных конечными производителями.

⇡#Технические характеристики, комплект поставки, цена

Несмотря на то, что в названии устройства присутствует индекс OC, заводской разгон в данном случае сводится к чисто номинальному повышению частот относительно референсных спецификаций: с 1046/1085 до 1058/1100 МГц (базовая частота и Boost Clock соответственно). Микросхемы кадрового буфера работают на стандартной частоте — 7010 МГц.

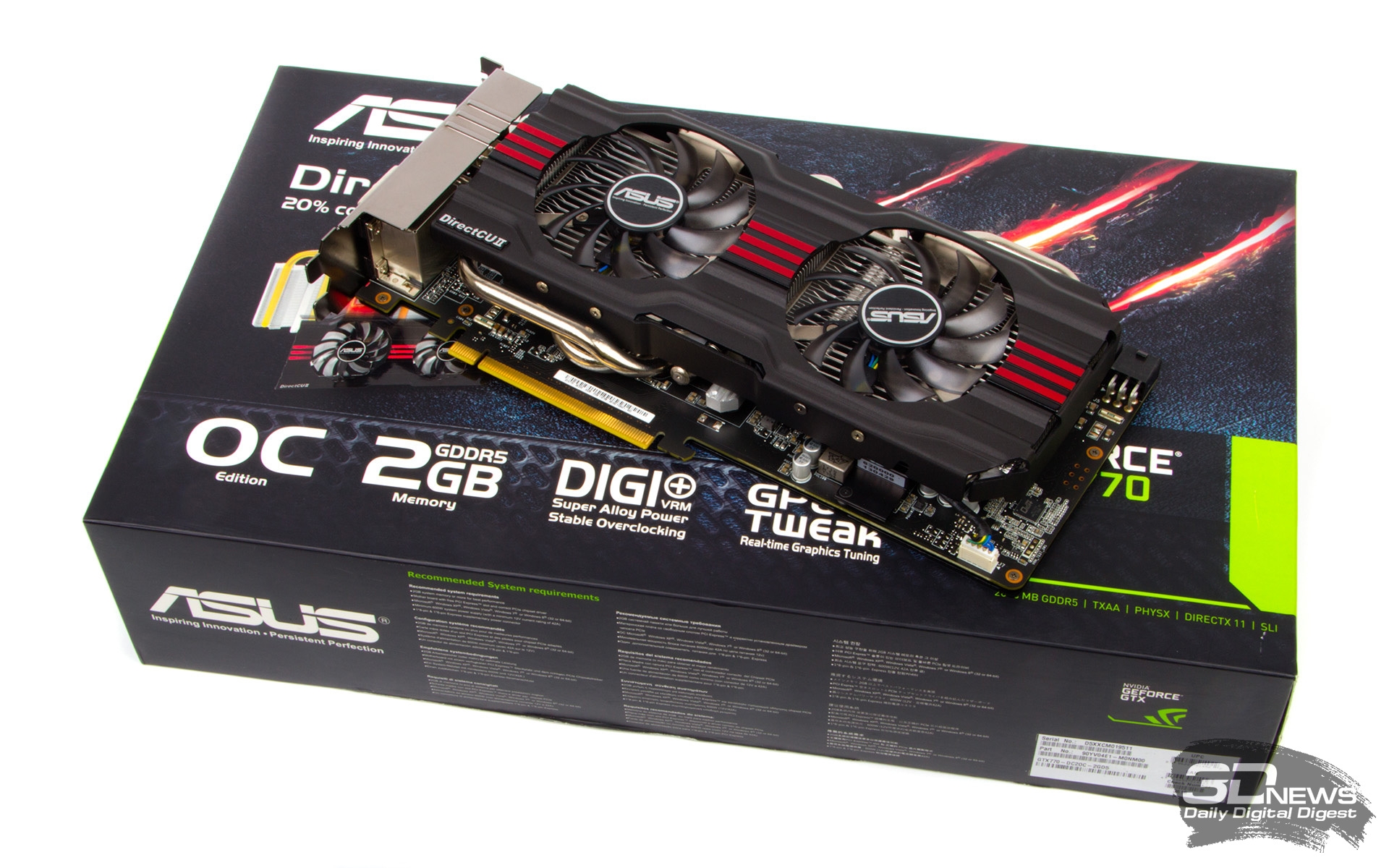

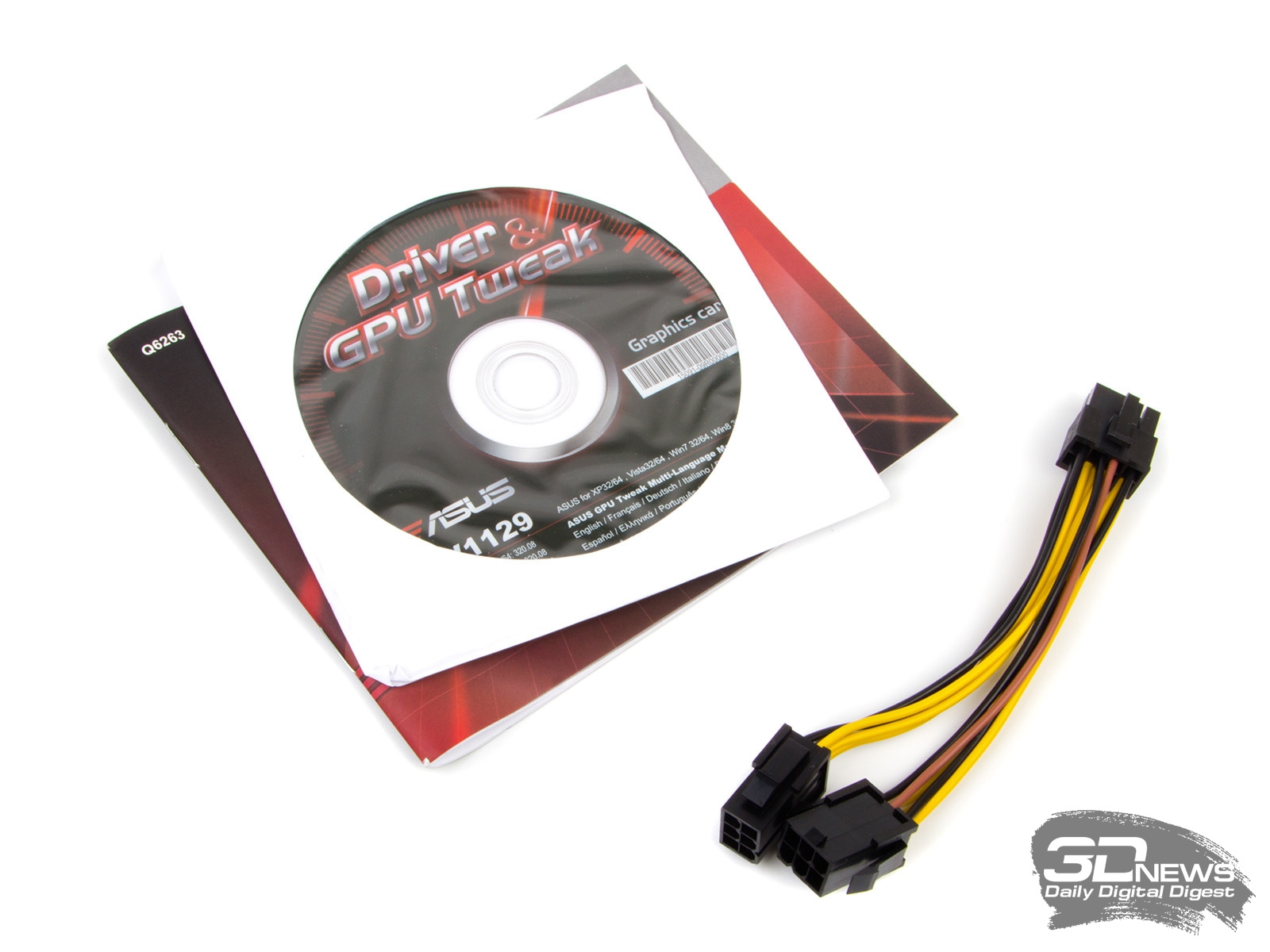

В скромный комплект поставки входят лишь компакт-диск с ПО, бумажная инструкция и переходник питания с двух шестиконтактных штекеров на один восьмиконтактный.

Средняя цена ASUS GeForce GTX 770 DirectCU II OC в московских интернет-магазинах составляет 14,5 тысяч рублей, а минимальная — 13,5 тысяч. Таким образом, по сравнению с остальными вариантами GTX 770, представленными в продаже, карта ASUS стоит относительно недорого.

⇡#Конструкция

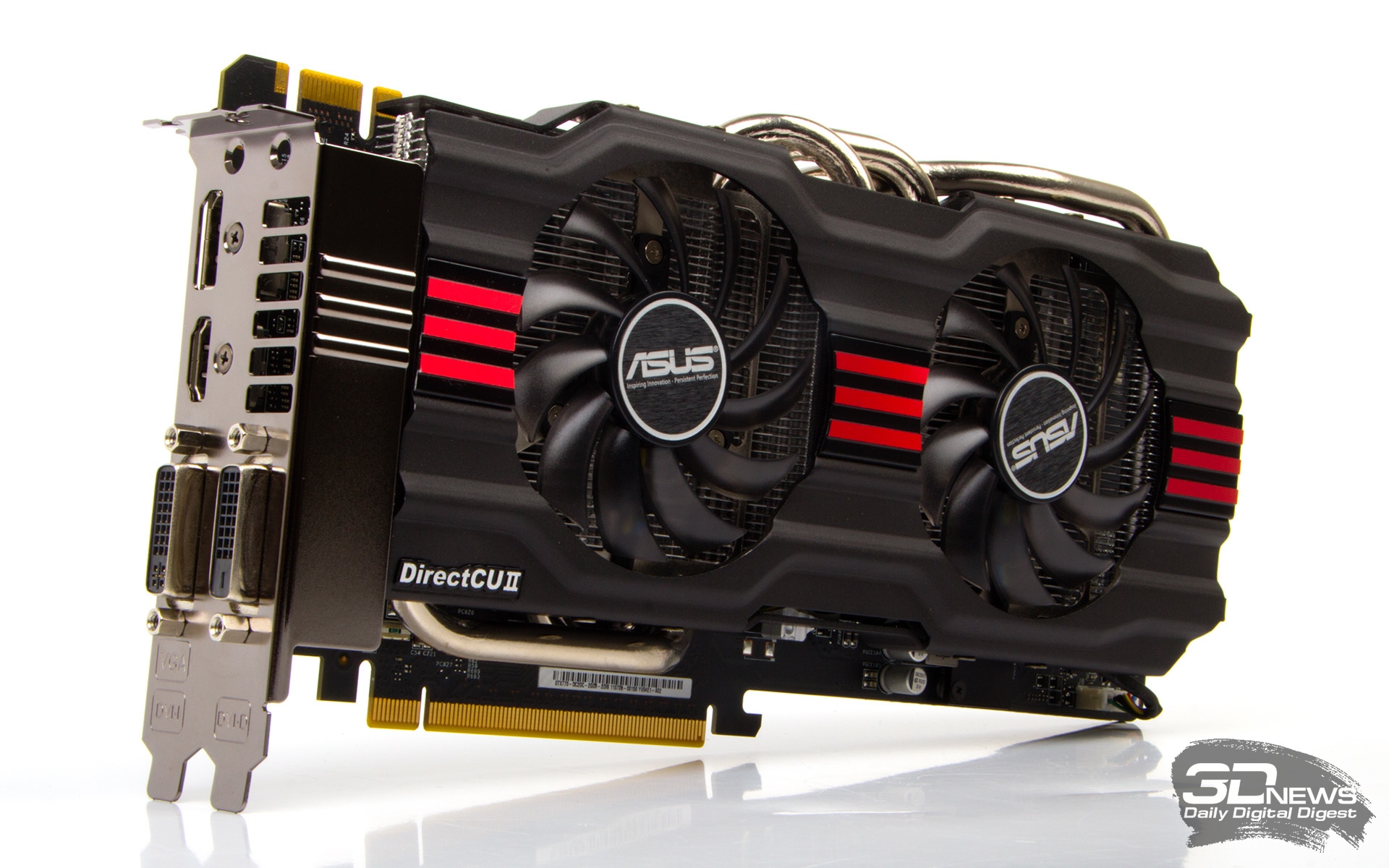

Для охлаждения видеокарты применяется кулер открытого типа системы DirectCU II, который мы уже видели на бессчетном множестве адаптеров ASUS.

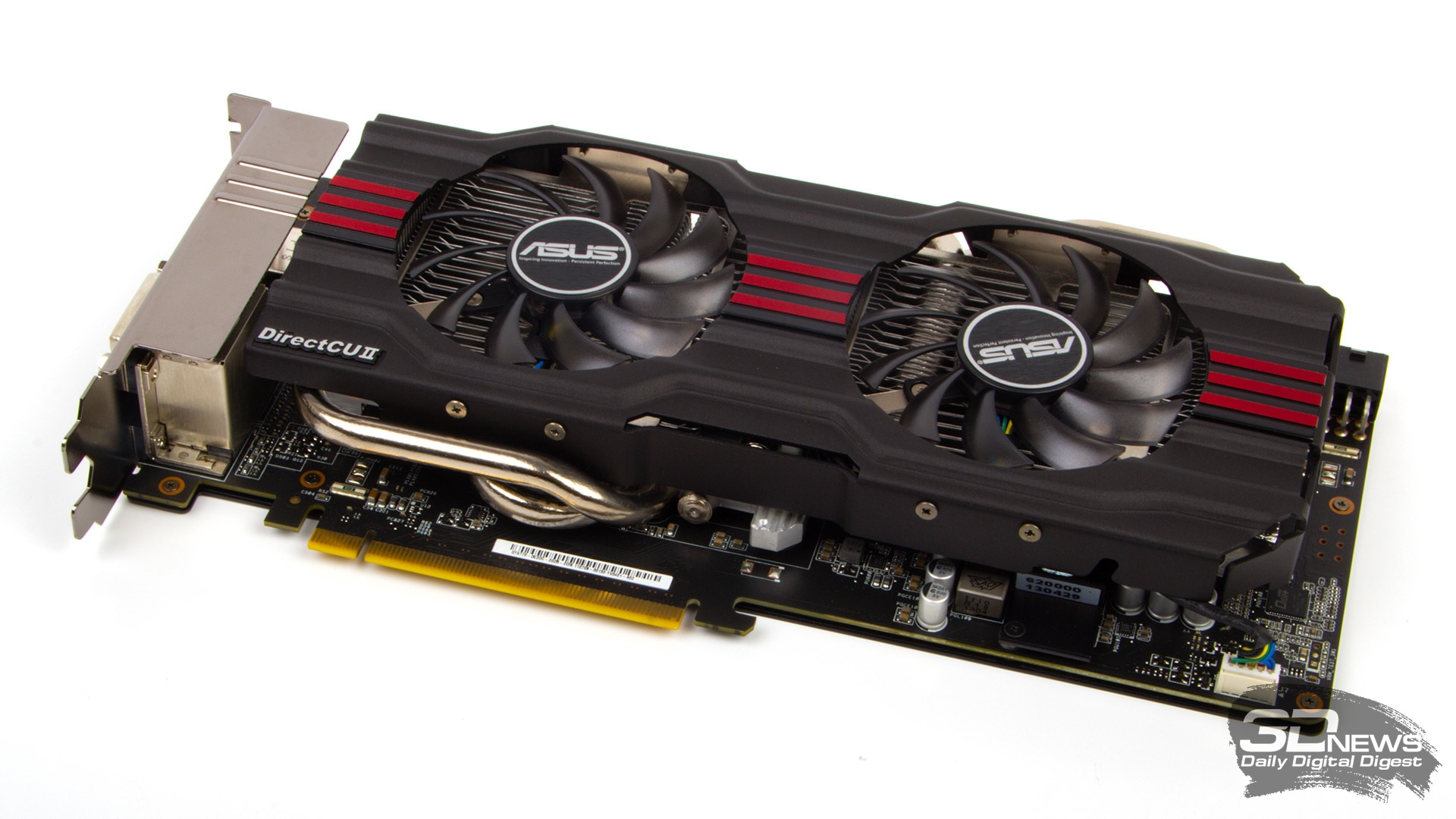

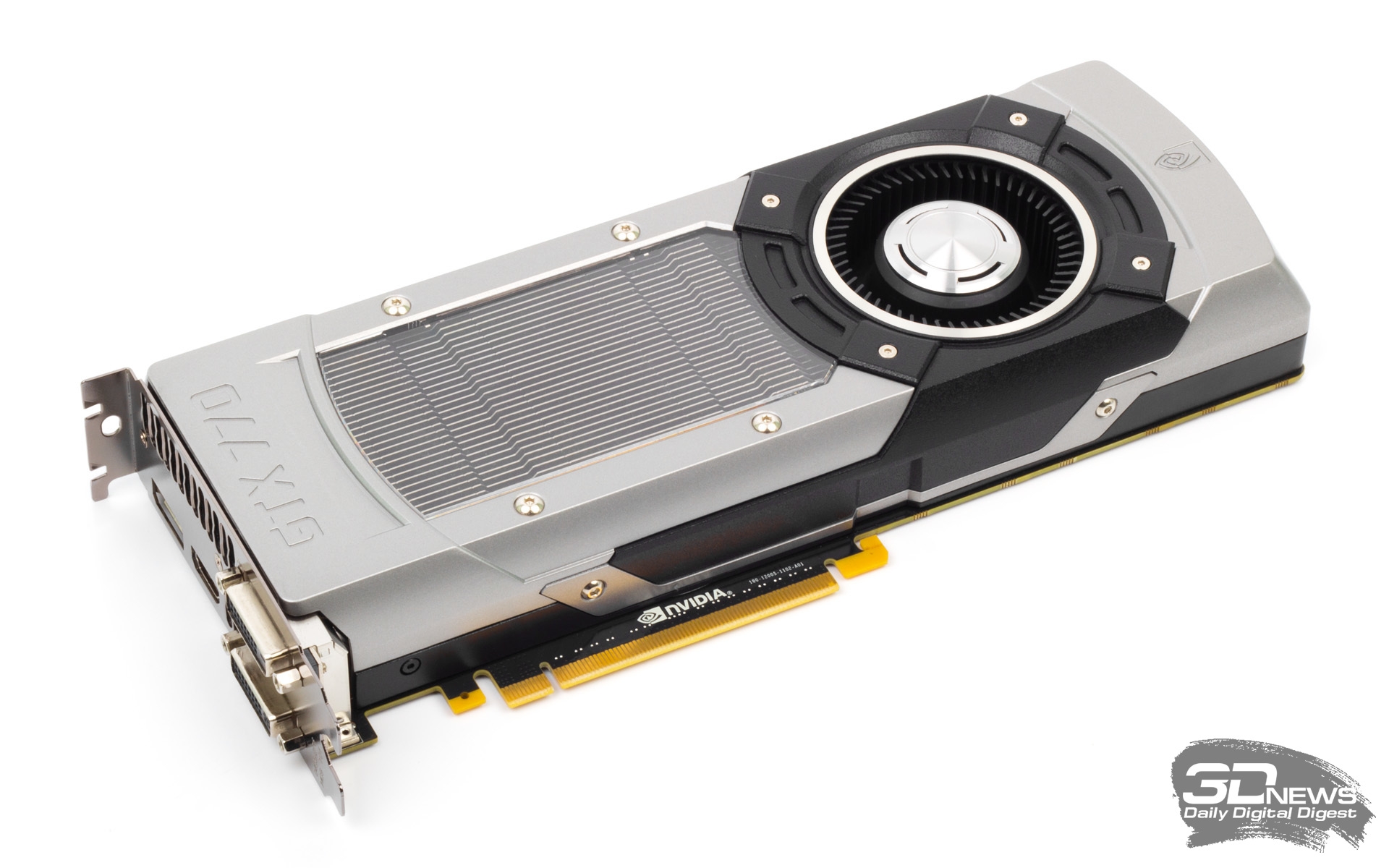

ASUS GeForce GTX 770 DirectCU II OC		NVIDIA GeForce GTX 770
ASUS GeForce GTX 770 DirectCU II OC		NVIDIA GeForce GTX 770

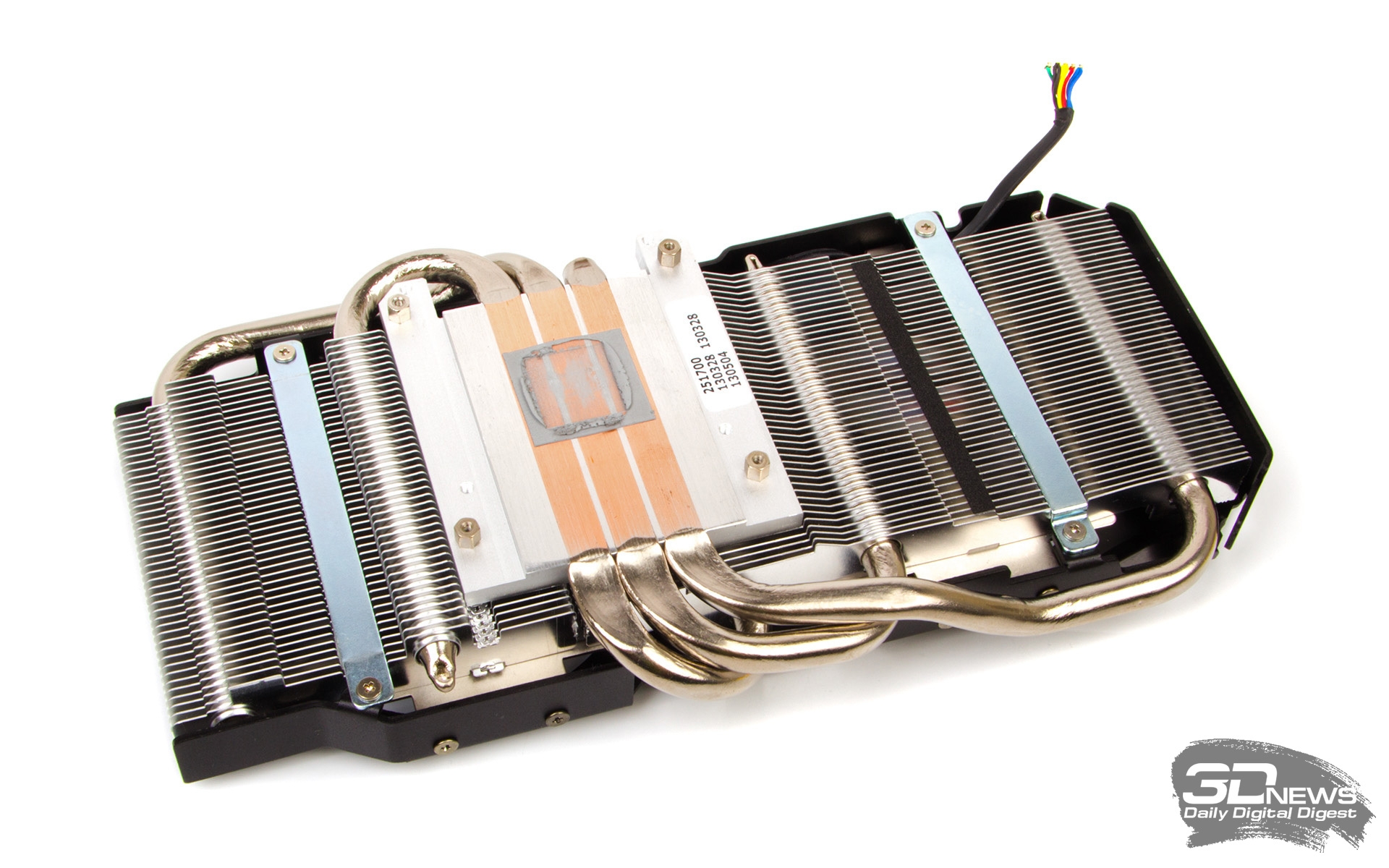

Алюминиевый радиатор системы охлаждения пронизан тремя массивными тепловыми трубками из меди с никелевым покрытием. Трубки расплющены посередине и вдавлены в массивное основание радиатора так, что большая часть площади оголенного кристалла GPU соприкасается именно с тепловыми трубками. Потому система и носит название DirectCU II.

Алюминиевые ребра охлаждаются потоком воздуха от двух вентиляторов. Кулерам открытого типа свойствен низкий уровень шума, но видеокарта ASUS в этом отношении выделяется даже среди своих аналогов. Звук от тихоходных вентиляторов начинает прослушиваться в «миксе» всего системного блока только тогда, когда они вручную запущены на максимальных оборотах. Кстати, внутренности вентилятора защищены от пыли благодаря специальной форме ротора и статора: зазор между ними минимальный.

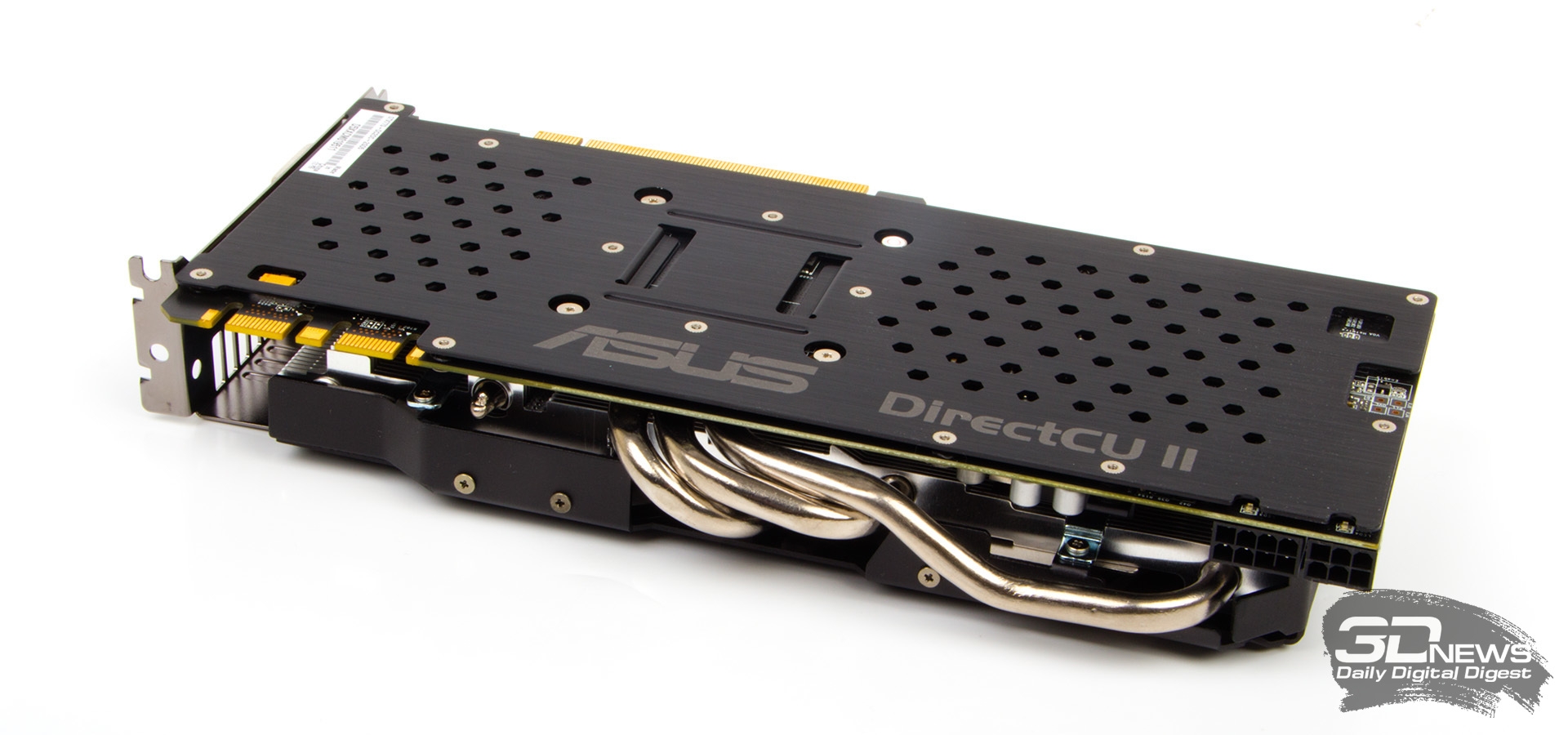

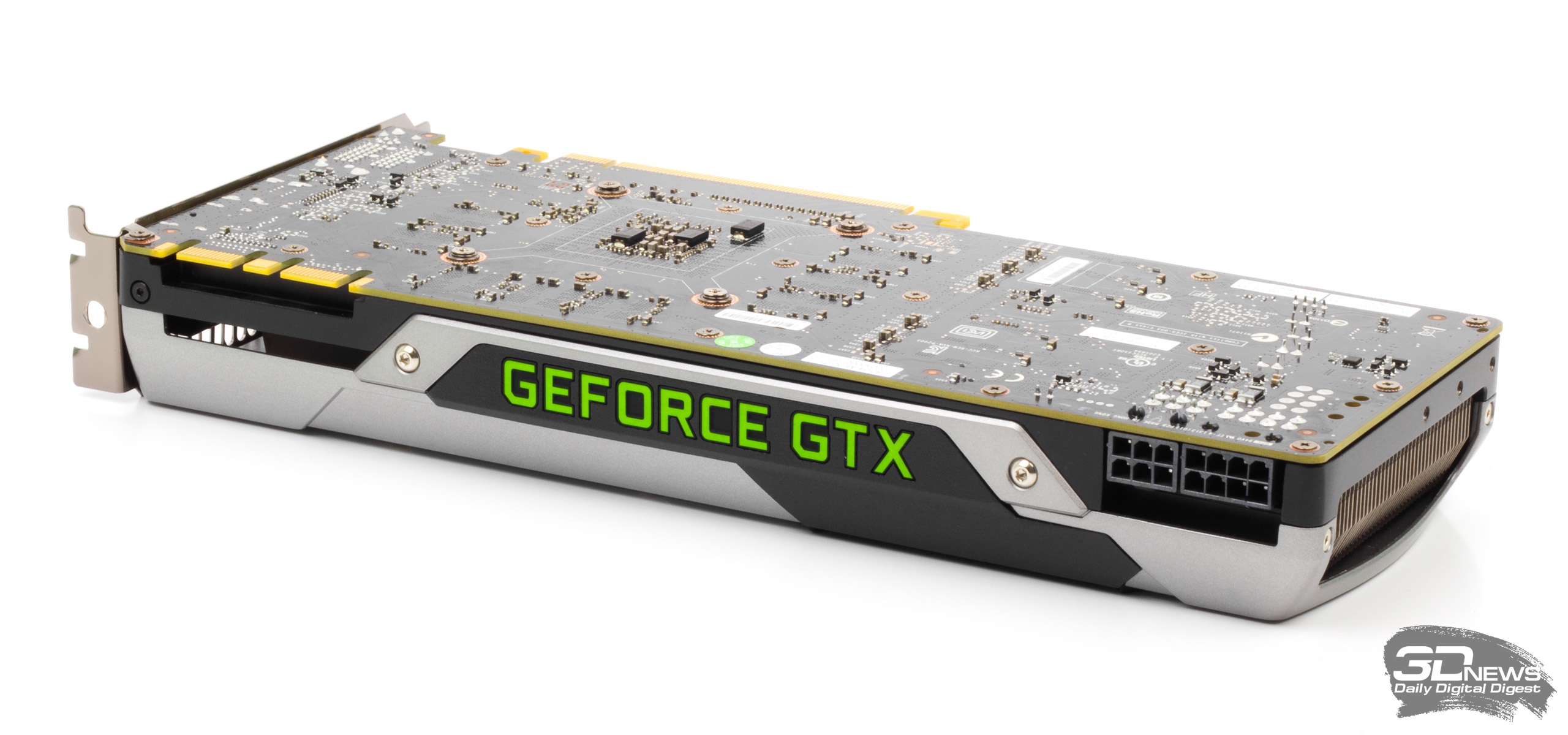

Вся система охлаждения покрыта массивным металлическим кожухом, а на обратной стороне платы находится пластина, придающая жесткость всей конструкции.

ASUS GeForce GTX 770 DirectCU II OC

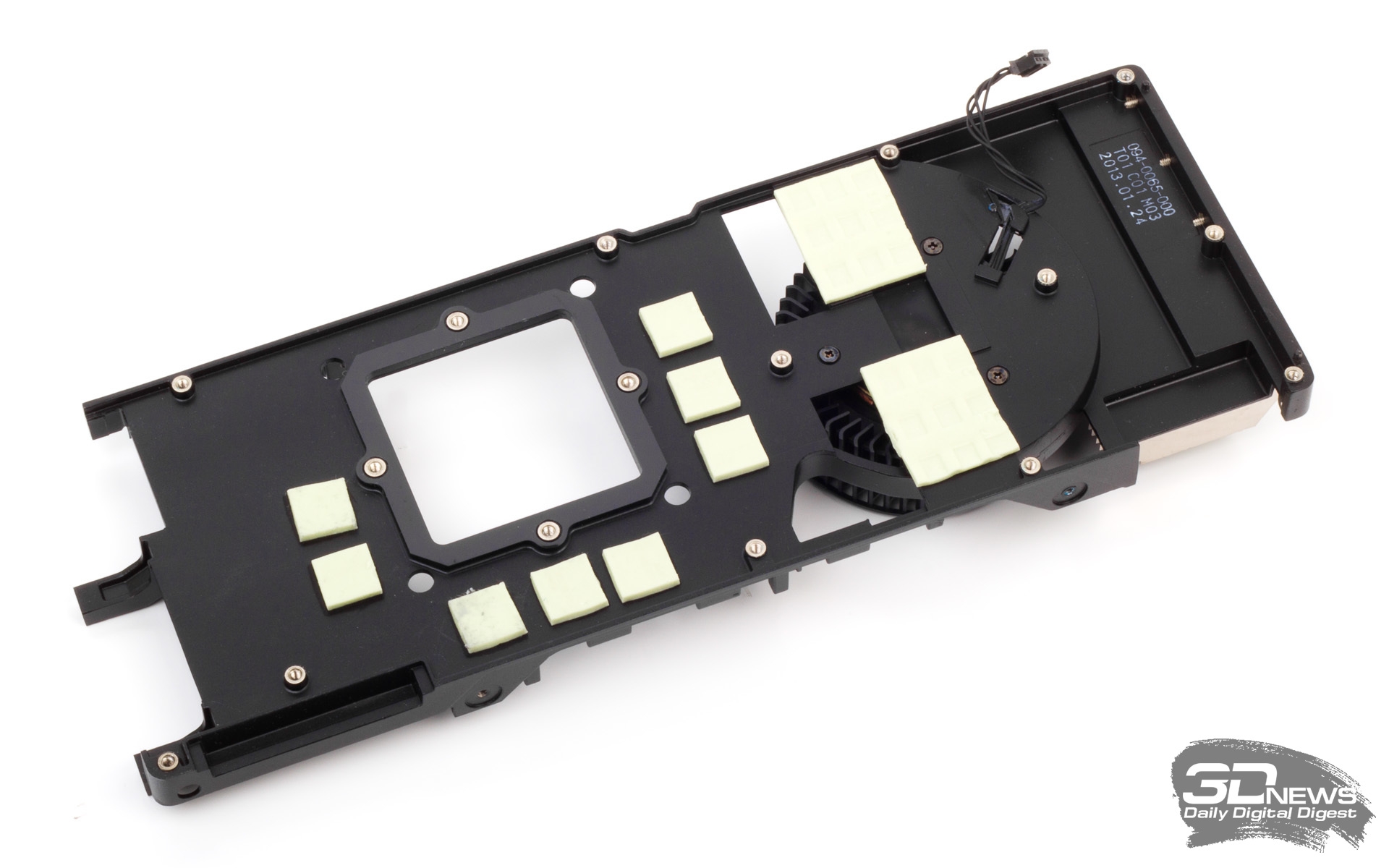

NVIDIA GeForce GTX 770

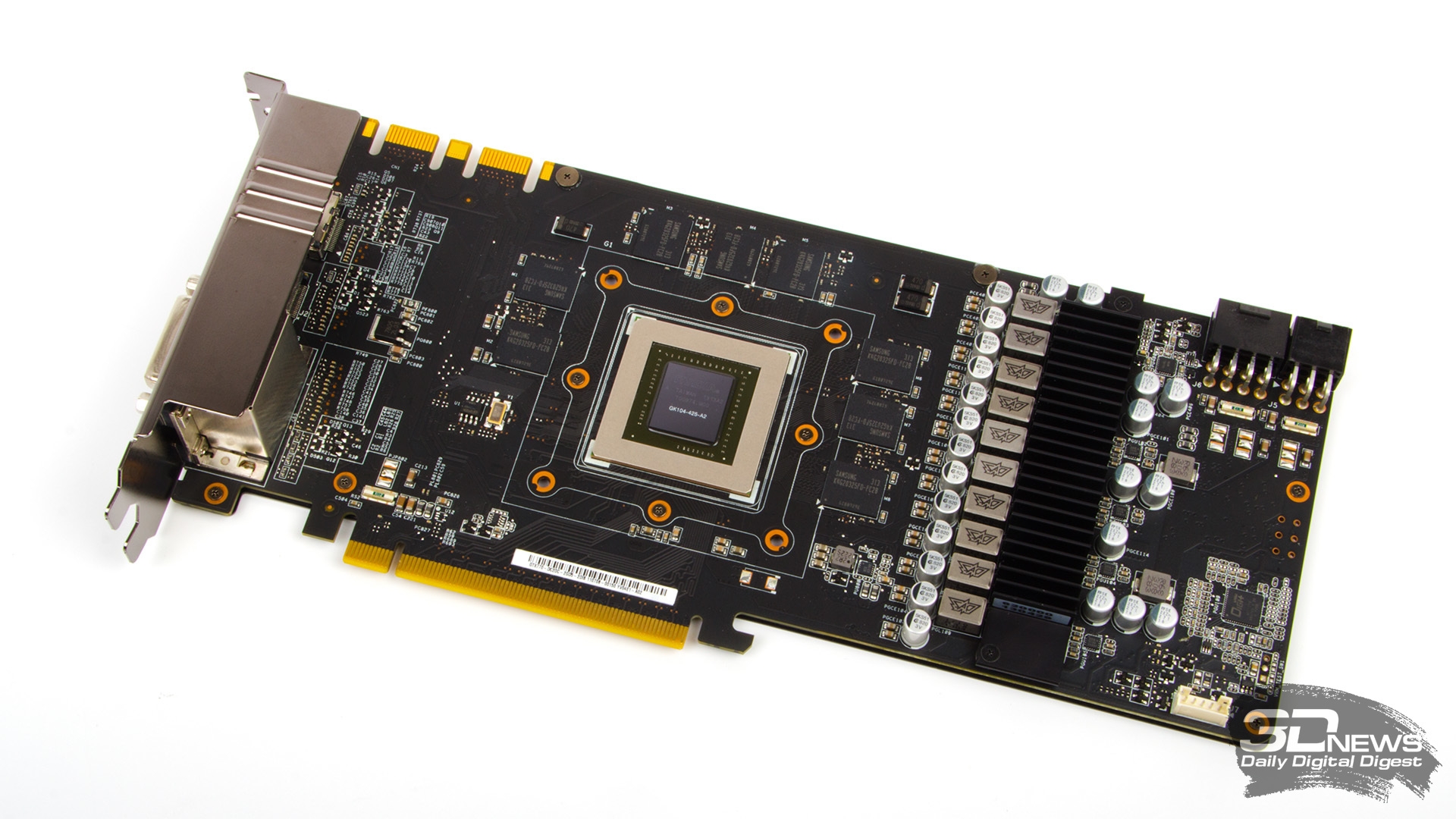

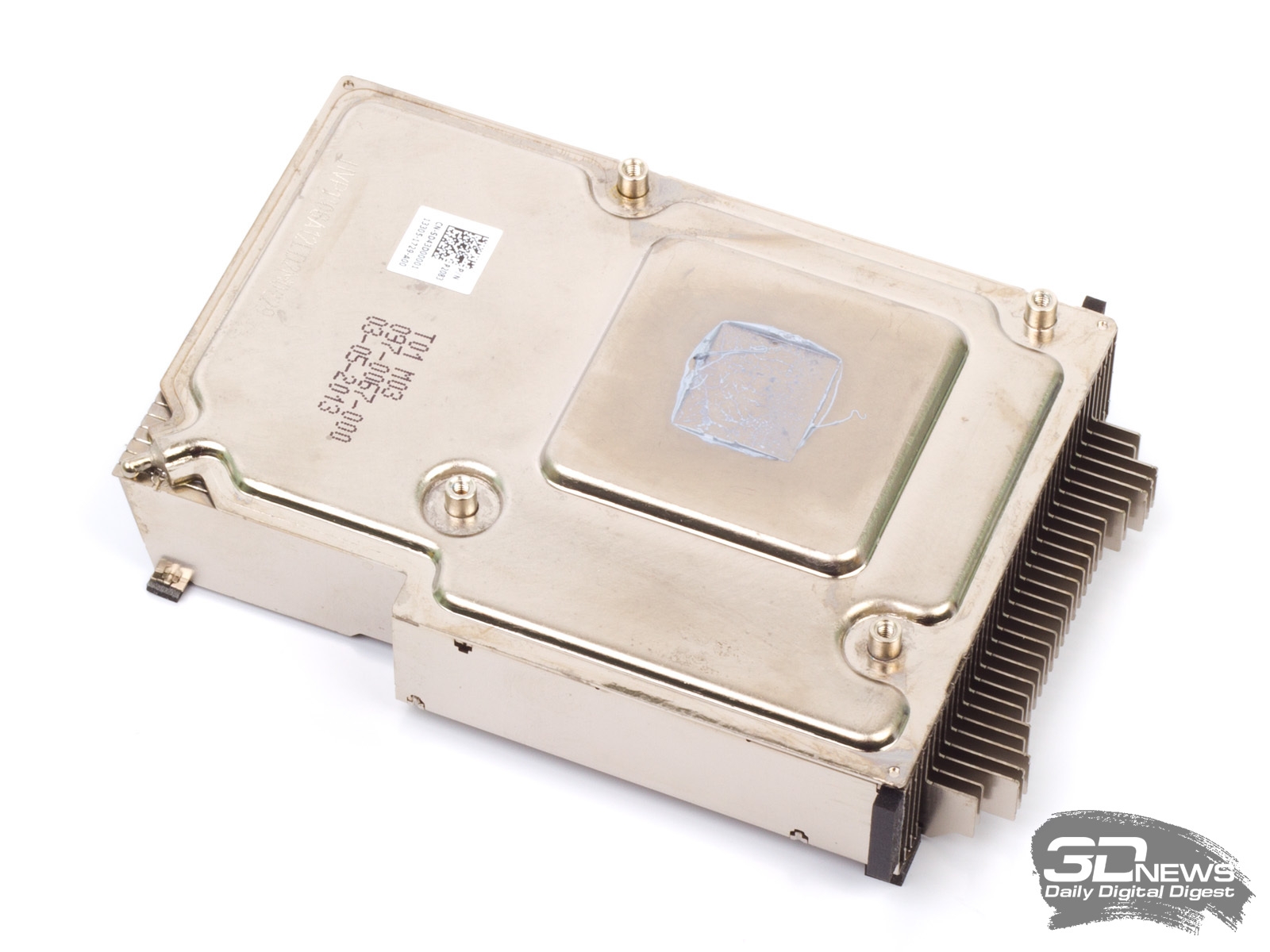

MOSFET'ы системы питания обслуживаются отдельным небольшим радиатором, а микросхемы памяти лишены дополнительного охлаждения.

ASUS GeForce GTX 770 DirectCU II OC

NVIDIA GeForce GTX 770

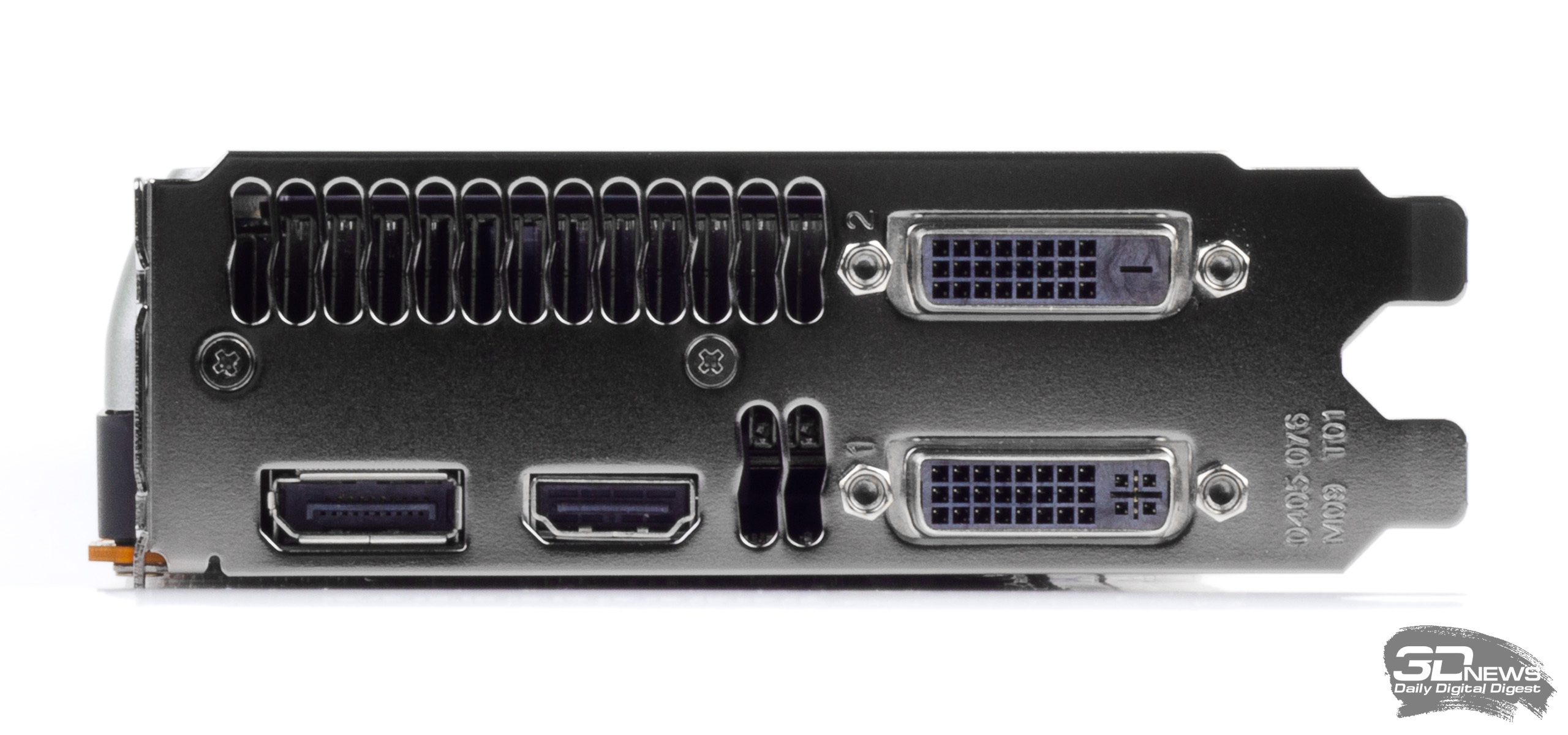

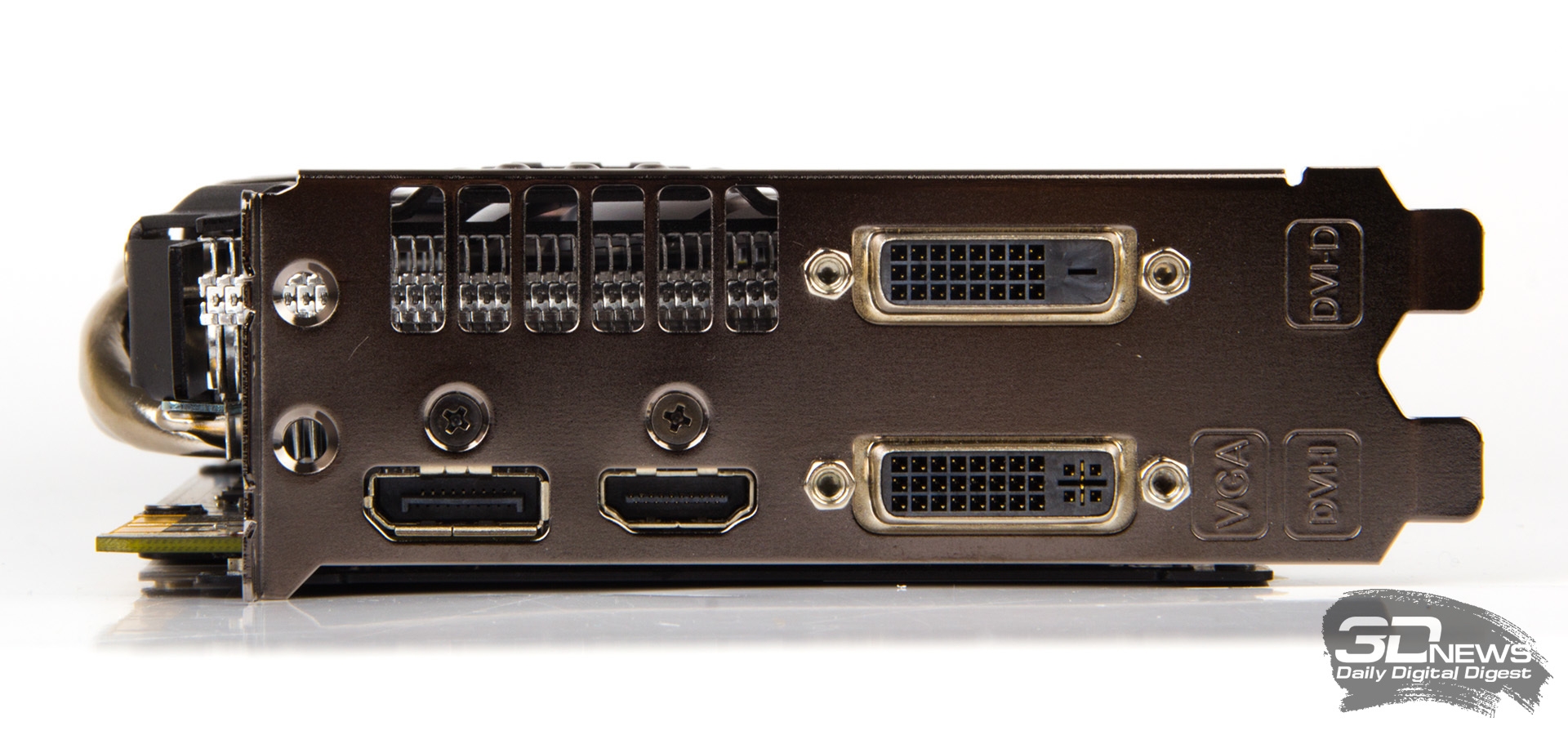

Набором и расположением видеовыходов ASUS GeForce GTX 770 DirectCU II OC не отличается от референсной версии GTX 770 и большинства карт от других производителей. К услугам пользователей два порта Dual-Link DVI, полноформатные версии DisplayPort и HDMI.

ASUS GeForce GTX 770 DirectCU II OC

NVIDIA GeForce GTX 770

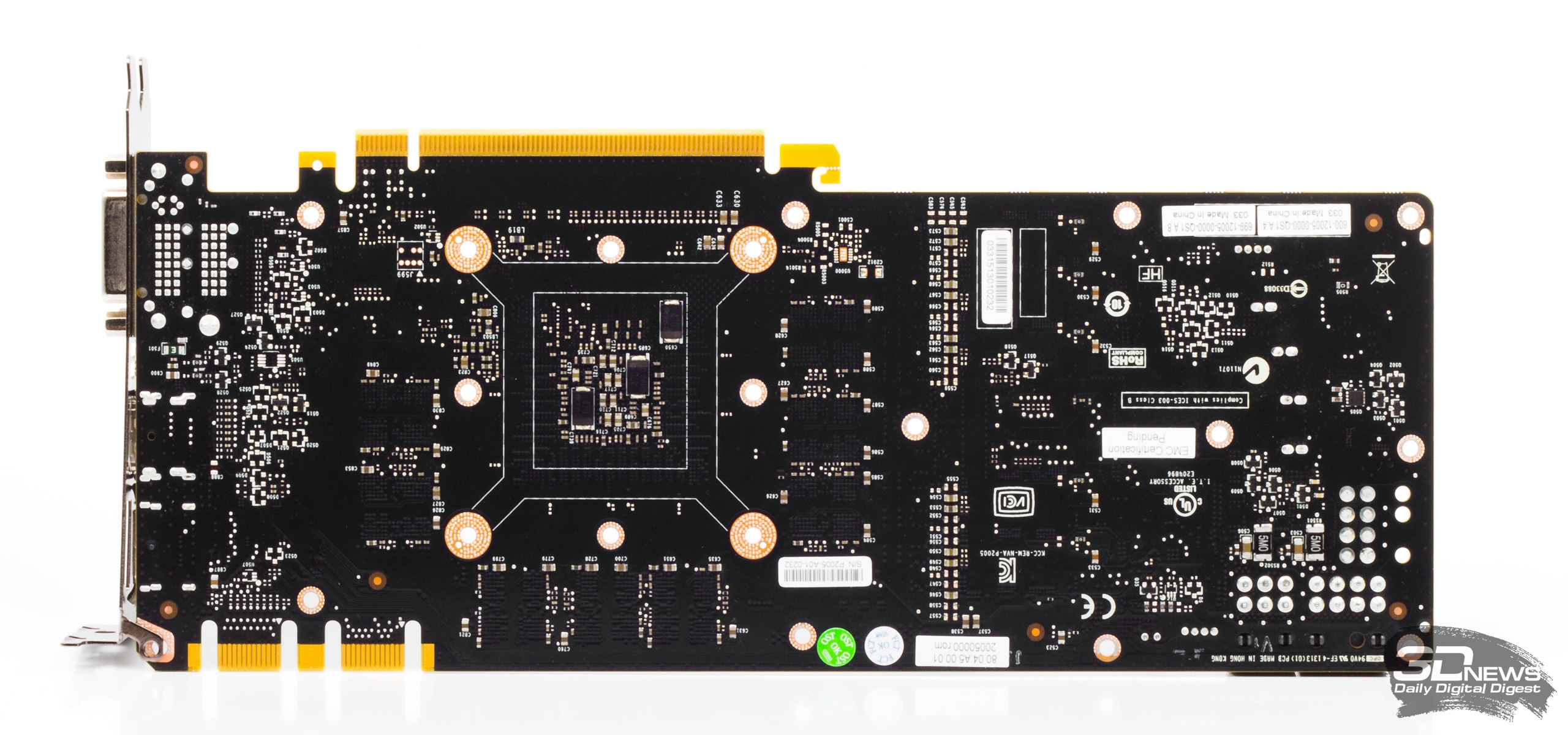

Плата

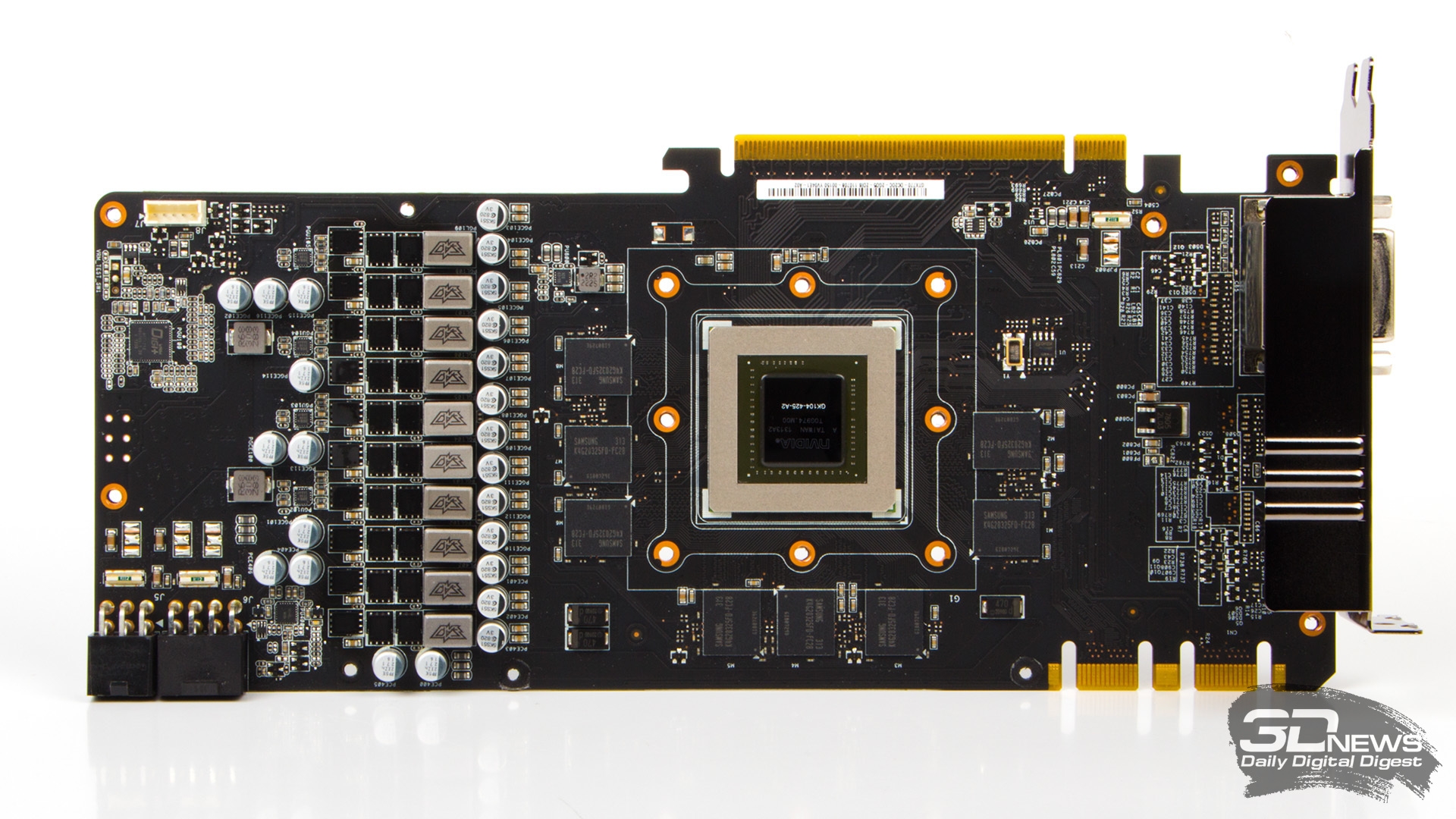

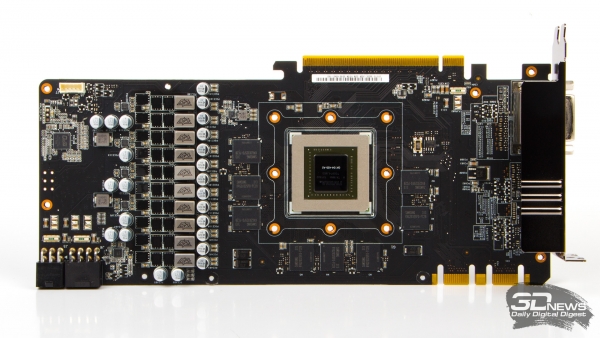

Карта построена на PCB оригинального дизайна, которая выгодно отличается от референсной платы. В то время как система питания адаптеров, построенных на базе образца от NVIDIA, включает лишь пять фаз для GPU и одну — для памяти, ASUS использует формулу 8+2. Питанием графического процессора управляет контроллер Digi+ ASP1212, который, как говорят, на самом деле является перемаркированным чипом CHiL 8318. На плате установлены высококачественные и долговечные полевые транзисторы, дроссели и конденсаторы под маркой Super Alloy Power.

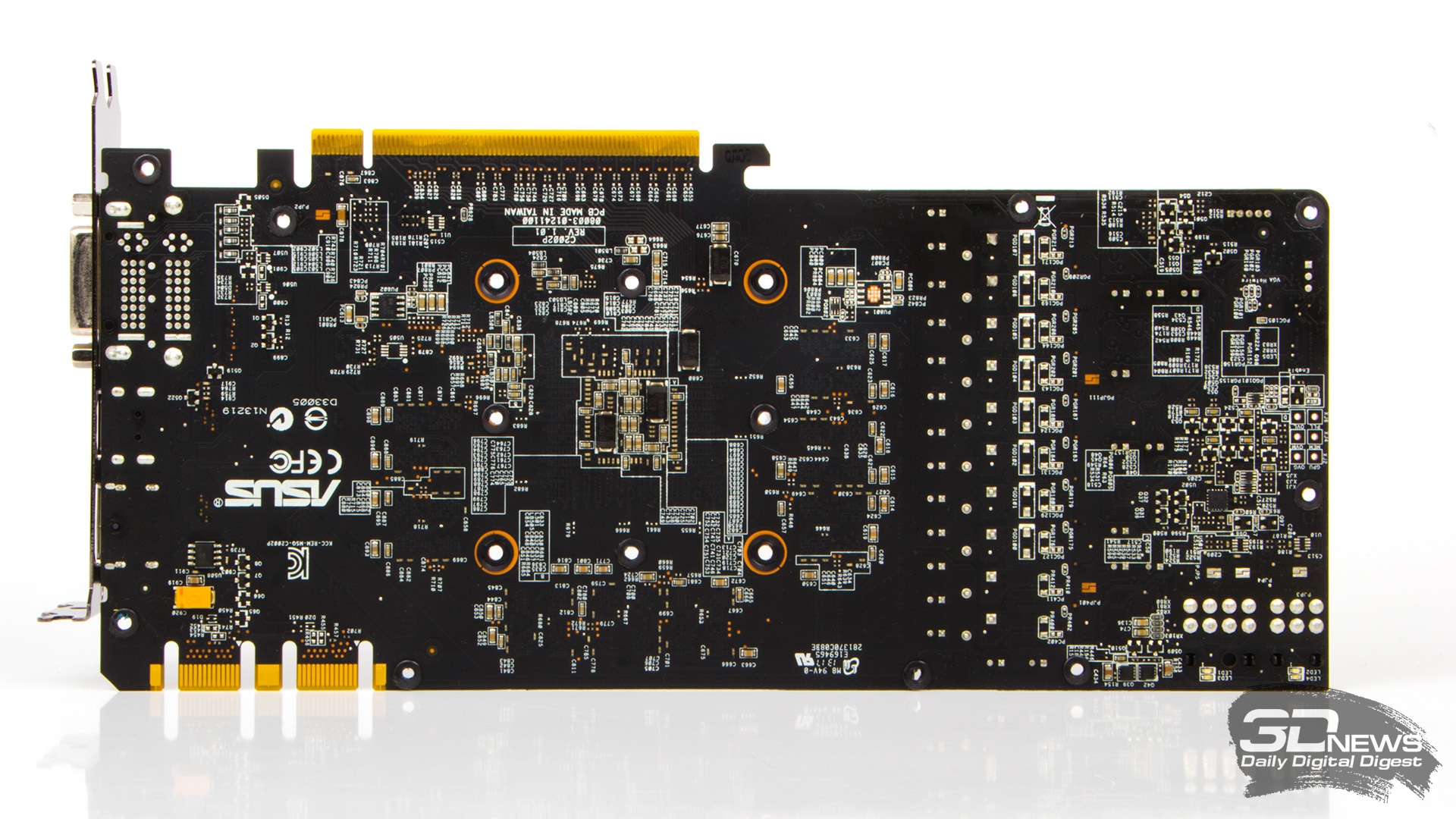

В прорези защитной металлической пластины на оборотной стороне PCB есть контактные площадки для замера напряжений: на GPU, чипах памяти и PLL. Разъемы дополнительного питания (шести- и восьмиконтактный) снабжены светодиодными индикаторами.

Кадровый буфер набран микросхемами Samsung K4G20325FD-FC28 с номинальной тактовой частотой 7 ГГц.
