Abit BE7-RAID на чипсете Intel 845PE / Материнские платы

Abit BE7-RAID
Чипсет	Intel 845PE
Процессор	Pentium 4 FSB 400/533МГц Celeron FSB 400МГц HyperThreading
Память	PC1600/2100/2700 Max 2 Гб
HDD	ATA133 RAID
Дополнительно	Звук AC'97 v2.2 SPDIF Out 6 USB 2.0 Ethernet RTL8100B
Цена:	~145$ (Price.ru)

В стремлении победить в напряженной конкурентной борьбе хороши любые способы. Один из самых популярных - это выпуск нескольких моделей плат на одном чипсете. Особенно это касается производителей материнских плат, которые умудряются на одном дизайне PCB выпустить две-три (иногда даже 4) платы. Таким образом охватываются все потенциальные покупатели при сравнительно небольших затратах. А вот компания Abit решила не экономить на инженерных разработках - у нее есть, как минимум, три базовых модели на чипсете i845PE.

Во-первых, это IT7-MAX2, которая имеет на борту все, что только возможно (за исключением таких интерфейсов, как COM и LPT порты). Кстати, в ближайшее время мы протестируем эту плату.

Далее, модели BE7 и BE7-RAID изготовлены на несколько модифицированной PCB плате Abit BD7-II (чипсет i845E), которая в свою очередь на PCB плате BD7 (i845D). Вот такая преемственность поколений :). Понятно, что такой подход обеспечил очень быстрое появление этой платы на прилавках магазинов. Однако, у нее отсутствовали такие функции, как поддержка SerialATA и Gigabit LAN. Правда, упомянутые функции на сегодняшний момент не востребованы, но эта ситуация скоро изменится.

Так вот, для реализации этих функций был разработан новый дизайн платы.

думаю, на плату с таким расположением сокета отлично встанет кулер Zalman 5700D-Cu

На основе этого дизайна выпускаются 3 модели:

BE7-G Broadcom Gigabit LAN, SATA;
BE7-S Broadcom 10/100M LAN, SATA;
BE7-B Broadcom 10/100M LAN.

Итак, как мы видим, у Abit по меньшей мере 6 различных плат на чипсете i845PE. А сегодня мы рассмотрим плату BE7-RAID.

Спецификация Abit BE7-RAID

*900x592 (97 кб)

Abit BE7-RAID
Процессор	- Поддерживаются процессоры: Intel Pentium 4 (Willamette / Northwood) с частотой шины 400/533 МГц, - Intel Celeron (Willamette/ Northwood) с частотой шины 400МГц; - разъем Socket 478 - Поддержка процессоров с технологией HyperThreading
Чипсет i845PE	- Северный мост Intel® 82845PE Memory Controller Hub (MCH); - Южный мост Intel® 82801DB Enhanced I/O Controller Hub (ICH4)
Системная память	- Три 184-х контактных слота для DDR SDRAM DIMM; - Максимальный объем памяти 2Гбайт; - Поддерживается память типа PC1600/2100/2700
Графика	- Слот AGP, поддерживающий режим 4x
Возможности расширения	- Пять 32-х битных PCI Bus Master слотов; - Шесть портов USB 2.0 (4 встроенных +2 дополнительных)
Возможности для разгона	- Изменение частоты FSB от 100 до 250 Мгерц с шагом 1 Mhz; - Изменение напряжения на процессоре, памяти; - Технология SoftMenu III
Интегрированные возможности	- Встроенный звук AC'97 v2.2 - Сетевой контроллер RTL8100B
Дисковая подсистема	- 2 канала UltraDMA/100/66/33 Bus Master IDE (с поддержкой до 4 ATAPI-устройств); - Дополнительный IDE Raid контроллер (Микросхема HighPoint HPT372, 1 канал IDE, поддерживающие протоколы ATA33/66/100/133 & RAID 0, 1 с поддержкой до 2ATAPI-устройств); - Поддержка LS-120 / ZIP / ATAPI CD-ROM
BIOS	- 2MBit Flash ROM - Award BIOS Phoenix v6.00PG с поддержкой Enhanced ACPI, DMI, Green, PnP Features и Trend Chip Away Virus
Разное	- Один порт для FDD, два последовательных и один параллельный порты, порты для PS/2 мыши и клавиатуры; - Индикатор питания на плате; - STR (Suspend to RAM) - SPDIF Out
Мониторинг	- Отслеживание температуры процессора, напряжений, скорости вращения вентиляторов
Управление питанием	- ACPI/APM - Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB
Питание	- Стандартный 20-ти пиновый разъем питания ATX (ATX-PW) - Дополнительный 4-х пиновый разъем питания
Размер	- ATX форм-фактор, 215мм x 305мм (8.45" x 12")

Коробка

*900x976 (178 кб)

Mobo Abit:

Расширенную комплектацию у Abit имеют только платы серии MAX; в коробках всех остальных плат только самые необходимые компоненты:

Материнская плата;
CD диск с ПО и драйверами;
Два ATA-100 шлейфа, FDD шлейф;
Руководство пользователя + краткая инструкция по установке;
Брекет с 2 дополнительными портами USB2.0;
Заглушка на заднюю панель корпуса;
Дискета с драйверами для RAID контроллера.

Дизайн коробки простой и знакомый - обычная картонная коробка в синих тонах. К сожалению, отсутствует полноценное руководство по созданию и настройке RAID массивов (пара листиков в основном руководстве не дают полной информации).

Зато есть отдельная дискета с драйверами к RAID контроллеру (впрочем, это традиционно для плат Abit). Кроме нее в коробке стандартное содержимое: полный комплект шлейфов, брекет с USB портами и заглушка на заднюю панель корпуса.

Так же есть компакт-диск, который содержит все необходимые драйвера и утилиты. Из дополнительного программного обеспечения можно выделить Norton Antivirus. Что касается руководства пользователя, то к нему особых претензий не возникло. Первые 25 страниц брошюры отведены под краткое руководство на всех основных языках (включая русский).

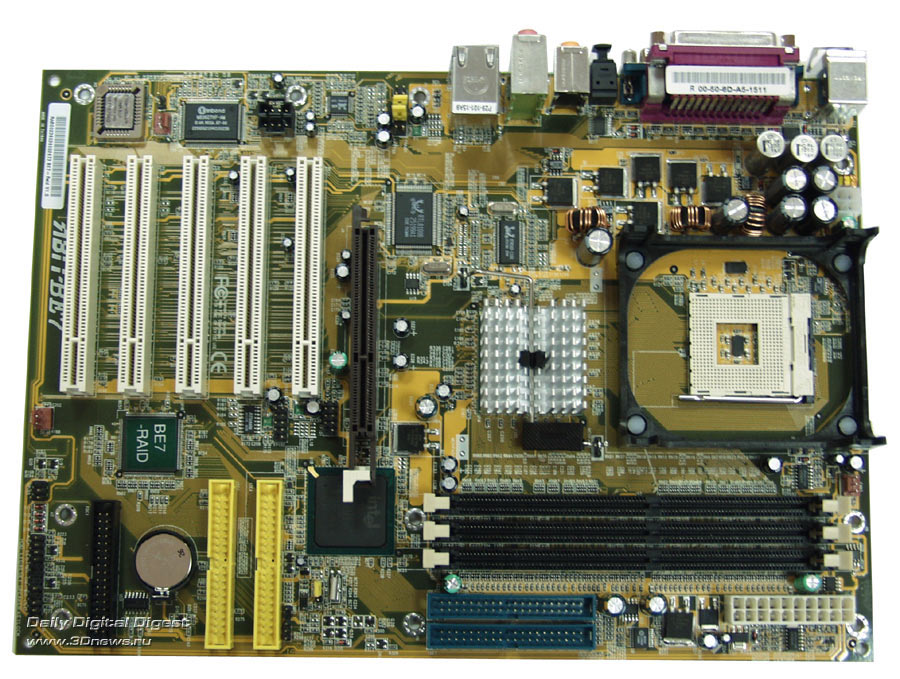

Плата Abit BE7-RAID

*900x679 (179 кб)

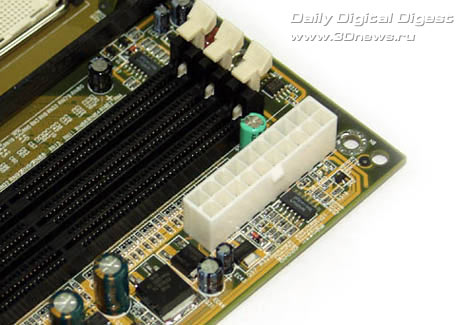

Несмотря на то, что на плате есть RAID контроллер, она очень компактная - всего 30 на 21.5 см. Сборка системы происходит очень быстро и без проблем. Этому способствует исключительно удачное расположение разъема питания - в самом углу платы.

В результате толстый жгут кабелей не болтается внутри корпуса и не мешает сборщику. Дополнительный 4х пиновый разъем питания установлен так же более-менее удачно - рядом с процессорным сокетом.

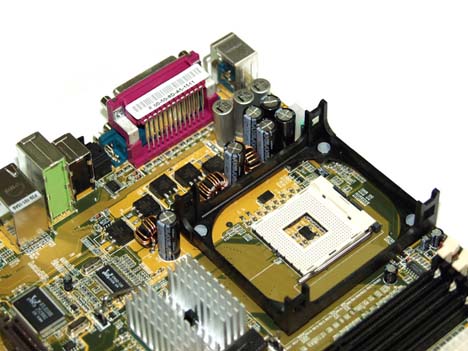

Что касается процессорного сокета, то единственное, что можно выделить, это металлическую защелку.

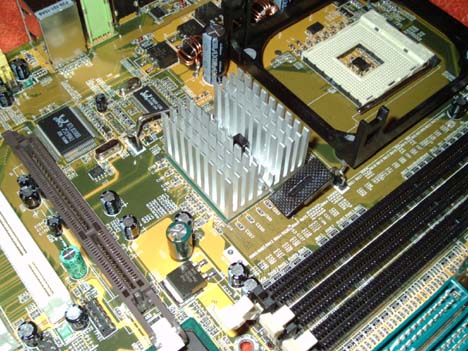

Рядом с сокетом расположен северный мост, который охлаждается весьма внушительным радиатором.

К сожалению, поблизости от него нет разъема для подключения вентилятора. А на плате BE7 таких разъемов 3: один зарезервирован для процессорного кулера (соответственно находится около сокета), другой на левом краю платы (рядом с наименованием платы ), а еще один находится в очень неудобном месте - перед третьим и четвертым слотом PCI.

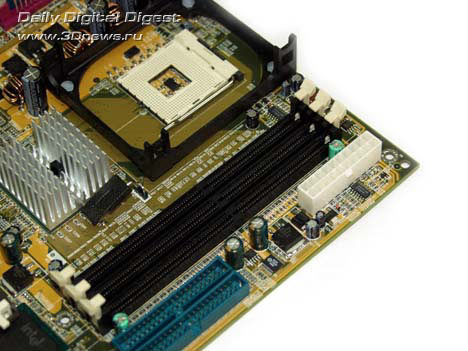

Ниже северного моста расположены 3 слота DIMM, правда, максимальный объем памяти остался равным 2Гбайт (это ограничение чипсета). О наличии питания на памяти сигнализирует светодиод, расположенный около разъема питания.

Под разъемами памяти установлены 2 разъема встроенного IDE контроллера, причем оба они одинакового цвета, а поясняющие надписи очень маленькие (в темном корпусе их будет не видно). А вот разъем для дисковода расположен на левой половине платы, рядом с RAID контроллером.

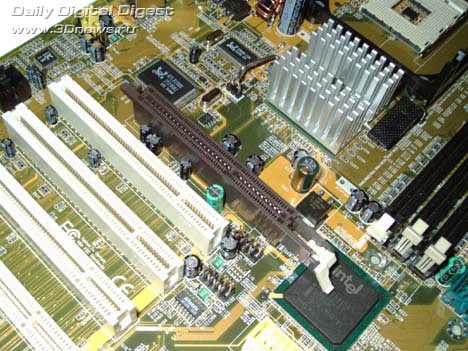

Теперь смотрим на AGP слот. Он оборудован защелкой и поддерживает только 1.5 вольтовые видеокарты стандарта AGP 4x. Есть ли какая-либо защита от 3.3 вольтовых карт, в руководстве пользователя ни сказано.

Пара деталей: при максимальном отклонении, защелка упирается в южный мост (или ICH) чипсета (это выглядит весьма необычно :). Второе - благодаря тому, что на BE7 установлено только 5 слотов PCI, увеличено расстояние от AGP слота до разъемов памяти. В результате при установке памяти нам безразлично, установлена ли AGP-видеокарта или нет.

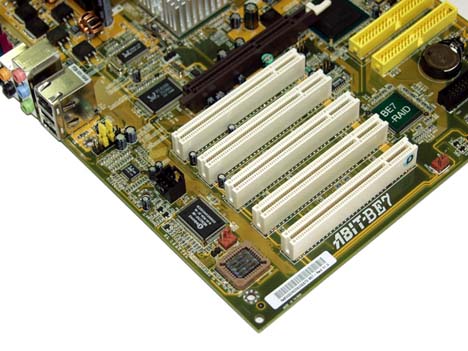

Теперь о возможностях расширения.

Как я уже сказал, на нашей плате стоит 5 PCI слотов и нет никаких слотов для райзер карт.

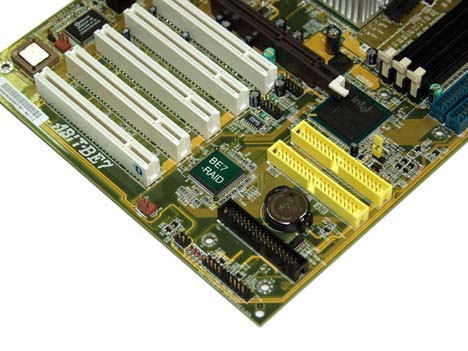

Кроме этого на плате установлен RAID контроллер производства HighPoint. Это 2х-канальная версия HPT372, поддерживающая массивы уровня 0, 1 и 0+1 и поддерживающая до 4 IDE устройств. IDE разъемы расположены рядом с контроллером и окрашены в желтый цвет. Кстати, из-за малой ширины платы возможны трудности при подключении шлейфов к этим разъемам в случае, когда в слоты PCI вставлены полноразмерные карты расширения.

Как я говорил во вступлении, поддержки SerialATA на BE7/BE7-RAID нет. Она есть на других моделях (BE7-G и BE7-S).

Из последовательных шин плата BE7 имеет только поддержку USB2.0. По USB2.0 к плате можно подключить до 6 устройств: 2 порта расположены на задней панели платы и еще 4 подключаются с помощью брекета (в комплекте один брекет с 2 портами).

Брекеты подключаются к разъемам FPIO1 и FPIO2, которые расположены несколько неудачно - позади слотов PCI1 и PCI2 (подключать брекеты будет затруднительно).

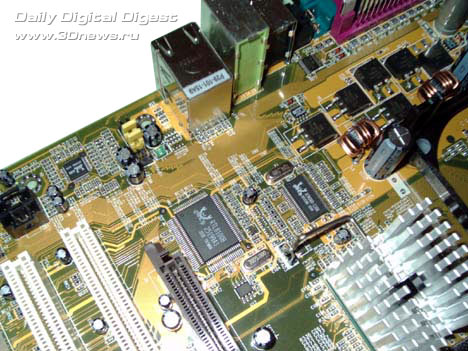

Далее - на плате установлен сетевой контроллер Realtek RTL8100B с поддержкой 10Base-T/100Base-TX. Что касается встроенного звука, то на BE7 установлена микросхема ALC650 с аппаратной поддержкой 6-канального звука.

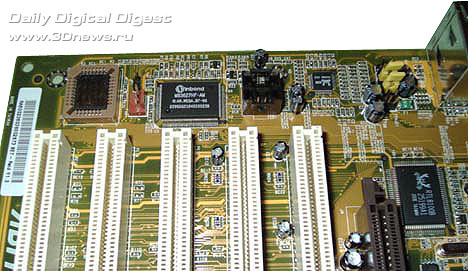

Заканчивая говорить о дизайне, скажу, что микросхема биоса установлена в "кроватке" и находится перед слотами PCI4 и PCI5. Там же установлена микросхема мониторинга с функций ввода-вывода Winbond W83627HF.

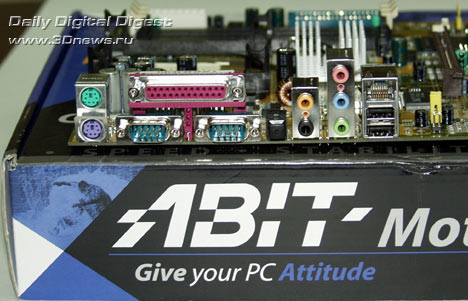

Теперь посмотрим на заднюю панель платы.

Согласен, выглядит нестандартно (появился оптический выход), впрочем, в комплекте есть соответствующая заглушка.

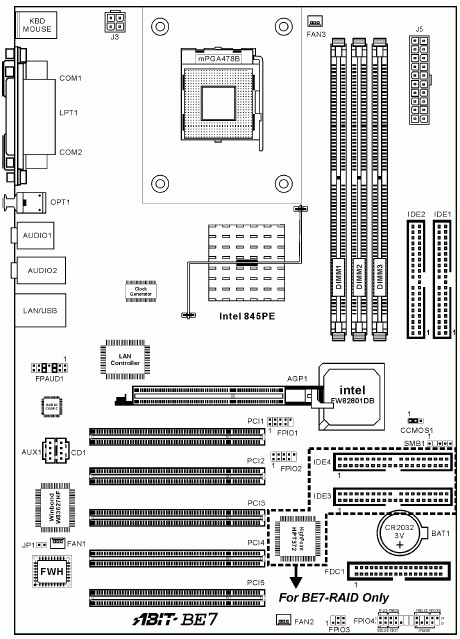

Традиционная схема джамперов на плате:

Итак, у нас одна-единственная перемычка - CCMOS1, которая предназначена для обнуления CMOS.

BIOS

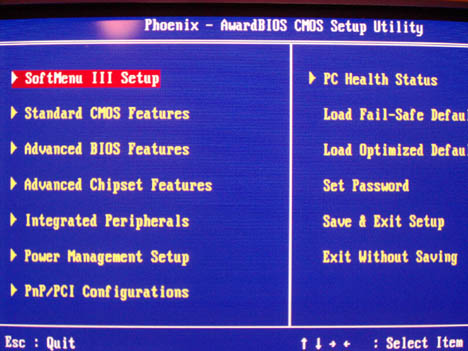

Теперь поговорим о настройках биоса.

Биос платы выполнен на основе Award Phoenix v6.00PG и содержит набор настроек, практически полностью совпадающий с биосом платы BD7-II.

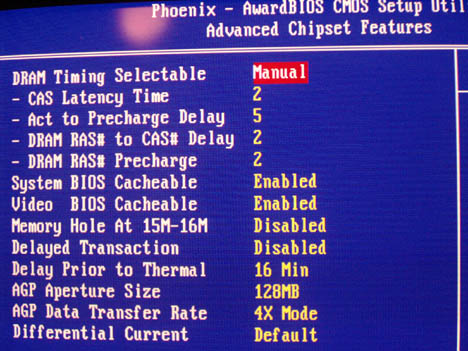

Самый большой интерес вызывает раздел, посвященный параметрам работы оперативной памяти.

Перед нами только самые основные настройки памяти, которые включают: "SDRAM Cas Latency" и "Precharge to Active"(Trp), "Active to precharge" (Tras) и "Active to CMD"(Trcd).

Странно, обычно материнские платы Abit отличались богатством возможностей твикинга и тонкой настройки. Особенно это касается материнских плат под процессоры AMD, в частности Abit AT7 MAX2. Впрочем, будем надеяться, что в будущих версиях биоса будут соответствующие улучшения.

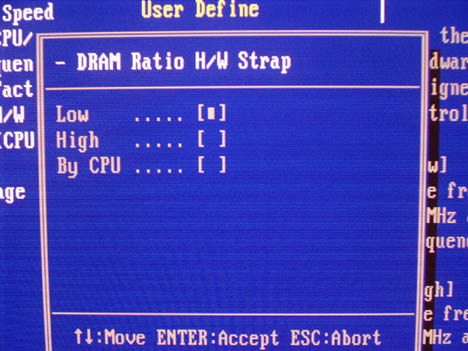

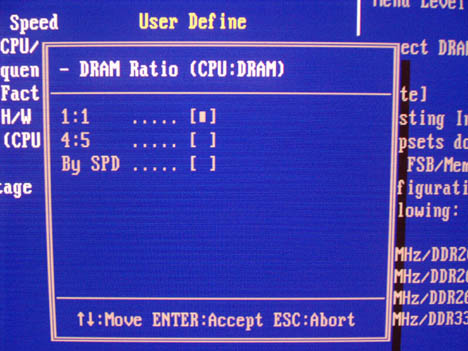

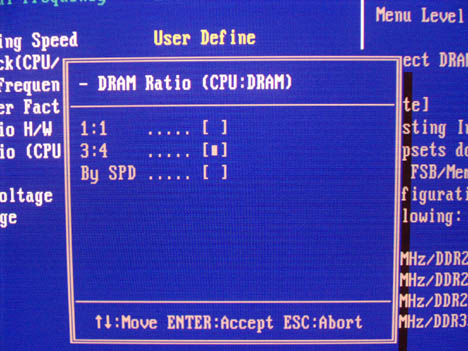

Теперь посмотрим на параметры, отвечающие за выбор частоты работы памяти. Для этого предназначены пункта: DRAM Ratio HW Strap и DRAM Ratio.

Итак, если установить параметр DRAM Ratio HW Strap в значение "Low", то чипсет считает, что установлен процессор с базовой частотой FSB = 100(400)Мгерц. В результате для поддержки DDR333 памяти у пользователя есть возможность воспользоваться делителем CPUMEM=3:4.

Однако, никто не говорит, что этим делителем нельзя воспользоваться для процессов с FSB=133(533)Мгерц и выше :). Уже при FSB=133Мгерц мы имеем возможность получить частоту памяти = 177Мгерц(DDR354), что даст еще большую прибавку производительности (только для этого нужна качественная память).

А что касается DRAM Ratio HW Strap="High", то тут все предсказуемо - становится доступным делитель CPUMEM=4:5, что для FSB=133 и дает частоту памяти = 166Мгерц (DDR333).

Похожая схема установки частоты памяти существовала в биосе платы BD7-II, которая позволяла вне зависимости от частоты системной шины устанавливать частоту работы памяти.

Cистемный мониторинг

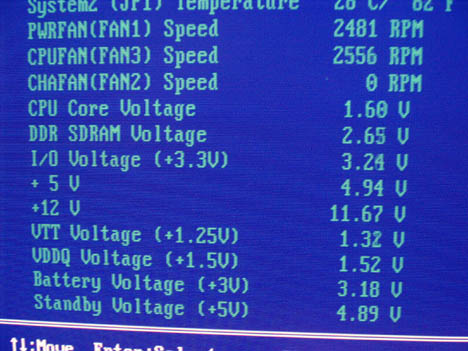

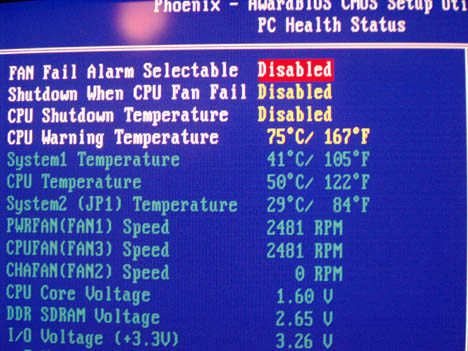

Перед пользователем большое количество настроек и датчиков, в том числе и JP1 (System2 temperature), который показывают температуру с внешнего термодатчика (правда, последний, в комплект не входит).

Разгон и стабильность

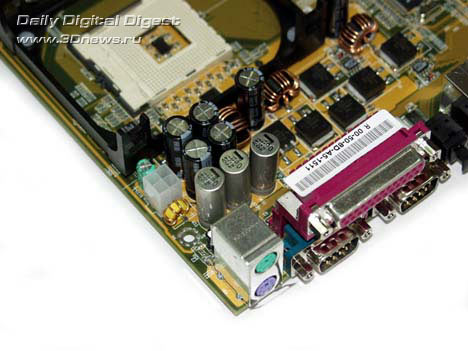

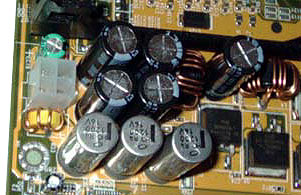

Преобразователь питания построен по трехфазный схеме. В нем установлены шесть конденсаторов емкостью 3300 мкФ и 3 по 1200 мкФ.

Модуль питания платы полностью соответствует новым требования Intel, которые предъявляются к платам, поддерживающим новые процессоры с частотами 3ГГерц и выше. Напомню, что новые процессоры будут потреблять максимальный ток ~70A (вместо сегодняшних 60 А). Кроме этого возрастает и выделяемая мощность, которая может достигать 82Вт (в настоящее время ~77Вт).

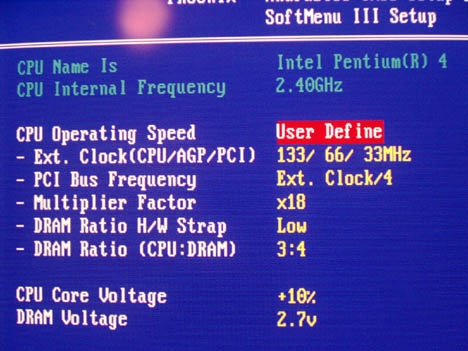

А теперь обратим внимание на самое интересное - на возможности разгона. Традиционно для Abit все эти функции сосредоточены в разделе SoftMenu III, которому в биосе отведено почетное первое место.

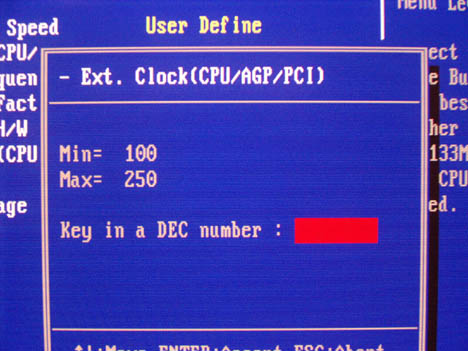

Диапазон изменения частоты системной шины полностью удовлетворит любого оверклокера: FSB меняется от 100 до 250Мгерц с шагом 1Мгерц.

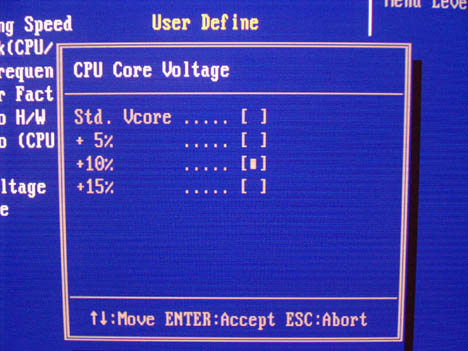

А вот функция повышения напряжения на процессоре реализована не самым удачным способом. Увеличить значение Vcore опытный пользователь может всего на 5, 10 и 15 процентов, что для процессоров на ядре Northwood соответственно составляет 1,575V, 1.65V и 1.725V.

А максимально возможное значение Vcore = 1.725V никак не позволяет рекомендовать эту плату для серьезного разгона.

Еще раз напомню, что увеличение напряжения более 10% (т.е. более 1.65V) приводит к необходимости подумать о более качественном охлаждении процессора.

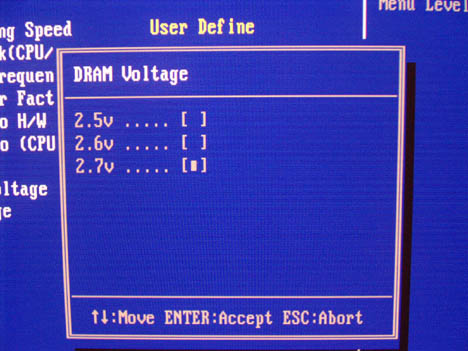

Еще один важный, с точки зрения оверклокинга, параметр. Речь идет о повышении напряжения на памяти. Диапазон изменения Vmem составляет от 2.5V до 2.7V c шагом 0.1V

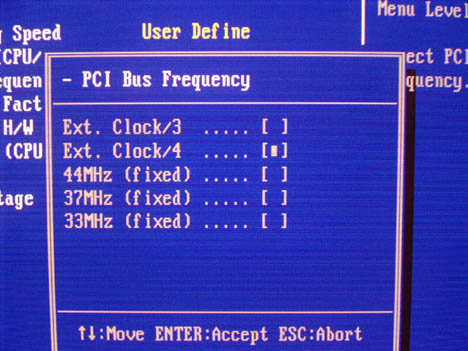

Из дополнительных настроек можно выделить такую полезную функцию, как управление частотами на шинах PCI и AGP. Возможны как фиксированные значения (PCI = 33, 37 и 44Мгерц), так и значения устанавливаемые в зависимости от FSB (PCI = 13 или 14).

Функций повышения напряжения на AGP и чипсете нет. Как итог - слабые возможности разгона не позволяют ожидать рекордных результатов. На практике так оно и получилось.

Максимальная частота FSB, при которой система работала стабильно, составила 140Мгерц. В результате итоговая частота процессора составила 2.52Ггерц (со штатных 1.8Ггерц), что по-своему средний результат (напомню, что этот экземпляр процессора разгонялся до частоты более 2.7Ггерц). Для дальнейшего наращивание тактовой частоты необходимо более значительное повышение Vcore (до 1.85V), а на плате BE7 мы ограничены планкой 1.725V.
То же самое могу сказать и о памяти . К сожалению, низкое максимальное значение Vmem не дало возможности протестировать плату с памятью, работающей на частоте 177Мгерц (DDR354) с минимальными таймингами.

Мне эта ситуация чем-то напоминает ситуацию с платами производства Abit под AMD процессоры. Как вы помните, плата Abit KX7-333 (KT333) обладала достаточно средними возможностями разгона (Vcore до 1.85V) и не могла претендовать на "выбор оверклокера". Через некоторое время Abit исправилась - выпустила платы на KT400, в которых функции разгона были усилены и усилены весьма значительно (Vcore до 2.325V!).

Что ж, ждем повторения этой ситуации с платами под процессоры Intel.

Итак, за возможность разгона нашей плате можно ставить твердую "четверку".

Производительность

В качестве противника была использована материнская плата Asus P4PE на чипсете i845PE.

В тестовой системе было использовано следующее оборудование:

Тестовое оборудование
Процессор	Intel Pentium 4 2.4B (Northwood)
Видеокарта	Ti4200(315600) на чипе NVidia GeForce4 64Mb nVidia Detonator v40.41
Звуковая карта	Creative Live 5.1
HDD	IBM DTLA 307030 30Gb
Память	256 Мбайт PC3200 DDR SDRAM производства Samsung
Корпус	Inwin506 с блоком питания PowerMan 250W
OS	Windows 2000 English

Результаты синтетических тестов

Тесты реальных приложений

меньше - лучше ( сек.)

Тесты игровых программ

Практически во всех тестах наблюдается одна и та же картина: плата Abit BE7-RAID на чипсете i845PE чуть-чуть опережает плату P4PE в низких разрешениях и немного отстает в высоких.

Выводы

К сожалению, из-за слабых возможностей по повышению напряжения на процессор и память, плату Abit BE7 трудно рекомендовать для оверклокинга. В остальном плата хорошая - стабильная и производительная.
